铃木汽车品牌S形金属标识立体结构

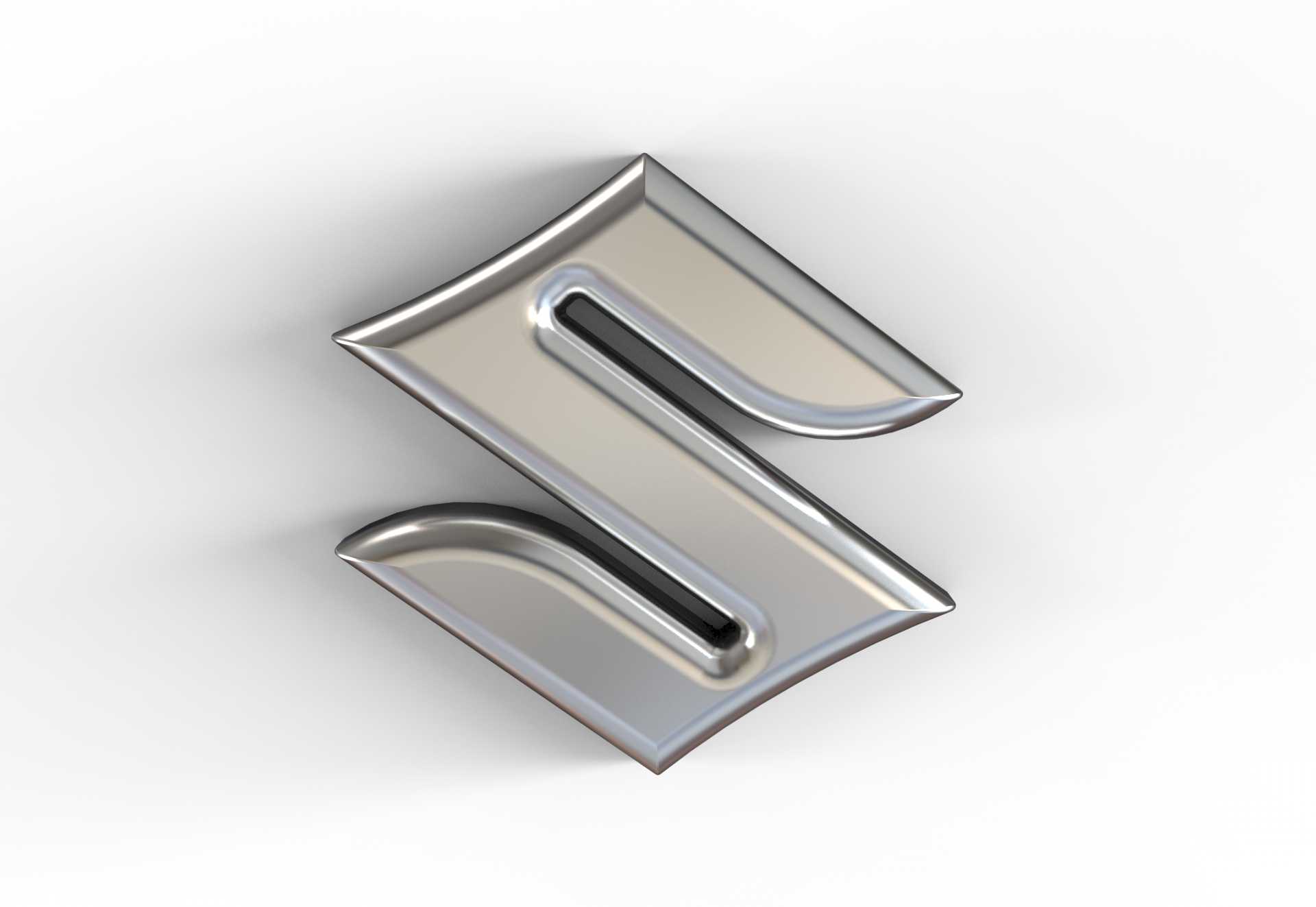

　　这款立体标识是乘用车前脸、尾门以及方向盘中央区域常用的品牌识别构件，日常装车场景中，主要承担品牌视觉传递、外观装饰点缀的作用，同时需要匹配车身外饰件的安装公差要求，满足整车外观的一致性标准。从结构设计来看，标识整体采用流线型S形弯折构型，边缘做了大圆角过渡处理，没有尖锐的棱角凸起，既符合外饰件的行人碰撞安全要求，也能在车辆行驶过程中减少气流在标识表面形成的紊流，降低高速行驶时的风噪影响。标识表面采用镀铬质感的曲面设计，不同区域的曲率经过反复调整，能够在自然光和车身反光的环境下形成层次分明的光影效果，提升品牌标识的视觉辨识度，同时曲面的拔模角度经过校核，完全满足注塑成型后镀铬工艺的生产要求，不会出现积液、镀层不均的生产缺陷。

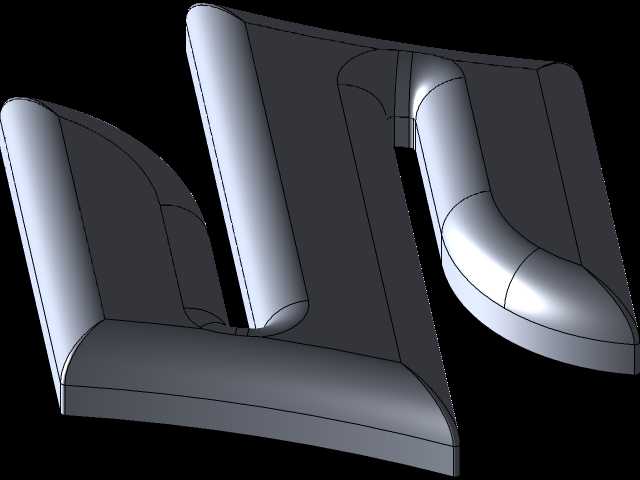

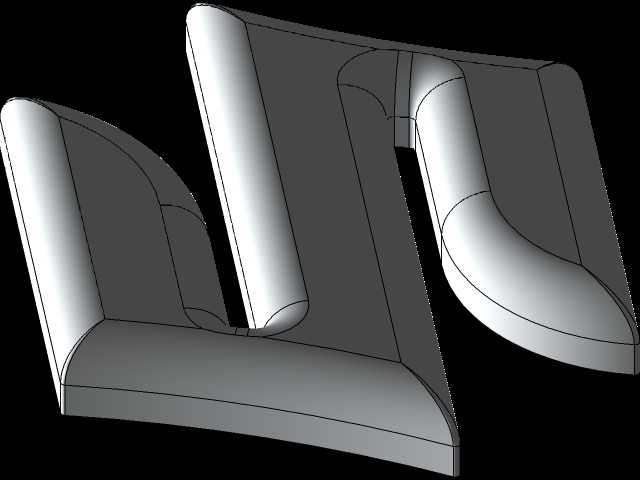

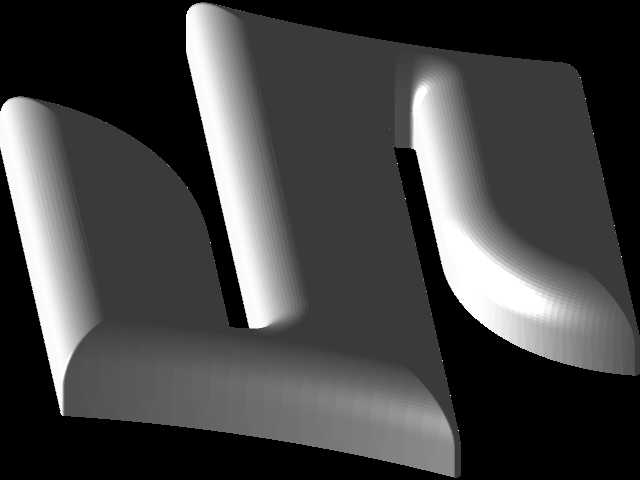

　　在安装边界的设计上，标识背部预留了标准化的卡扣安装位与定位凸台，能够直接匹配现有铃木车型前脸格栅、尾门钣金的预装孔位，不需要额外做打孔或者粘接调整，安装时定位凸台先卡入钣金定位孔，再通过周边的卡扣实现紧固，安装后标识与安装面的间隙控制在0.5mm以内，不会出现松动、异响的问题，同时背部的结构做了镂空处理，既能够降低构件自身重量，也能在车辆发生轻微剐蹭时预留一定的形变缓冲空间，避免标识直接碎裂或者刮伤车身漆面。从建模逻辑来看，整个构件先通过草绘勾勒出S形的外轮廓基准线，再通过多段不同半径的曲率放样生成主体曲面，之后对边缘做等距加厚处理，厚度控制在3mm左右，既保证构件自身的结构强度，也不会因为过厚导致安装后突出安装面过多，

　　影响整车外观的协调性。标识中间的内凹沟槽做了等宽处理，沟槽深度均匀，既强化了S形的视觉层次感，也不会因为沟槽过深导致积灰难以清理，日常洗车时水流可以直接冲净沟槽内的灰尘，不需要额外擦拭维护。在实际装车验证的场景中，这款标识的结构强度能够承受120km/h高速行驶下的气流冲击，同时表面的镀铬层经过耐候性处理，能够适应高温、低温、酸雨、紫外线照射等不同户外环境，不会出现镀层脱落、变色、锈蚀的问题，满足整车全生命周期的使用要求。对于结构设计从业者来说，这类外饰标识的建模重点在于曲面曲率的连续性控制，整个外表面需要达到G2连续，才能保证镀铬后的光影效果流畅自然，不会出现光影断层的问题，同时安装结构的设计需要充分考虑车身钣金的公差累积，

　　预留足够的调整余量，避免因为钣金件的制造误差导致标识安装后出现歪斜、缝隙不均的问题。在做整车装配校核时，还需要考虑标识与周边格栅、饰条的匹配关系，保证标识安装后与周边零件的面差、间隙符合整车外观DTS标准，不会出现视觉上的突兀感。
