英菲尼迪汽车品牌金属质感标识立体结构

　　在汽车外观零部件的设计开发流程中，车头标识是承担品牌视觉识别、整车外观风格统一的关键外饰件，这类标识的建模精度直接影响后续开模注塑、表面电镀处理、实车装配的最终效果。不同于平面印刷的标识，立体车标需要兼顾曲面光影效果、安装贴合度、不同角度的视觉辨识度，同时还要匹配整车前脸的型面曲率，避免出现装配后缝隙不均、边缘翘曲的问题。

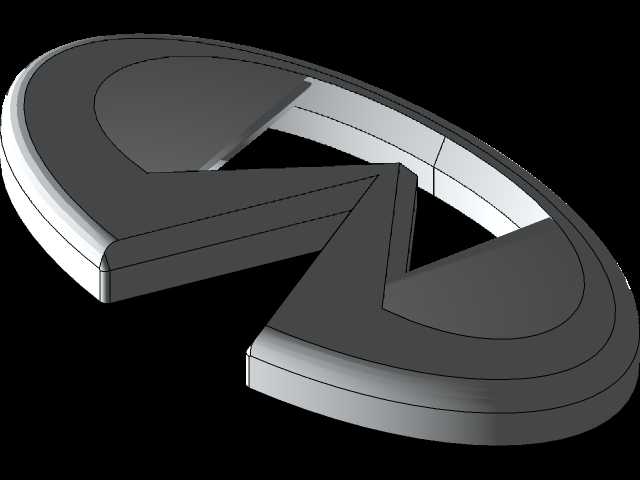

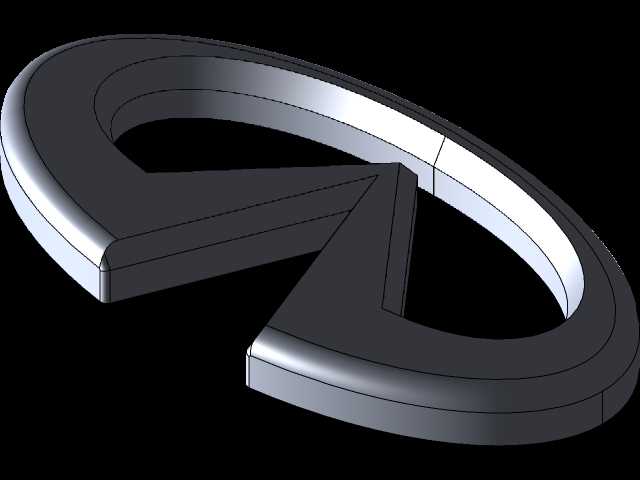

　　这款英菲尼迪品牌标识的三维结构，采用椭圆环带搭配中心向上收尖的三角造型，整体曲面过渡采用连续G2曲率衔接，没有生硬的棱角转折，既还原了品牌标识的经典识别特征，也适配金属电镀工艺的表面处理要求——电镀层对曲面平顺度要求极高，若曲面存在微小的曲率波动，电镀后会出现明显的光影瑕疵，直接影响标识的精致感。建模过程中，椭圆外环的截面采用渐变圆弧设计，从标识正面到安装背面的厚度逐步收窄，边缘做了0.3mm的圆角过渡，既避免安装时边缘划手，也能减少电镀过程中的边角积漆问题。

　　从实际装车应用场景来看，这类车标通常安装在车辆前进气格栅中央、尾门行李箱盖中央、方向盘中央三个核心位置，不同安装位置的标识尺寸存在差异，但曲面结构完全一致，仅按安装区域的空间比例做缩放处理。以格栅安装版本为例，整体外轮廓椭圆长轴尺寸控制在120mm左右，短轴约85mm，标识整体厚度12mm，背面预留3个定位卡扣安装柱，安装柱的位置对应格栅上的预留安装孔，柱体直径4mm，高度6mm，卡接后标识背面与格栅表面保留0.5mm的间隙，避免长期行车震动导致标识与格栅表面摩擦产生异响。尾门安装版本的尺寸略小，长轴约90mm，背面采用双面胶粘贴加定位销的固定方式，定位销直径2mm，与尾门钣金上的定位孔间隙配合，保证粘贴位置精度，避免粘贴后出现偏移。

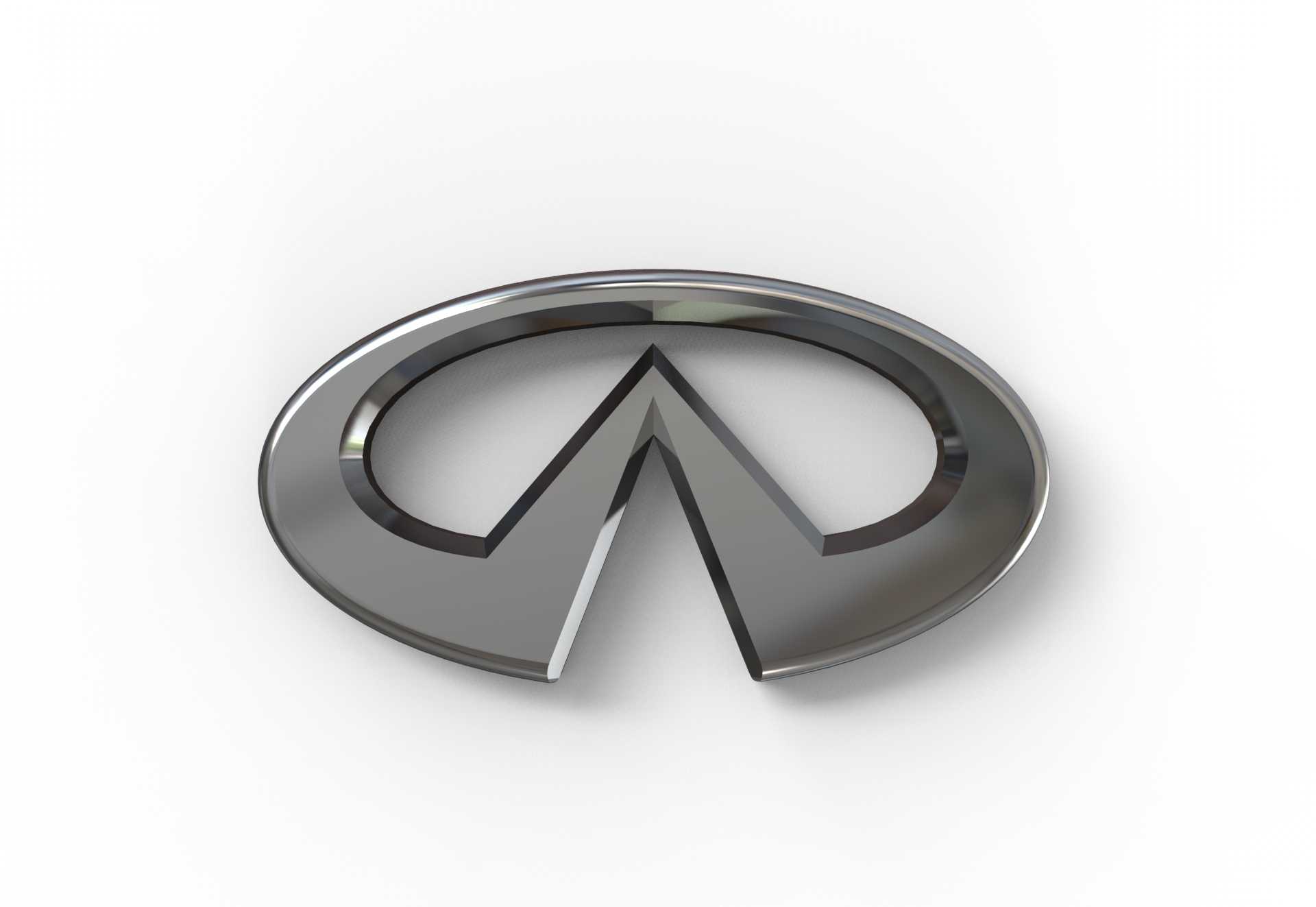

　　设计过程中，中心三角造型的尖端位置做了特殊的曲面处理，没有采用尖锐的直角结构，而是做了R0.8mm的圆角过渡，一方面是满足车辆外饰件的安全法规要求，避免尖锐凸起在碰撞过程中对行人造成额外伤害，另一方面也能提升电镀层在尖端位置的附着能力，减少长期使用后出现镀层脱落、锈蚀的概率。标识的正面所有曲面都做了微凸的弧面处理，没有完全平整的区域，这样在自然光线下，金属质感的表面会形成均匀的光影反射，从车辆正前方、侧方45度等常规观察角度都能清晰识别品牌标识，不会因为光线角度问题出现标识辨识度下降的情况。

　　从结构强度角度考虑，标识内部采用空心薄壁结构，壁厚均匀控制在2.5mm，既减少了材料用量，也避免注塑过程中出现缩痕、翘曲等成型缺陷，薄壁结构的内部设置了3条交叉的加强筋，筋宽1.5mm，筋高4mm，连接椭圆外环与中心三角结构，提升整体结构刚度，避免长期户外使用后出现结构变形、外环开裂的问题。安装柱的根部做了R1mm的圆角过渡，减少安装受力时的应力集中，避免卡扣卡入时柱体断裂。针对户外使用的耐候性要求，建模时所有外表面的脱模斜度控制在1.5度，既方便注塑脱模，也不会影响外观面的视觉效果，适配ABS材料加表面镀铬的工艺路线，能够承受-40℃到85℃的环境温度变化，抵御紫外线、雨水、洗车清洁剂的腐蚀，保证长期使用后表面光泽度无明显下降。

　　在整车外观匹配阶段，这款标识的曲面曲率需要和安装位置的基底型面做贴合校验，比如安装在格栅上时，标识背面的弧度要和格栅安装区域的曲面弧度完全匹配，保证装配后四周的缝隙均匀控制在0.2mm以内，没有局部缝隙过大或者贴合过紧导致的标识变形问题。建模过程中通过曲率分析工具反复校验所有曲面的连续性，确保没有曲率突变的区域，为后续的模具加工、抛光工序提供精准的数模基础，减少后续修模的工作量，缩短零部件的开发周期。
