立体箭头阵列视觉装饰结构设计

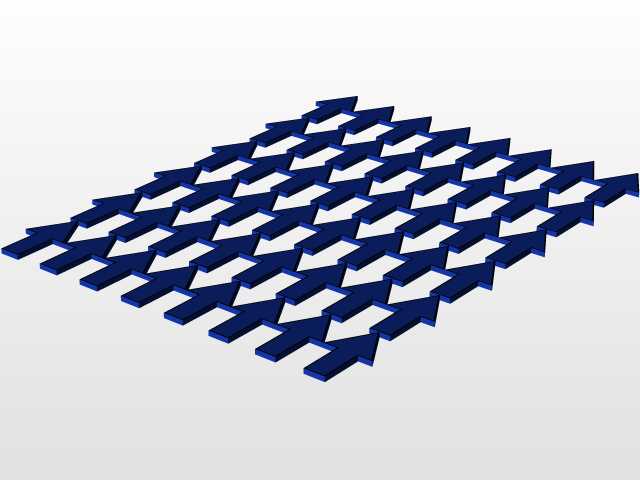

　　这类立体箭头阵列结构，常应用在工业展厅导视标识、设备操作面板视觉引导区、文创类机械装置的外观装饰模块中，区别于平面印刷的箭头标识，立体凸起的结构能在不同光照角度下形成错落的光影差，在车间作业环境、展厅公共空间里，能让引导信息的辨识度提升不少，哪怕是远距离或者侧方视角，也能快速捕捉到箭头指向的信息，避免平面标识在强光反光、弱光环境下辨识度不足的问题。从结构设计逻辑来看，单个箭头单元采用了等厚度的凸起造型，单元之间的排布间距经过反复调整，既保证了箭头指向的连贯性，又不会因为单元过密导致视觉上的拥挤杂乱，每个箭头单元的尖端角度做了统一的倒角处理，没有尖锐的棱角，一方面是在加工环节能减少应力集中，不管是采用CNC铣削加工、

　　3D打印成型还是注塑开模生产，都能避免尖角位置出现缺料、崩边的问题，另一方面在实际安装使用时，也能避免尖锐边角划伤安装人员或者过往人员，符合工业产品的安全设计要求。整个阵列的排布采用了斜向矩阵布局，箭头指向保持统一，单元之间的横向、纵向间距完全相等，这种等距排布的设计在安装时能提供明确的定位基准，不管是嵌入到设备面板的预留凹槽内，还是通过背胶、螺丝固定在墙面、展架表面，都能快速对齐安装基准线，不会出现阵列歪斜、指向偏移的问题。单个箭头单元的凸起高度控制在合理范围内，不会因为凸起过高导致安装后突出过多，占用额外的空间，也不会因为凸起过低导致立体光影效果不明显，失去立体结构的设计意义。箭头单元表面预留了微小的定位孔位，

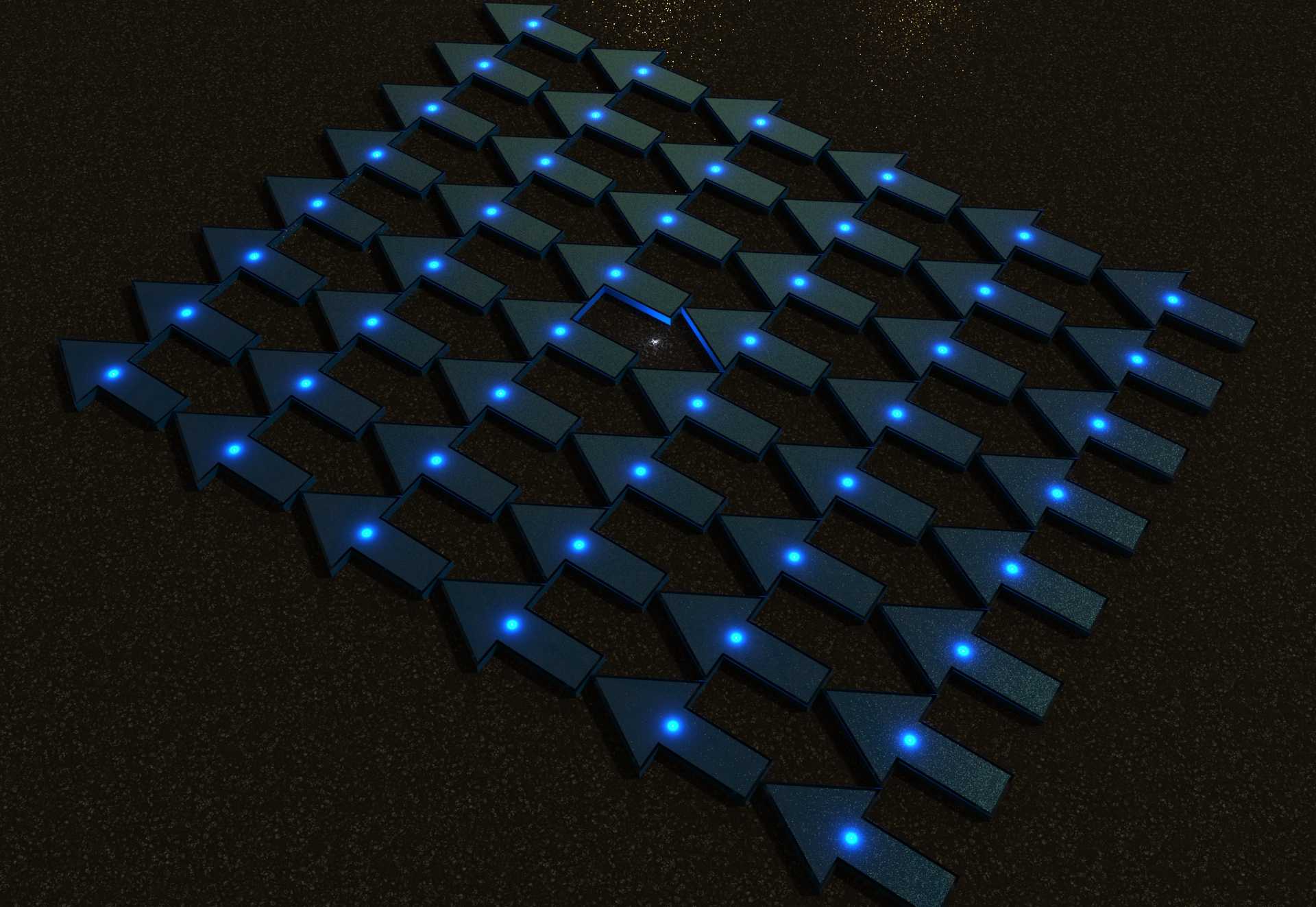

　　在批量生产时可以通过定位治具快速完成整列的拼装，不需要逐个调整位置，能大幅提升装配效率。从实际使用场景拓展来看，这类结构还可以集成发光组件，在每个箭头单元的对应位置预留灯珠安装槽，就可以做成带发光指示的引导标识，应用在自动化生产线的工位引导、安全通道的应急指示等场景，立体结构配合灯光的漫反射效果，比平面发光标识的视觉冲击力更强。在建模过程中，先完成单个箭头单元的参数化建模，把箭头的长度、宽度、凸起高度、倒角半径都设置成可调整的参数，后续如果需要适配不同尺寸的安装面，只需要调整参数就能快速生成对应尺寸的单元，再通过阵列命令完成整版结构的生成，同时要注意阵列后相邻单元之间的间隙均匀性，避免出现局部间隙过大或者过小的问题，

　　间隙大小要考虑加工工艺的公差范围，比如采用铣削加工时，间隙要大于刀具的最小直径，避免加工时出现刀具无法进入的区域，要是采用3D打印成型，间隙也要大于打印工艺的最小支撑间隙，减少后期支撑拆除的工作量。结构的背面设计成平整的安装面，没有多余的凸起结构，不管是采用粘接、磁吸还是螺丝固定，都能保证和安装基面完全贴合，不会出现翘边、安装不牢的问题，针对需要螺丝固定的场景，在阵列的边角位置预留了沉头孔，安装后螺丝头不会突出结构表面，保证整体外观的平整性。这类立体箭头结构没有复杂的内部型腔，整体结构强度较好，在日常使用中不容易出现变形、损坏的问题，哪怕是在车间有一定粉尘、轻微磕碰的环境下，也能长期保持结构完整和指向清晰，维护成本很低，不需要频繁更换。
