带球螺旋输送坡道结构设计

　　这类带球螺旋坡道结构，常出现在小型物料垂直输送、滚珠循环回流、教学演示教具以及小型游乐输送装置的场景中，核心作用是依靠螺旋轨道的连续曲面导向，让球体依靠自身重力沿既定螺旋路径从高位平稳滑落至低位，不需要额外配置动力输送组件，仅靠重力就能完成物料的垂直位移动作，在空间受限的垂直输送场景里，相比直落式滑道能大幅延长物料行进路径，控制滑落速度避免球体高速坠落产生磕碰、弹跳甚至飞出轨道的问题。

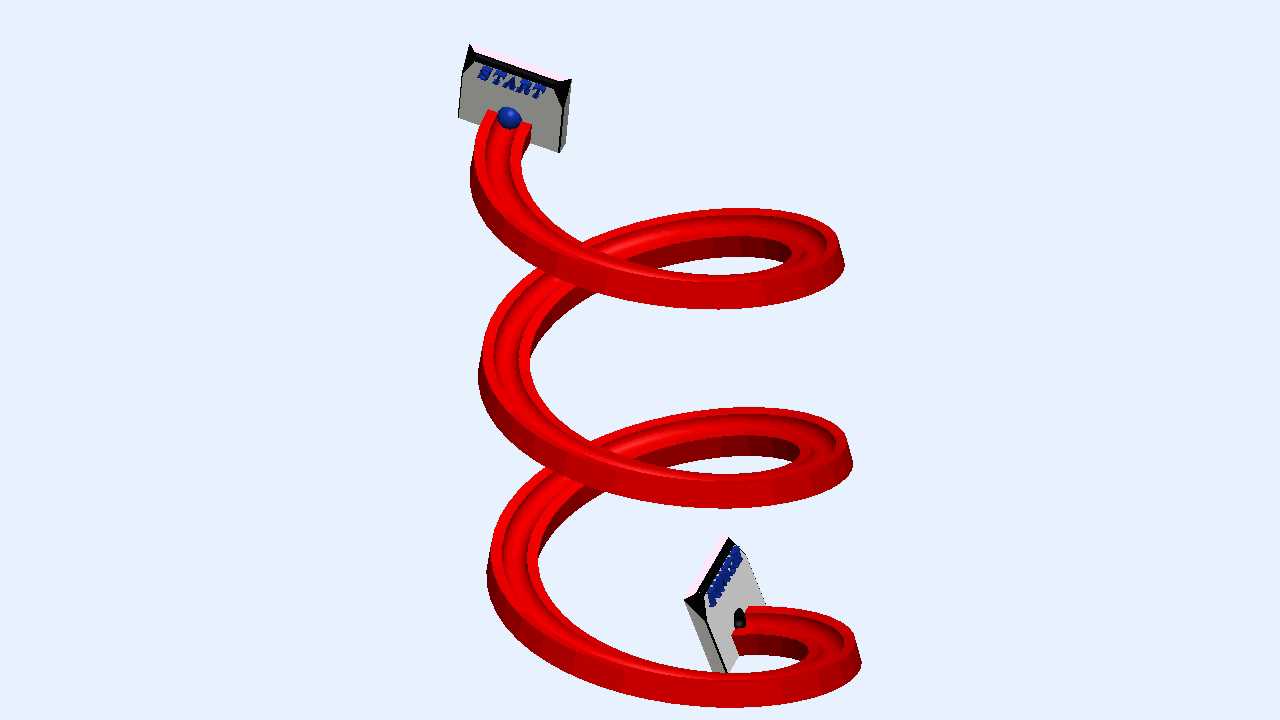

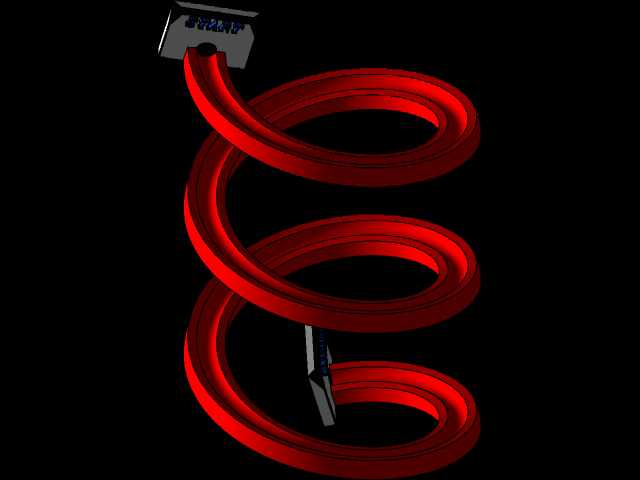

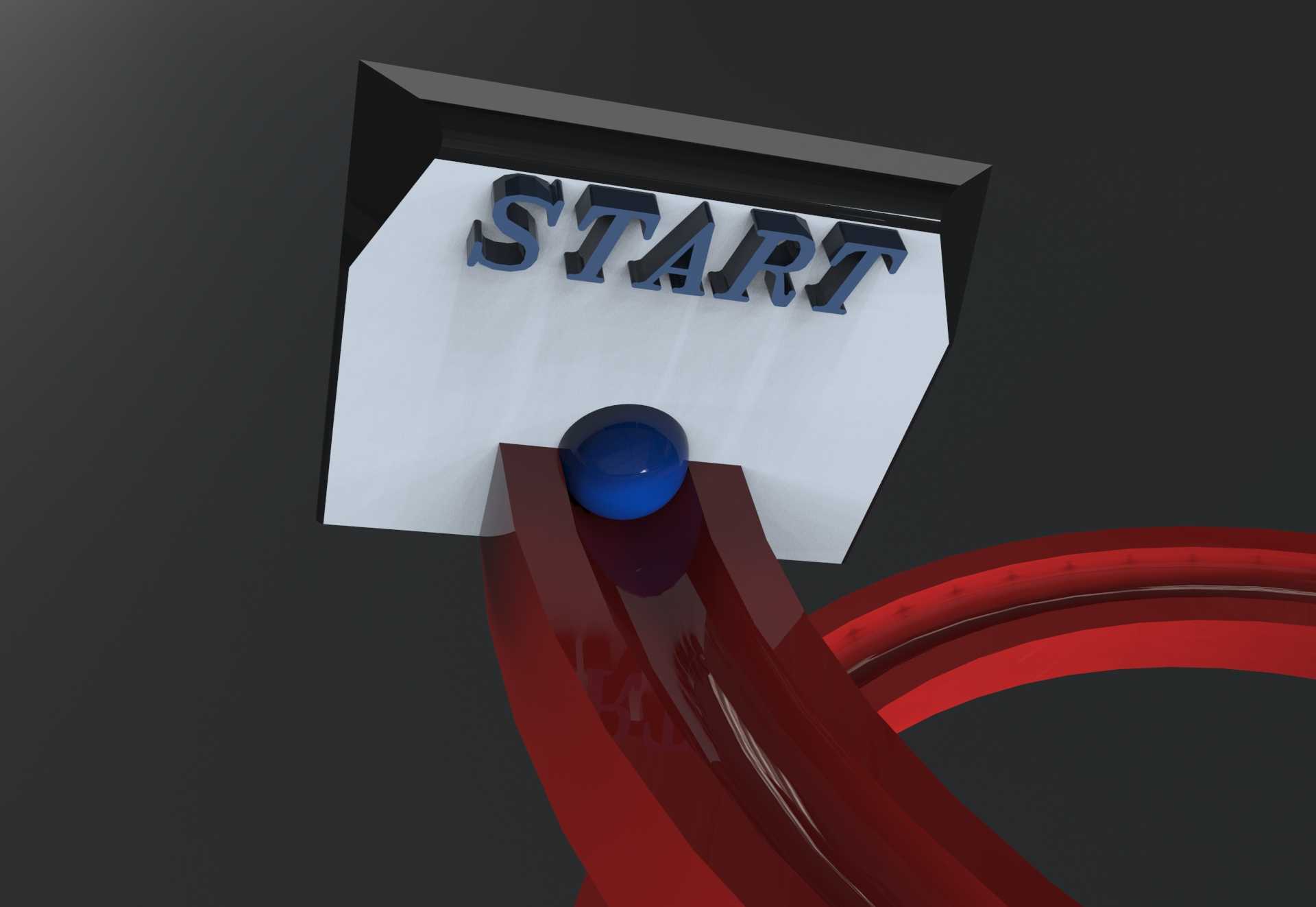

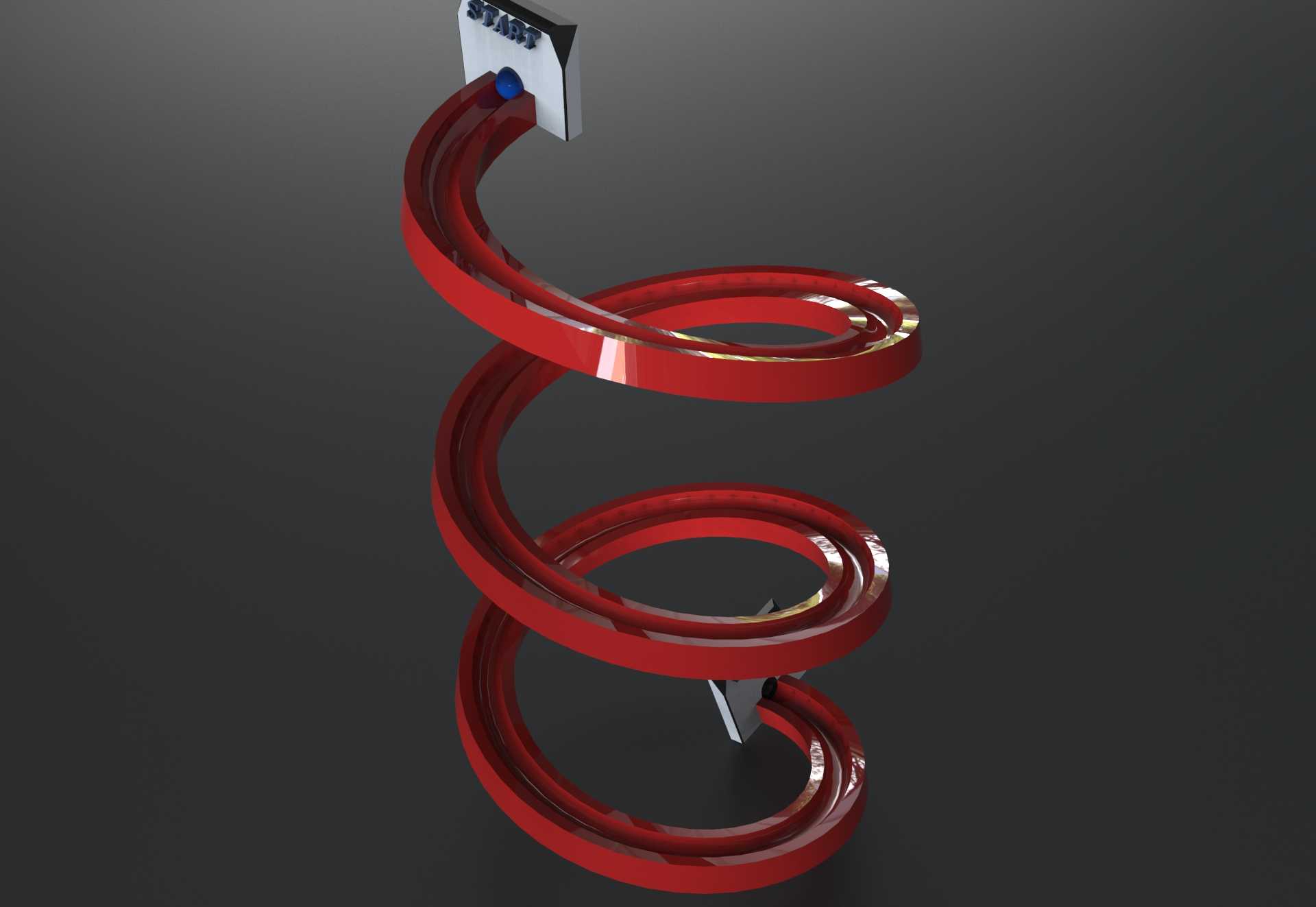

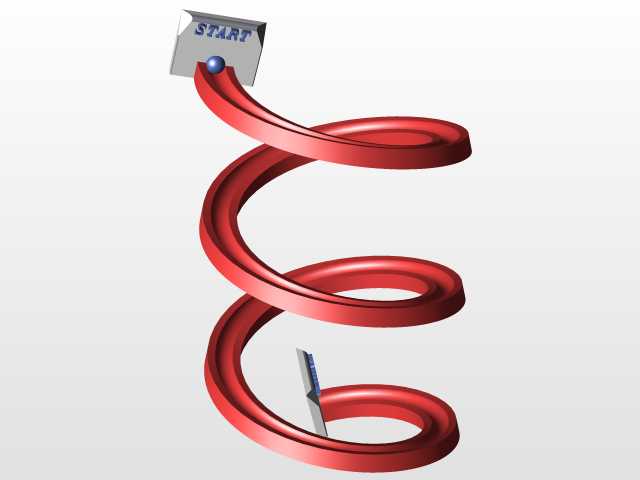

　　从功能特性来看，该结构的螺旋轨道采用等螺距的环形槽道设计，槽道的截面弧度与球体直径做了匹配限位，槽道宽度略大于球体直径，既保证球体在槽内滚动时不会出现卡滞，也能限制球体的横向窜动，避免滑落过程中脱轨。轨道上下两端分别设置了导入端和导出端的接口结构，上端的导入块带有导向斜面，能让进入坡道的球体精准对准螺旋槽的起始位置，下端的导出结构则做了平滑过渡的直段，让滑落至底部的球体能平稳进入后续的接料工位或者循环回路，不会在螺旋末端出现卡球、堆料的问题。整个螺旋轨道的螺旋升角经过反复校核，角度控制在球体依靠自重可以持续滚动、又不会因为角度过大导致加速过快的区间，全程滚动过程中球体与槽道的接触为连续线接触，滚动阻力小，不会出现中途停滞的情况。

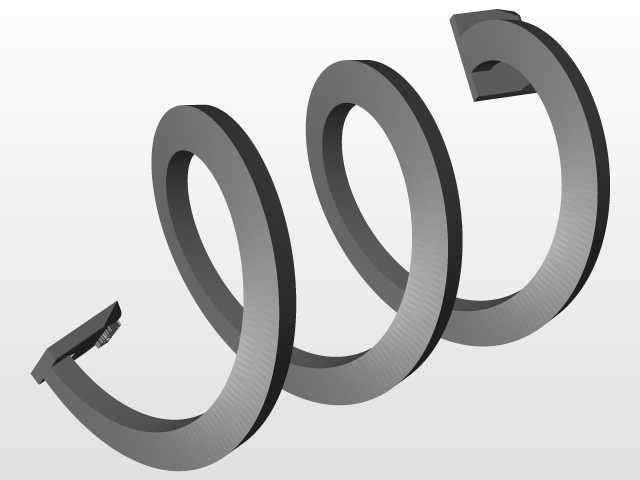

　　设计思路上，首先要根据输送的球体直径确定槽道的截面尺寸，槽道的曲率半径要比球体半径大1到2毫米，预留出加工和装配的误差余量，避免因为加工变形导致槽道局部尺寸变小卡球。螺旋的总圈数根据需要的垂直输送高度来确定，等螺距设计保证每一圈的下滑加速度一致，球体运行速度平稳，不会出现某一段速度突变的情况。轨道的支撑结构隐藏在螺旋槽的背部，不需要额外在螺旋路径上添加横向支撑件，避免支撑结构突出到槽道内部干涉球体滚动。上下两端的安装座都设计了平面安装基准，安装时可以通过基准面快速定位，保证整个螺旋轨道的同轴度，避免因为安装偏斜导致螺旋槽不同位置的升角出现偏差，影响球体滚动的顺畅度。

　　从安装边界和尺寸适配来看，这类结构的整体外轮廓为圆柱形，占用的水平安装空间为螺旋外径对应的圆形区域，安装时只需要固定上下两端的安装座即可，不需要在中间段额外设置固定点，对安装空间的要求低，适合嵌入到紧凑的设备内部。螺旋的内径尺寸要保证中心区域留有足够的间隙，不会让球体在滚动过程中蹭到中心的支撑立柱，槽道的侧壁高度要大于球体半径，保证球体在滚动过程中即使有小幅弹跳也不会越过侧壁脱出。安装时需要保证整个螺旋轴线处于垂直状态，倾斜角度偏差不能超过2度，否则会导致某一侧的槽道升角变大、另一侧变小，出现球体速度不均甚至在升角过小的一侧停滞的问题。在实际应用中，这类结构既可以单独作为重力式下滑滑道使用，也可以搭配底部的提升机构组成球体循环回路，用于演示装置、滚珠分拣设备或者小型物料的缓存输送场景，结构简单无动力部件，后期维护成本极低，只需要定期清理槽道内的灰尘杂物就能保证长期稳定运行。
