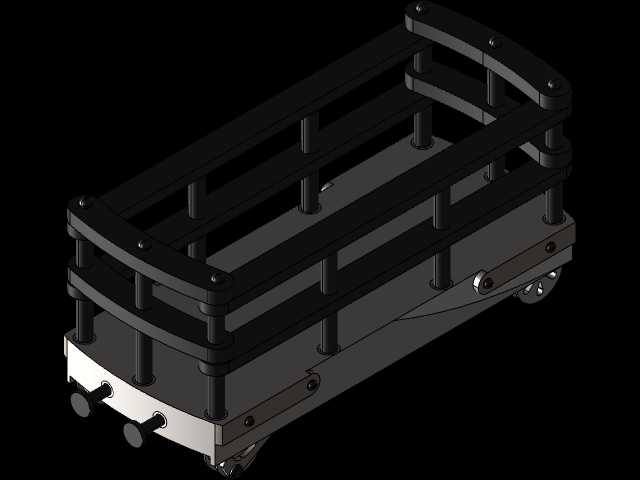

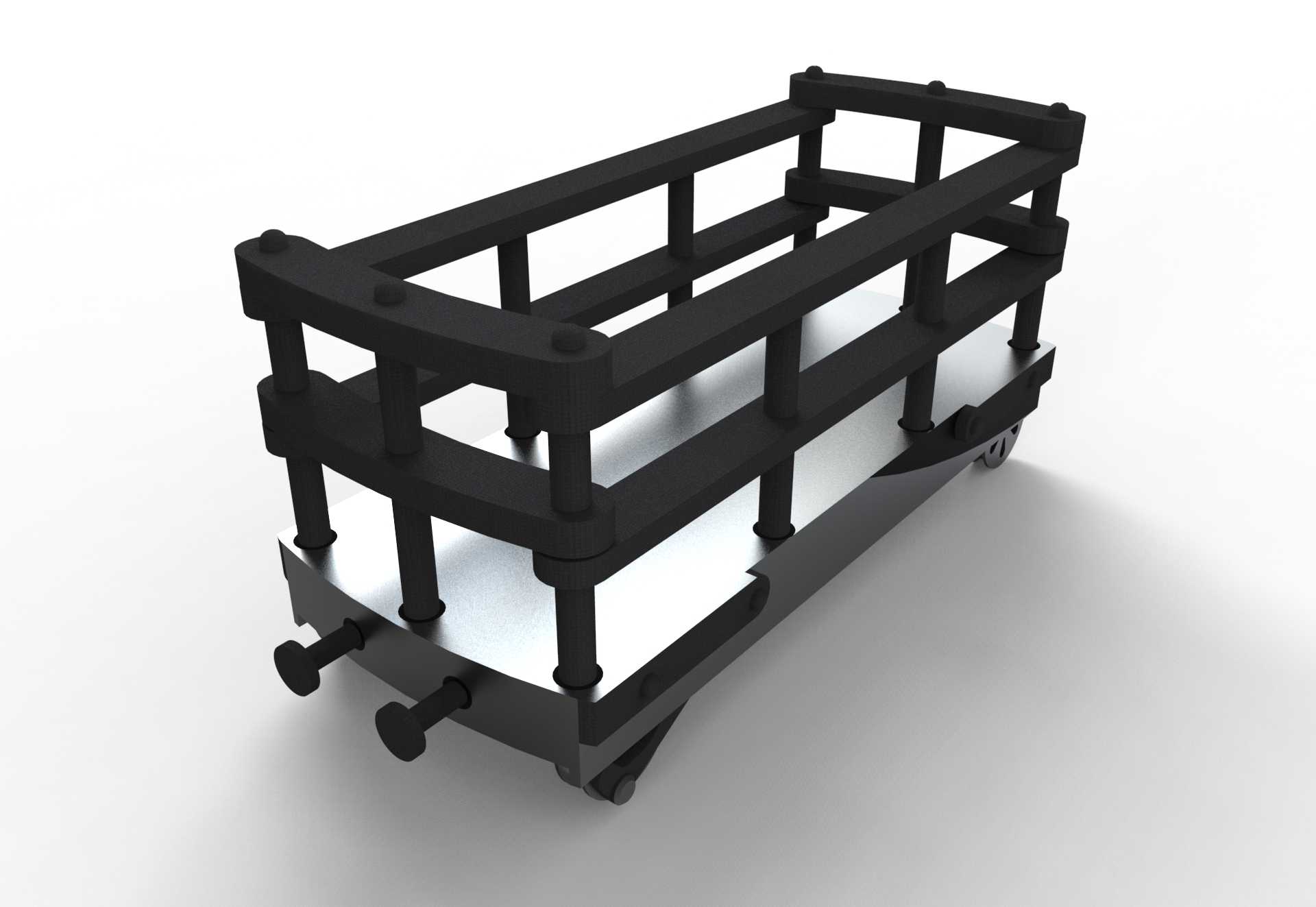

栏式结构小型货运轨道小车三维结构

　　这款栏式结构的小型货运小车，主要面向厂区内部固定轨道的物料转运场景设计，常见于生产车间工序间的半成品周转、仓储区域的轻型物料批量调运，也可适配小型加工线的工位间工件输送，相比无轨转运工具，它的运行轨迹固定，不会出现偏移剐蹭生产线设备的问题，对通道宽度的预留要求更低，适合空间紧凑的生产区域使用。从功能设计上看，整车采用高栏式的围护结构，四周的立柱与横向栏板形成连续的防护边界，能够避免转运过程中堆放的物料从侧边滑落，尤其是转运棒料、盒装零件、零散袋装配件这类容易滚落的物料时，不需要额外加装捆绑固定结构就能完成短距离输送，底部的承载平板采用整面平整结构，没有突出的安装凸台，放置物料时不需要刻意对齐卡位，不同尺寸的周转箱、

　　工件托盘都可以直接放置，适配性更强。前端设置的连接结构采用双销式对接接口，能够和同规格的小车快速拼接组成编组，也可以和轨道牵引动力单元对接，既可以单台人工推行完成小批量物料转运，也可以多台编组由牵引设备带动完成批量物料输送，两种使用模式可以根据现场的转运量灵活切换，不需要额外改装结构。行走部分采用适配轻型轨道的滚轮结构，轮缘的尺寸按照常规轻型轨道的截面参数设计，能够卡在轨道顶面避免脱轨，滚轮的安装位置和车架底部的安装座采用同轴度定位设计，运行过程中不会出现轮组偏磨的问题，维护时只需要拆卸单侧的固定销就能完成滚轮更换，不需要整体拆解车架结构。设计过程中优先考虑了结构的易加工性，所有的栏板立柱、横向连接杆都采用等截面的型材加工，

　　不需要复杂的曲面成型工序，常规的铣削、钻孔设备就能完成全部零件的加工，零件之间的连接全部采用标准紧固件装配，没有焊接结构，后期如果某一根栏板出现碰撞变形，只需要单独更换对应的杆件即可，维修成本更低。车架的整体宽度控制在常规轻型轨道的安装间距范围内，两侧预留的安全间隙符合车间通道的安全规范，不会在运行过程中剐蹭轨道两侧的设备管线，整体高度的设计兼顾了物料堆放高度和人工装卸的便利性，栏板的顶部高度刚好到操作人员的腰部位置，装卸物料时不需要过度抬臂就能完成取放，降低长时间操作的疲劳感。底部承载平板的厚度按照额定承载的载荷要求做了加强，平板下方设置了纵向的加强筋，避免满载情况下平板出现中部下凹变形，加强筋的位置避开了滚轮的安装空间，

　　不会和轮组的转动部件产生运动干涉。栏板的连接节点采用加厚的连接块，立柱和横向栏板的对接位置都做了圆角过渡，没有尖锐的外凸棱角，避免操作人员在装卸物料时被磕碰划伤。整车的结构没有冗余的装饰部件，所有的结构件都承担对应的承载或防护功能，整体重量控制在合理范围内，人工推行时的阻力更小，多台编组时也不会给牵引单元带来额外的负载。在安装边界上，整车的长度方向预留了对接接口的伸缩余量，编组连接时相邻两台小车之间的间隙不会过小，转弯过程中不会出现首尾碰撞的问题，转弯半径适配车间内部常规的轨道弯道参数，不需要对现有轨道做改造就能直接投入使用。
