复古蒸汽机车造型创意展示摆件

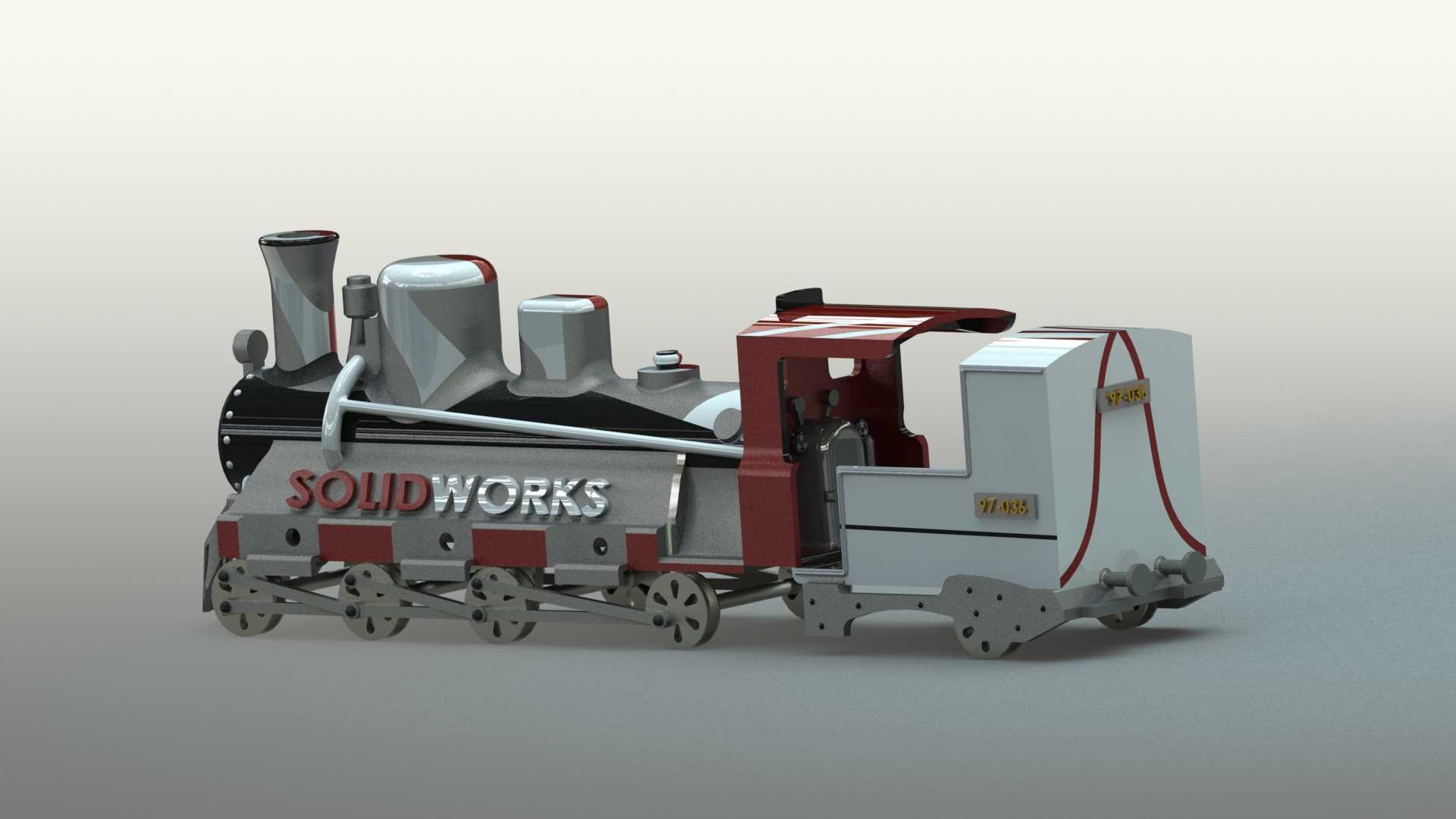

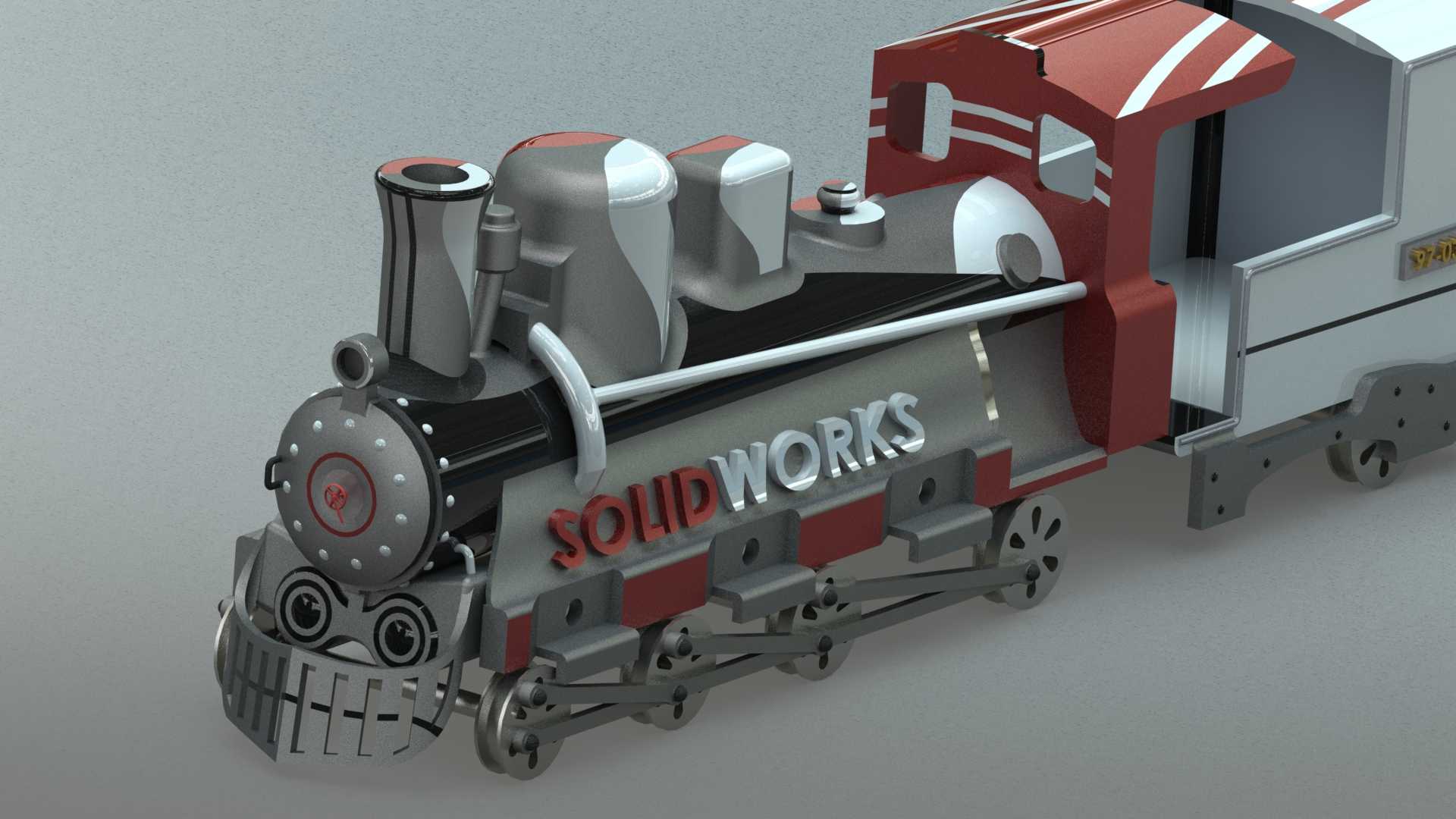

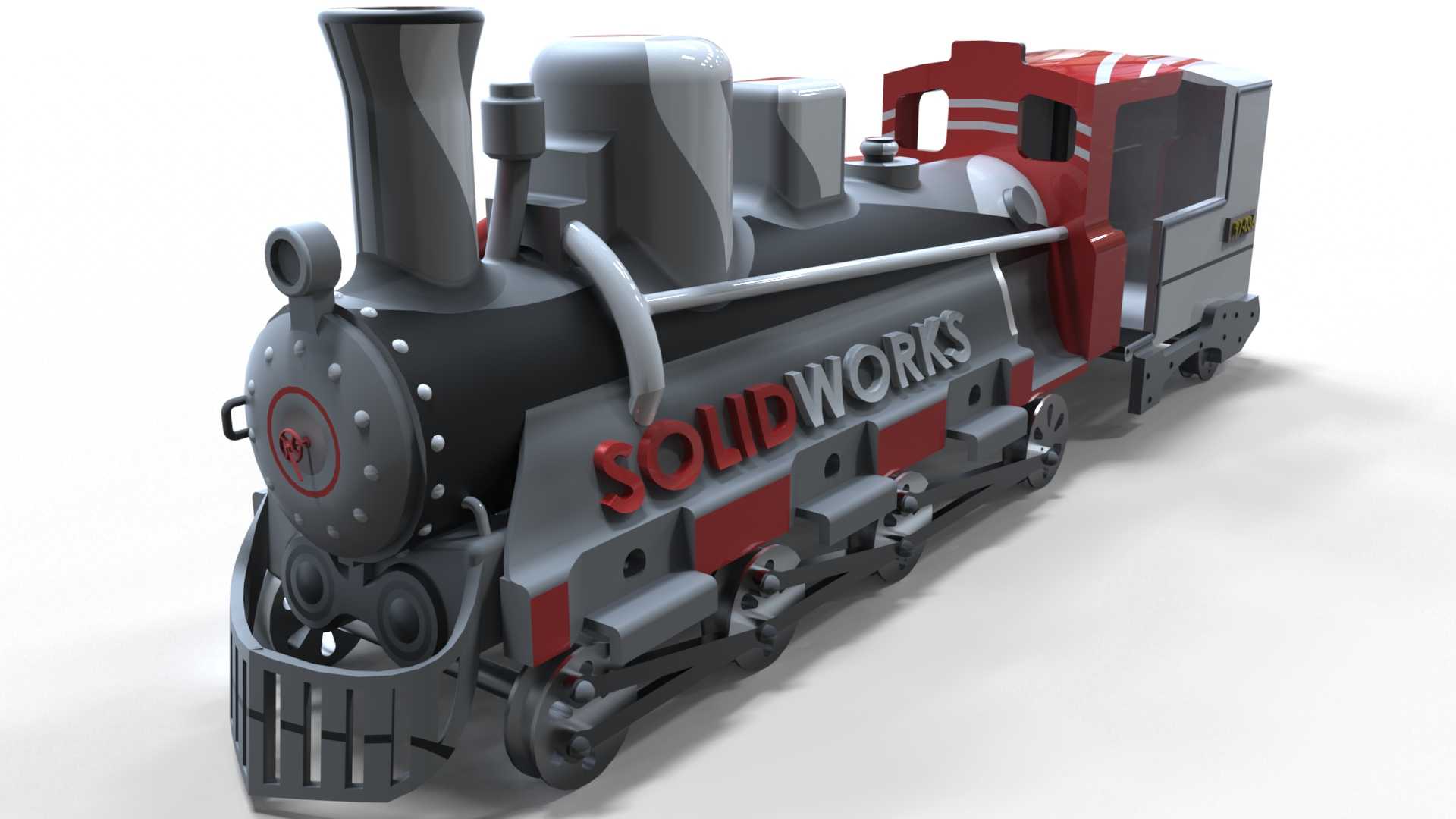

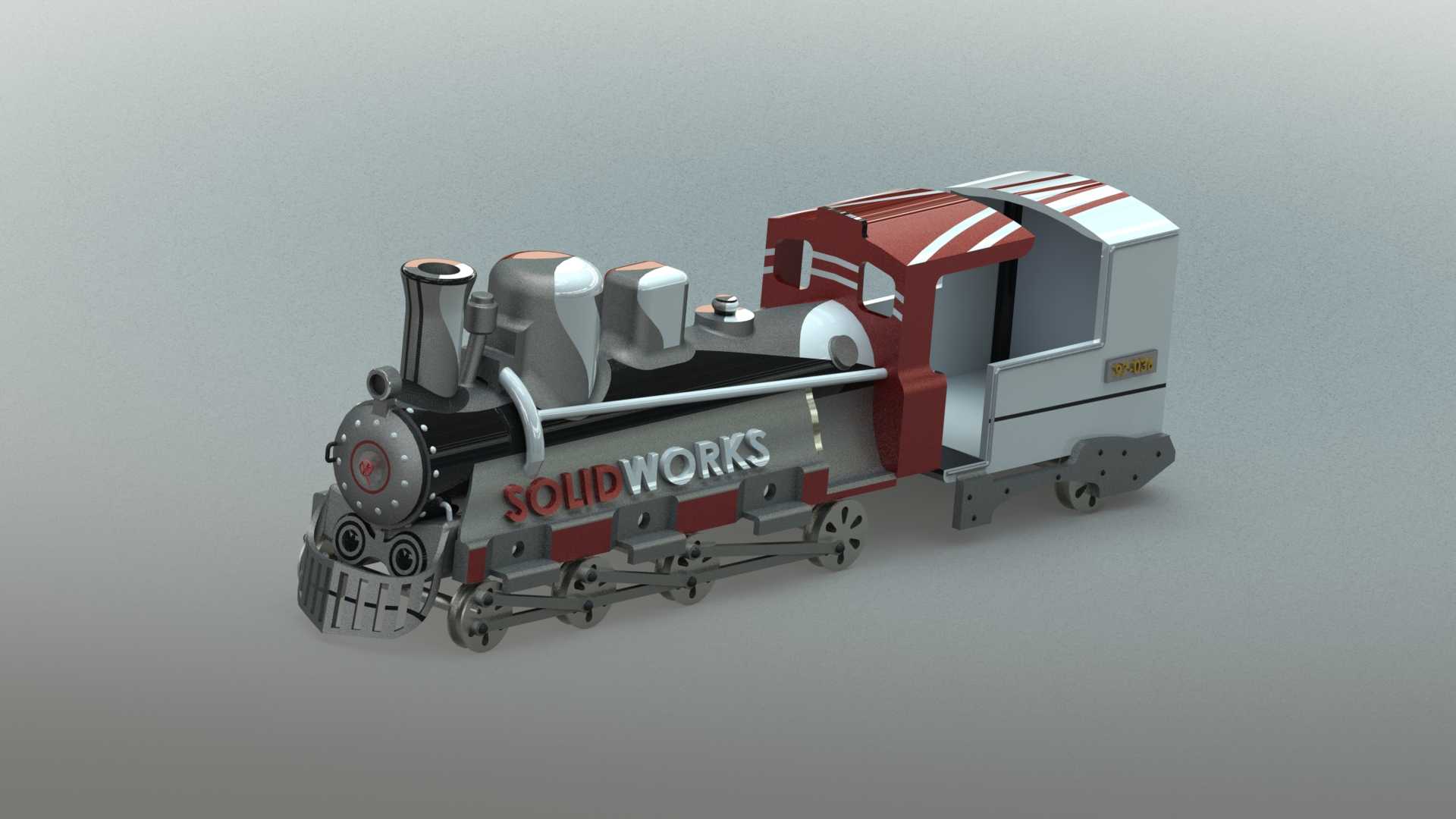

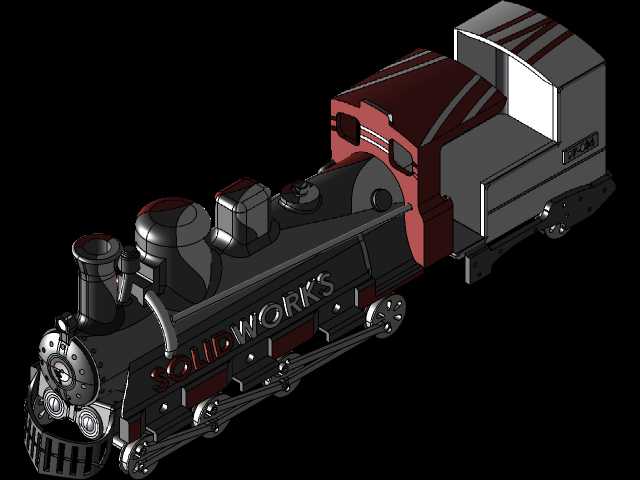

　　这款蒸汽机车造型的结构设计，最初的应用场景定位是工业设计展会的展示道具、机械科普教具以及工业风主题空间的陈设摆件，区别于真实运营的轨道机车，它不需要满足重载牵引、长距离运行的工况要求，核心是通过高度还原的机械结构传递早期蒸汽机车的工程美学，同时兼顾结构展示的直观性。从实际用途来看，它既可以作为机械原理教学的具象载体，让学习者直观理解连杆传动、轮组联动、蒸汽管路布局这些经典机械结构的配合逻辑，也能作为工业文创产品的结构原型，经过表面工艺处理后作为收藏摆件，还能用于三维建模教学中的曲面建模、装配约束练习案例，帮助从业者掌握复杂曲面拼接、多部件联动装配的实操技巧。

　　在功能特性设计上，这款作品还原了蒸汽机车的核心视觉与结构特征：前部的排障器采用圆弧过渡的钣金折弯结构，既还原了真实机车排障器的轮廓，也避免了尖锐棱角带来的安全隐患；烟筒部分采用分段式圆柱加锥面过渡的造型，内部预留了中空腔体，若加装小型雾化模块即可模拟蒸汽喷发的效果，拓展展示趣味性；锅炉主体部分做了分色结构设计，侧面的立体字标识采用凸台建模方式，和主体外壳一体成型，减少后续粘接装配的工序；驾驶室部分保留了开窗结构，内部预留了微型操控台的安装位，可根据展示需求加装细节配件；走行部的轮组完全按照真实蒸汽机车的连杆传动逻辑做了装配约束，大动轮、小导轮、从轮之间通过主连杆、偏心连杆实现联动，推动即可模拟真实机车的轮组转动效果，还原机械传动的直观观感。

　　设计思路上，没有照搬真实机车的全尺寸参数做等比缩放，而是优先考虑展示场景的适配性：整体轮廓控制在可单手托举的尺寸区间，避免过大尺寸带来的摆放限制；所有外露的管路结构，包括汽笛、输气管路、安全阀这些细节，都做了圆角处理，既还原真实部件的形态，也避免尖锐边角在展示、搬运过程中造成磕碰；轮组的轴座部分采用嵌入式安装结构，和车架主体的配合公差控制在0.1mm区间，既保证轮组转动的顺畅度，也不会出现松旷晃动的问题；车身的红灰配色分模线做了隐藏处理，在曲面转折位置设置拼接缝，避免正面可见的拼接缝隙破坏整体视觉完整性。

　　外形尺寸与安装边界方面，整体长度控制在320mm左右，宽度控制在100mm左右，高度从轨面到烟筒顶部控制在140mm左右，适配常规的展示台、书架层板的摆放空间；底部轮组的轨距按照常见的N比例仿真轨道做了适配，若搭配同比例轨道即可实现轨道上的推行展示；底部没有突出的安装结构，可直接平稳放置在水平台面上，若需要固定展示，可在车架底部预留的M3螺纹孔位加装固定支架，不会破坏车身侧面的视觉效果；所有活动部件的运动边界都做了干涉检查，连杆转动过程中不会和车架、锅炉外壳发生剐蹭，轮组转动的最大摆角控制在合理区间，推行过程中不会出现卡滞问题。

　　从结构设计的细节来看，锅炉部分的曲面采用多段放样成型，保证曲面过渡的顺滑度，没有出现曲面褶皱、棱线错位的问题；驾驶室的侧窗采用内嵌式安装结构，玻璃件可通过卡槽直接固定，不需要额外粘接；前部的车灯采用独立分件设计，可根据需求更换不同颜色的透光件，模拟不同的灯光效果；车身侧面的踏板采用格栅式结构，既还原真实机车的踏板形态，也减少了实体结构带来的重量冗余；后部的煤仓部分做了中空设计，可内置小型配重块，调整整体重心位置，避免推行过程中出现前倾翘头的问题。整个装配结构采用模块化设计，烟筒、锅炉、驾驶室、走行部都可独立拆分，方便后续的表面喷涂、细节改造，也便于拆解展示内部的结构逻辑，适配教学、展示等不同场景的使用需求。
