户外落地式多功能烧烤炉结构设计

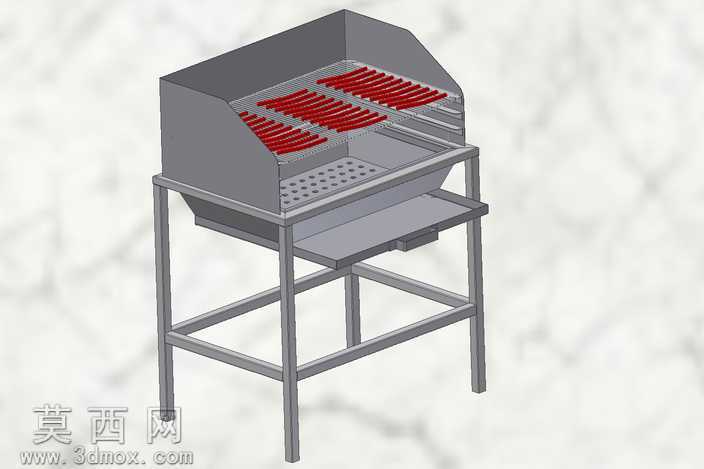

本烧烤炉三维模型采用Autodesk Inventor完成全参数化建模，整体遵循户外商用烧烤设备的实用化设计逻辑，建模过程中对每一处结构尺寸做了工程化约束，确保各部件装配无干涉，可直接对接生产加工的尺寸校验环节。模型整体采用落地式方管机架结构，机架选用标准方形金属管材搭建，通过底部横撑做结构强化，保证设备放置时的稳定性，避免使用过程中出现侧翻、晃动问题。炉体主体采用围合式挡边设计，三面加高的金属挡边可有效阻挡烤制过程中油脂飞溅、热量外溢，同时能够引导气流在炉腔内部形成稳定循环，提升炭层燃烧效率。炉腔内部做了双区域功能划分，上层设置多组平行排布的条形烤网，烤网采用等间距栅格结构，栅格间隙经过反复调整，既能够避免食材掉落，又可以保证热量充分接触食材表面，烤网下方设置带密集冲孔的炭盆承托板，冲孔均匀分布，可让炭灰自然下落至下方接灰区域，同时为炭层提供充足的氧气供给。炉体前侧下方设置抽拉式置物托盘，可用于临时放置烤制工具、调味用品或是待烤食材，抽拉结构采用简易滑轨设计，抽拉顺畅无卡顿，闲置时可完全推入机架内部，减少设备整体占用空间。材质渲染阶段，炉体与机架部分赋予哑光磨砂金属材质，还原不锈钢或冷轧钢烧烤设备的真实质感，烤网部分做了高温使用后的暗红色质感处理，模拟烤网长期接触高温食材的使用状态，整体渲染效果写实，能够直观呈现设备成品的外观形态。设计过程中充分考虑户外使用场景的需求，整体结构无复杂异形部件，所有零部件均采用常规五金加工工艺即可生产，组装流程简单，后期维护、清洁十分便捷，炉体与机架采用可拆分连接设计，搬运时可将炉体从机架上取下，降低搬运难度，适配户外野餐、庭院烧烤、小型商用摆摊等多种使用场景，结构设计兼顾实用性与耐用性，能够满足高频次烧烤使用的强度要求。
