双周期鞋用制动夹钳结构设计

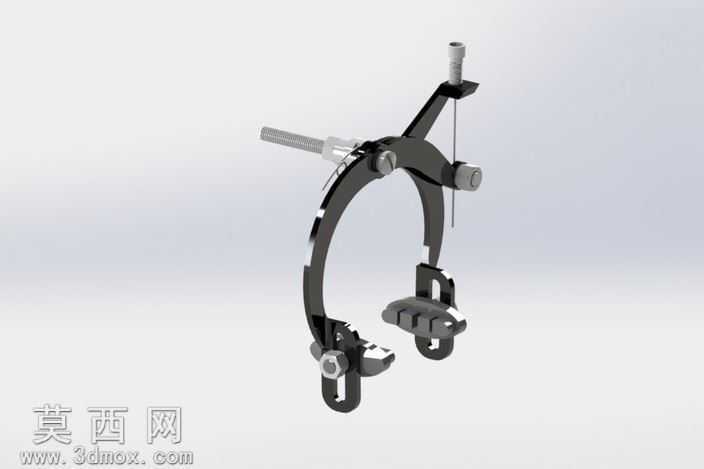

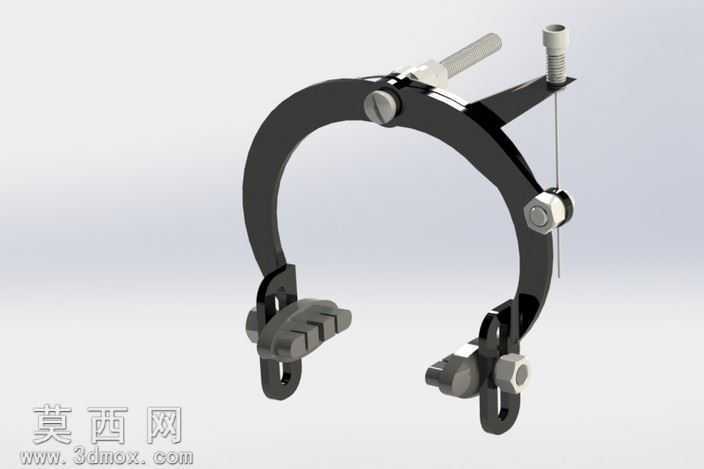

本作品为适配鞋类测试或专用功能鞋使用的双周期制动机构三维模型，建模过程中严格遵循机械结构配合公差要求，在主流三维建模软件中完成全参数化建模，所有零件均绘制独立草图后通过拉伸、旋转、扫掠等基础特征命令生成实体，对铰接部位、调节螺杆、制动块等关键配合结构做了间隙预留，确保虚拟装配后可实现完整的动作模拟。渲染阶段采用哑光金属材质作为主体C型架的表现材质，还原钢制构件的磨砂金属质感，调节旋钮、铰接螺栓等紧固件采用亮面镀铬材质，通过调整环境光反射参数凸显金属零件的加工光洁度，制动摩擦块采用哑光橡胶材质，通过细微的凹凸纹理贴图模拟摩擦片的粗糙接触面，提升模型的真实感。结构设计上采用半环抱式C型主体框架作为承载基础，框架一端设置带手柄的快速锁紧调节结构，可快速调整开合幅度适配不同尺寸的安装基准，另一端设置螺纹微调结构，通过顶部的调节螺杆实现制动压力的精准控制，两侧下端对称设置带复位结构的制动块安装座，铰接部位采用销轴加防松螺母的固定形式，既保证制动块可随压力变化自适应贴合接触面，又能避免长期动作后出现结构松脱。设计思路围绕双周期制动的动作需求展开，将快速粗调与精准微调两个调节环节整合在同一主体结构上，省去额外的转接构件，整体结构紧凑无冗余零件，所有受力部位均做了圆角过渡处理避免应力集中，摩擦块采用快拆式安装结构，可根据磨损情况快速更换，无需拆解整个主体框架，兼顾了使用过程中的调节效率与维护便利性，模型完成装配约束后可直接用于动作仿真演示，验证不同调节行程下的制动行程与压力变化，也可作为专用功能鞋、鞋类性能测试设备的配套结构参考。
