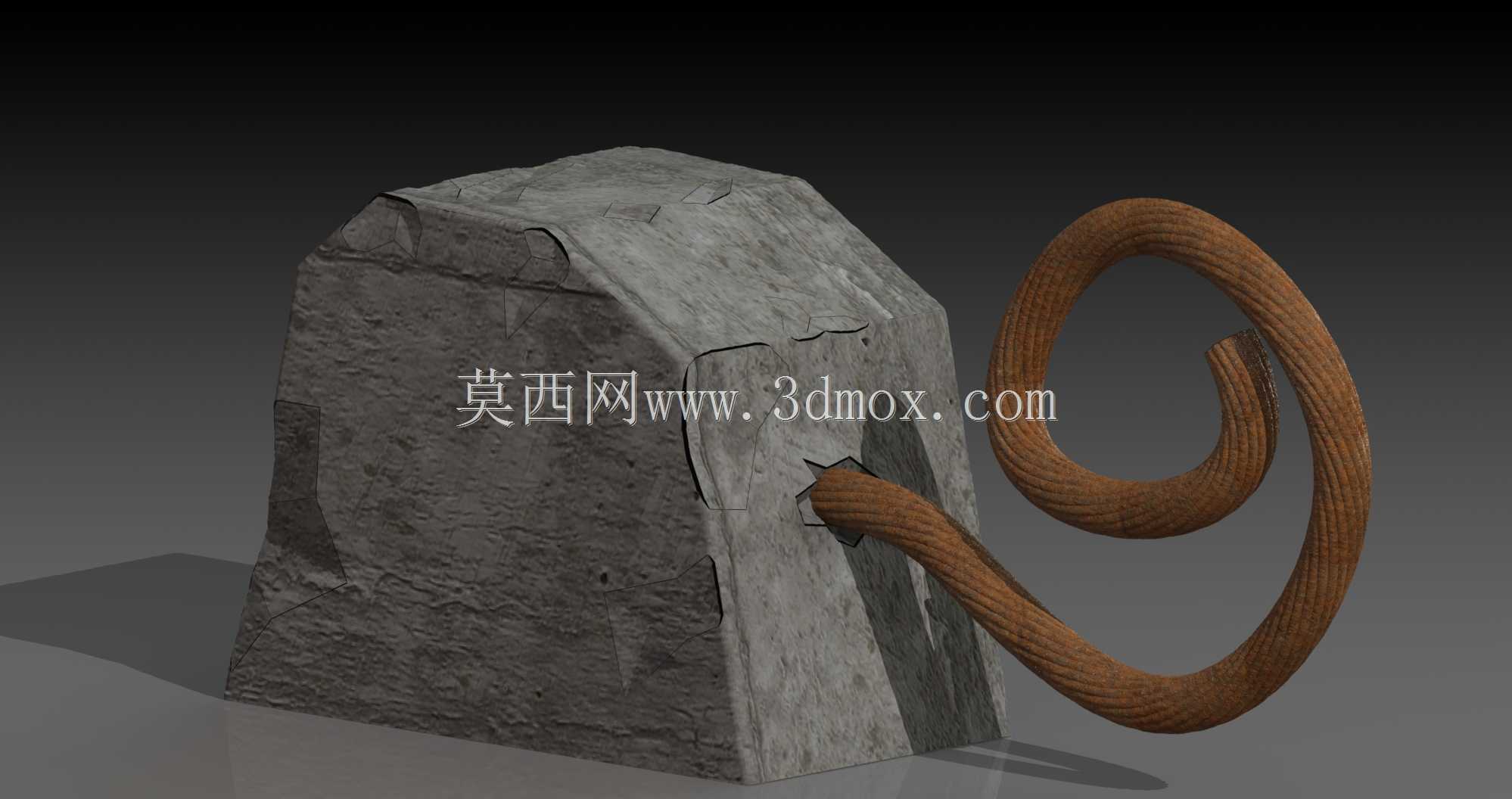

带破损缆线的混凝土基座构件

　　在工业厂区、老旧市政管线、影视置景以及虚拟仿真场景搭建中，这类带穿出破损缆线的混凝土基座是十分常见的写实构件，很多做场景三维还原的结构设计师，在搭建老旧工业区、战后废墟、废弃管线段的数字孪生场景时，往往会忽略这类细节构件的真实质感，导致整体场景的真实度打折扣。从实际工程用途来看，这类混凝土基座原本的作用是承托地面管线的转向支撑，内部预埋穿线通道，让铠装缆线从基座内部穿出完成走线转向，避免缆线直接贴地被过往设备碾压、被积水浸泡，在老旧厂区的户外供电、通讯管线布设中应用十分广泛，很多服役超过二十年的厂区里，这类基座因为长期受户外温变、冻融循环影响，表层混凝土会出现不规则的开裂、边角崩缺，穿出的缆线也会因为绝缘层老化、

　　外力拉扯出现外皮破损、缆股外露的情况，是工业场景岁月痕迹的典型载体。做这个构件的三维设计时，首先要跳出规整工业零件的建模思路，不能把混凝土块做成棱角分明的标准几何体，要先还原混凝土浇筑后自然形成的边角弧度，再叠加长期风化、磕碰带来的缺损：比如基座顶部因为长期堆放杂物、被工具磕碰形成的不规则凹坑，迎水面因为长期雨水冲刷形成的表层水泥浆流失带来的粗糙骨料外露质感，穿线口位置因为缆线长期晃动摩擦形成的豁口缺损，这些细节不是靠贴图随便叠加就能实现的，要在模型布线阶段就做出几何结构上的高低差，避免后期渲染时出现质感浮于表面的问题。缆线部分的设计要重点还原受力形态，不能做成规整的螺旋造型，要考虑缆线自身的重量：

　　从穿线口穿出的部分因为重力自然下垂，再因为后期被外力拉扯形成不规则的盘绕弧度，破损位置的缆股要做出散开的毛躁感，每一股钢丝的扭转方向要和铠装缆线的实际绞合方向一致，不能出现纹理方向错乱的问题。从安装边界来看，这类基座的底部一般是直接预埋在硬化地面里，预埋深度大概在基座总高度的四分之一左右，建模时要预留出底部和地面衔接的毛边，不要做成平整的切面，避免安装到场景里时出现和地面衔接生硬的问题；基座的整体尺寸没有统一的强制标准，一般根据穿出缆线的直径调整，常规适配直径30-50mm铠装缆线的基座，地面以上部分的尺寸大概在400mm见方、高度500mm左右，穿线孔的直径要比缆线直径大20mm左右，预留出缆线晃动的间隙，

　　这也和实际工程里穿线管护口的预留间隙要求一致。在场景适配性上，这个构件既可以单独作为老旧管线场景的点缀，也可以和周边的杂草、积水、散落的水泥碎块搭配，还原废弃厂区的真实质感，做结构验证时要注意，混凝土部分的材质粗糙度要设置在0.8-0.9之间，不能出现过高的反光，破损位置的骨料颗粒要做出随机的大小分布，不要出现重复纹理；缆线部分的材质要区分老化外皮和裸露钢缆的质感差异，老化的橡胶外皮粗糙度在0.7左右，裸露的钢缆部分因为氧化会带有暗红色的锈迹，粗糙度稍低，同时要做出钢缆表面的细微金属反光，避免整体质感发闷。很多新手建模时容易把这类构件做的过于“干净”，棱角分明没有缺损，缆线的造型过于规整，反而失去了真实感，实际上这类长期在户外服役的构件，每一处缺损都有对应的形成逻辑：比如基座朝向道路的一侧缺损更多，是因为过往车辆、工具的磕碰概率更高，穿线口下方的混凝土颜色更深，是因为长期顺着缆线流下的雨水夹带灰尘形成的水渍，这些逻辑上的细节，才是让三维模型具备真实感的核心，而不是单纯靠高精度的贴图来堆砌。
