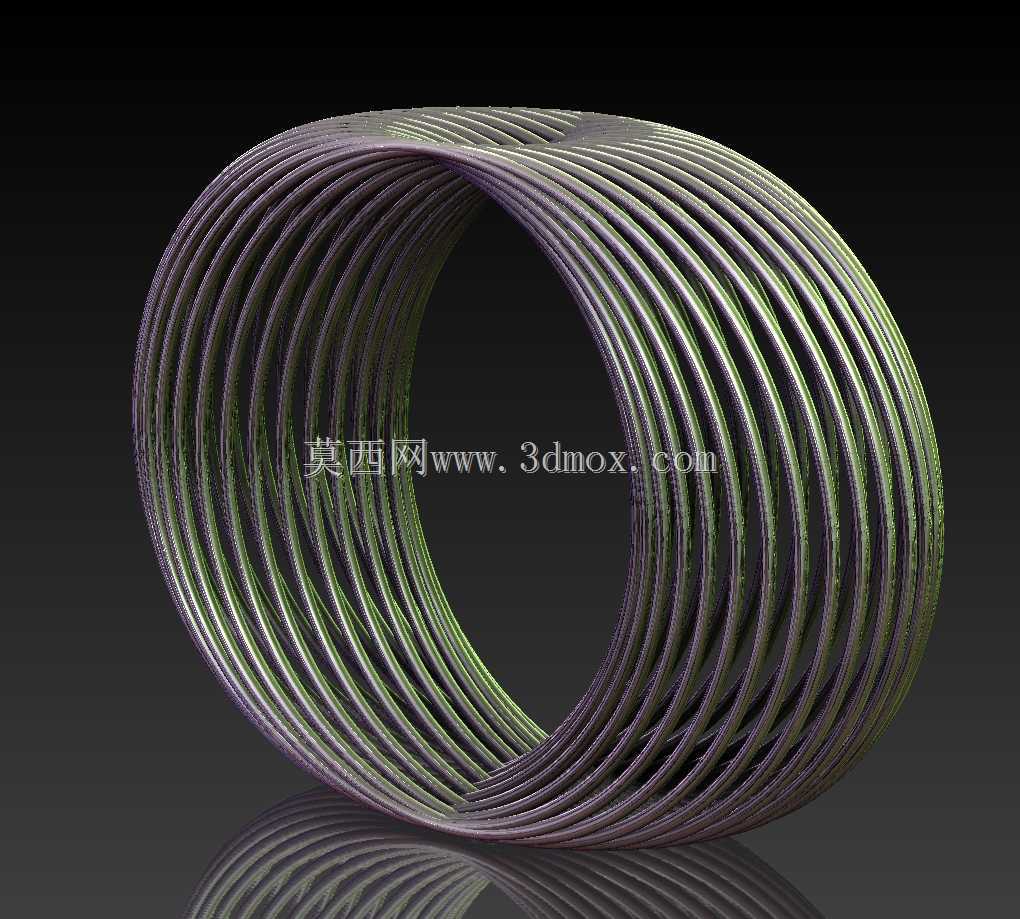

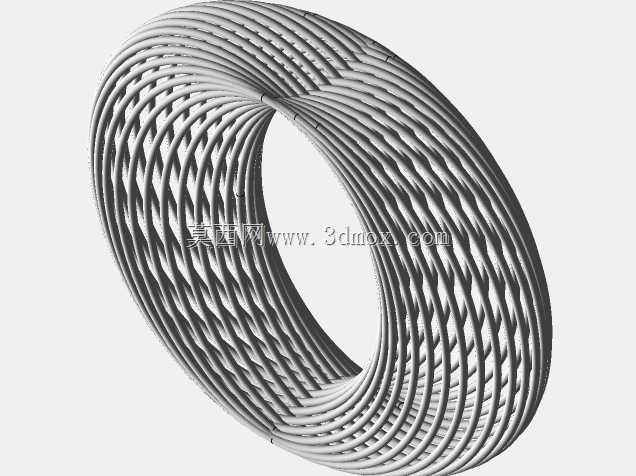

闭合式椭圆螺旋曲面结构件

　　这类闭合椭圆螺旋结构的设计，最初是在流体输送设备的导流段优化项目中接触到的，当时要解决的是变截面流道内介质紊流导致的压损过高问题，常规的圆柱螺旋导流片在椭圆截面的流道内无法贴合壁面，会形成局部滞流区，才萌生了做这种全贴合闭合螺旋曲面的想法。从实际应用场景来看，这类结构并不局限于流体领域，在特种输送的无轴螺旋机构、柔性线缆的环形收纳导向槽、艺术装置的支撑骨架、甚至是部分热交换设备的扰流元件上都能看到类似的构型，核心是利用连续变化的螺旋曲率，实现无断点的平滑导向，避免传统拼接螺旋在接缝处产生的卡滞、流阻突变问题。

　　设计这类结构的时候，最先要确定的是椭圆基准面的长短轴比例，这个参数直接决定了整个构件的安装边界——如果是嵌入到椭圆截面的筒体内，长轴尺寸必须比筒体内径小0.2到0.5毫米的安装间隙，短轴方向要根据螺旋升角的变化预留热膨胀余量，尤其是在输送高温介质或者作为运动构件使用时，不同曲率位置的线速度差会带来不均匀的热变形，要是前期没留够边界间隙，运行过程中很容易出现刮壁、卡滞的故障。我之前做过的一款用于粉体输送的同类型螺旋，就是因为短轴方向间隙只留了0.1毫米，运行半小时后因为摩擦升温膨胀，直接和筒壁抱死，拆检的时候发现螺旋曲率最大的位置磨损量超过了1毫米，后来调整了长短轴的比例，把短轴方向的单边间隙放大到0.4毫米，同时优化了螺旋线的导程变化规律，才解决了这个问题。

　　从功能特性上来说，这种闭合椭圆螺旋和普通圆柱螺旋最大的区别，是它的螺旋升角是沿着椭圆周向连续变化的，在长轴端点位置升角最小，短轴端点位置升角最大，这种变升角的特性如果用在物料输送上，能在短轴位置实现物料的快速翻动，长轴位置实现平稳输送，避免粉体物料在输送过程中出现结拱、堵料的情况；如果用在换热设备上，变曲率的曲面能不断改变换热介质的流动方向，破坏边界层的层流状态，换热效率比等直径圆柱螺旋扰流片高30%左右。设计的时候不能直接用普通螺旋扫描的命令生成，那样做出来的曲面在长短轴过渡位置会出现曲率突变，不光外观有棱线，实际使用的时候还会在突变位置产生应力集中，作为运动构件使用时很容易在这个位置出现疲劳断裂。正确的建模思路是先绘制两个正交的椭圆基准线，分别在长轴和短轴端点位置定义不同的导程参数，用可变截面扫描的方式，让截面沿着引导线扫描的时候，同步根据所在位置的椭圆曲率调整扭转角度，保证每一圈螺旋的截面法向始终和椭圆基准面垂直，最后做闭合端的曲率连续过渡，才能得到整个曲面顺滑无折点的结构。

　　安装边界的确定还要考虑配套的支撑结构，因为这种闭合螺旋是环形整体结构，不能像普通分段螺旋那样做中间支撑，只能在两端的连接法兰位置做固定，所以设计的时候要校核螺旋圈体自身的刚度，尤其是大尺寸的构件，要是圈条的截面直径选得太小，自身重力会导致螺旋下部下垂，和安装筒壁产生摩擦。之前做过一个外径1.2米的同类型结构，最初选的圈条截面是10毫米的圆钢，仿真的时候发现下部最大下垂量超过了3毫米，已经超过了预留的安装间隙，后来把圈条截面改成12毫米，同时在螺旋内部增加了三根沿椭圆长轴、短轴布置的隐形支撑肋，才把下垂量控制在0.3毫米以内，满足安装要求。另外在做导向类用途的时候，螺旋表面的粗糙度要控制在Ra1.6以下，尤其是和线缆、物料接触的位置，不能有建模留下的微小棱边，不然长期摩擦会刮伤线缆保护层，或者造成物料颗粒的破碎。

　　很多人做这类结构的时候容易忽略螺旋首尾闭合处的过渡处理，直接把扫描的起点和终点硬接在一起，那个位置会出现一个明显的接缝，不光影响外观，要是作为输送构件使用，接缝位置会挂住物料纤维，时间长了就会缠堵。正确的做法是在扫描的最后半圈做导程的渐变收束，让首尾连接位置的曲率和相邻圈体完全一致，做到肉眼看不到接缝，手摸过去没有台阶感，才能满足实际使用的要求。我之前帮客户优化过一个3D打印的艺术装置用的螺旋骨架，就是因为首尾接缝处理不好，打印出来的构件在接缝位置有明显凸起，后期打磨花了快两天时间，后来调整了扫描轨迹的过渡段参数，直接打印出来的构件就没有接缝问题，省了很多后处理的功夫。

　　这类结构的参数化设计也很重要，因为不同应用场景下需要的椭圆长短轴比例、螺旋圈数、导程大小、圈条截面尺寸都不一样，要是每次都重新建模效率很低，我一般会把长短轴长度、圈数、圈条直径、导程系数这几个参数设成可变量，输入不同的参数就能直接生成对应的模型，不用每次重新画引导线，不管是做小尺寸的线缆导向环，还是大尺寸的输送螺旋，都能快速调整出符合安装边界的模型，也方便后续根据现场安装的实际情况做尺寸微调。
