卡车驱动桥带制动总成三维结构

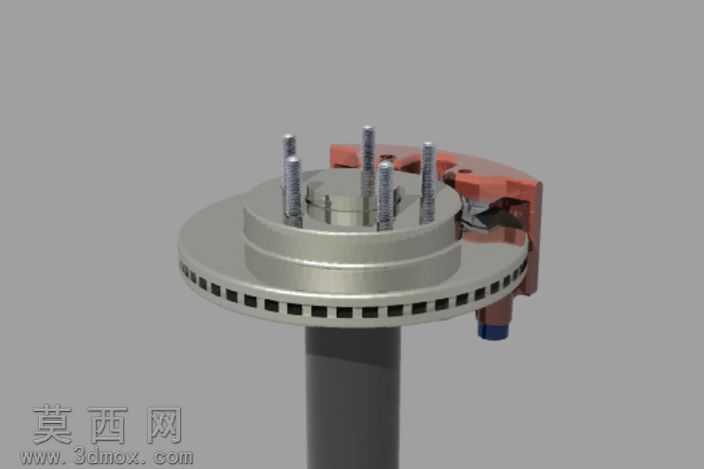

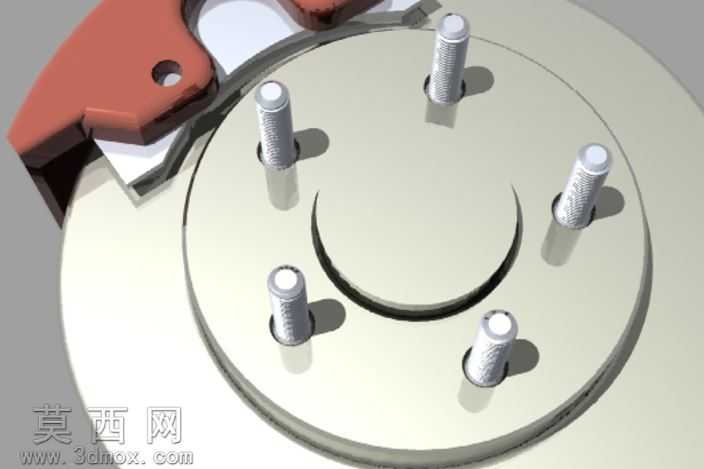

本模型为卡车驱动桥带盘式制动的完整总成结构，采用三维参数化建模方式完成全零件的独立构建与装配，建模过程中严格遵循商用车底盘部件的实际尺寸比例与装配逻辑，每一个零件都保留了可编辑的建模特征，方便后续根据不同车型参数进行调整修改。模型整体还原了驱动桥的核心构成，包含中间的主减速器壳体、两侧的桥壳半轴套管、两端的盘式制动器总成、制动卡钳、制动盘、轮毂连接法兰等核心部件，各部件之间的装配约束完全按照实际机械连接关系设置，可清晰展示驱动桥的动力传递路径与制动系统的工作布局。在材质与渲染表现上，桥壳主体采用铸钢材质的哑光金属质感，还原铸造部件表面的细微颗粒纹理；制动盘采用灰铸铁材质，表面带有真实的刹车磨损纹理与通风盘的散热沟槽结构；制动卡钳采用铸铁搭配红色高温漆的外观表现，还原制动部件的实际视觉特征；半轴套管采用热轧无缝钢管的金属质感，各连接螺栓、轴承部位都做了金属高光与倒角细节处理，整体渲染效果真实细腻，可清晰区分不同功能部件的材质差异。结构设计上，该驱动桥采用整体式桥壳结构，具备更高的承载强度，适配重载卡车的使用需求，两端的盘式制动器相比鼓式制动器具备更好的散热性能与制动稳定性，卡钳的安装位、制动盘的连接孔位都按照行业通用标准设计，主减速器壳体的连接法兰预留了传动轴对接的安装结构，轮毂法兰保留了车轮螺栓的安装点位，完整还原了驱动桥从动力输入到车轮输出、同时集成制动功能的完整结构逻辑。建模过程中对桥壳的变径过渡、主减速器壳体的加强筋结构、制动卡钳的活塞腔结构都做了精细化的特征还原，没有过度简化关键受力与功能结构，可用于底盘结构教学、车型改装参考、零部件结构分析等场景，通过拆解装配约束还可直观展示各部件的装配顺序与配合关系，帮助理解商用车驱动桥的工作原理与结构设计要点。
