车门限位止回阀总成结构设计

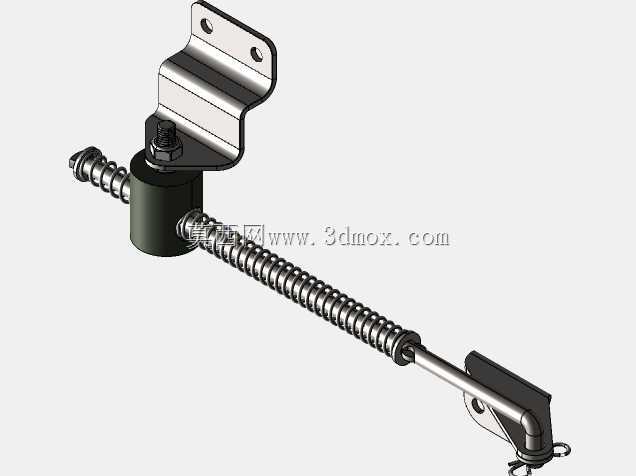

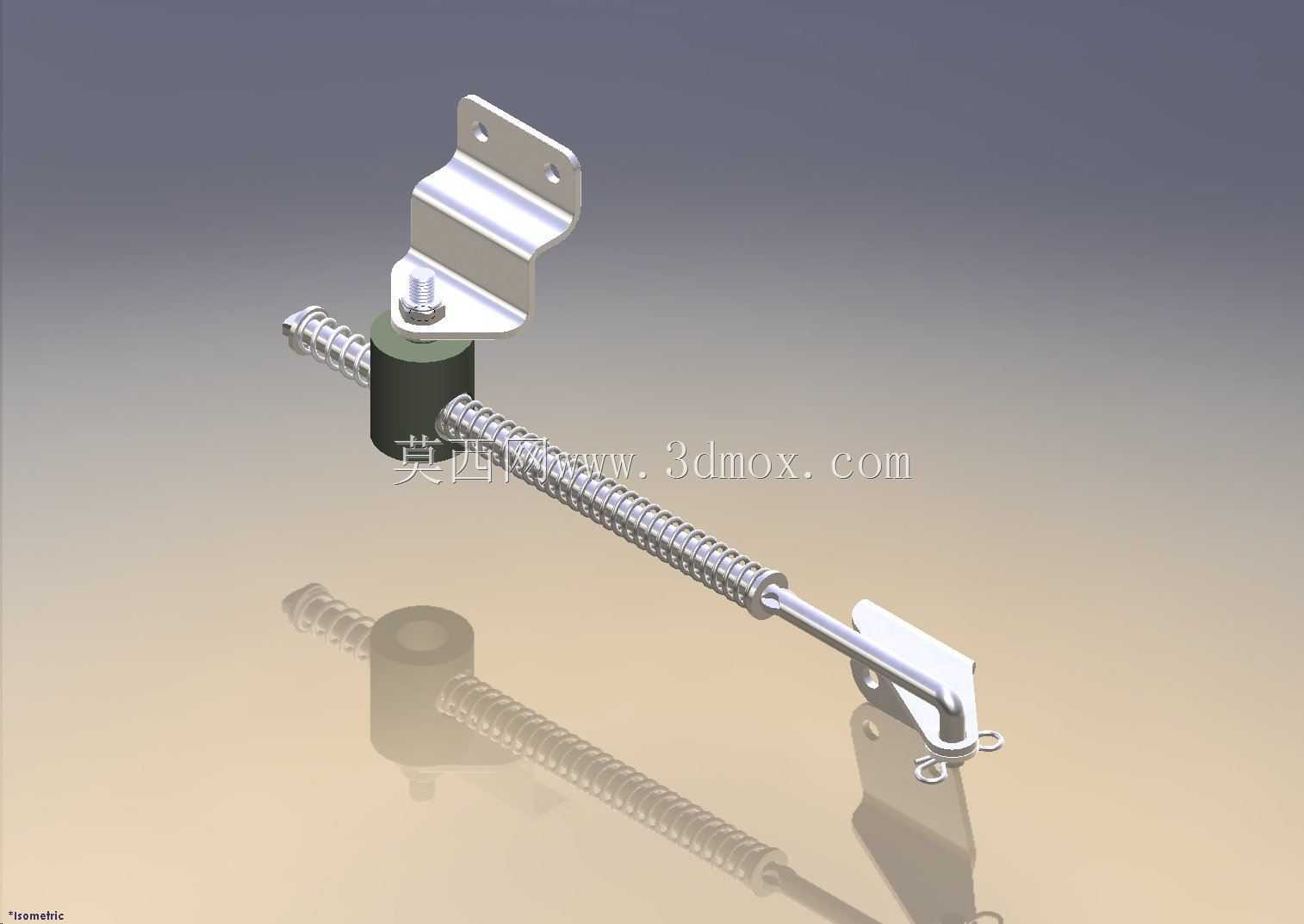

　　日常做车身附件结构校核时，这类车门止回限位组件是车门系统里容易被忽略但直接影响使用质感的部件，很多新手做车门结构建模时，往往只关注铰链、门锁的布置，忽略了开门过程中的档位保持与止回限位，最后做运动仿真时才发现车门要么开启后无法固定在常用开度，要么过坎时车门出现自行移位的问题。这套组件的核心作用，是在车门开启到不同常用角度时提供稳定的档位阻尼，同时在车辆停放在有坡度的路面时，避免车门因为自重出现意外滑动关闭或者过度开启，不管是左舵还是右舵车型，左右车门的安装逻辑是通用的，只需要调整安装支架的镜像角度就能适配两侧车门的安装位。从结构组成来看，整套构件分为三个核心部分：上端的车身侧安装支架、带阻尼缓冲块的导向螺杆组件、

　　下端的车门侧铰接固定座。上端的L型冲压支架做了翻边加强处理，两个安装孔的孔位公差控制在±0.1mm，匹配车身侧的预装焊接螺母，安装面贴有薄型橡胶缓冲垫，避免车辆行驶过程中支架与车身钣金出现硬接触异响。导向螺杆采用梯形螺纹结构，表面做镀锌钝化处理，螺杆上套有两段等节距的圆柱螺旋压缩弹簧，弹簧刚度经过匹配调校，在车门开启过程中，下端的铰接座沿着螺杆轴向滑动时，弹簧会提供渐进式的阻尼反馈，当滑动到预设的档位卡槽位置时，阻尼块会卡入卡槽实现位置保持，不会因为外力轻微扰动就出现移位。中间的黑色阻尼块采用耐老化的丁腈橡胶材质，邵氏硬度控制在65±5度，既保证卡入档位时有足够的保持力，又不会因为硬度过高导致开关门时出现明显的撞击异响，

　　阻尼块与螺杆的配合间隙留了0.2mm的活动量，避免长期使用后因为橡胶溶胀出现卡滞问题。下端的车门侧固定座采用铰接式结构，连接端带开口销防脱结构，能够适应车门开关过程中的角度摆动，不会因为运动轨迹的偏差导致螺杆出现别劲卡滞。做安装边界校核时需要注意，上端支架的安装面要与车身A柱或者B柱的钣金面完全贴合，支架伸出长度要避开内饰板的安装空间，下端固定座的安装位置要与车门内板的加强筋位置重合，避免长期受力导致车门钣金出现凹陷变形。整套组件的有效行程覆盖车门从全闭到最大开启角度的滑动距离，在最大开启位置时，弹簧压缩量达到设计最大值，提供硬限位保护，避免车门铰链开启角度超过极限导致铰链变形。很多售后维修场景里，

　　这类部件出现故障的原因大多是安装时螺杆轴线与车门滑动轨迹不平行，导致阻尼块偏磨，或者是弹簧长期使用后出现刚度衰减，导致档位保持力不足，建模时需要重点校核滑动副的同轴度，以及弹簧在全行程内的压缩量变化，避免出现并圈或者失稳的情况。另外在做环境适应性设计时，所有金属部件都要做盐雾试验验证，保证在整车使用周期内不会出现锈蚀卡滞，橡胶阻尼块要满足高低温使用要求，在-40℃到85℃的环境温度范围内不会出现硬化开裂或者过度软化的问题，保证不同气候区域使用时的性能一致性。
