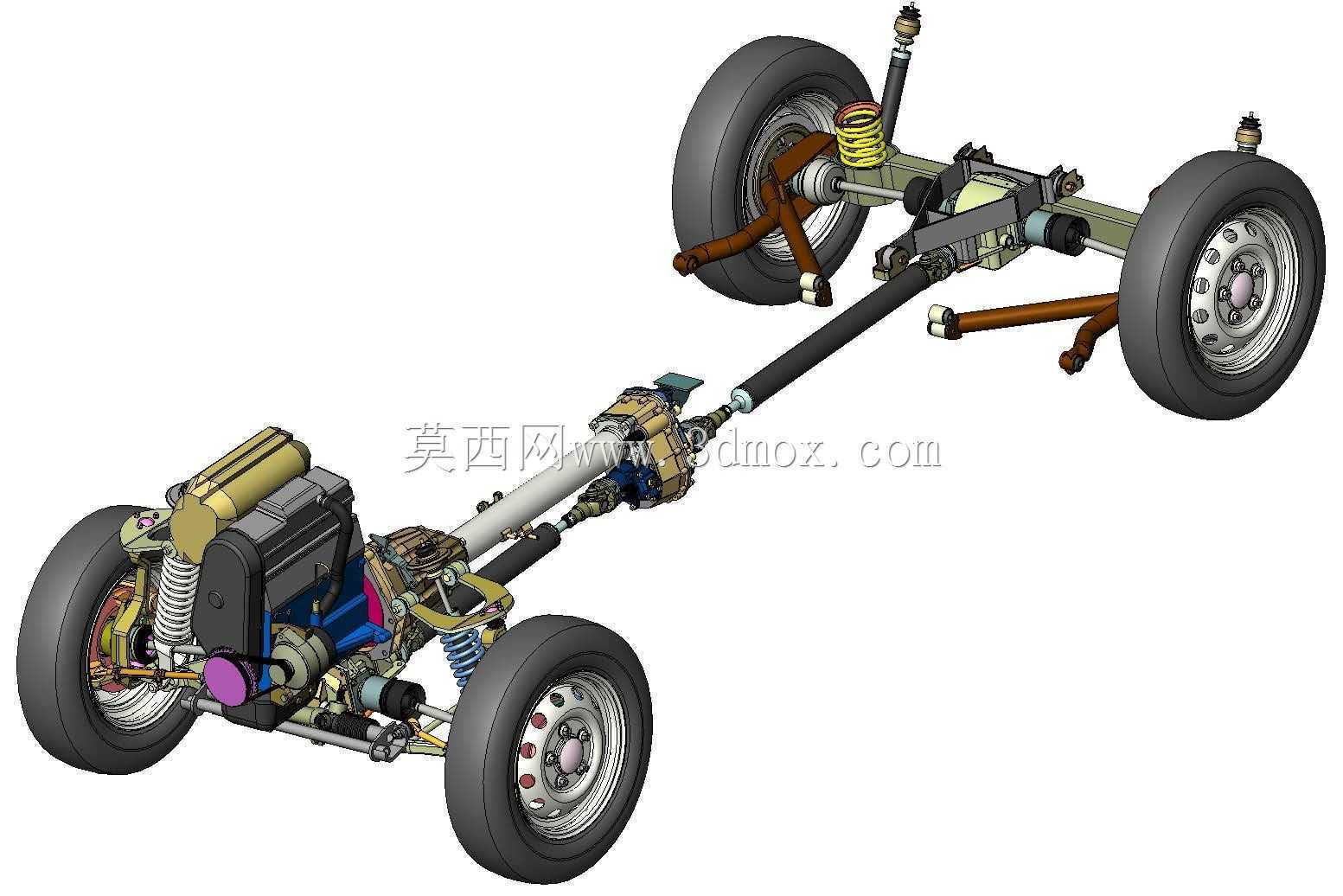

非承载式越野汽车底盘传动悬架总成结构

　　这套底盘结构针对非铺装路面通行场景设计，核心覆盖硬派越野车辆的行驶、传动、缓冲、转向全链路功能，适配需要频繁穿越沟壑、碎石、陡坡地形的作业与通行需求，区别于城市乘用车辆的底盘布局，整体结构预留了充足的离地间隙，避免越野工况下底盘部件磕碰岩石或凸起障碍物。从结构布局来看，前后桥均采用硬轴设计，搭配螺旋弹簧与筒式减震器组成的弹性缓冲单元，弹簧刚度匹配越野场景下的大行程跳动需求，减震器阻尼调校兼顾冲击吸收与车身姿态控制，当单侧车轮遇到凸起或凹陷时，硬轴结构可以保证另一侧车轮的接地面积，减少非铺装路面的车轮打滑概率。传动路径从前端动力单元输出后，通过分动结构将动力分配至前后传动轴，长距离传动轴带有中间支撑结构，抵消车架扭动带来的轴线偏移，

　　前后桥端的主减速器将动力换向传递至轮端，轮边的半轴结构可以承受大扭矩输出下的冲击载荷，避免极限攀爬工况下的传动部件断裂。转向系统采用拉杆式硬连接结构，转向拉杆布置在车桥前方，搭配转向节臂实现车轮的角度偏转，拉杆的安装位置高于车桥最低点，减少越野过程中拉杆被石块撞击变形的风险，转向节的主销倾角匹配大行程悬架的跳动轨迹，避免悬架压缩拉伸过程中出现转向干涉。安装边界方面，车架纵梁采用平直的槽型截面结构，前后悬架的安装支座直接焊接在纵梁腹板位置，动力单元的安装悬置点预留了足够的缓冲间隙，抵消动力输出时的振动传递，油箱、排气等附属部件的安装位均布置在车架纵梁内侧，不会超出底盘的最小离地间隙轮廓。设计过程中优先考虑了部件的可维护性，

　　所有连接螺栓的操作空间均预留了足够的扳手操作余量，车桥、传动轴的连接法兰采用通用的螺栓孔位布局，方便野外工况下的部件更换与检修，减震器、弹簧等易损件的安装位置无需拆卸周边大部件即可完成拆装。轮端的轮毂轴承采用双列圆锥滚子结构，可以承受越野工况下的径向与轴向复合冲击，制动单元的安装位置避开了轮边的泥水飞溅路径，减少泥沙进入制动机构造成的磨损。整套底盘的轴距、轮距参数匹配中型硬派越野车辆的尺寸要求，车架的扭转刚度经过针对性强化，在交叉轴工况下车架的形变量控制在合理范围内，避免车身部件因为车架扭动出现开裂或干涉。分动单元的安装位置靠近整车质心，降低传动轴的长度与角度，减少高速传动过程中的振动，前后传动轴的万向节采用十字轴结构，

　　可以适应大角度的动力传递，满足悬架大行程跳动时的传动轴角度变化需求。悬架的上下限位结构采用橡胶缓冲块，在悬架达到最大压缩或拉伸行程时提供柔性缓冲，避免金属部件硬接触造成的结构损坏，转向限位螺栓可以调整车轮的最大转向角度，避免转向角度过大造成轮胎与车架或悬架部件的摩擦。
