嵌入式面板锁拨杆手柄总成结构

　　这款拨杆手柄总成属于嵌入式面板锁的核心执行部件，日常多应用在特种车辆舱门、工业设备机柜、户外配电箱、移动工具箱这类需要频繁启闭、同时要求锁具表面与安装面齐平的场景，相比外露式锁具，它不会在设备外表面形成凸起，能避免搬运、通行过程中剐蹭勾挂，也能降低外力磕碰导致锁具损坏的概率。

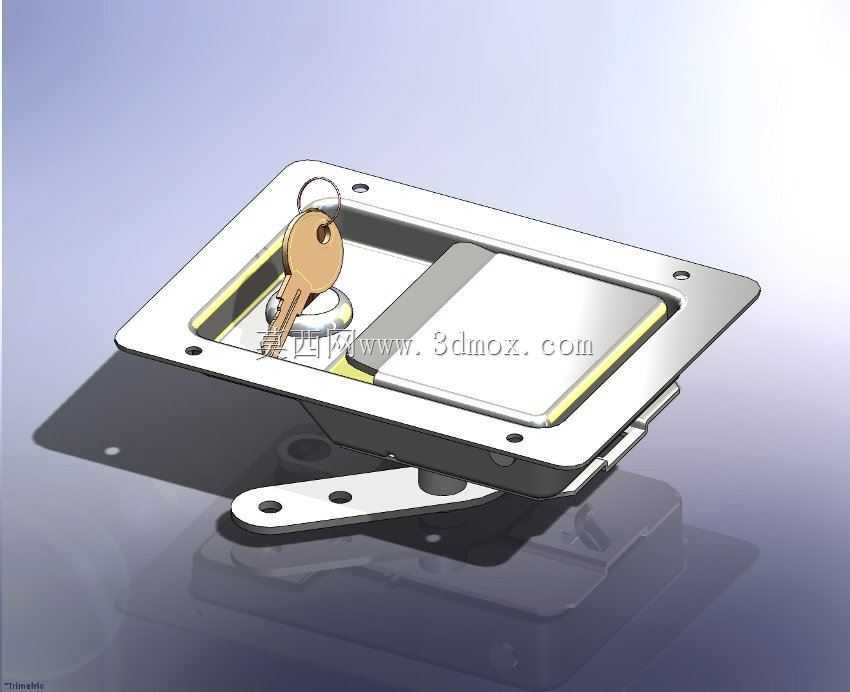

　　从实际使用逻辑来看，这套总成集成了握持开启、锁止限位、安装定位三个核心功能模块：外露的面板部分做了沉边设计，安装时嵌入预先开好的板材安装孔内，面板四周的安装孔通过紧固件与门板固定，安装完成后面板与门板表面保持齐平，没有突出结构。手柄部分采用内藏式折叠设计，非开启状态下手柄完全收纳在面板的凹槽内，需要开启时抠动手柄边缘的抠位翻起手柄，扳动手柄即可带动背部的拨杆转动，通过拨杆的旋转角度变化实现锁舌的伸缩，完成门体的解锁与锁止动作；锁芯集成在手柄基座位置，配套钥匙插入后可限制手柄的翻起动作，实现权限管控，避免非授权人员随意开启。

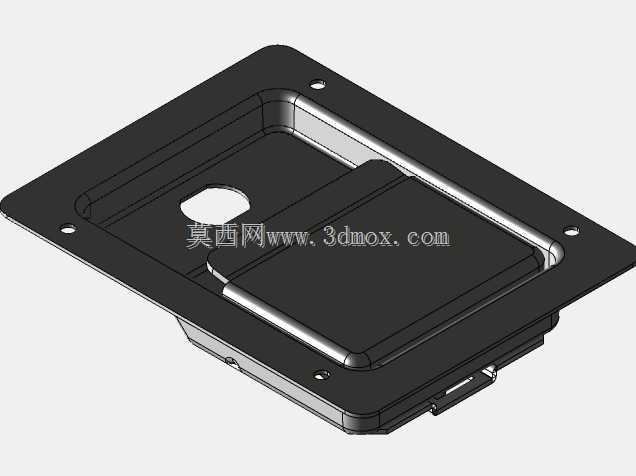

　　设计层面上，整个总成的结构做了分层排布：最外层是装饰与安装一体的金属面板，采用冲压成型工艺，边缘做了圆角过渡处理，既减少安装时的锐边划伤风险，也能提升与门板贴合的密封性；中间层是手柄收纳槽与转轴基座，转轴位置做了衬套预留位，长期扳动使用时能减少转轴部位的磨损，提升锁具的整体使用寿命；背部的拨杆连接位做了可调式结构设计，可根据不同门板的厚度、锁止行程需求调整拨杆的伸出长度与旋转角度，适配不同规格的门体安装需求，不用针对每个门厚单独开模制作配件，大幅降低了配套选型的成本。

　　安装边界方面，这款总成对安装板材的厚度适配范围覆盖1.2mm到3mm的冷轧钢板、铝合金板材或者复合板材，安装时需要在门板上开出对应尺寸的矩形沉孔，沉孔的公差控制在±0.2mm范围内即可保证面板嵌入后无明显晃动，面板四周的安装孔位采用对称排布，安装时不需要额外做定位工装，对齐孔位后拧紧紧固件即可完成固定；背部拨杆的旋转行程预留了足够的安全余量，即使门体存在轻微的加工变形，拨杆也能顺利完成锁止动作，不会出现卡滞、锁不到位的情况。

　　从实际工况适配来看，这款结构的活动部件都做了防松设计，手柄翻起的转轴位置加装了阻尼弹片，扳动手柄时的反馈力度均匀，不会出现松垮晃动的情况，在车辆行驶、设备运行产生持续振动的场景下，手柄不会因为振动自行翻起解锁，锁止状态的可靠性有充足保障；面板与手柄的接触面做了贴合间隙控制，非开启状态下缝隙均匀，户外使用时能减少灰尘、雨水进入锁体内部的概率，降低内部结构锈蚀卡滞的风险，适配户外设备、车载设备的复杂使用环境。
