BAWER嵌入式工具箱T型把手锁结构

　　做特种车辆改装、工业工具箱设计的工程师，大概率都接触过这类嵌入式T型把手锁，这次拆解的这款BAWER V9935结构，是目前欧系卡车侧边工具箱、移动设备舱门应用非常广的一款锁具，很多主机厂的配套工具箱都在沿用这类结构逻辑。

　　先从实际应用场景说，这类锁最核心的使用场景是重型卡车的侧挂工具箱、工程作业车辆的外置储物舱、移动式发电机组的舱门、野外作业设备的防护箱，这类场景有几个共性要求：第一是锁具不能突出安装面板太多，不然车辆行驶过程中容易被飞溅的碎石、路边的树枝剐蹭，甚至在狭窄路段会车时刮到障碍物，所以嵌入式沉台设计是这类锁的核心刚需；第二是锁具要有足够的握持力，戴劳保手套操作的时候也能顺利开合，不能做那种小巧的精致结构，野外作业的时候工人戴厚手套拧不动的锁，完全是不合格的设计；第三是锁具本身要有一定的防水防尘能力，毕竟车辆长期在户外跑，雨水、扬尘顺着锁缝钻进工具箱的话，里面存放的工具、备件很容易受潮生锈。

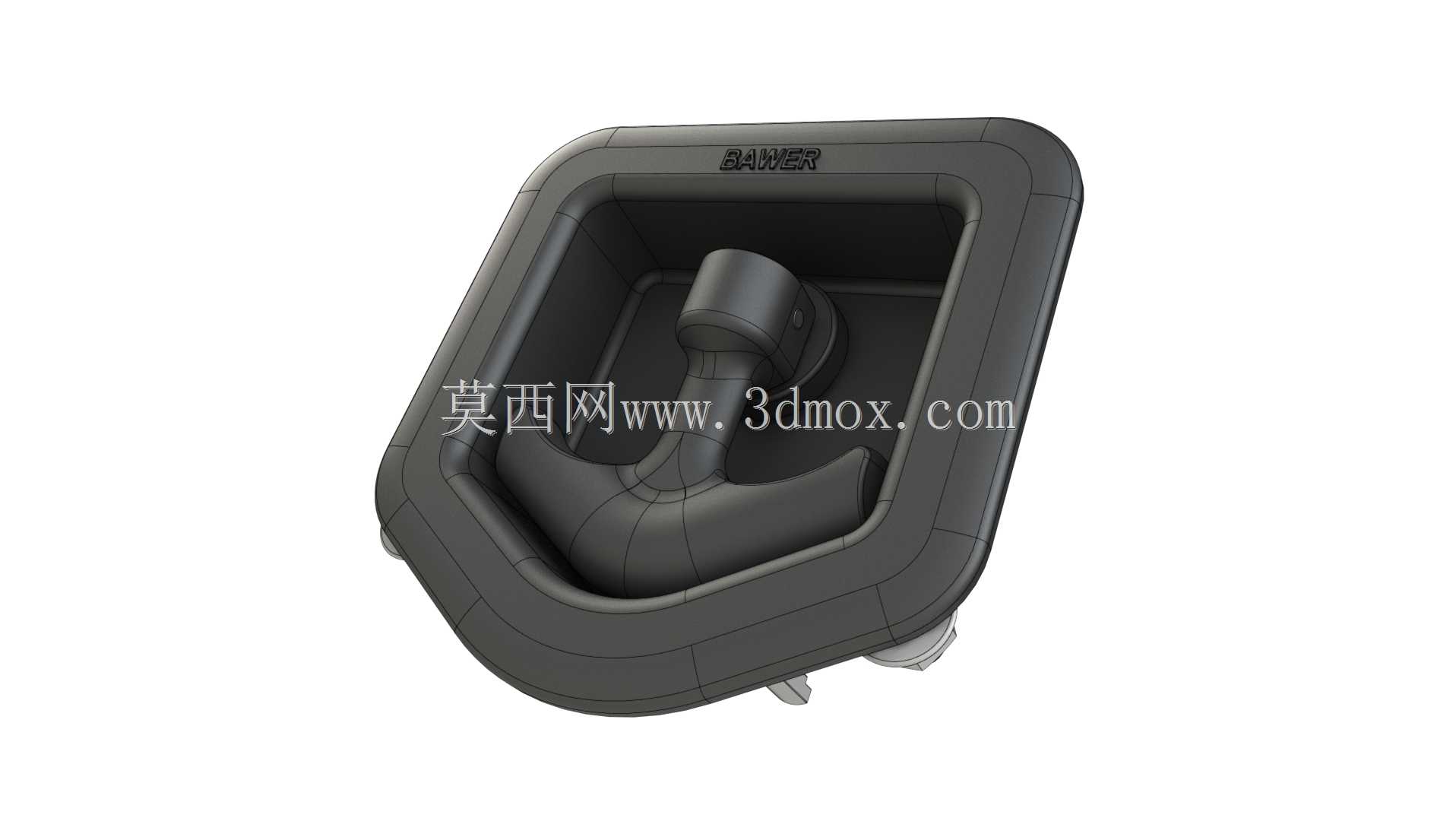

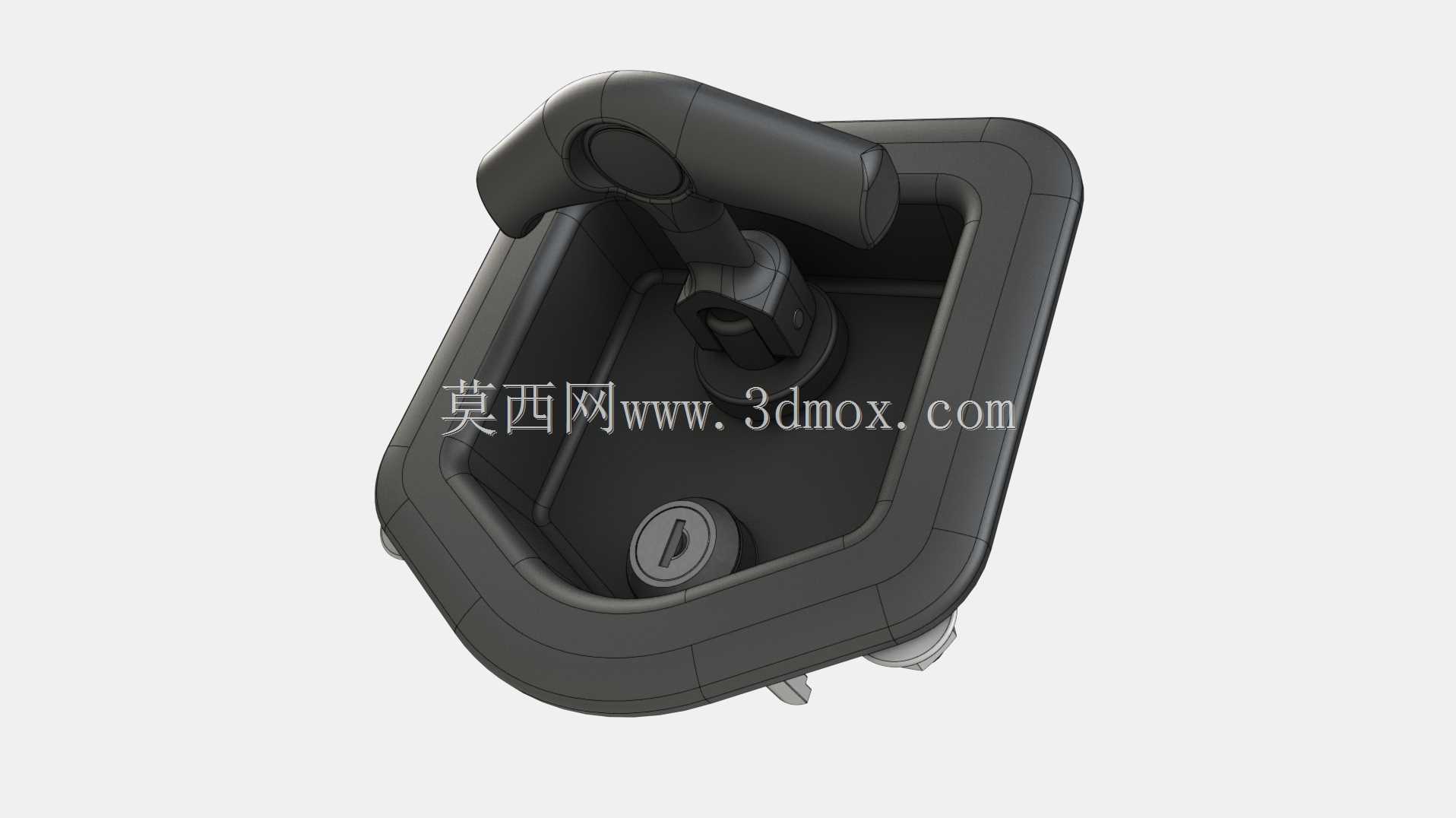

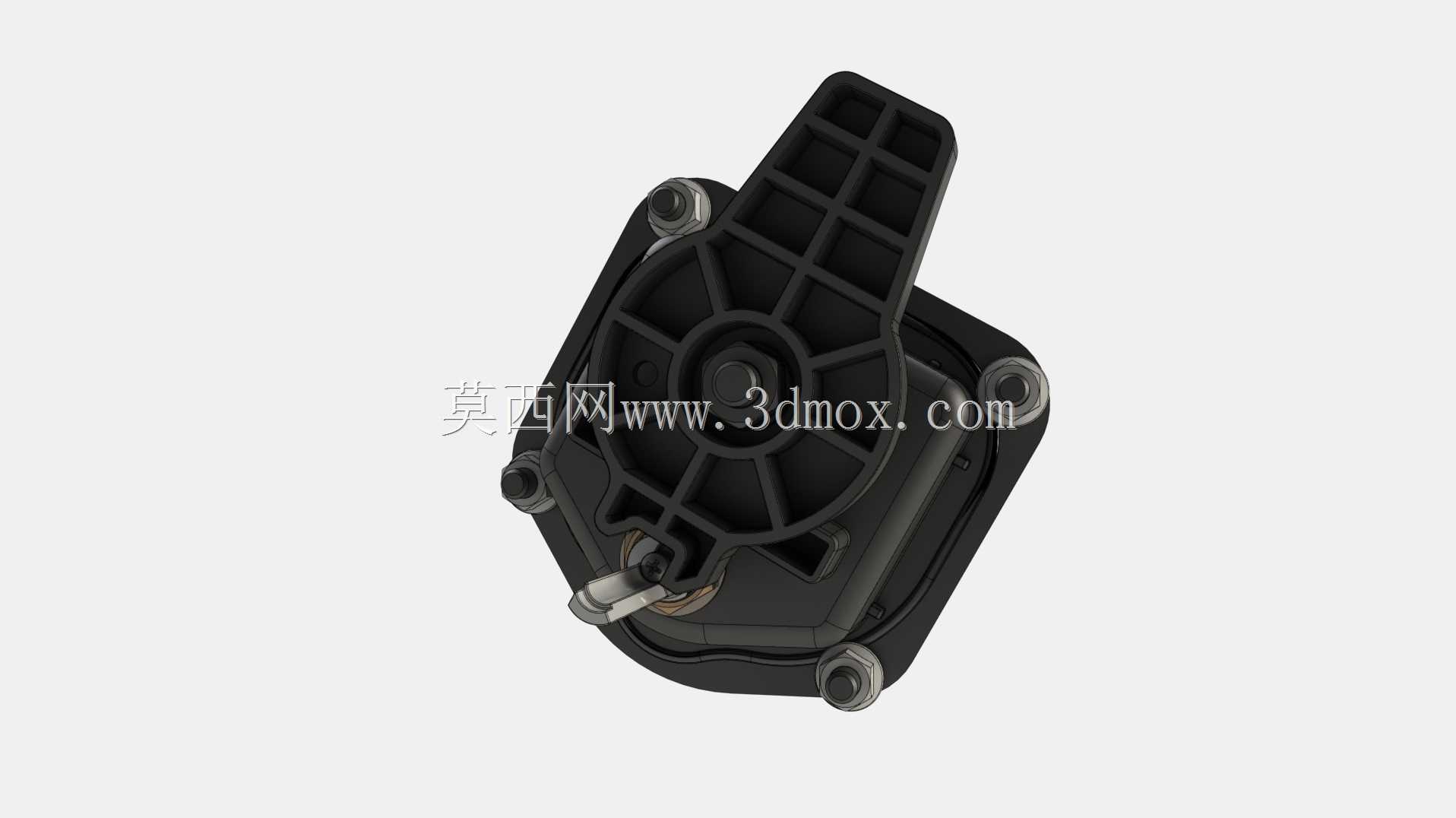

　　从功能特性上拆解，这款锁采用T型旋转把手结构，常态下把手完全收纳在沉台面板的凹槽内，和安装面基本齐平，不会形成突出的勾挂结构，需要开启的时候，把T型把手从凹槽内扳起，旋转90度就可以带动背后的锁舌机构解锁，锁舌采用的是回转式卡舌结构，不是那种推拉式的锁舌，旋转到位之后卡舌会勾住门框内侧的挡边，锁紧状态下有足够的预紧力，能把舱门和门框之间的密封条压紧，避免车辆行驶过程中因为振动出现舱门异响、密封失效的问题。锁的面板做了圆角矩形的沉台设计，四个安装脚在面板背面，安装的时候只需要在门板上开出对应尺寸的方孔，把锁体从外侧嵌入安装孔，背面用卡圈或者螺丝固定就可以完成装配，不需要复杂的焊接或者多工序加工，对批量装配的生产线来说非常友好，能有效减少装配工时。

　　再聊设计思路，这款锁的结构设计完全是围绕户外重载场景做的取舍，首先把手的握持段做了圆弧过渡，没有尖锐的棱角，戴手套操作的时候不会硌手，扳起把手的阻尼做的适中，不会因为车辆振动自己弹出来，也不会因为阻尼太大扳不动。面板的沉台深度刚好能把整个把手完全容纳进去，安装之后面板外表面和门板的突出量不到2mm，完全满足车辆外饰件的突出量安全要求，避免行车过程中的剐蹭风险。锁体的材质搭配也很务实，面板和把手采用压铸锌合金材质，表面做哑光喷塑处理，耐盐雾能力能满足户外长期使用的要求，不会轻易出现掉漆、生锈的问题，背后的锁舌和传动件采用钢质冲压件，强度足够，就算工具箱里放了重型工具，车辆行驶颠簸的时候锁舌也不会出现变形、断裂的问题。

　　关于外形尺寸和安装边界，这款锁的安装面板是圆角矩形结构，整体外轮廓尺寸大概在120mm100mm左右，沉台嵌入部分的尺寸比外轮廓小8mm左右，对应的门板开孔尺寸需要控制在110mm90mm的公差范围内，开孔的四个角要做R8的圆角，避免应力集中导致门板开裂。安装的时候门板的适用厚度范围在1.5mm到5mm之间，不管是薄钢板的冲压工具箱门板，还是较厚的玻璃钢、铝合金舱门板，都可以通过调整背面固定件的压紧量完成安装。锁舌的回转半径大概是35mm，所以安装的时候要注意锁体背后距离箱体内壁、内部安装的其他部件至少要留出40mm的安全间隙，避免旋转把手的时候锁舌和内部结构发生干涉。另外锁的安装位置要距离门板边缘至少20mm以上，保证面板的沉台有足够的安装支撑面，不会因为长期受力出现面板变形。

　　很多工程师在选型这类锁的时候容易忽略一个细节，就是把手扳起之后的操作空间，这款锁的沉台凹槽深度有25mm左右，把手扳起之后和面板之间的间隙有20mm，就算是戴加厚的防寒劳保手套，也能顺利把手指伸进去扳动把手，不会出现抠半天抠不开的情况。另外锁体本身没有外露的弹簧、螺丝等小零件，长期振动使用也不会出现零件脱落的问题，非常适合振动工况比较恶劣的车载场景。在做同类型锁具的三维建模的时候，要特别注意沉台部分的拔模角度，压铸生产的时候面板的沉台侧壁要做至少1.5度的拔模斜度，不然压铸脱模的时候容易出现侧壁拉伤的问题，把手和面板的配合间隙要控制在0.3mm到0.5mm之间，间隙太小容易因为热胀冷缩出现把手卡滞，间隙太大又会出现晃动量太大、手感松散的问题。锁舌的传动部分要做限位结构，保证把手旋转90度就刚好到解锁位置，不会因为旋转过度导致传动机构脱开，这些细节都是这类工业锁具设计里不能忽略的工程要点。
