环保主题异形曲面便携饮用水瓶结构设计

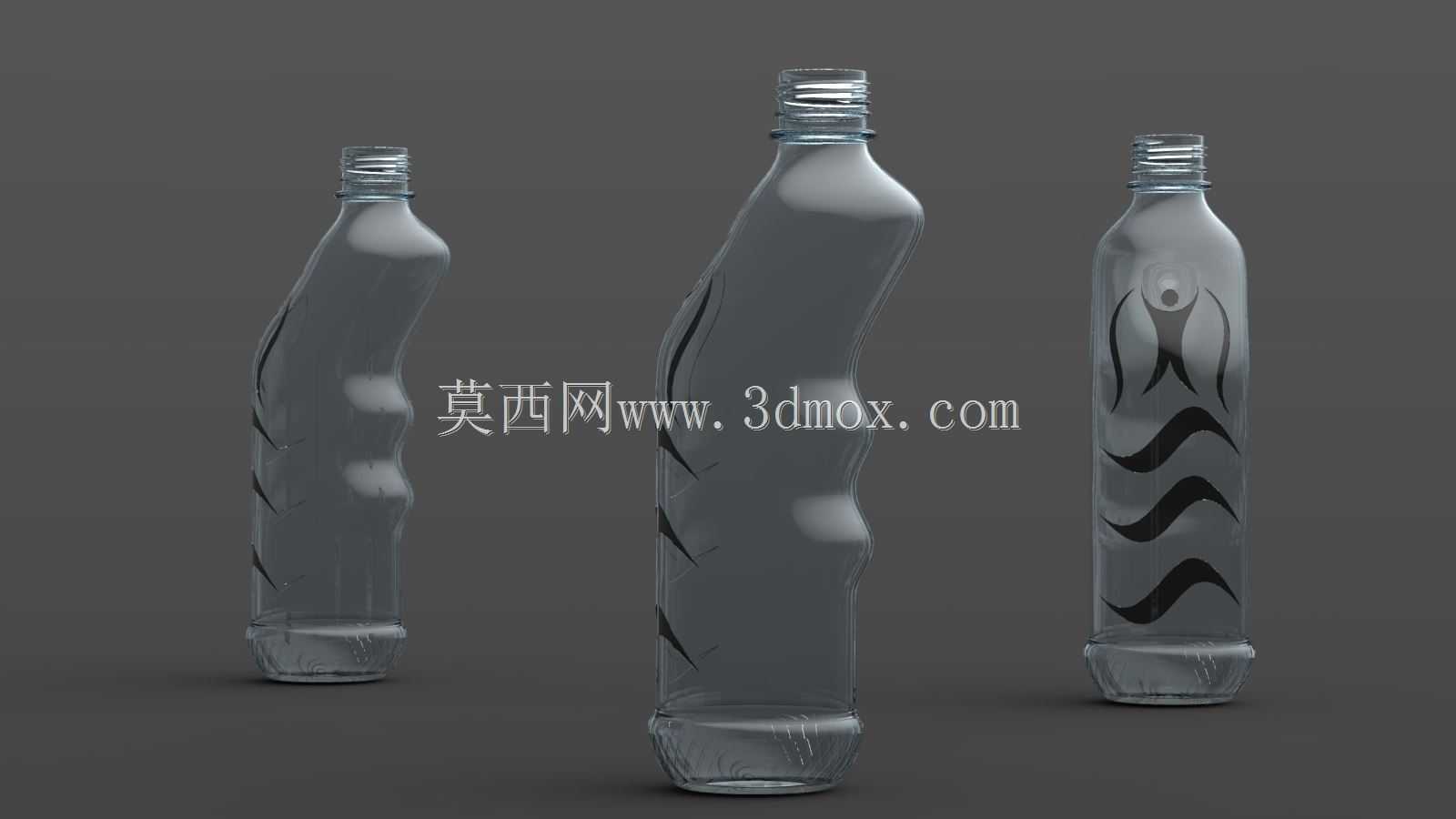

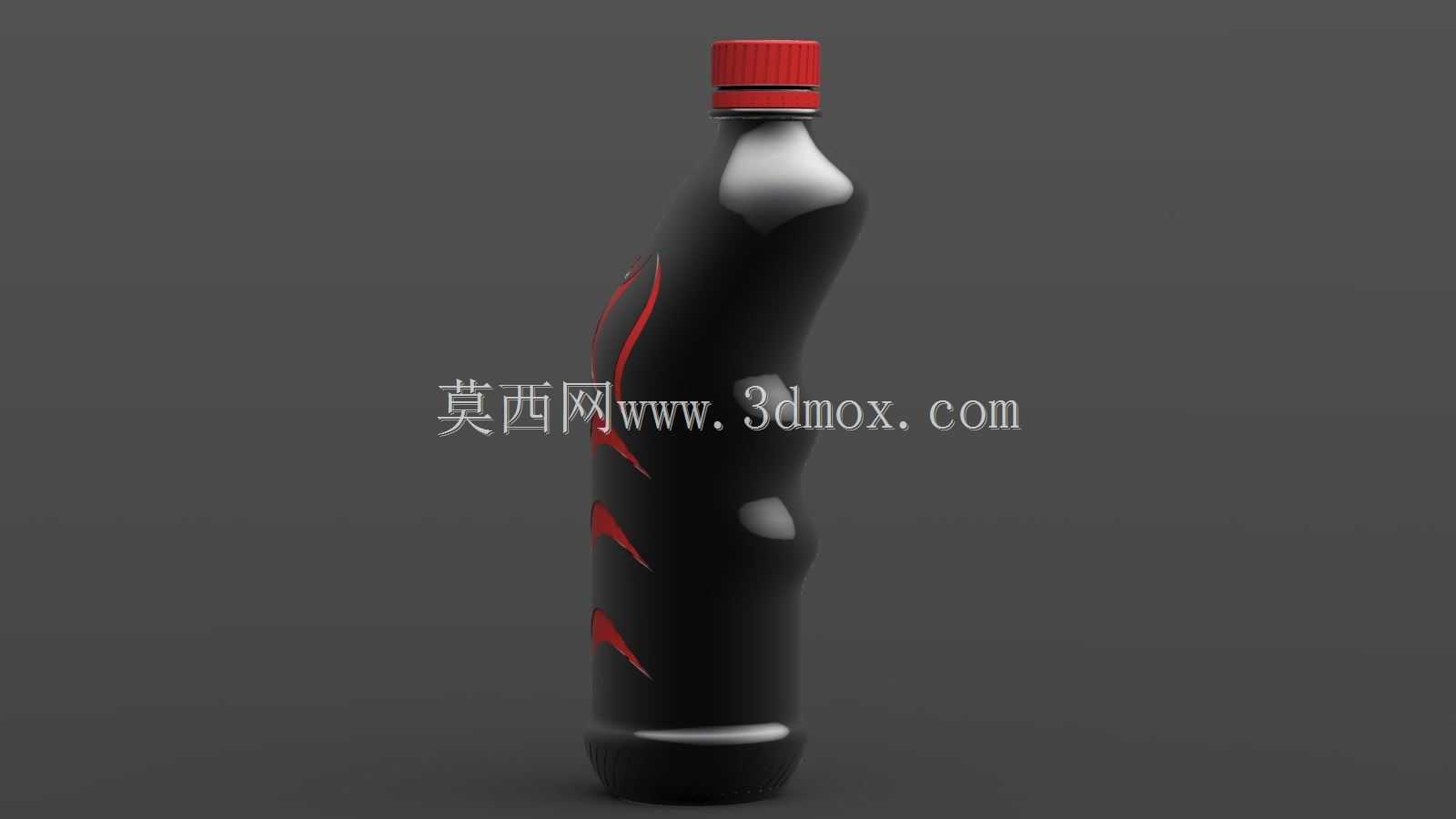

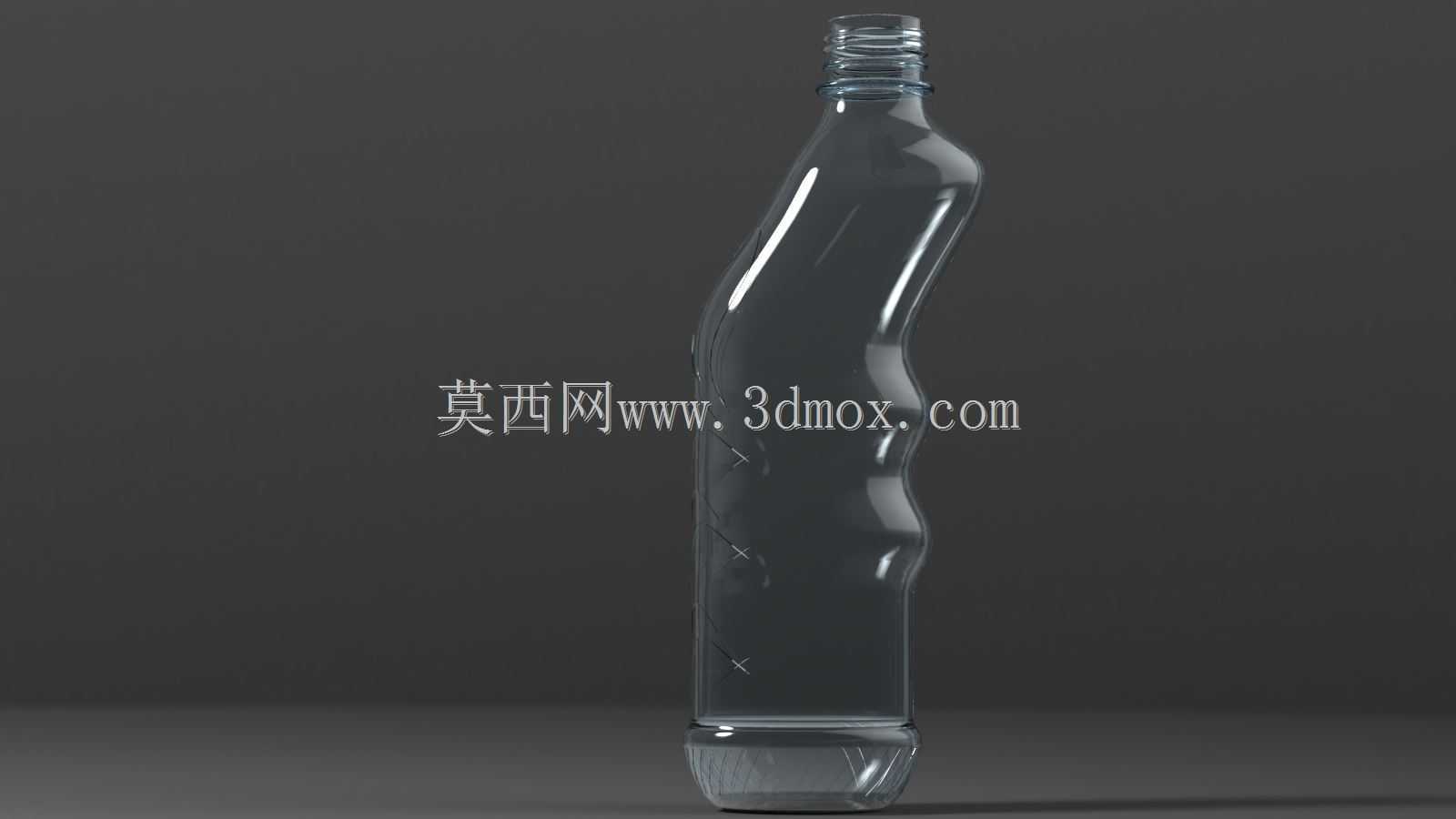

　　这款异形饮用水瓶的结构设计，核心围绕日常饮品便携场景的使用需求展开，同时融入环保理念的视觉传递逻辑，在常规PET吹塑瓶的工艺基础上做了曲面形态的创新调整。从实际使用场景来看，该瓶型适配商超零售、户外出行、活动赛事等多类饮用水供应场景，瓶身的异形曲面并非单纯的视觉创意，而是充分考虑了人手握持的受力边界，常规圆柱形水瓶在握持时容易因瓶身表面凝结的冷凝水出现打滑问题，该设计通过曲面内凹的弧度贴合手掌指节的自然弯曲形态，握持时指腹可贴合曲面凹陷区域，增大接触摩擦力，即使瓶身附着冷凝水也能稳定持握，减少脱手滑落的概率。

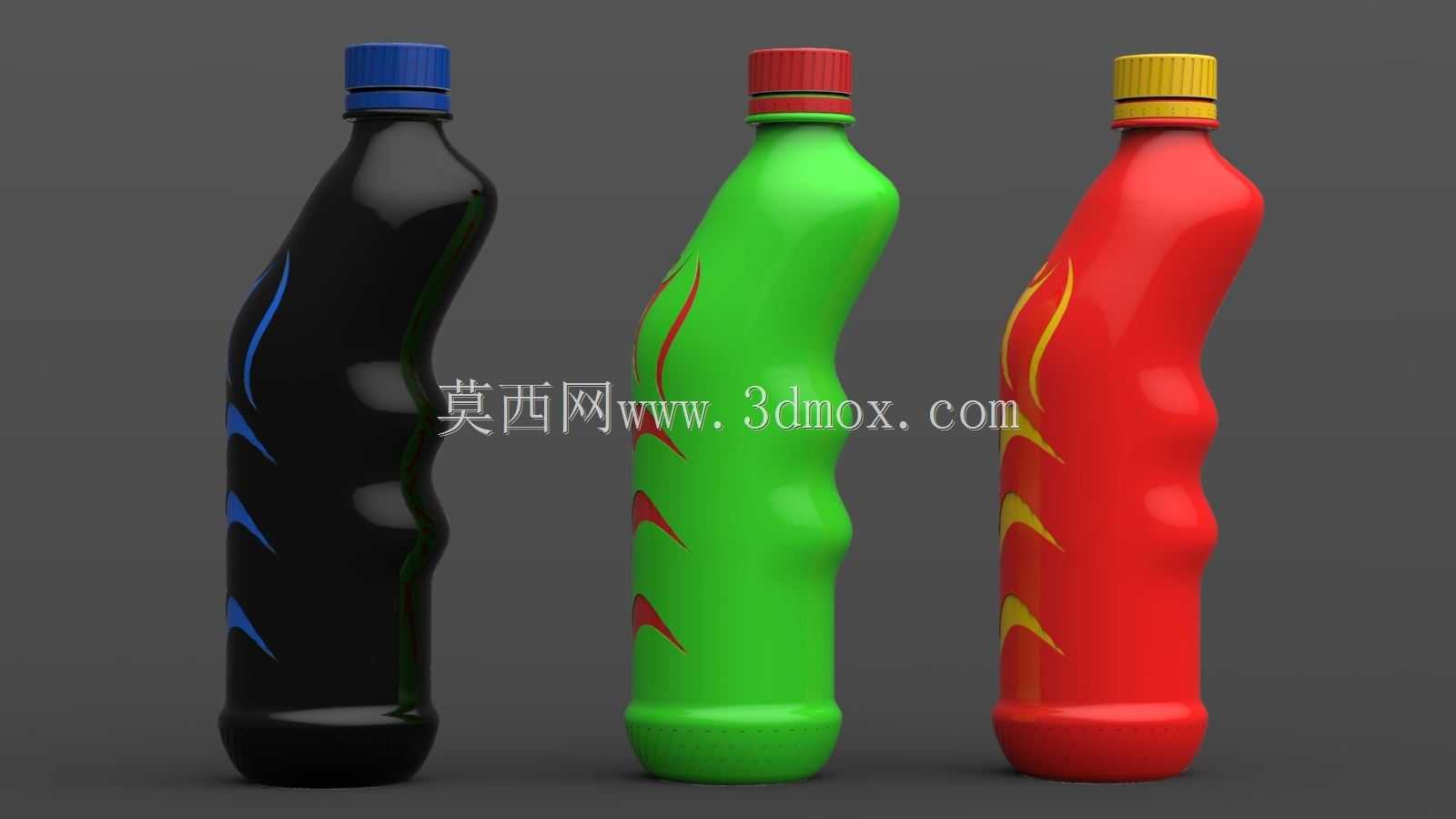

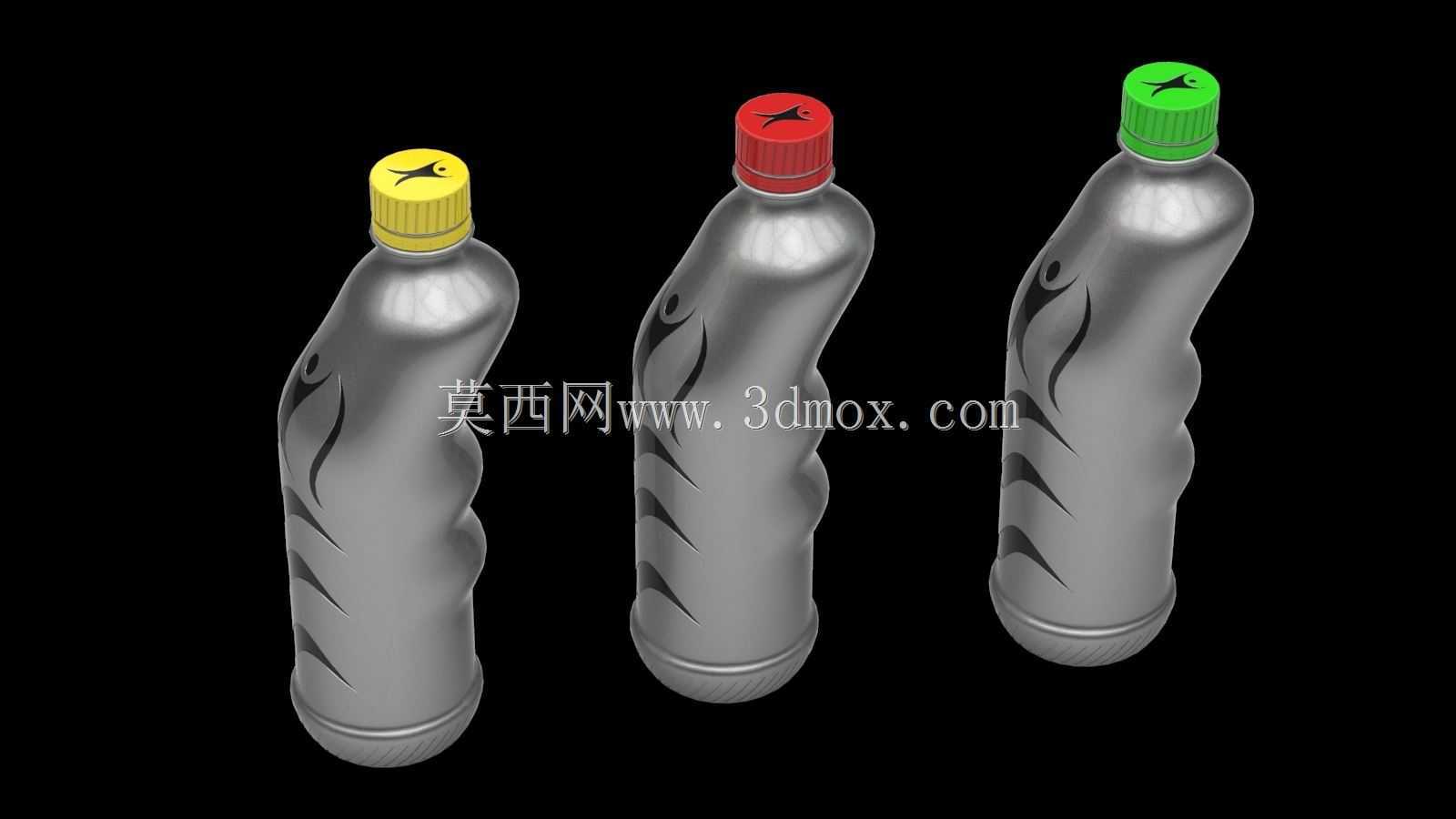

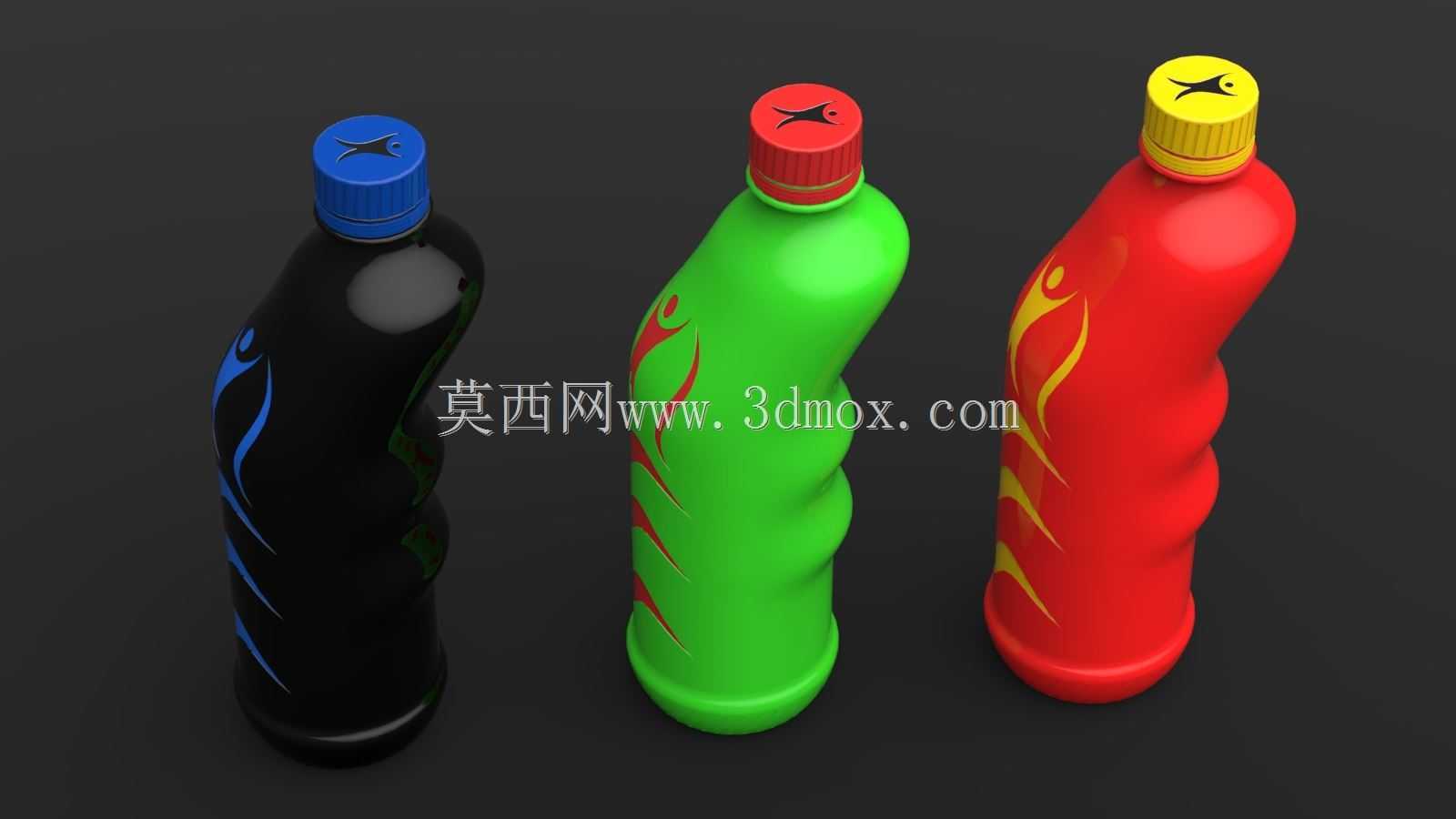

　　从结构设计思路来看，瓶身整体沿用PET吹塑成型的工艺逻辑，瓶口采用标准口径的螺纹接口，可适配市面常规的塑料防盗瓶盖，不同配色的瓶盖对应不同的内容物区分需求，无需额外开制专用瓶盖模具，可直接复用现有成熟的瓶盖供应链资源，降低量产阶段的模具投入成本。瓶身的曲面变形区域做了壁厚的均匀化处理，吹塑过程中通过调整模腔的排气间隙与吹塑压力参数，保证异形曲面位置的壁厚偏差控制在0.1mm以内，避免局部壁厚过薄导致的瓶身承压不足问题，常规静置堆叠时，瓶身底部的加厚支撑结构可承受6层满瓶堆叠的垂直压力，满足仓储运输环节的堆码要求。

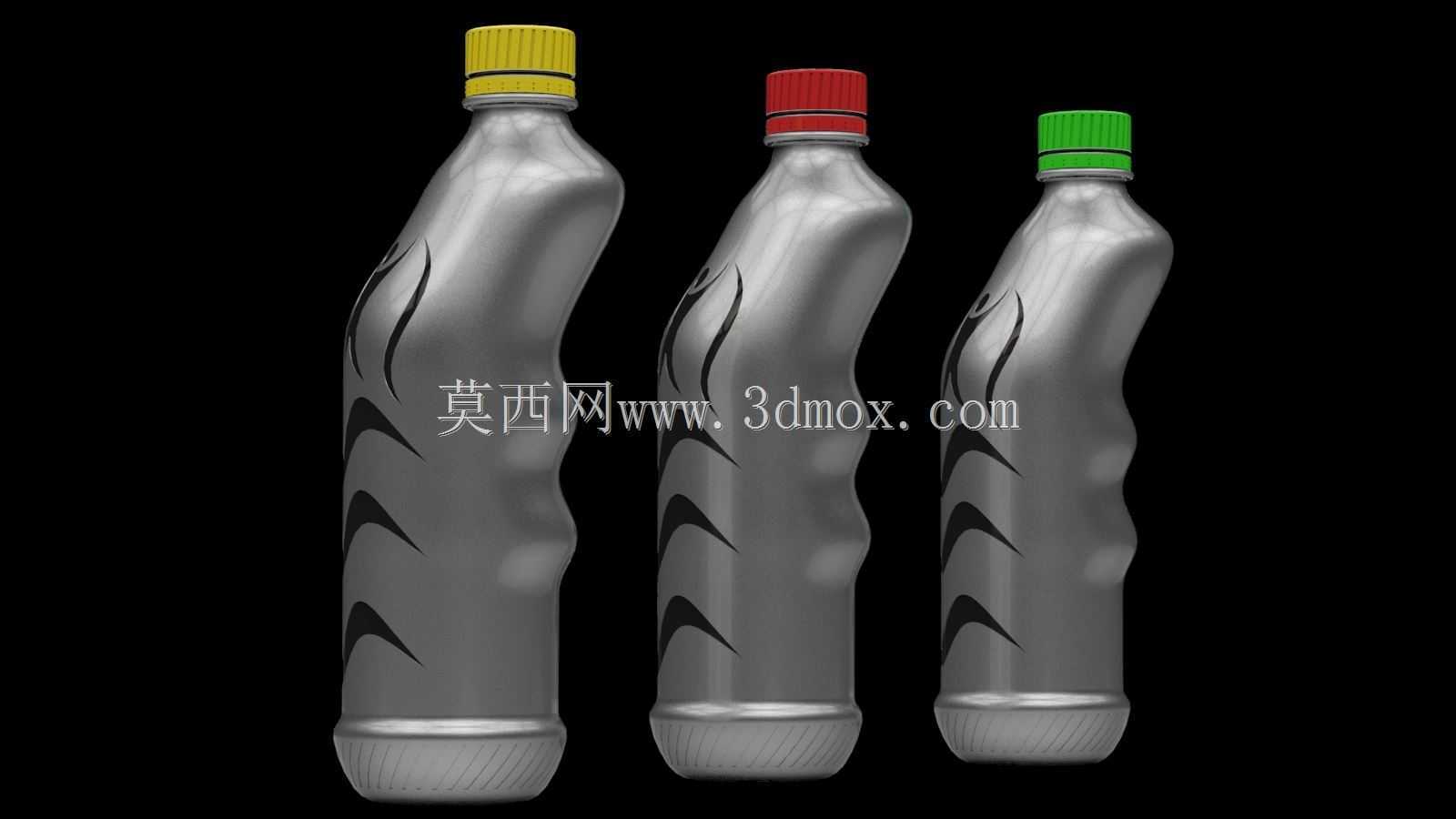

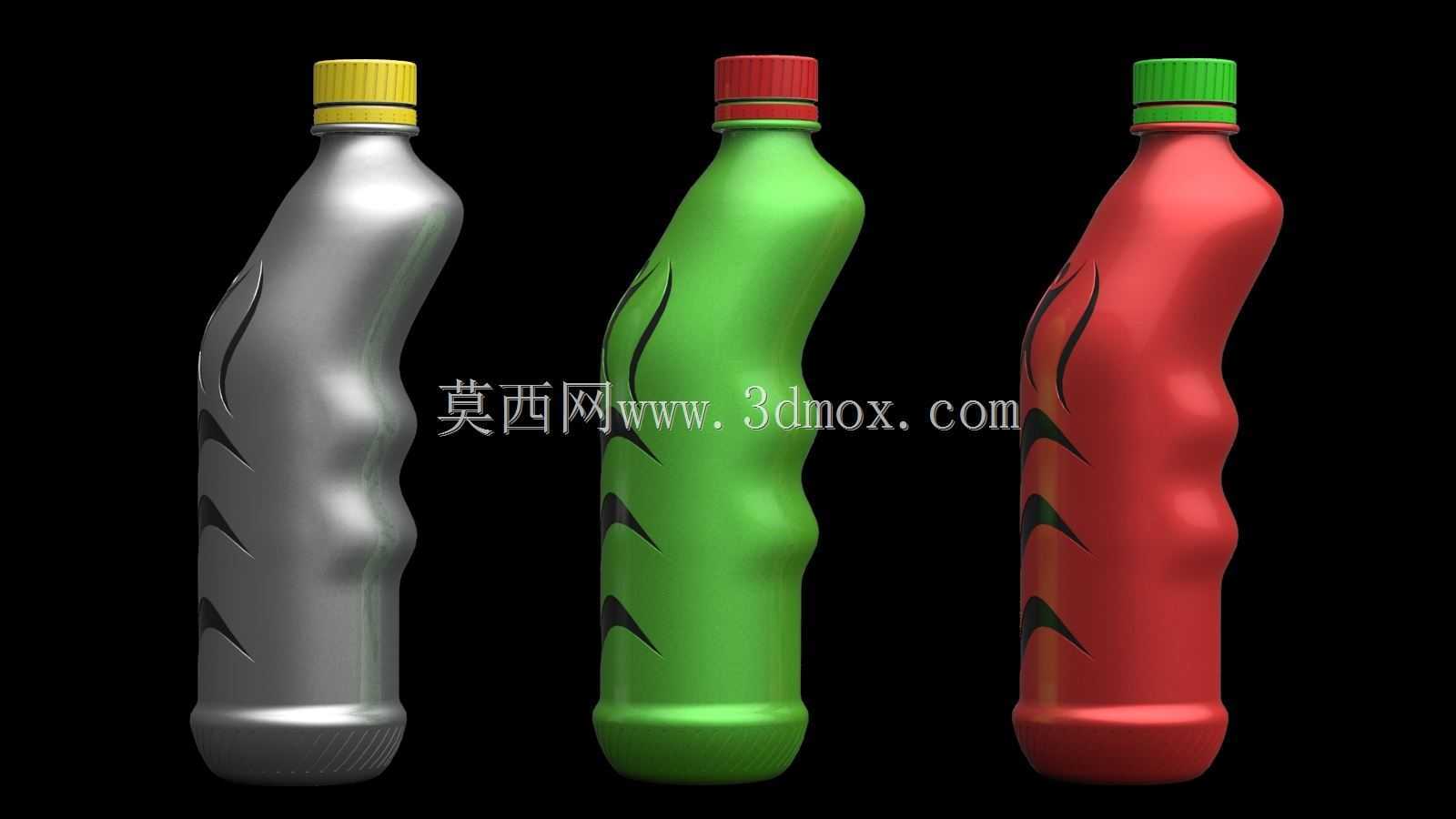

　　外形尺寸方面，该瓶型的整体容量控制在550ml的常规饮用水容量区间，瓶身最大直径处与常规圆柱瓶保持一致，可适配现有常规瓶装水的自动售货机货道、商超货架陈列槽以及车载杯架的安装边界，无需对现有流通环节的承载设备做改造调整。瓶身表面的波浪形装饰纹路并非单纯的视觉设计，纹路的凸起高度控制在0.3mm，既可以在吹塑成型时增强瓶身的环向结构强度，减少满瓶状态下的瓶身形变，同时纹路的走向贴合握持时的手指施力方向，进一步提升握持的稳定性。

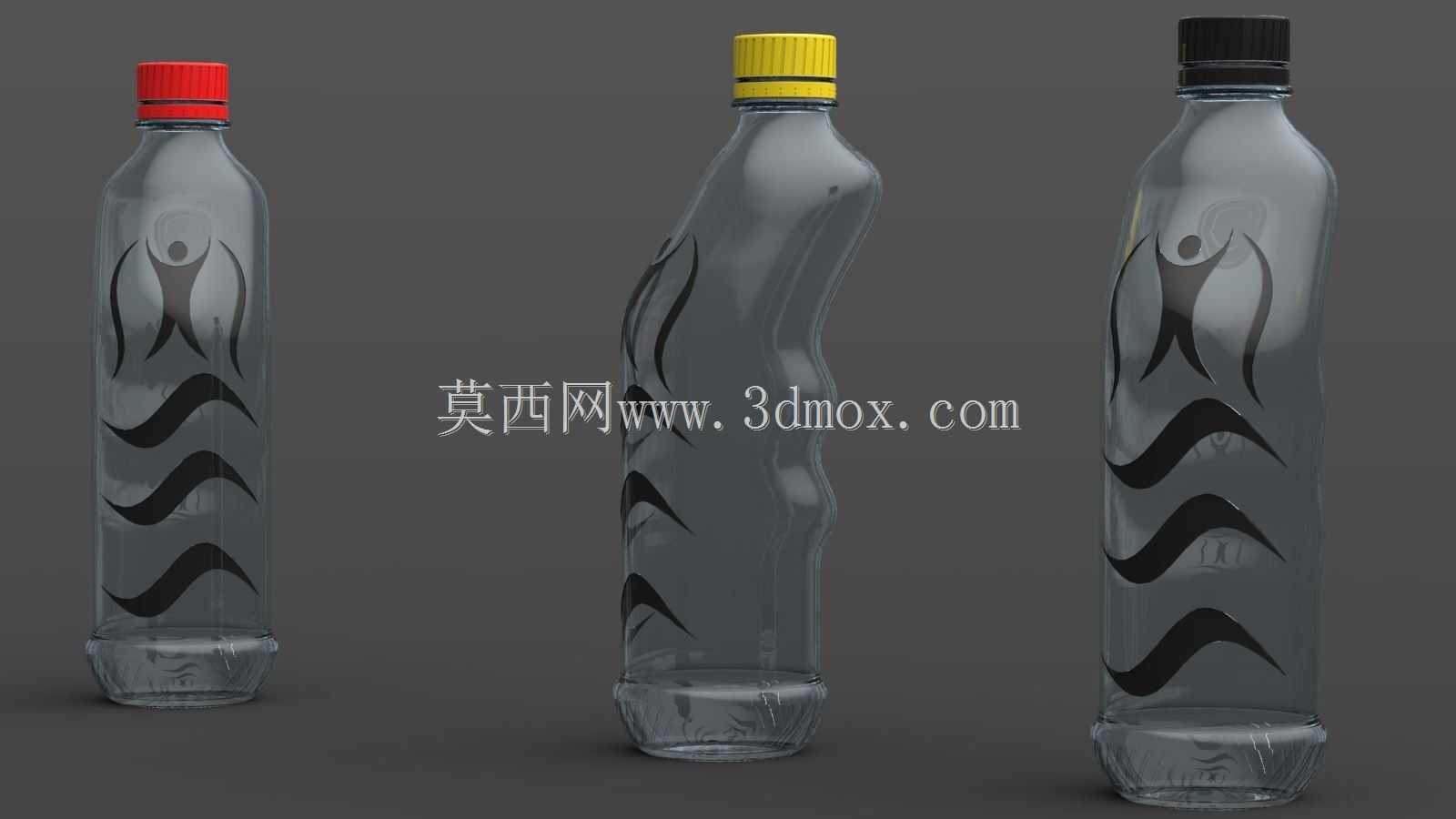

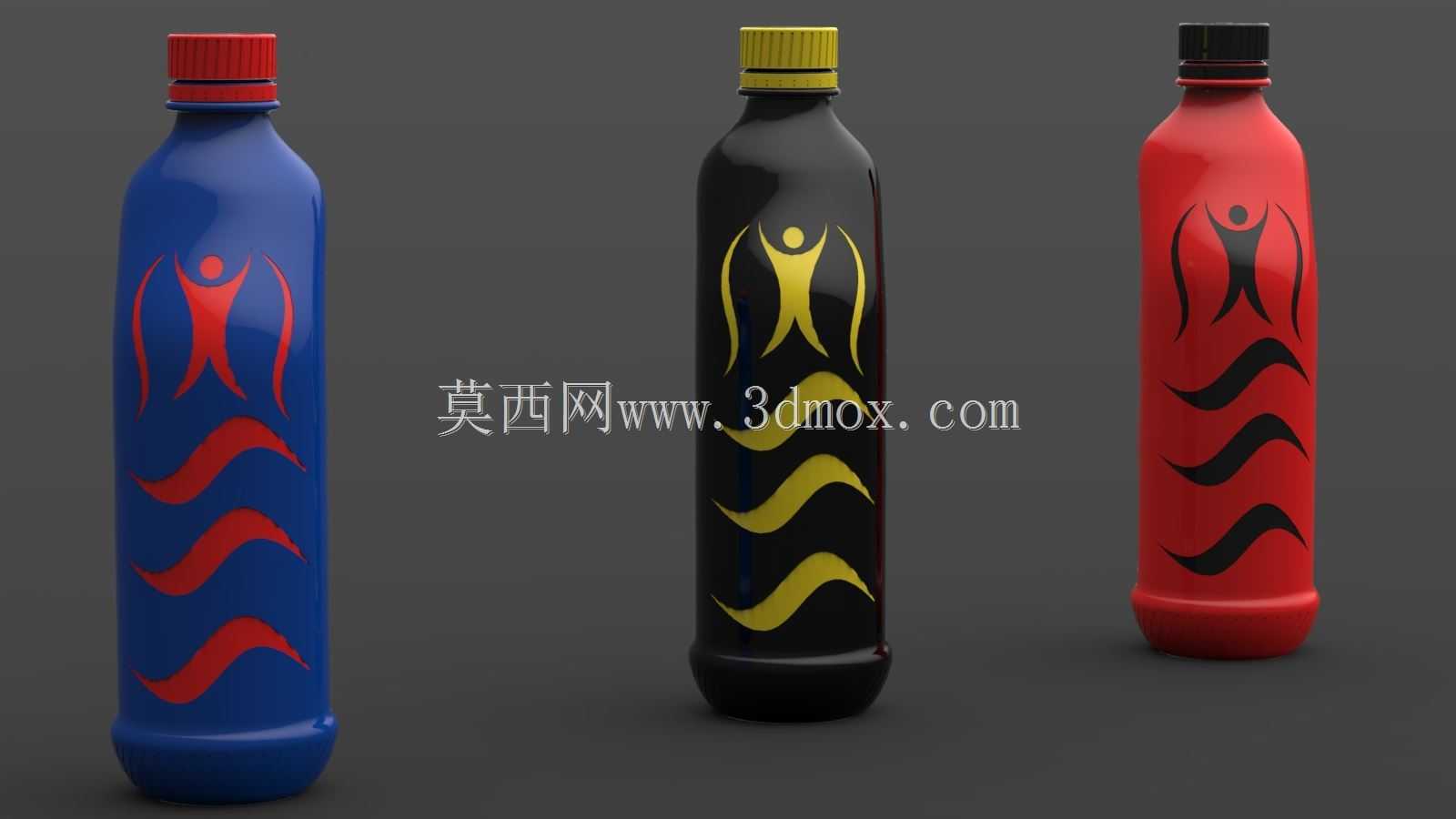

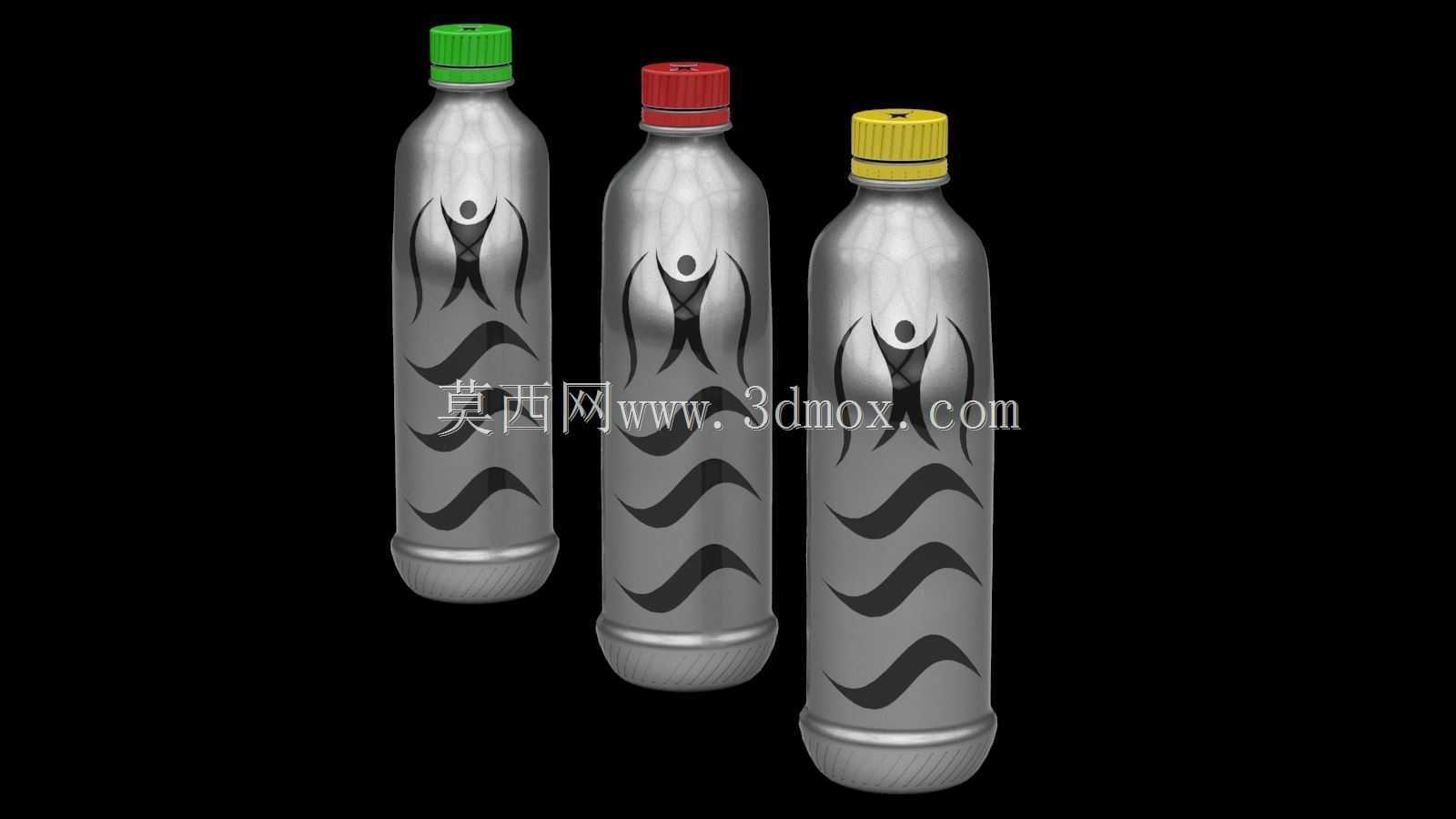

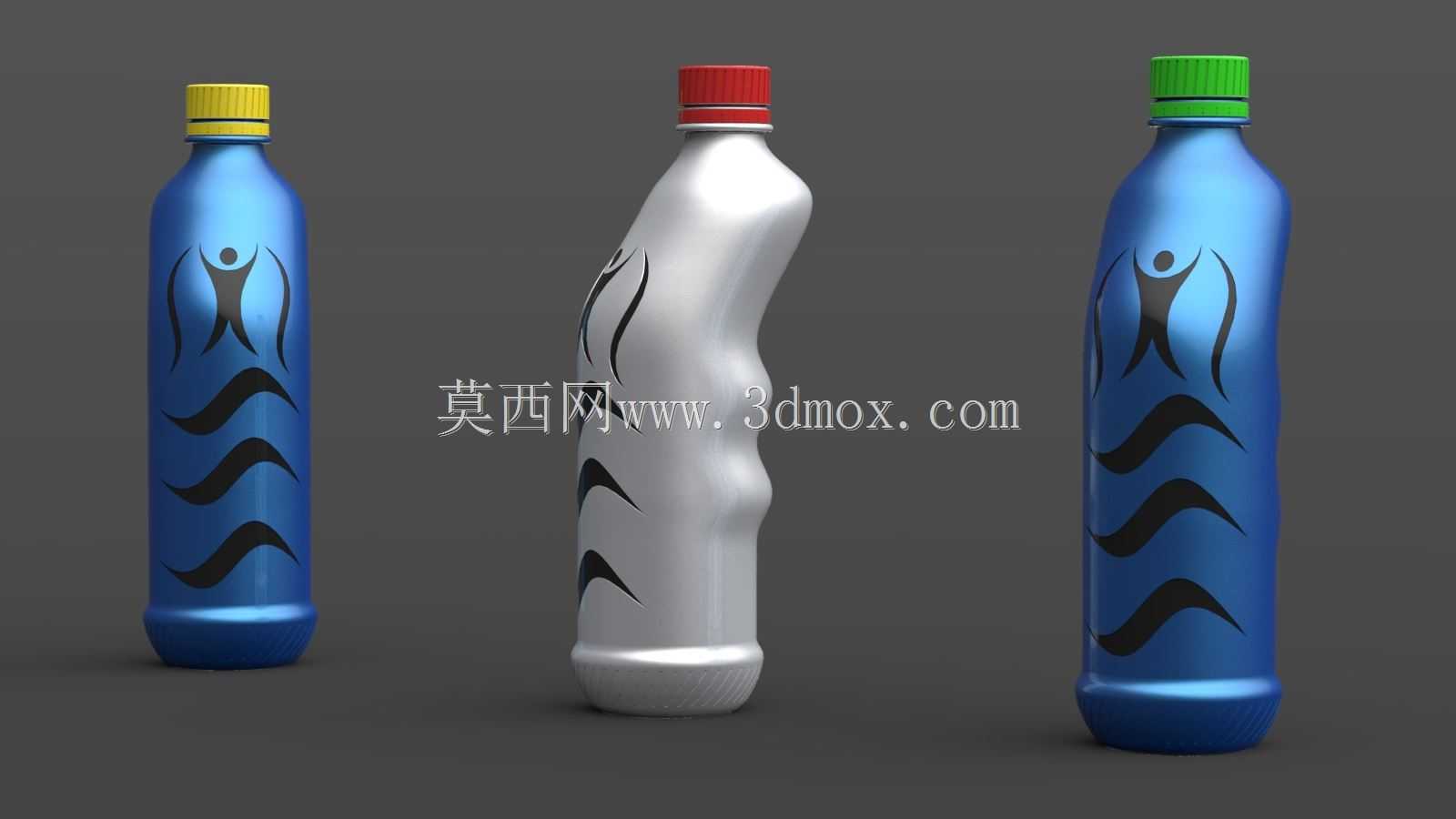

　　从功能特性来看，瓶身采用的透明PET材质可直观观察内部水体的容量状态，瓶盖的防盗环结构可保证产品未开封状态的可识别性，瓶底的花瓣形支撑结构可保证瓶身放置在平面上的稳定性，即使放置在存在轻微倾斜的桌面也不会出现倾倒问题。设计中融入的人形与波浪结合的视觉元素，通过瓶身曲面的形态与表面印刷纹路结合，传递环保理念，让使用者在日常使用过程中直观感知产品的环保属性，引导使用者养成用完后投放至可回收容器的习惯，减少塑料瓶随意丢弃造成的环境污染问题。

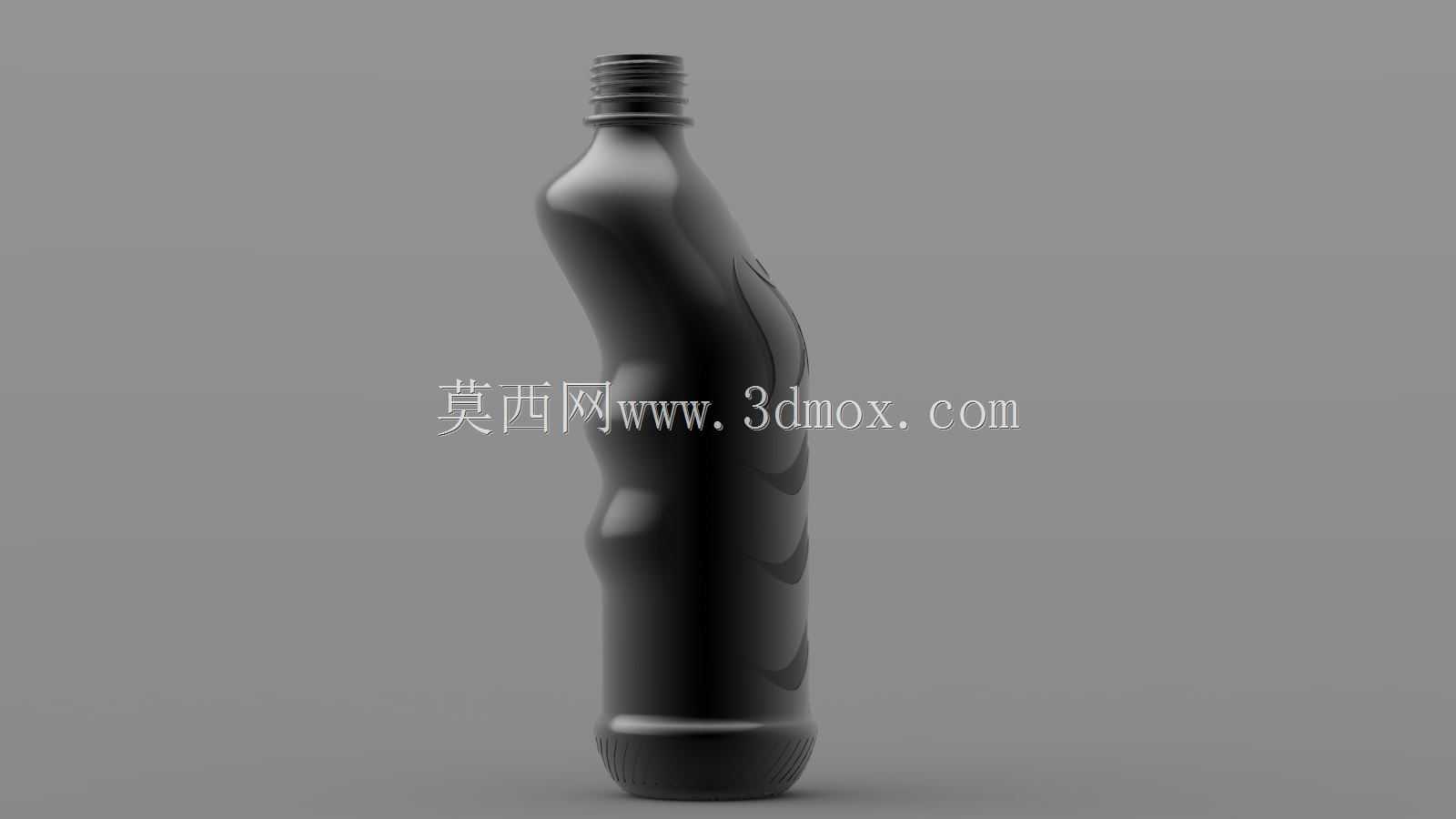

　　在建模实现层面，该瓶型的曲面构建采用放样与曲面裁剪结合的方式，先绘制不同高度位置的截面轮廓线，通过放样生成基础曲面后，对握持区域做曲面偏移调整，保证曲面的G2连续，避免出现曲面棱角导致的握持不适感，同时对瓶口螺纹、瓶底支撑结构做细节特征的细化，保证模型可直接导入吹塑模具的设计流程，减少后续模具设计阶段的模型调整工作量。整个结构设计在不改变现有瓶装水生产、流通、使用全流程适配性的前提下，通过曲面形态的优化提升使用体验，同时完成环保理念的视觉传递，兼顾了量产可行性与设计创意的落地。
