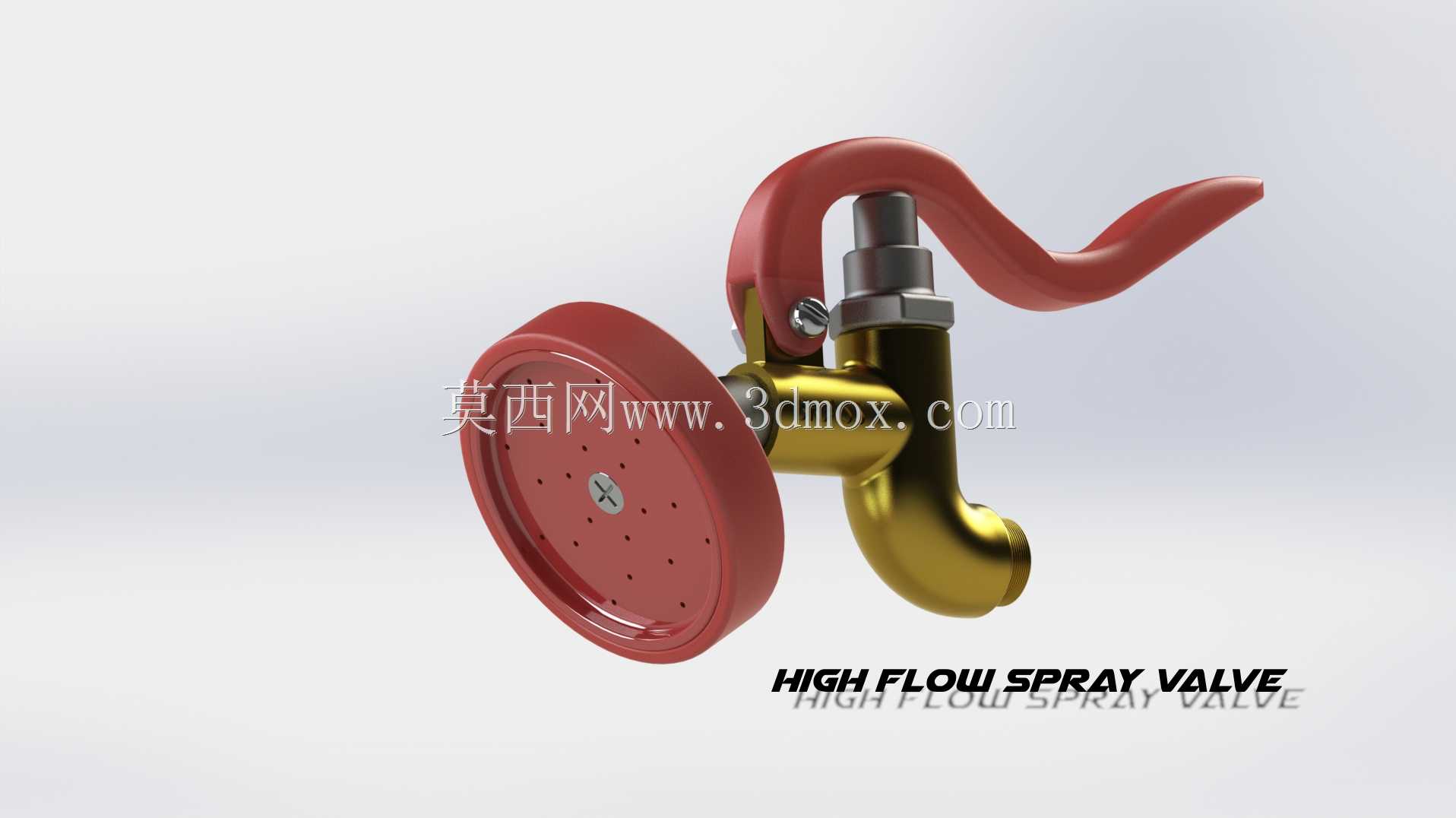

高流量手动控制喷雾阀结构设计

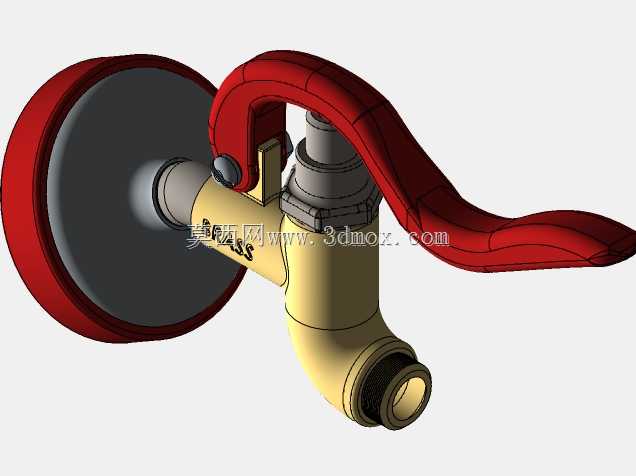

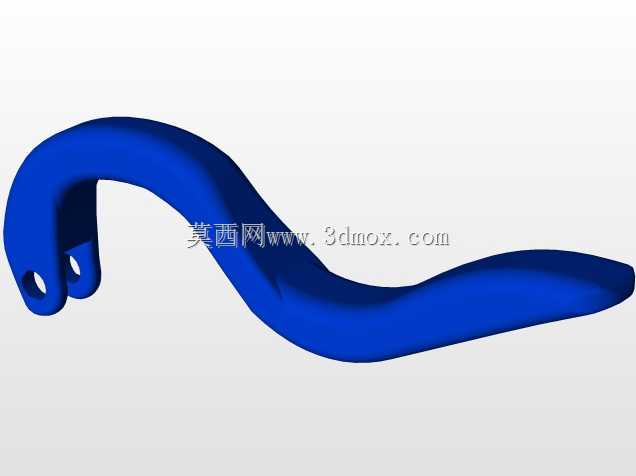

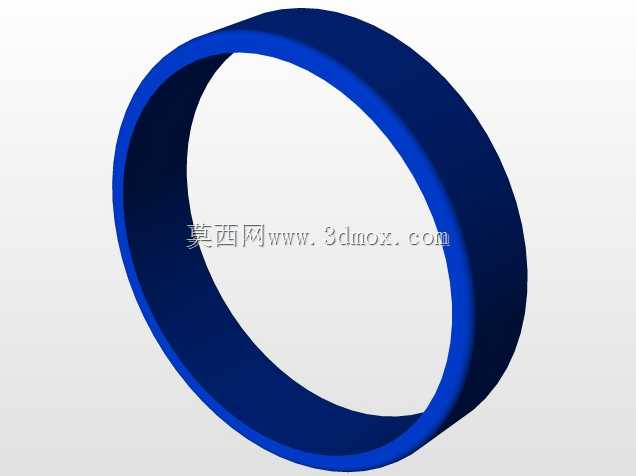

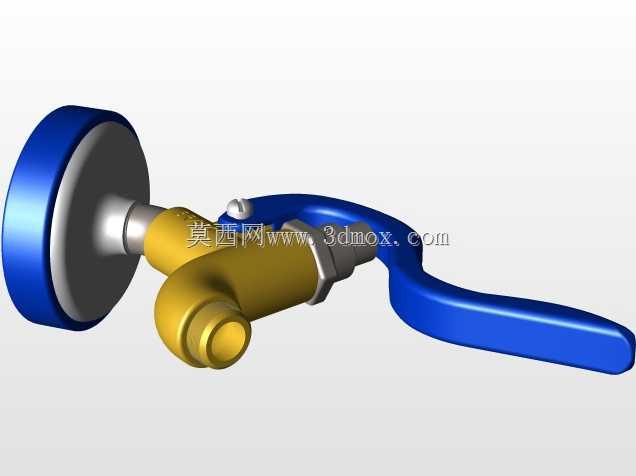

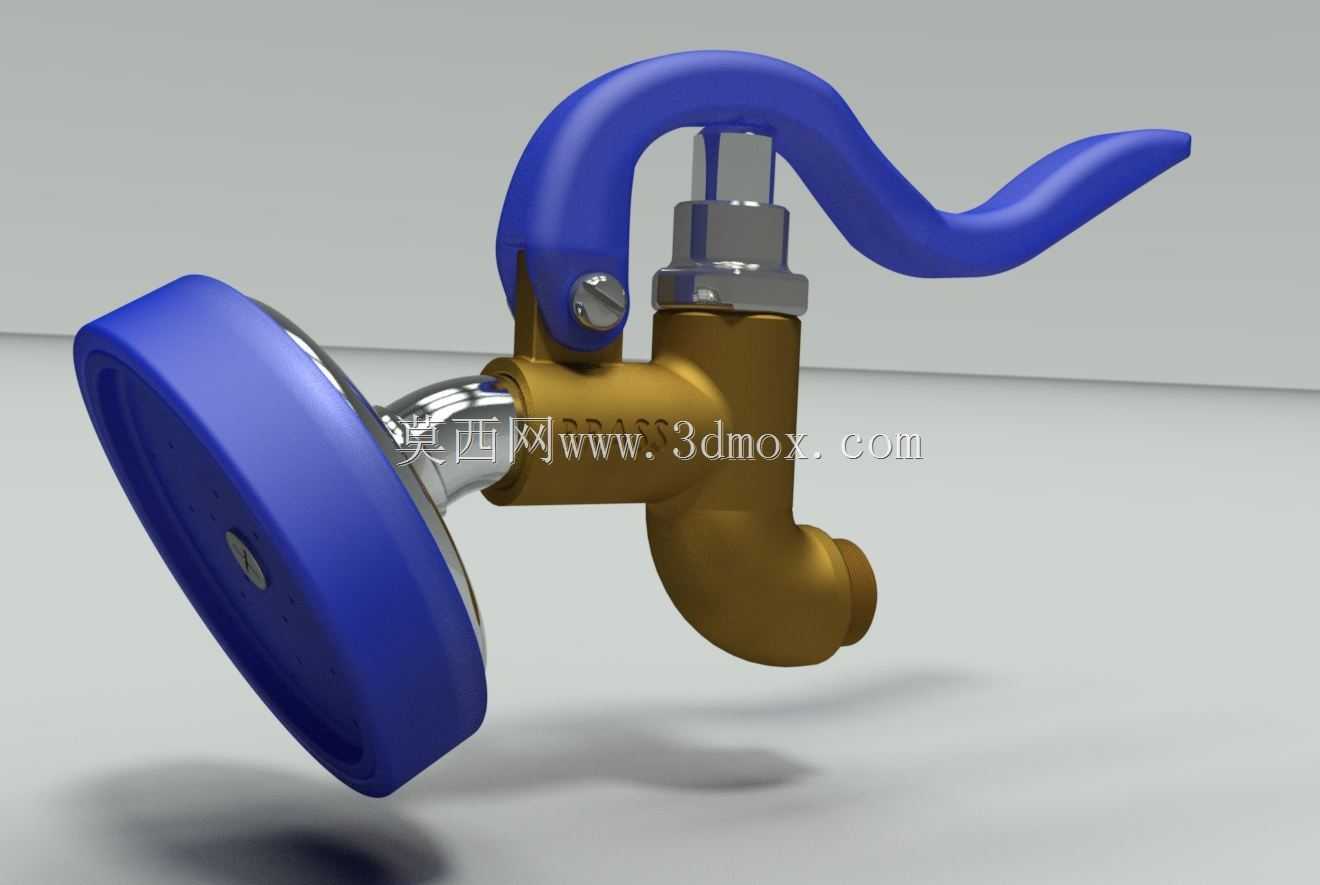

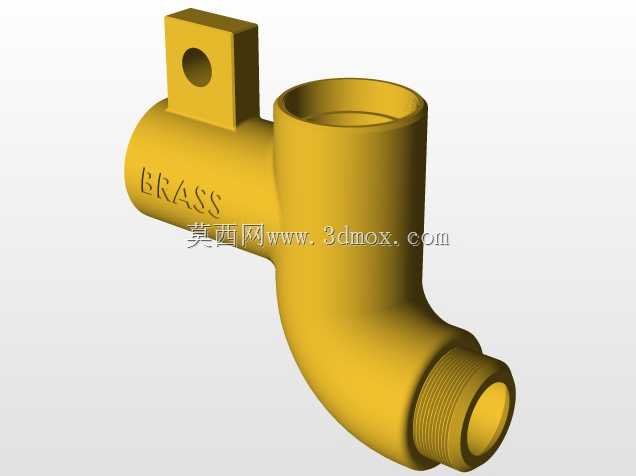

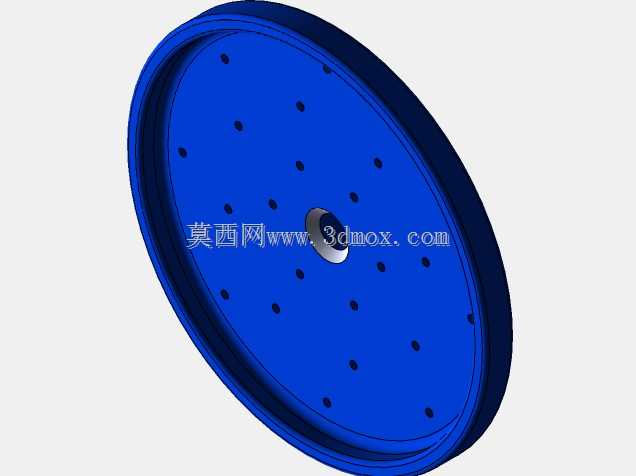

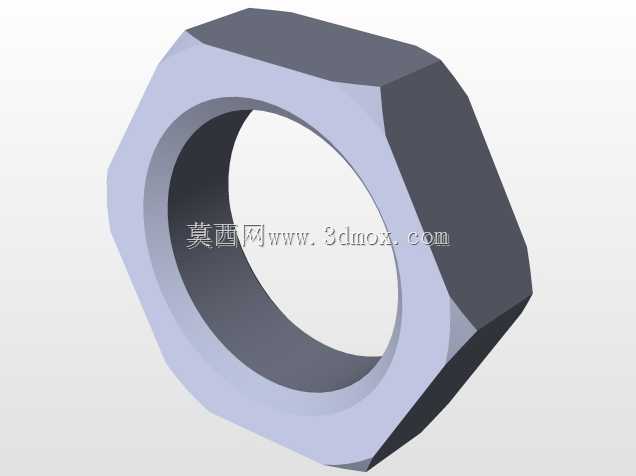

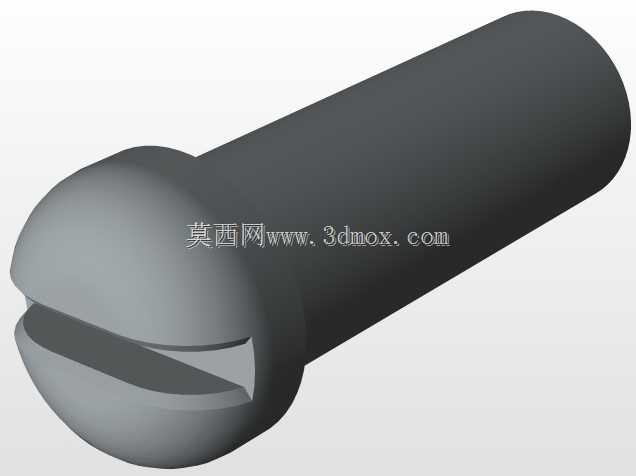

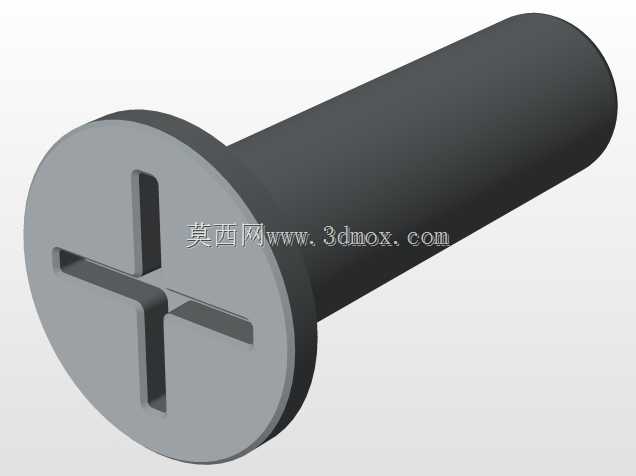

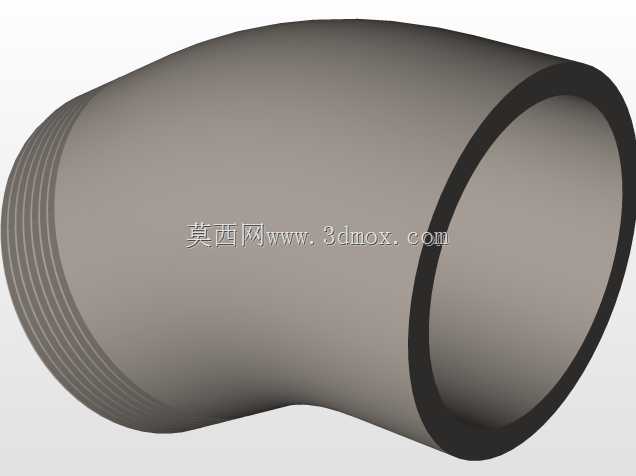

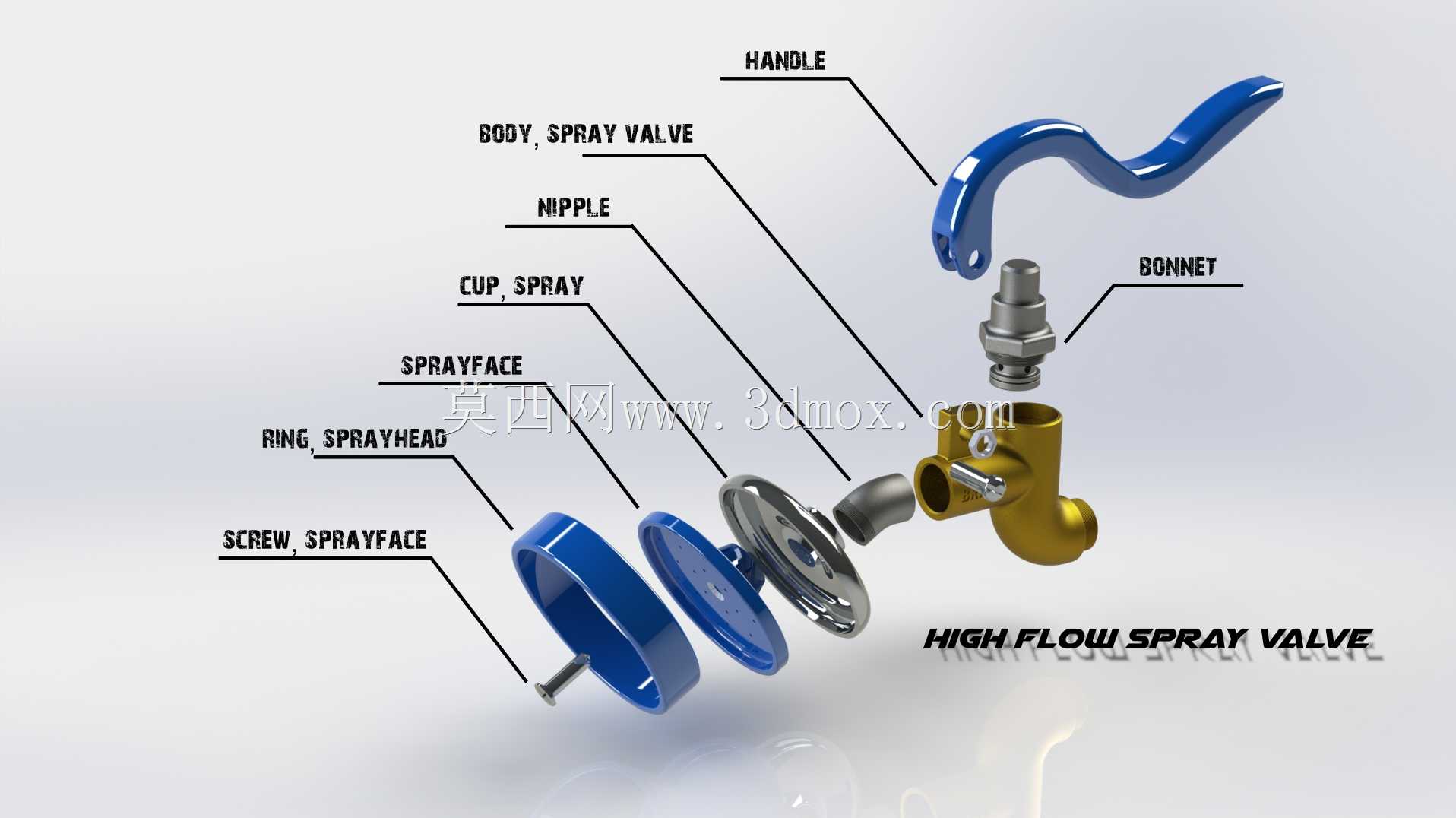

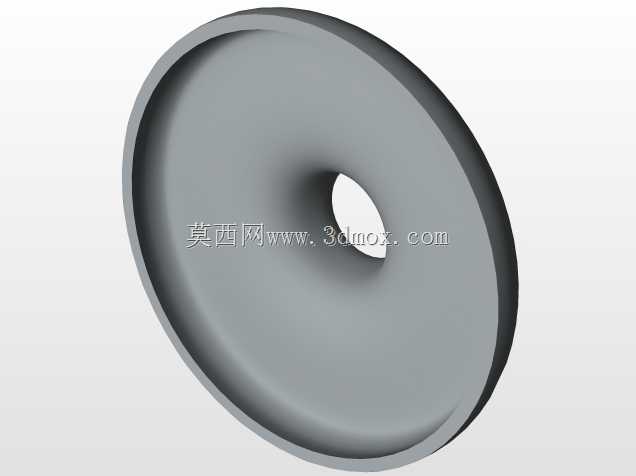

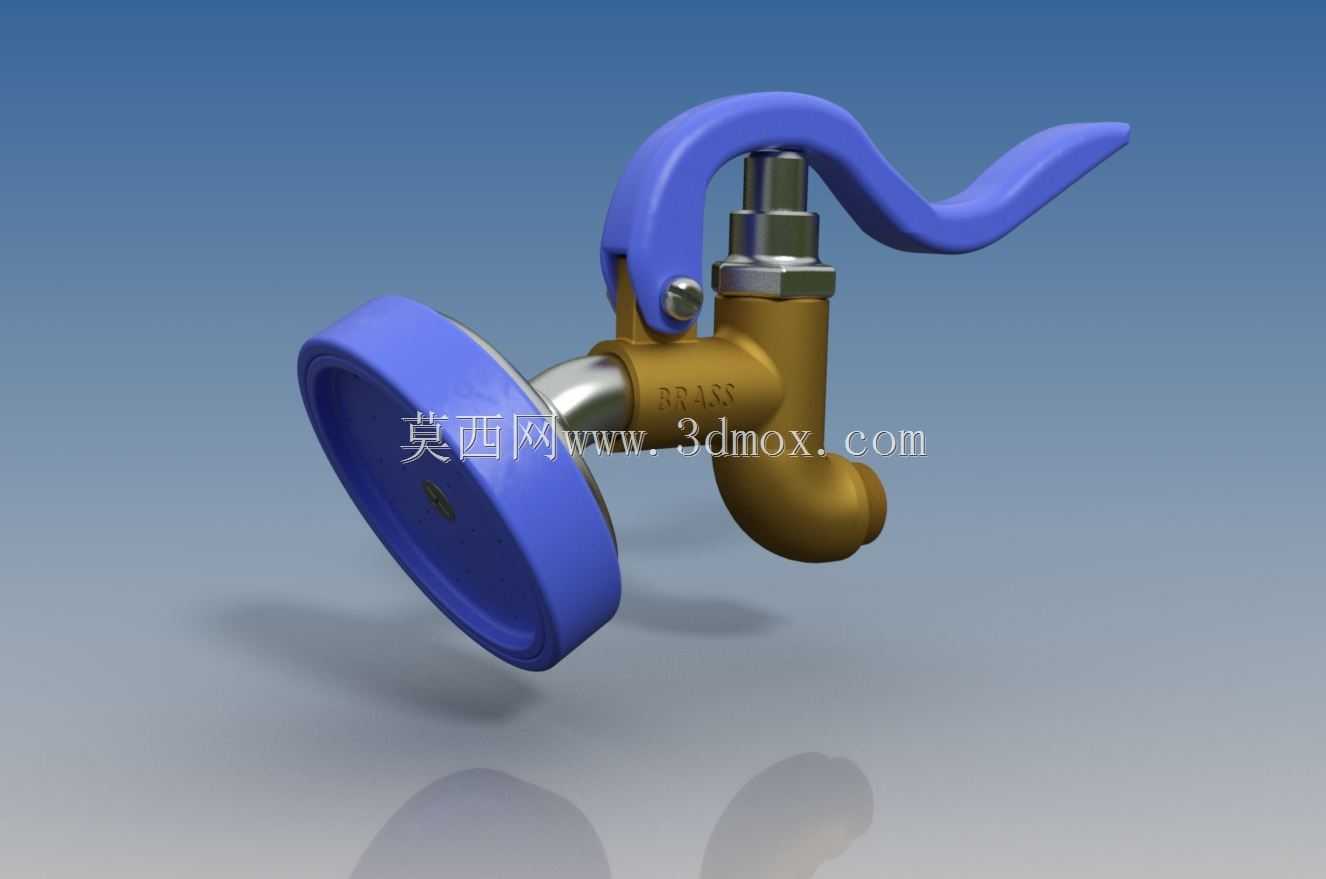

这款高流量喷雾阀主要面向大覆盖范围的喷淋作业场景设计，常见于户外场地降尘、农业大面积喷施、工业工位冷却喷淋、消防初期火情压制等需要大流量雾化输出的工况，相比常规小流量手持喷雾头，其通流截面做了针对性放大，能够在同等供水压力下实现更高的介质输出量，同时保证雾化覆盖范围满足宽幅作业需求。从结构设计来看，阀体主体采用弯角式流道布局，进水端设置带多孔分布的喷淋盘，出水端衔接控制手柄组件，操作时通过压下红色弯形手柄即可带动内部阀芯抬升，打通介质流道，松开手柄后在复位件作用下阀芯回落切断通路，操作逻辑符合人手施力习惯，长时间握持操作不易产生疲劳。设计阶段优先考虑了流道的顺滑过渡，避免直角弯折造成的流阻损失，进水端的法兰式连接盘做了加厚处理，能够适配标准软管快接接头，安装时不需要额外定制转接件，连接边界预留了足够的密封槽位置，可搭配常规橡胶密封圈实现0.6MPa工作压力下的无泄漏密封。喷淋盘上的喷孔采用不等径梯度排布，中心区域孔径稍大保证核心区域流量充足，边缘区域孔径稍小同时向外倾斜一定角度，让喷出的雾化介质形成均匀的扇形覆盖面，不会出现中心积水、边缘无覆盖的问题。手柄的弯曲弧度经过多次人机校核，握压行程控制在15mm范围内，成年人单手握持时手指刚好能搭在手柄施力段，不需要过度弯曲手腕即可完成启闭操作。阀体的金属过流部分做了防锈镀层处理，能够适配清水、常规水溶性药剂等中性介质的输送，接触介质的部位没有设计易积液的死角，作业结束后残留介质可以完全排空，不会出现长期积液锈蚀内部流道的问题。安装尺寸上，进水端连接盘的外径适配常规1寸输水软管接头，整体安装后突出安装面的长度控制在合理范围，不会因为阀体外伸过长在移动作业时发生磕碰，手柄的活动范围内没有设计突出的棱角，操作过程中不会剐蹭操作人员手部。在结构可靠性设计上，阀芯与阀体的配合面采用锥面密封形式，相比平面密封具备更好的对中容错能力，即使长期使用出现轻微磨损，在压合作用力下依然能够保证密封性能，不需要频繁更换密封件。阀杆部位设置了防尘密封圈，能够阻挡作业环境中的粉尘、砂砾进入阀芯运动副，避免磨粒磨损造成的阀芯卡滞问题，适配户外多尘的作业环境。
