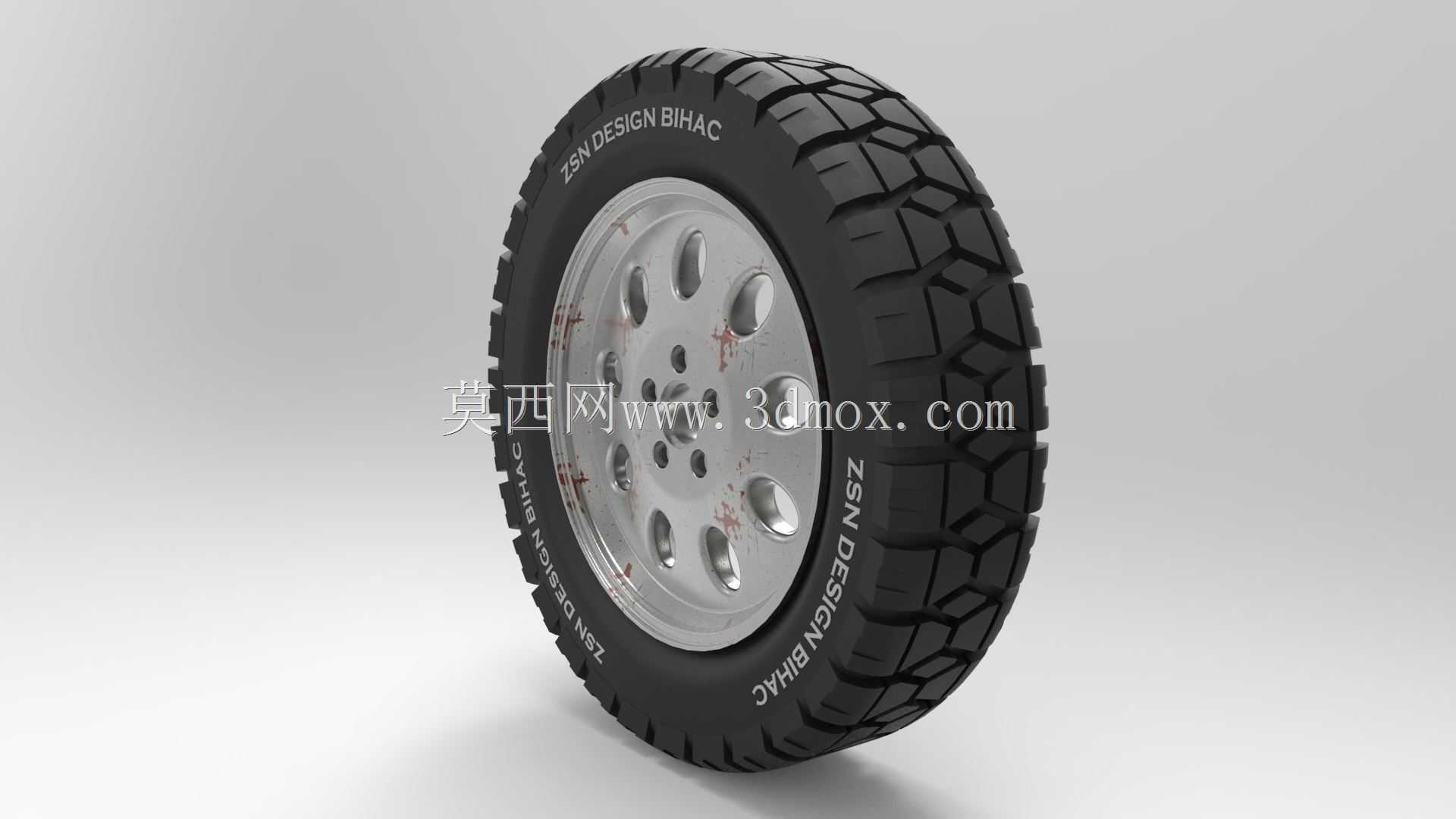

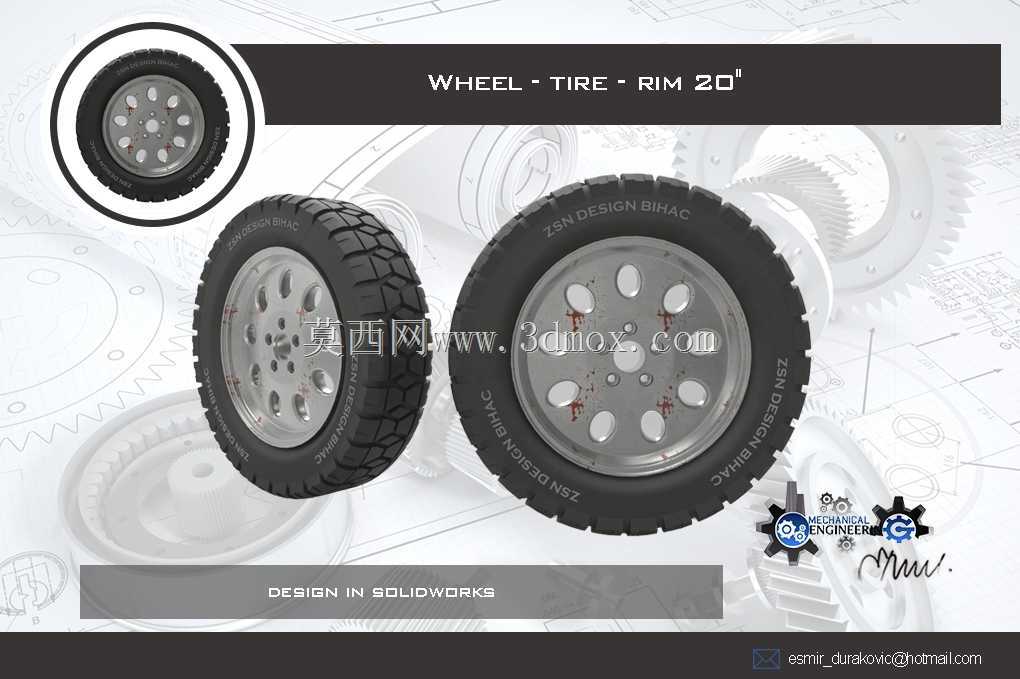

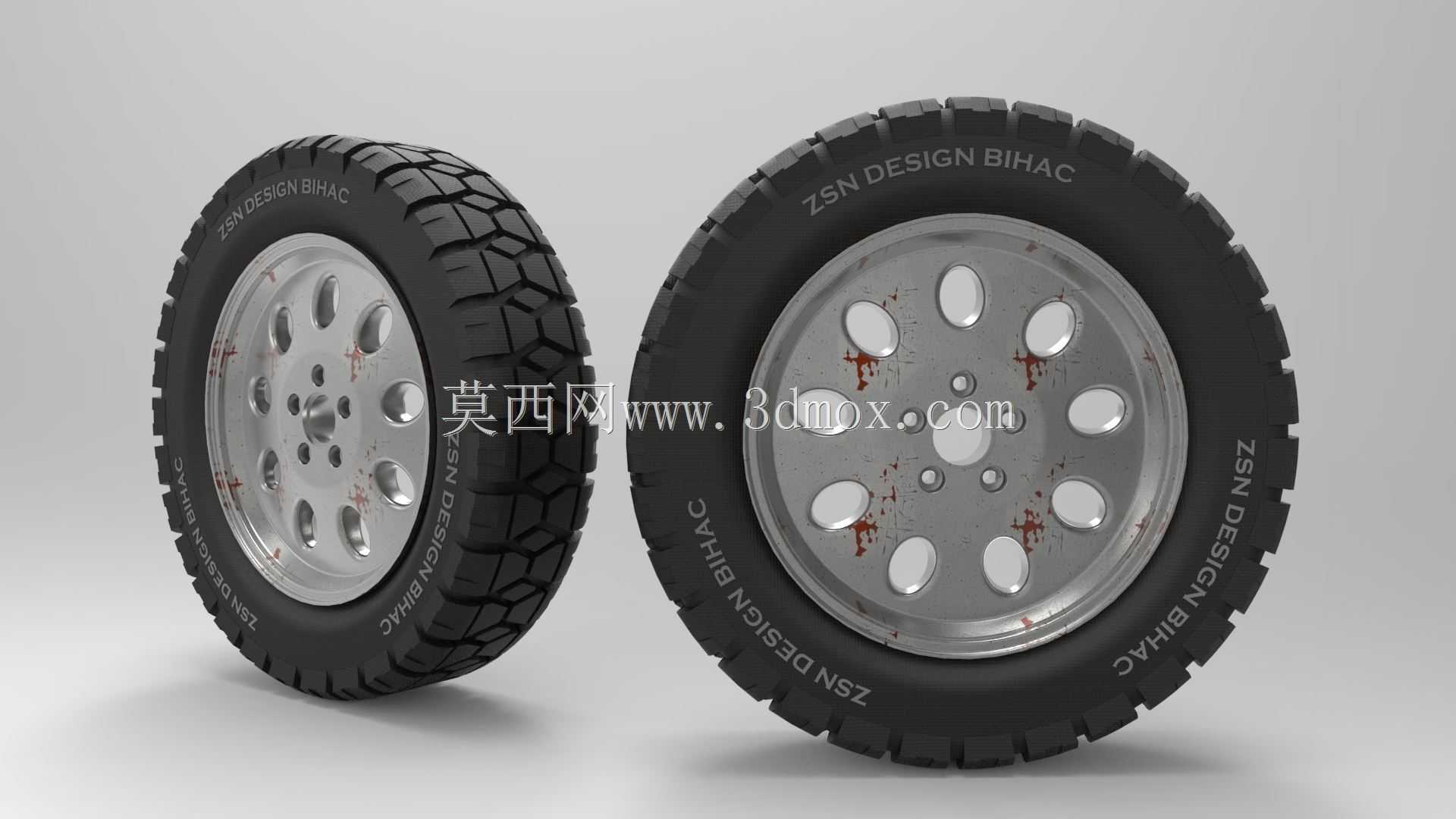

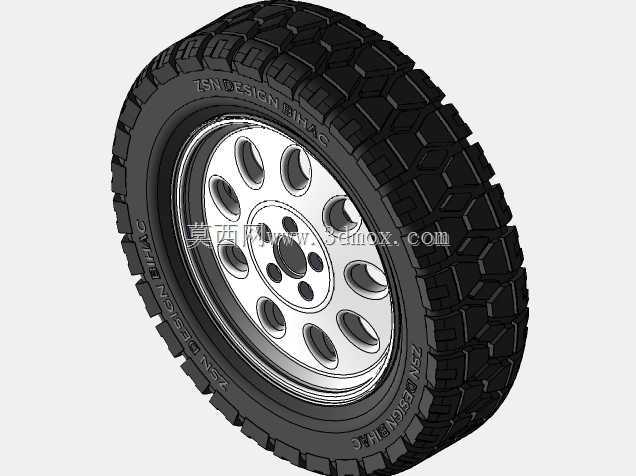

20英寸汽车车轮轮胎轮辋总成结构设计

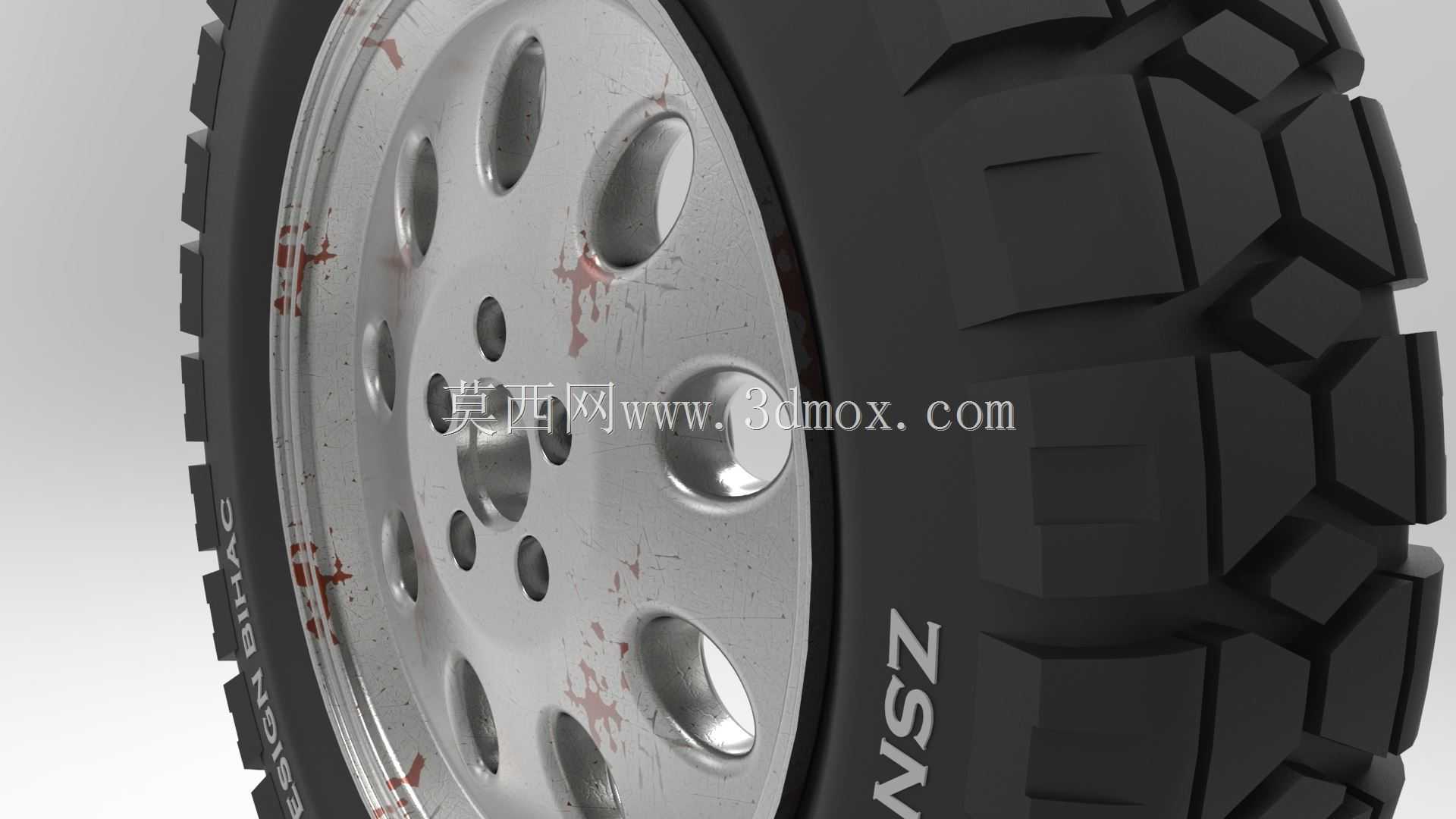

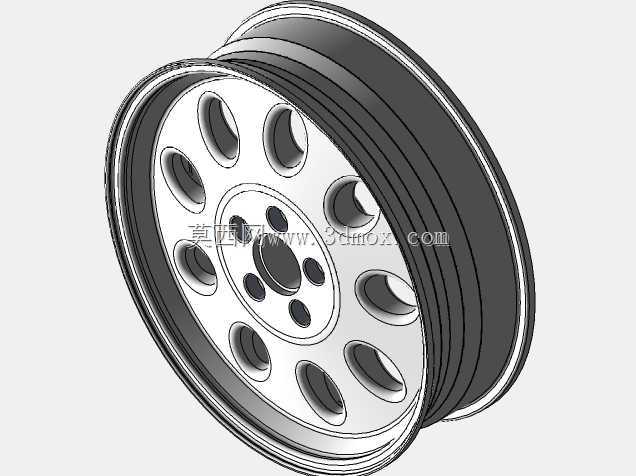

　　这套20英寸轮组结构的三维建模，核心围绕乘用车辆行走系统的实际装配需求展开，在建模初期就需要先明确轮辋的安装边界，首先要匹配对应车型的转向节安装孔位分布，PCD节圆直径、中心孔定位尺寸、偏距ET值都需要严格对应实车安装空间，避免装车后出现轮辋与减震器、翼子板内衬、刹车卡钳发生运动干涉的问题。轮辋部分采用多辐条镂空结构设计，在建模时需要兼顾辐条的结构强度与散热需求，镂空区域的分布要对应刹车系统的散热风道走向，车辆在连续制动工况下，轮辋辐条间的空隙可以引导气流快速带走刹车盘片产生的热量，避免制动热衰减影响行车安全，同时辐条的壁厚设计需要经过载荷校核，在承受整车满载垂向载荷、过弯时的侧向载荷、制动时的纵向冲击时，

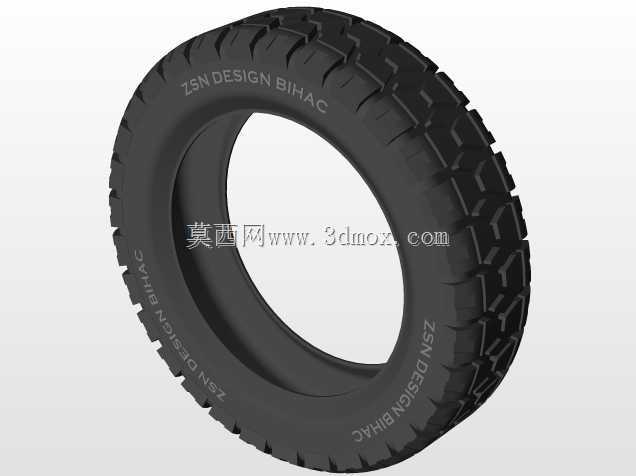

　　不会出现结构变形或者应力集中断裂的问题。轮胎部分的建模还原了全地形胎面花纹结构，胎面的块状花纹沟槽深度、花纹块的排布角度，都对应非铺装路面的抓地需求，横向花纹沟可以在泥泞、砂石路面提供足够的咬合力，纵向排水沟槽可以在湿滑路面快速排开胎面积水，降低水滑风险，胎侧的结构建模还原了加厚的缓冲层设计，在轮胎受到路面凸起冲击时，胎侧可以吸收部分冲击能量，避免轮辋直接受到硬冲击发生变形。在实际的整车匹配场景中，这套20英寸轮组多用于中型SUV、硬派越野车型的行走系统，轮辋与轮胎的配合需要严格匹配胎圈座的尺寸公差，轮胎充气后胎圈可以紧密贴合轮辋的胎圈座斜面，保证高速行驶时的气密性，不会出现漏气或者轮胎脱圈的风险。建模过程中，

　　轮辋的气门嘴安装位需要预留标准的安装孔位，位置避开辐条的遮挡区域，方便后续充气、胎压监测传感器的安装与维护，轮辋的中心孔设计带有定位倒角，装车时可以快速对准转向节的定位轴颈，降低装配难度。轮胎的内部轮廓建模还原了气密层、带束层、帘布层的结构分界，虽然外观模型不直接体现内部铺层结构，但在做装配干涉检查、运动仿真时，可以准确模拟轮胎在不同载荷下的形变量，比如车辆满载过坑洼路面时，轮胎被压缩的最大形变量不会蹭到翼子板或者悬挂拉杆，转向打到最大角度时，胎侧也不会与轮拱内衬发生摩擦。轮辋的表面安装面设计有均匀分布的螺栓孔沉台，螺栓拧紧后螺帽可以完全沉入沉台内，不会突出轮辋安装面，避免装车后螺栓与其他部件发生剐蹭，

　　同时沉台的深度需要匹配对应轮毂螺栓的长度，保证螺栓的啮合长度满足锁紧力矩要求，避免行驶中螺栓松动脱落。从设计思路来看，这套轮组的建模没有做过度的造型夸张，所有结构都服务于实际使用需求，胎面花纹的排布避开了等节距设计，可以降低轮胎滚动时的花纹共振噪音，提升行驶的静谧性，轮辋的辐条背面设计有减重凹槽，在保证结构强度的前提下降低轮组的簧下质量，提升悬挂的响应速度，改善车辆的操控性能。在做装配边界校核时，需要模拟轮组随悬挂上下跳动、随转向机构左右转动的全行程运动，检查所有运动姿态下轮组与周边部件的最小间隙，预留足够的安全余量，避免车辆在极限工况下出现部件干涉损坏的问题，同时轮辋的载荷额定值需要匹配对应车型的最大轴荷，保证在满载、越野冲击等极端工况下，轮辋结构不会发生失效。
