剪式升降台配套安全防护栏杆结构

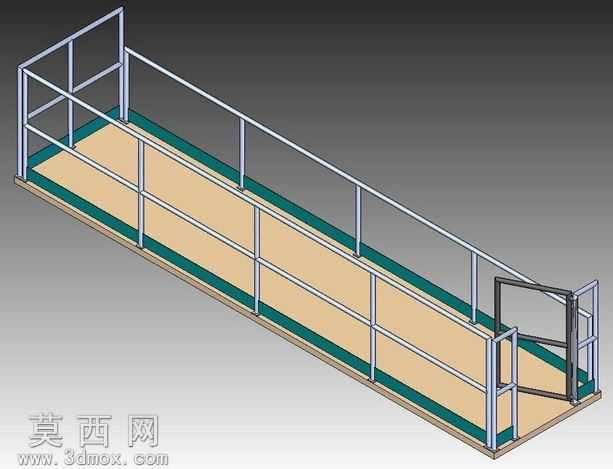

本作品为适配1000×4500规格剪式升降机的安全防护栏杆三维模型，采用Solid Edge软件完成全参数化建模，建模过程严格遵循机械安全防护设计规范，对栏杆的各组成部件进行1:1等比例还原，确保模型尺寸与实际加工需求完全匹配。模型整体采用模块化建模思路，将整体结构拆分为侧边防护栏段、端部开门组件、平台连接基座、踢脚防护边四大独立模块，各模块间通过标准装配约束完成组合，既保证了整体结构的装配精度，也便于后续针对不同尺寸升降台进行参数调整适配。渲染阶段采用工业级写实渲染方案，对不同部件赋予对应材质属性：栏杆主体框架赋予哑光金属材质，还原镀锌钢管的磨砂金属质感与轻微反光特性；平台踏板赋予防滑纹理板材材质，模拟工业平台常用的花纹防滑板表面肌理；踢脚防护边赋予深绿色硬质涂层材质，还原现场防护设施的标准警示配色；端部活动门组件赋予深色金属材质，区分固定防护段与活动开门段，提升模型的结构辨识度。结构设计上，侧边防护栏采用三横杆加等距竖撑的排布形式，竖撑间距严格控制在安全防护要求的范围内，避免作业人员从间隙坠落；沿平台内侧通长设置连续踢脚挡板，可有效防止工具、小件物料从平台边缘滑落引发坠物风险；端部设置可向内开启的活动安全门，门体配备定位锁止结构，门关闭时可与侧边栏杆形成连续封闭的防护圈，完全覆盖升降台作业区域的临边风险点；所有栏杆底部设置专用连接座，可通过螺栓与剪式升降台的台面板边缘实现牢固连接，安装点位排布均匀，保证栏杆整体受冲击时的结构稳定性。设计过程中充分考虑剪式升降台的作业场景特性，栏杆整体高度符合高空作业临边防护的标准要求，在不影响人员正常作业操作的前提下，最大化提升平台作业的安全系数，模型完整还原了各部件的连接细节、杆件的衔接方式，可直接用于后续的工程出图、加工下料以及虚拟装配验证，也可作为同类升降台防护设施设计的参考模板，帮助设计人员快速完成同类型防护结构的方案迭代与优化。
