电梯曳引传动核心轴系结构三维设计

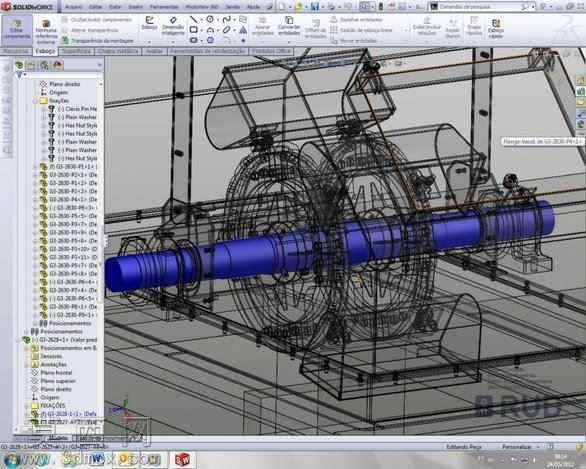

本作品围绕电梯曳引系统的核心传动轴系开展三维设计，依托三维建模环境完成整体结构的搭建与细节还原。建模过程遵循机械设计的基准统一原则，首先确立轴类零件的中心轴线为全局设计基准，通过旋转凸台特征完成主轴的基础轮廓构建，再依次通过拉伸切除、倒角、圆角等细节特征，还原轴段上的键槽、轴肩、退刀槽等工艺结构，保证每个轴段的直径、长度尺寸匹配对应传动轮、支撑部件的装配公差要求。针对轴上配套的曳引轮、制动轮等盘类零件，采用草图绘制截面轮廓后旋转生成基体的方式，再通过阵列特征还原轮体上的绳槽、安装孔、减重孔等结构，确保绳槽的弧度、深度参数符合电梯曳引钢丝绳的配套尺寸规范。整体装配阶段采用自下而上的装配思路，先将主轴作为固定基准件，再依次添加支撑轴承、曳引轮、制动轮、定位套筒、锁紧螺母等配套零件，通过同轴心、端面重合、距离配合等装配约束，精准还原各零件之间的装配位置关系，同时通过干涉检查功能排查装配间隙与干涉问题，保证整体结构的运动合理性。设计过程中采用线框与实体结合的显示模式，清晰展示内部轴系与外部机架、防护结构的位置关系，实体部分赋予金属材质属性，还原钢制零件的质感，线框模式则直观呈现外围支撑框架的轮廓结构，方便查看内部传动部件的布局。整体设计围绕电梯曳引传动的功能需求展开，重点还原动力传递路径上的核心部件结构，既保证各零件的工艺可加工性，也兼顾整体装配的合理性，清晰展现电梯核心传动部分的结构组成与装配逻辑，可用于电梯机械结构的教学演示、结构方案验证等场景，帮助理解电梯曳引系统的动力传递原理与各部件的配合关系。
