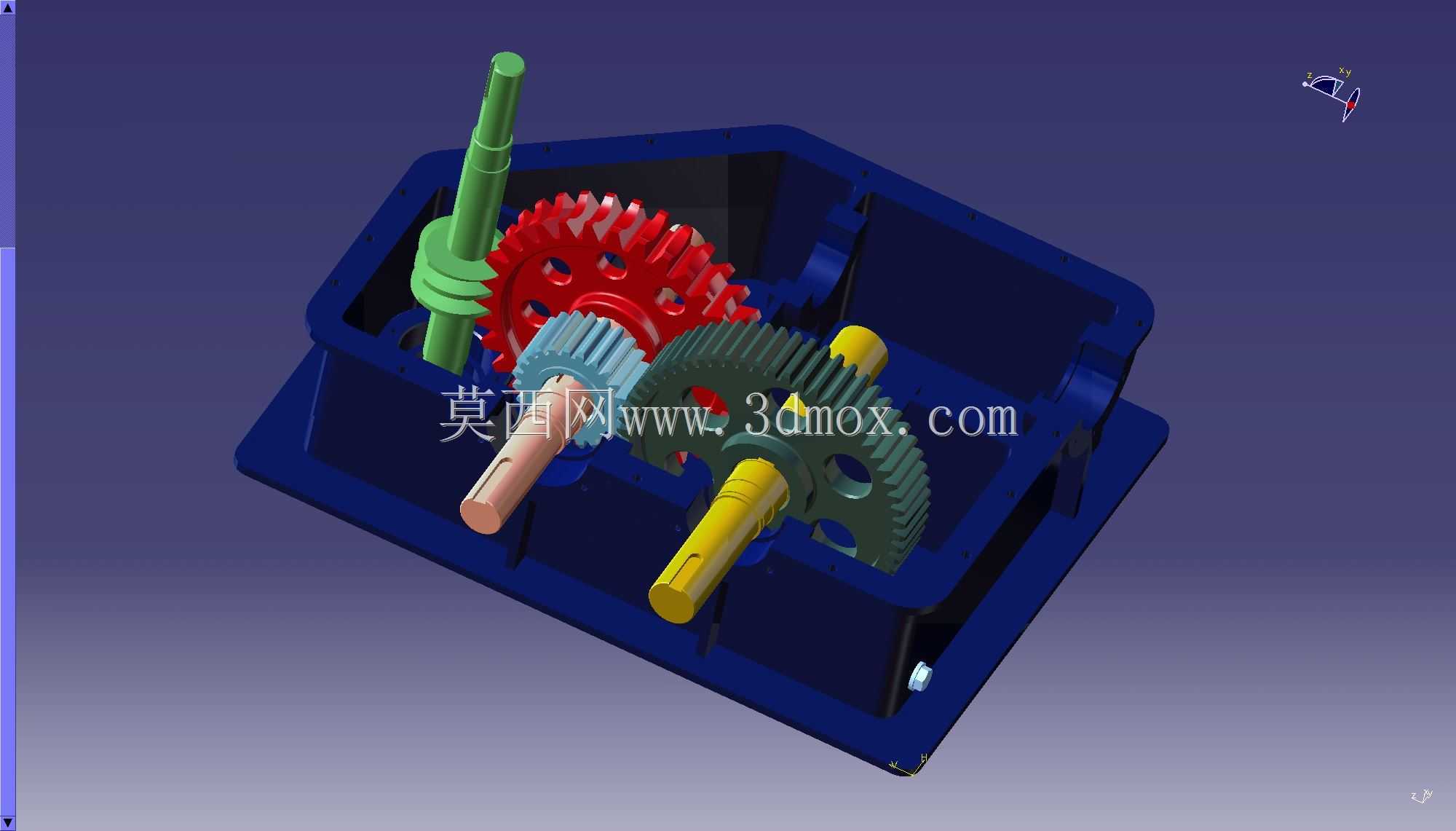

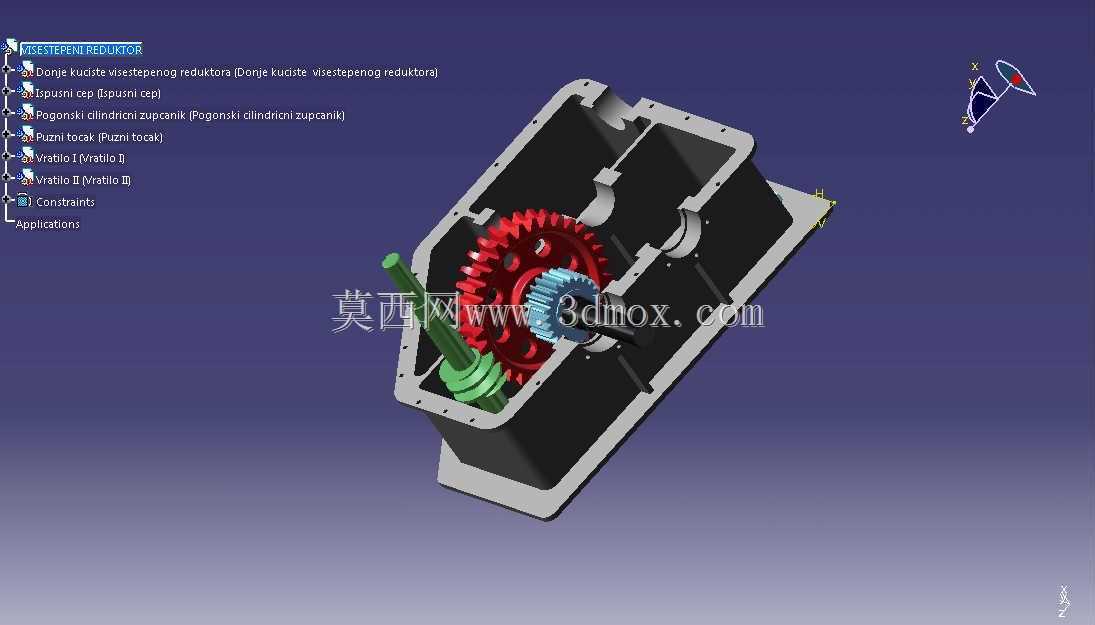

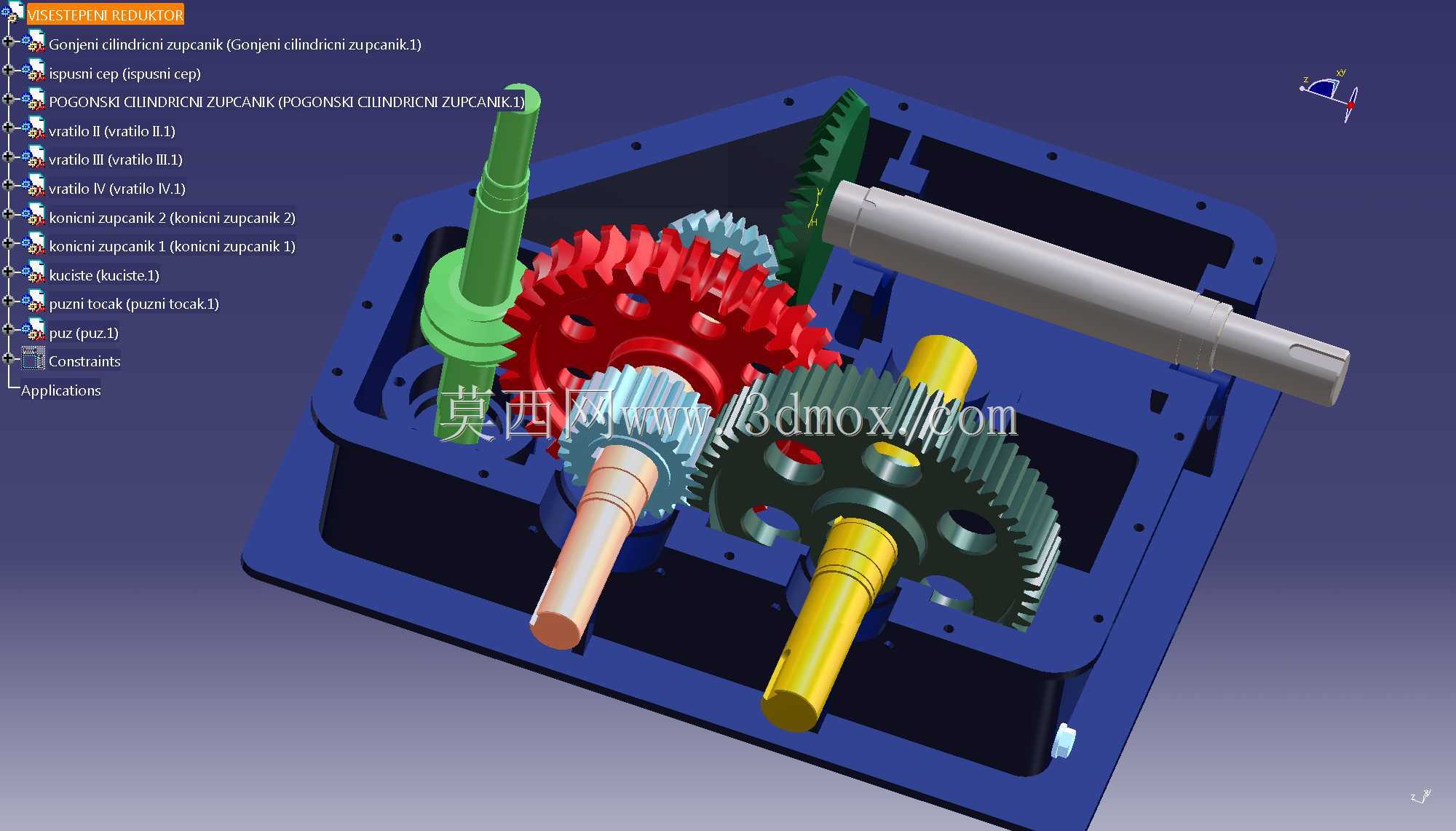

多级齿轮传动减速装置内部结构展示

　　这套减速装置的内部传动结构，核心围绕多组不同模数、齿数的圆柱齿轮完成动力传递路径搭建，从输入到输出的转速逐级降低、扭矩同步放大，适配各类需要低转速大扭矩输出的工业传动场景。在轻工输送线、小型自动化专机、非标工装驱动单元这类应用场景里，这类减速结构不需要追求过高的传动精度，重点是保证传动链路的可靠性、负载耐受能力以及后期维护的便捷性，因此在轴系布局上，将输入轴、中间传动轴、输出轴按照平行轴排布方式安装在箱体内腔，各轴的支撑位预留了标准轴承的安装台阶，装配时可以直接压装对应规格的深沟球轴承，既保证轴系回转的同轴度，也能抵消齿轮啮合过程中产生的径向载荷。

　　从结构设计逻辑来看，这套装置没有采用复杂的行星轮系或者蜗轮蜗杆结构，全部采用直齿圆柱齿轮啮合传动，一方面是直齿轮的加工难度更低，常规滚齿、插齿设备就能完成齿形加工，不需要专用的刀具或者加工工装，制造成本可控；另一方面直齿传动的传动效率更高，空载状态下的功率损耗远低于蜗杆传动，适合长时间连续运转的工况。各齿轮的齿宽根据所在轴的传递扭矩匹配，高速级齿轮齿宽相对窄一些，低速级输出端的大齿轮齿宽更宽，能够承受更大的啮合作用力，避免长时间负载运转出现齿面崩裂、过度磨损的问题。

　　在箱体的安装边界设计上，箱体采用一体式铸造成型的基座结构，底部预留了多个均匀分布的安装沉孔，安装时可以通过螺栓直接固定在设备的安装机架上，沉孔的深度足够容纳螺栓头，不会出现螺栓突出箱体底面导致安装不稳的问题。箱体的内腔轮廓完全避让开所有齿轮的回转外径，齿轮齿顶与箱体内壁之间预留了足够的间隙，既可以储存润滑油脂，也能避免齿轮运转过程中与箱壁发生剐蹭。各轴的轴伸端都预留了密封件的安装槽位，可以装配标准的骨架油封，防止箱体内的润滑油泄漏，同时阻挡外部的粉尘、碎屑进入箱体内污染润滑介质、磨损齿面和轴承。

　　轴系零件的设计上，不同轴的直径根据受力情况做了差异化设计，输入轴因为转速高、扭矩小，轴径相对较细，轴上通过平键连接小模数齿轮，轴端预留了与驱动电机连接的轴伸，可以通过联轴器直接和标准电机输出端对接，不需要额外加装过渡连接结构。中间传动轴上安装了大小联齿结构，也就是大齿轮和小齿轮同轴固定，动力从输入轴的小齿轮传递到中间轴的大齿轮完成一级减速，再通过中间轴的小齿轮传递到下一级齿轮，逐级完成减速比的分配。输出轴的轴径最粗，因为输出端需要传递最大的扭矩，轴上安装的大齿轮通过平键和轴实现周向固定，轴肩位置对齿轮做轴向定位，另一端的轴伸可以直接连接负载端的链轮、带轮或者联轴器，直接输出减速后的动力。

　　在装配逻辑上，整个结构的装配顺序遵循从轴系组件到箱体合装的流程，先将齿轮、轴承、定位轴套依次压装到对应的轴上，完成各个轴系分组件的装配，再将分组件依次从箱体的轴承安装孔位装入内腔，最后在轴承外侧安装轴承端盖，通过端盖的垫片厚度调整轴承的游隙，保证轴系回转顺畅没有卡滞。齿轮啮合的侧隙通过轴系的安装位置精度保证，箱体上的轴承孔在加工时一次装夹完成镗削，孔位的同轴度、平行度公差控制在合理范围内，装配后不需要额外调整齿轮的啮合位置，就能保证齿面接触面积符合传动要求，运转过程中不会出现偏载、异响的问题。

　　这类开式展示的内部结构，也能帮助刚接触机械传动设计的从业者直观理解平行轴齿轮减速的传动原理，清楚各零件之间的装配关系、定位方式，在做同类产品设计时，可以参考这种轴系排布、载荷匹配的设计思路，根据实际需要的减速比、输出扭矩调整齿轮的齿数、模数以及轴的直径参数，快速完成适配具体工况的减速装置设计，不需要从零开始搭建传动架构，减少设计阶段的试错成本。同时这种开放式的结构展示，也能清晰看到每个传动零件的受力方向，在做结构强度校核时，可以快速确定每个零件的载荷施加位置、约束边界，提高有限元分析的效率，避免因为约束设置错误导致校核结果偏离实际工况。
