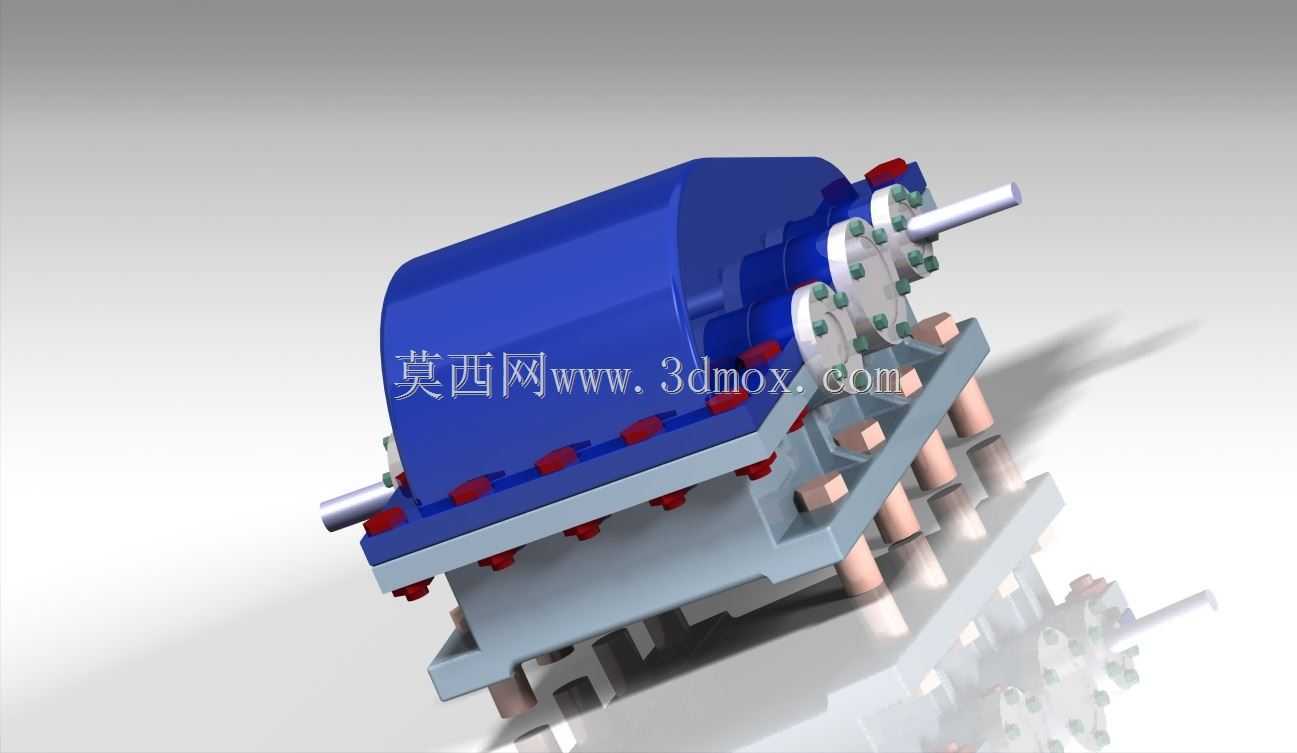

CatiaV5环境下设计的同轴式三级减速装置

　　这套减速装置的三维结构设计，核心围绕重载传动场景下的扭矩匹配需求展开，日常多配套在矿山输送线、冶金辊道驱动、建材搅拌设备的动力输入端，用来衔接高转速低扭矩的动力源与低转速大扭矩的执行端，把原动机输出的数千转转速降到作业端需要的几十转区间，同时放大输出扭矩匹配负载做功需求。

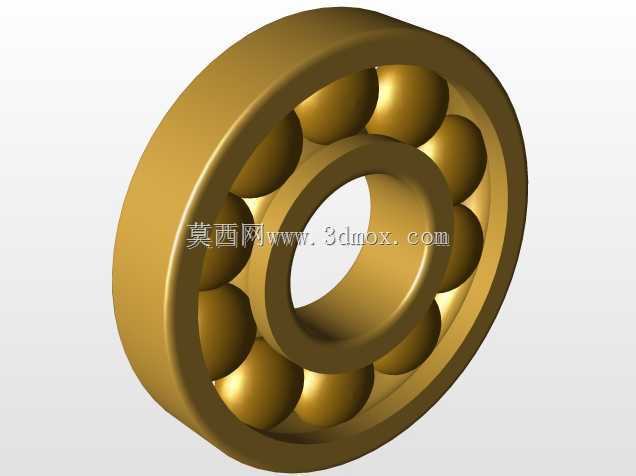

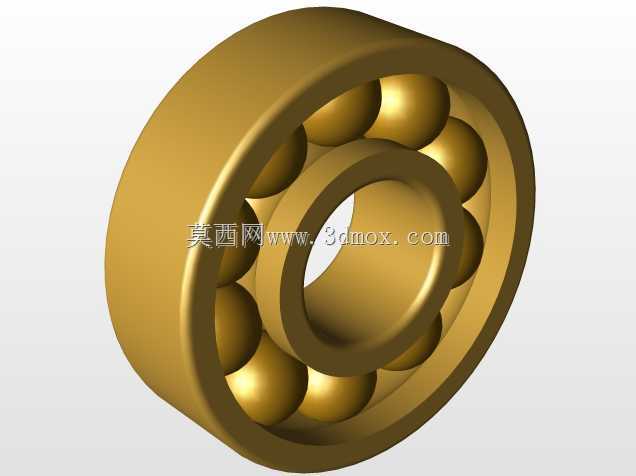

　　从结构布局来看，这款减速装置采用三级圆柱齿轮传动的排布逻辑，三根平行布置的传动轴通过深沟球轴承与圆锥滚子轴承组合支撑在箱体内腔，轴承选型充分考虑了径向载荷与轴向载荷的复合受力情况，输入轴端采用小模数齿轮直接啮合中间轴的大直径从动轮，完成第一级减速，中间轴上的小齿轮再啮合输出轴侧的大齿轮，逐级完成转速降低与扭矩放大，每一级齿轮的啮合侧隙、齿面接触斑点都在建模阶段做了装配校验，避免实际装配时出现齿顶干涉、侧隙过大导致的传动冲击问题。

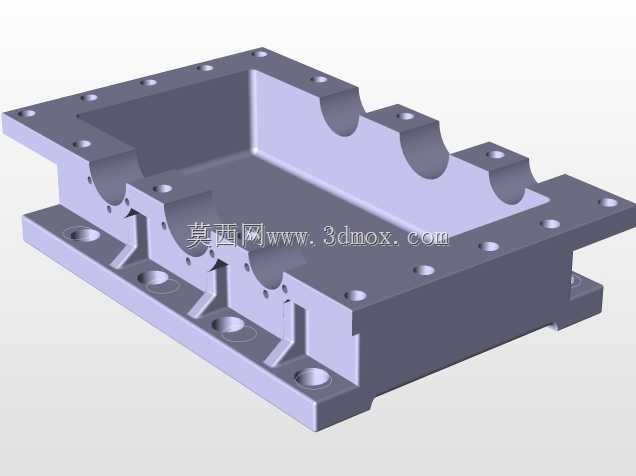

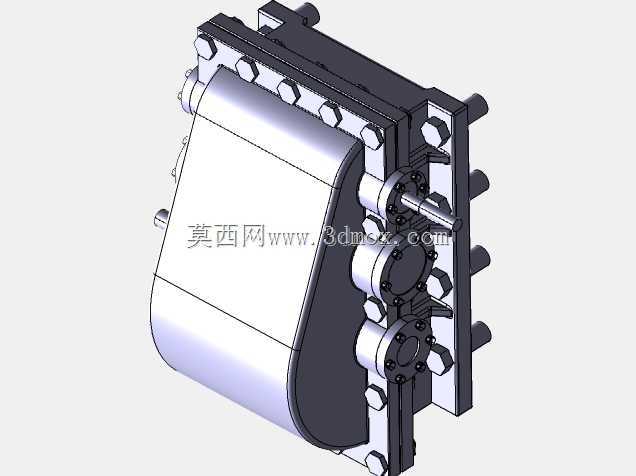

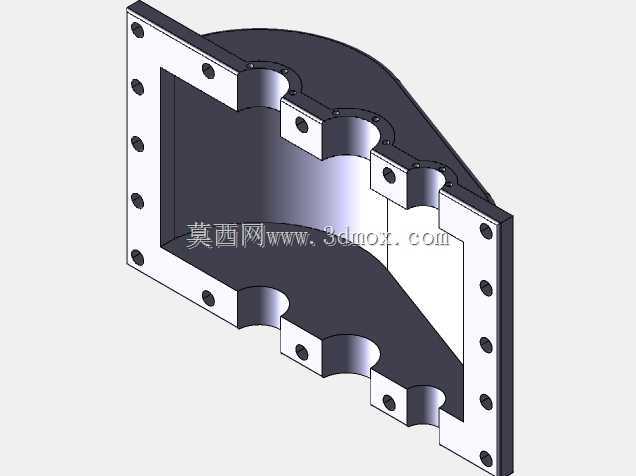

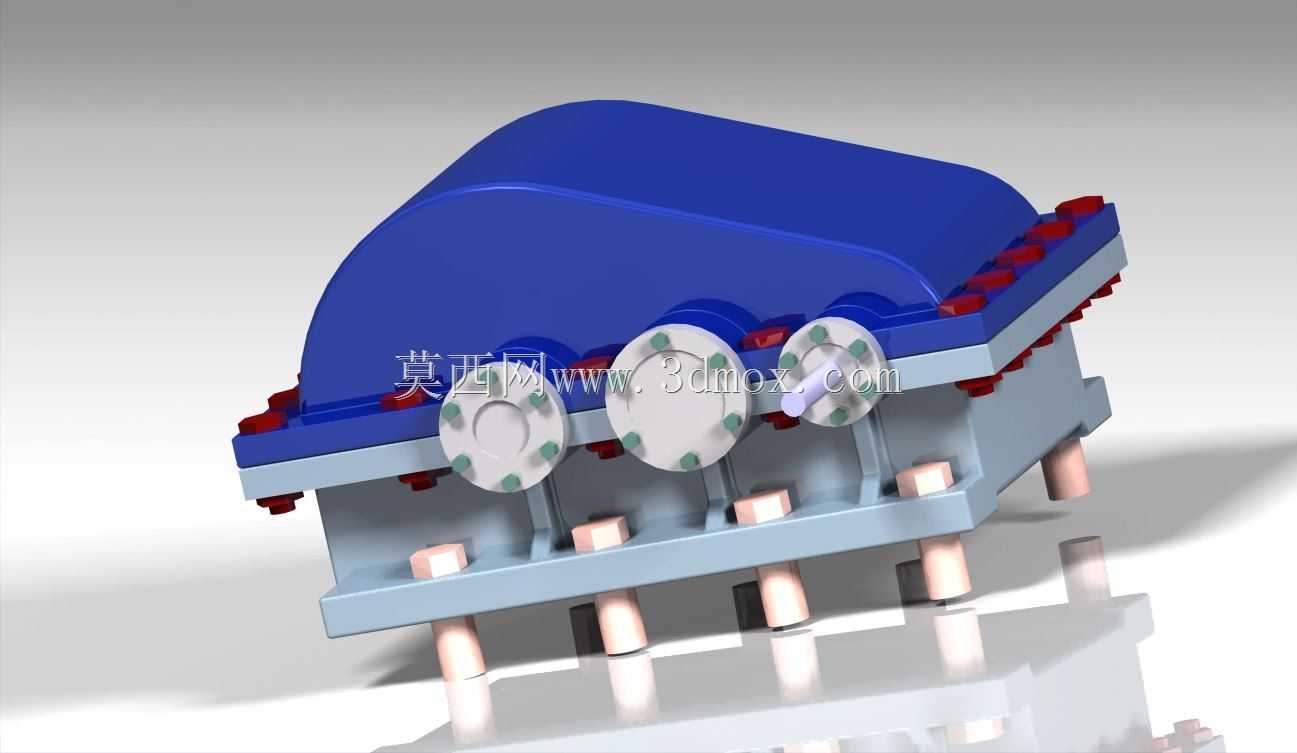

　　箱体采用剖分式结构设计，上箱盖为圆弧过渡的曲面造型，既可以增加箱体的整体刚度，减少齿轮啮合振动带来的箱体形变，也能预留足够的箱内空间储存润滑油，避免齿轮高速运转时搅油阻力过大。上下箱体的结合面布置了一圈均匀排布的连接螺栓，螺栓孔位的间距严格按照密封要求设置，保证结合面涂密封胶后不会出现润滑油渗漏的问题，箱体底部的支撑脚预留了长条形安装孔，方便现场安装时调整整机的同轴度，适配不同安装基座的孔位偏差，支撑脚的高度经过核算，能保证箱体底部与安装面之间留出足够的放油操作空间，日常维护时可以直接打开底部油塞更换箱内润滑油。

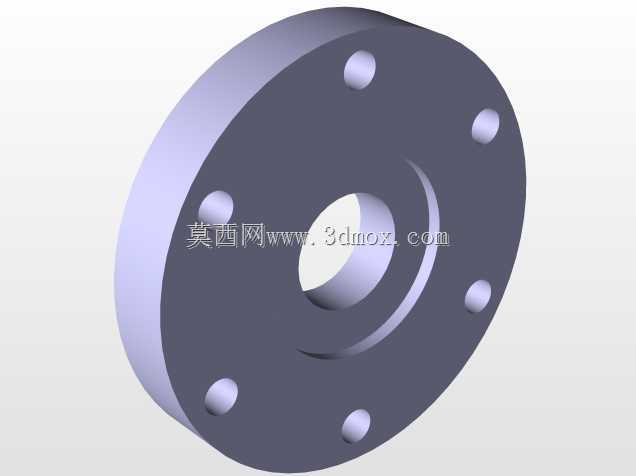

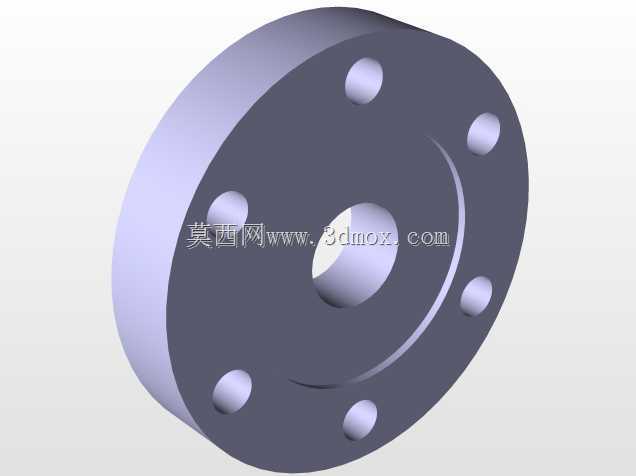

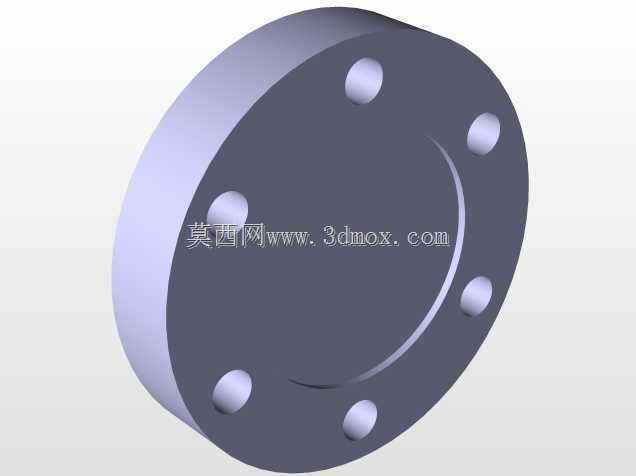

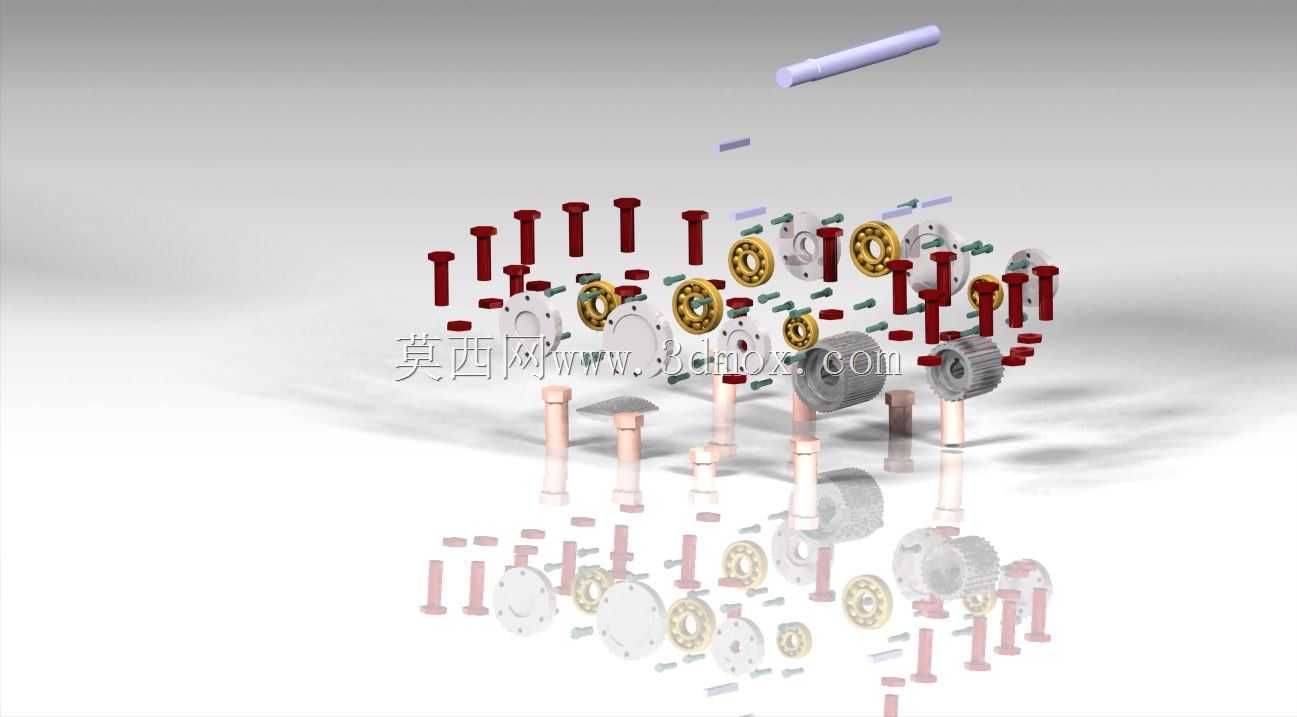

　　建模过程中对所有传动部件做了装配干涉检查，每根轴上的齿轮、轴承、轴套、端盖的轴向定位尺寸都做了公差匹配，轴肩高度严格对应轴承内圈的定位要求，避免轴肩过高影响轴承拆卸，也不会因为轴肩过低导致轴承轴向窜动。端盖与箱体的配合面设置了密封槽，可内嵌耐油橡胶密封圈，防止灰尘、水汽进入箱体内污染润滑油，也避免箱内润滑油顺着轴伸端渗漏。输入输出轴的轴伸位置都预留了键槽，可通过平键连接联轴器或带轮，和原动机、作业负载实现扭矩传递，键槽的位置与尺寸都按照对应轴径的国标要求设计，不需要二次加工就可以直接选配标准平键完成装配。

　　从安装边界来看，整机的外形轮廓充分考虑了常规传动工位的空间限制，宽度方向的尺寸控制在常规输送线支架的安装跨距内，不需要额外加宽安装支架就可以直接固定，高度方向的圆弧箱盖不会和上方的管线防护架产生干涉，输入轴与输出轴的中心高按照通用配套电机的中心高做了匹配，安装时不需要额外加工调整垫就可以保证电机轴与减速器输入轴的同轴度，减少联轴器的偏磨损耗。箱体检修视孔设置在上箱盖的顶部位置，日常巡检时可以直接打开视孔盖观察齿轮啮合情况、检查润滑油油位，不需要拆解整个箱盖就能完成基础的状态检查，降低日常维护的工作量。

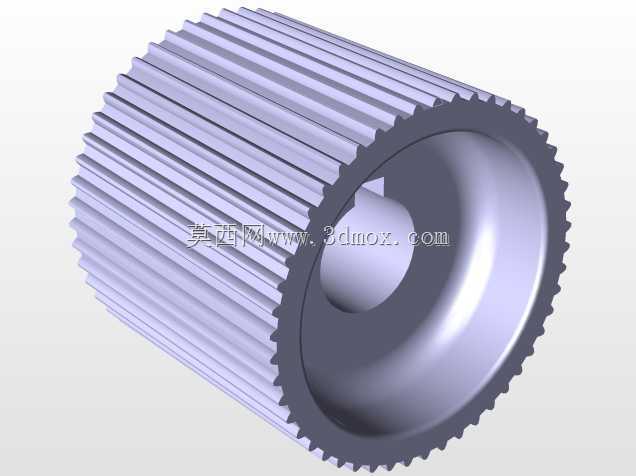

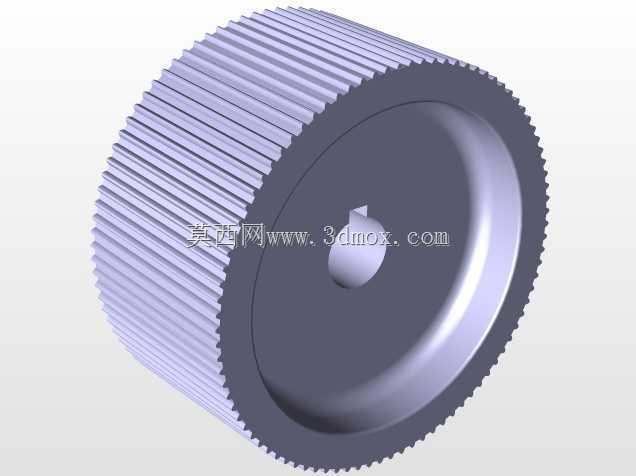

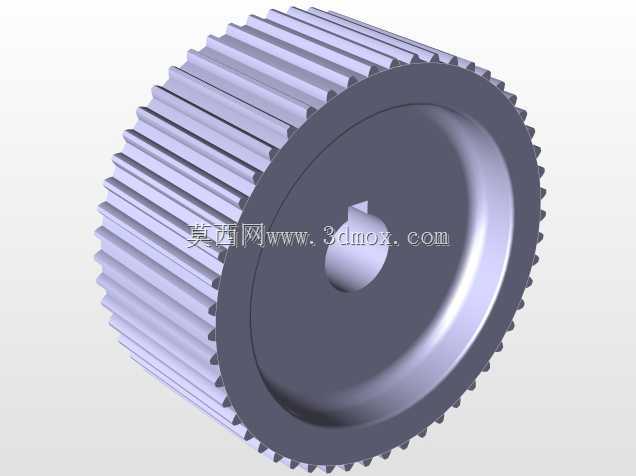

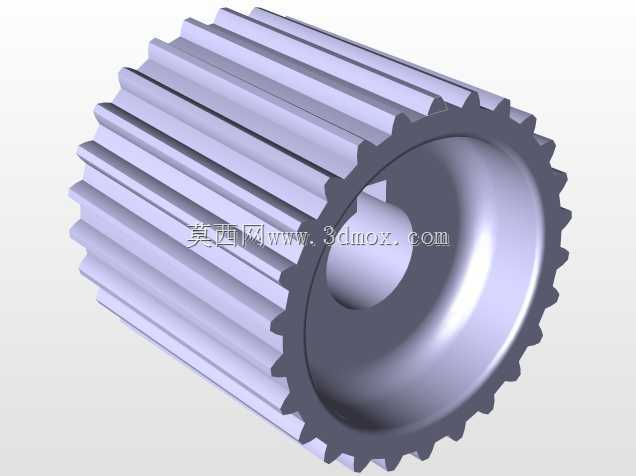

　　齿轮的结构设计上，大直径从动轮采用辐板式结构，在保证轮体刚度的前提下尽可能减轻自重，减少高速运转时的转动惯量，降低启动瞬间的冲击载荷，小齿轮采用齿轮轴的整体结构，避免小直径齿轮和轴过盈装配带来的应力集中问题，提升传动部件的整体使用寿命。所有齿轮的齿宽都按照载荷分布系数做了优化，既不会因为齿宽过窄导致齿面接触应力过大出现点蚀，也不会因为齿宽过宽导致载荷沿齿向分布不均，出现偏载断齿的问题。轴承端盖上设置了油槽，可以在装配时涂抹润滑脂，对轴伸处的密封圈进行润滑，延长密封圈的老化周期，减少长期运转后的渗漏风险。
