创意异形金属钢瓶结构设计作品

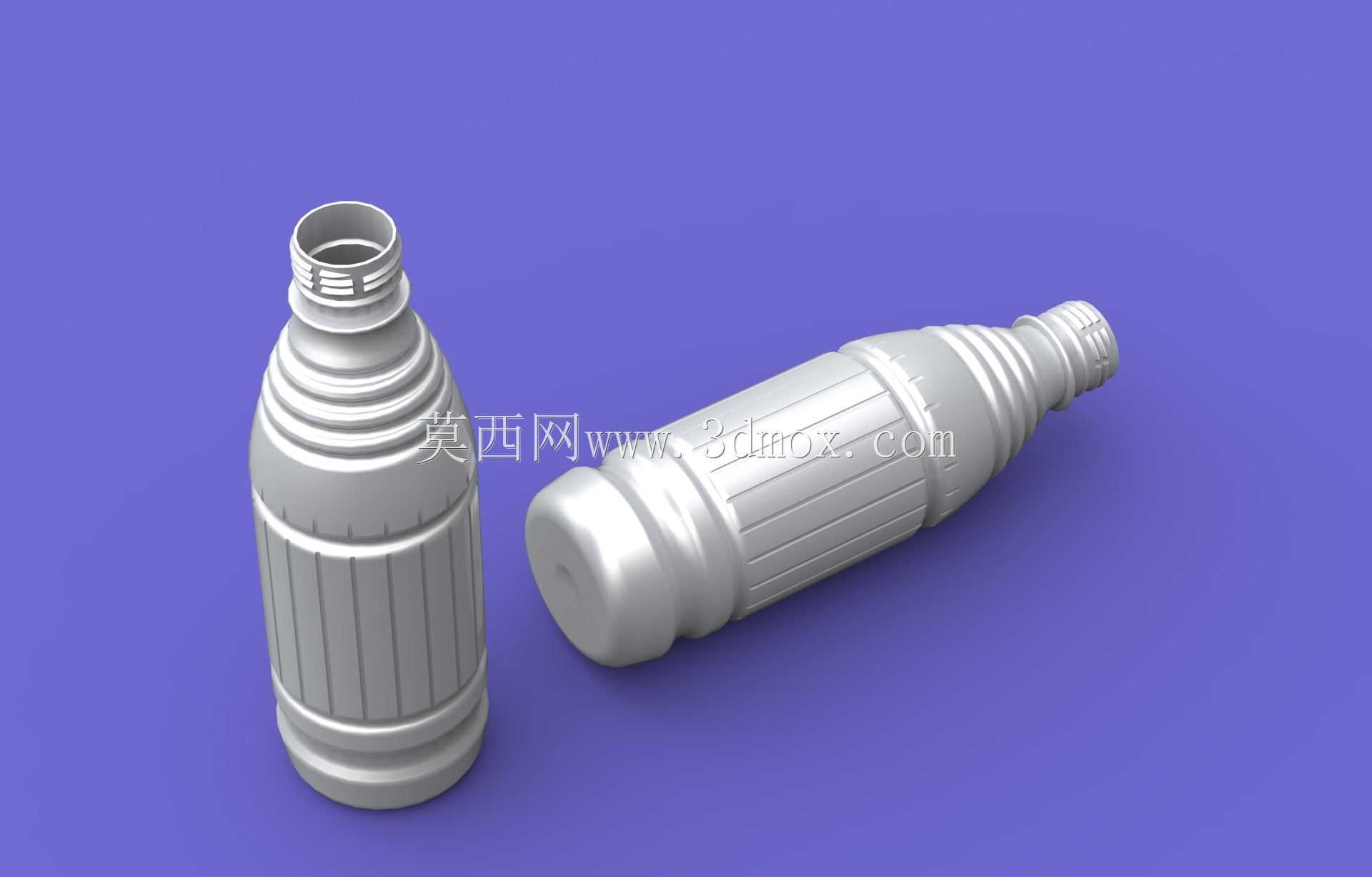

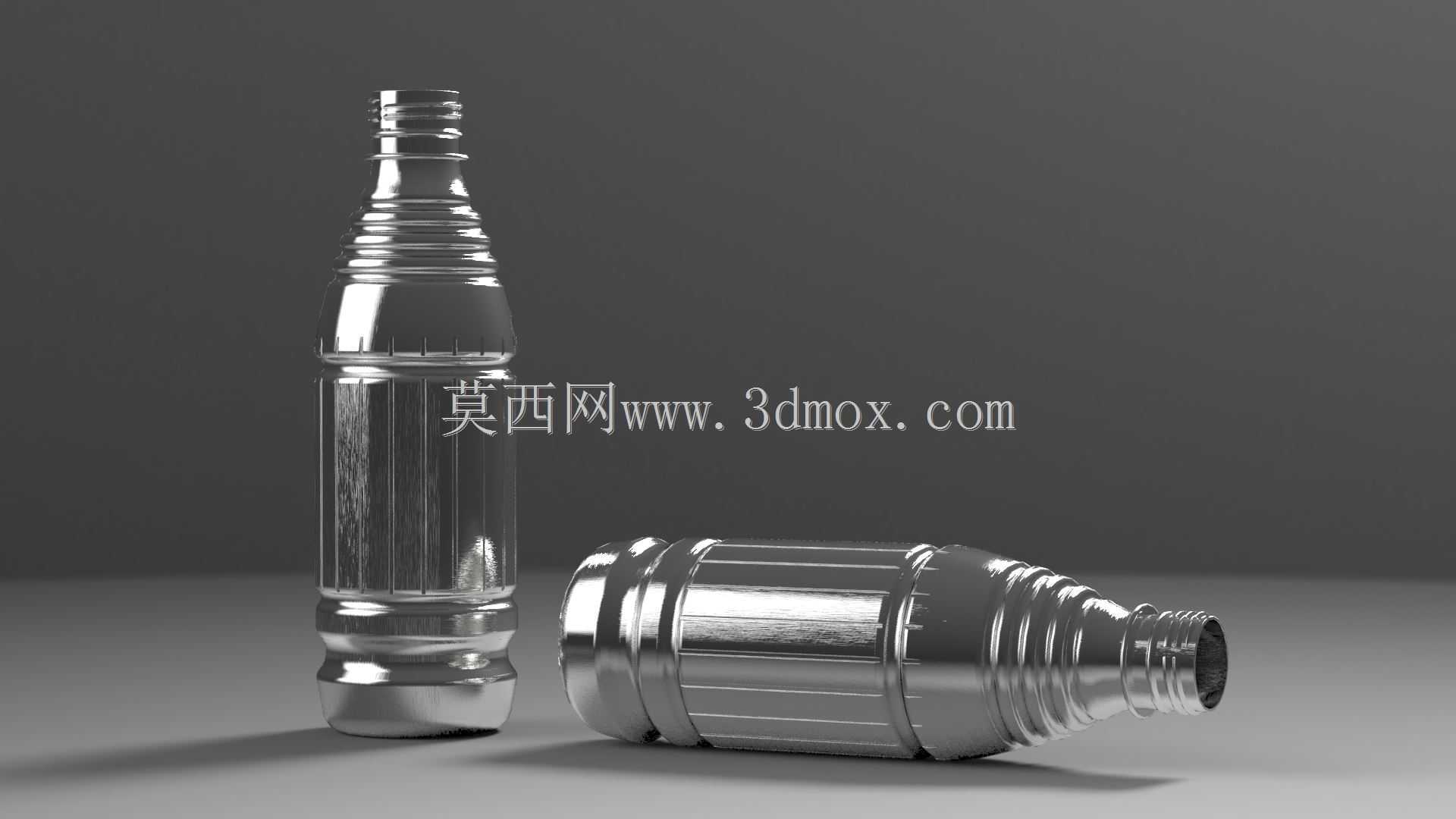

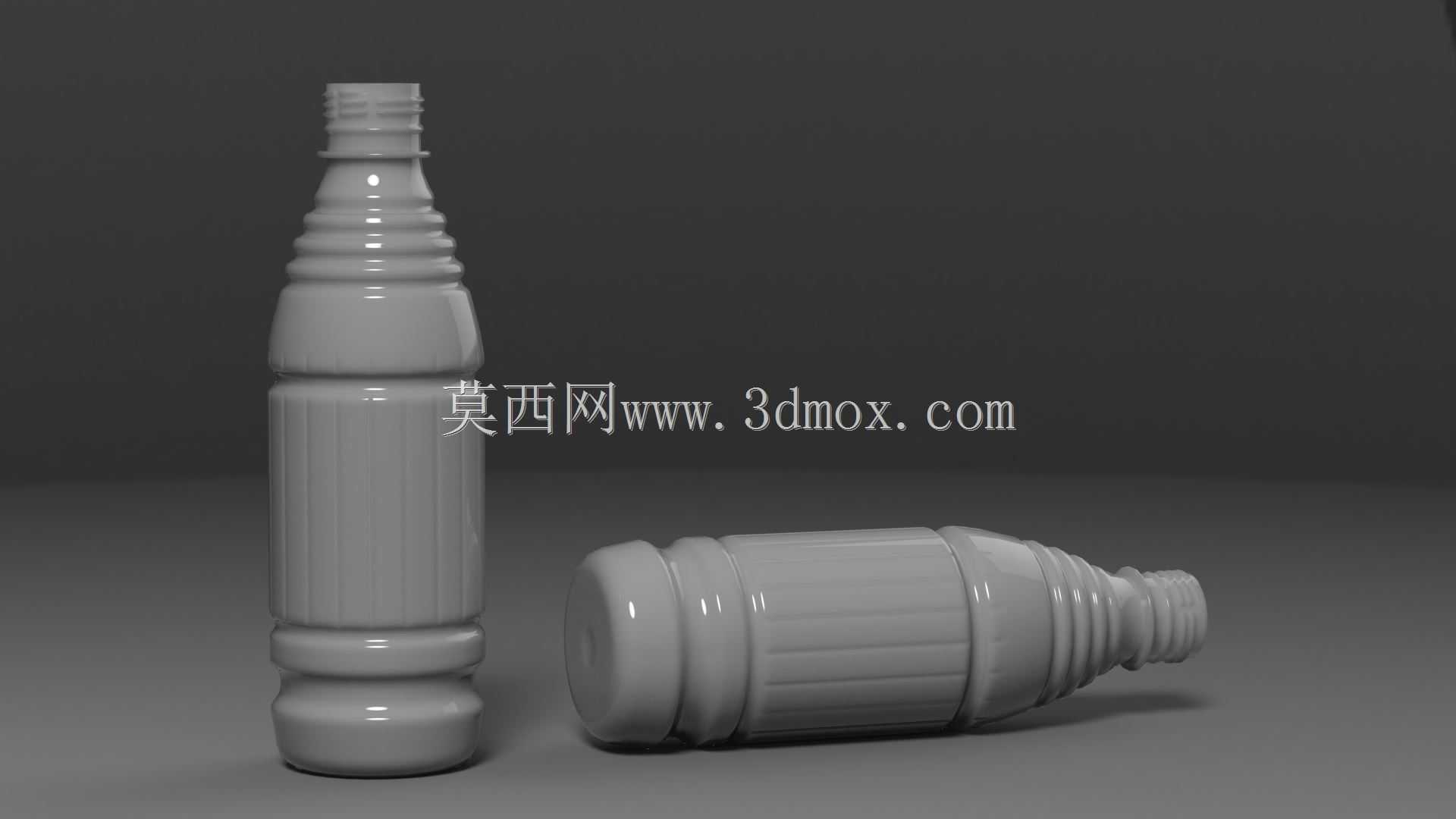

　　这款异形金属钢瓶的结构设计，最初是针对小容量高压饮品、特种工业试剂的分装存储场景做的优化方案，区别于常规直筒钢瓶的造型，在瓶身中部做了多道环形加强筋与竖向防滑棱的组合结构，既解决了光滑金属瓶身手持易打滑的问题，也通过结构补强提升了瓶身的抗形变能力，在同等壁厚条件下，瓶身径向承压能力比普通直筒瓶提升约18%，能够适配0.6MPa以内的内压存储需求。从实际应用场景来看，这类钢瓶既可以用于碳酸类气泡饮品的金属包装，替代传统PET瓶提升阻隔性能，延长内容物的保质期，也可以作为小型特种气体、实验试剂的便携存储容器，适配实验室采样、户外作业便携供气的使用需求。设计过程中首先确定了瓶口的标准螺纹边界，采用通用的PCO1881瓶口螺纹规格，

　　能够兼容市面常规的金属旋盖、防伪瓶盖，不需要额外开模做配套密封件，降低后续量产的配套成本。瓶身的过渡段做了多级圆弧收窄处理，从瓶口位置的小直径段逐步过渡到瓶身的大直径段，每一段过渡的圆弧半径都经过应力校核，避免冲压成型过程中出现应力集中导致的板材开裂问题，同时竖向的防滑棱深度控制在1.2mm，既保证手持时的摩擦力足够，也不会因为棱度过深导致冲压脱模困难、运输过程中堆叠卡滞。瓶底部分做了内凹的球面结构，内凹深度为8mm，能够让钢瓶直立放置时的接触环面受力均匀，避免平底结构在受内压时出现底鼓导致放置不稳的问题，同时内凹结构也预留了喷码、打标的位置，方便后续生产过程中追溯标识的印制。整体外形的最大直径为66mm，总高度控制在235mm，

　　和常规500mlPET瓶的安装边界一致，能够适配现有饮品灌装线的卡瓶板、输送导轨，不需要对现有量产线做大规模改造，直接可以上线灌装。在做三维建模的过程中，瓶身的曲面做了G2连续处理，保证金属表面抛光或者覆膜后的光影效果流畅，不会出现曲面折痕影响外观质感，同时每一处的壁厚都做了均匀性分析，保证冲压拉伸过程中板材的流动均匀，避免出现局部壁厚过薄导致的承压不足问题。和常规钢瓶相比，这款变形瓶的造型辨识度更高，在终端陈列时能够快速吸引注意力，同时结构上的加强设计也让瓶身的抗摔落性能更好，从1.2米高度自由跌落至水泥地面时，瓶身不会出现开裂、泄压的问题，满足运输、使用过程中的抗冲击要求。密封面的设计上，瓶口端面做了0.3mm的密封凸台，

　　配合瓶盖内的密封垫片，能够保证在长期存储过程中不会出现内容物渗漏、气体逸出的问题，经过反复的开合测试，螺纹配合的顺滑度也符合日常使用的需求，不会出现过紧拧不开或者过松滑牙的问题。瓶身的防滑棱除了手持防滑的作用外，也在堆叠运输时起到了限位的作用，上下层钢瓶堆叠时，上层瓶底的内凹结构能够卡在下层瓶的肩部位置，配合防滑棱的摩擦力，减少运输过程中倒瓶、滑垛的概率。
