十六自由度仿人机器人面部机械结构

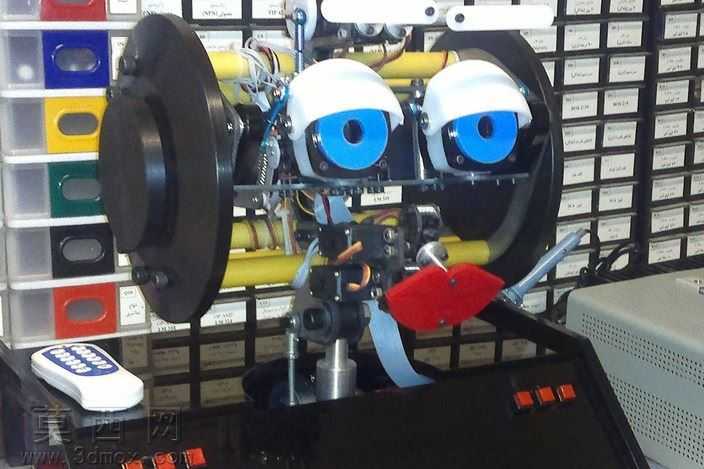

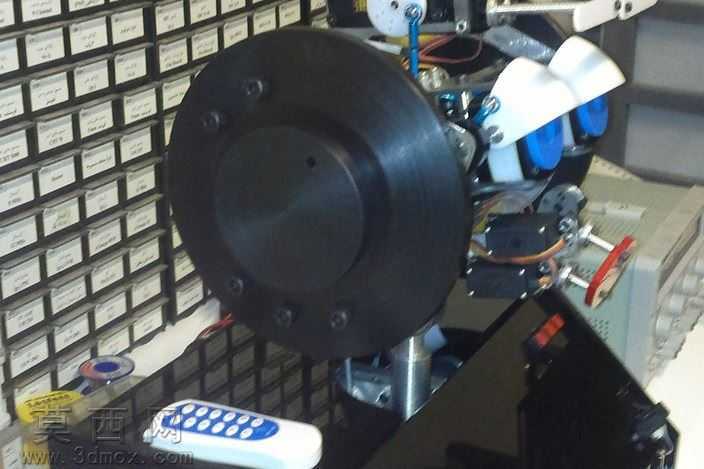

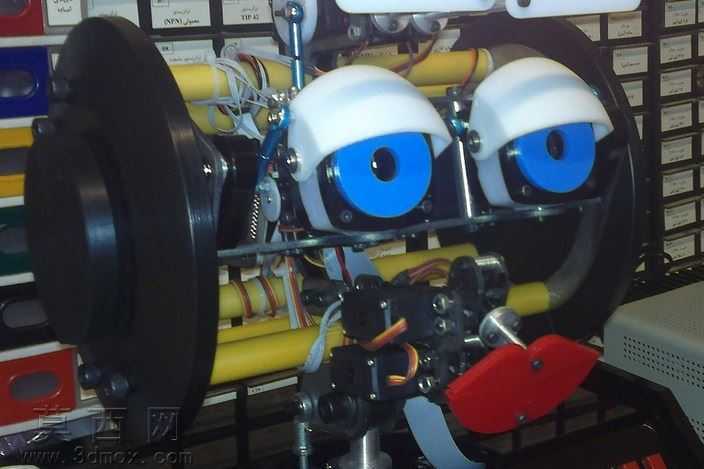

该作品为仿人机器人面部机械结构三维建模成果，整体围绕实现类人面部表情动作的核心目标展开设计，建模过程中严格遵循仿生运动逻辑与机械传动合理性原则，对每一处运动关节的活动范围、传动路径都做了精细化的参数约束。模型整体采用模块化分层建模思路，将眼部运动机构、嘴部开合机构、面部支撑框架、传动走线结构拆分为独立子装配体逐一构建，再通过标准配合约束完成整体装配，既保证了各机构运动仿真的独立性，也确保整体装配后无干涉错位问题。眼部结构采用双独立自由度设计，每只眼球可实现水平转动与垂直俯仰动作，眼周的白色弧形护罩采用哑光半透明材质参数设置，蓝色眼球部件做了高光亮面材质处理，还原类人眼部的视觉质感，眼球转动通过微型连杆与舵机输出轴直连，传动路径短、动作响应延迟低，可实现双眼同步或差异化的视线转动效果。嘴部结构采用红色弧形挡板模拟嘴唇形态，通过多组铰接连杆与底部驱动舵机连接，可实现开合、小幅偏移等动作，还原说话、基础表情的嘴部运动逻辑。面部两侧的黑色圆形侧框架作为整体结构的支撑主体，采用硬质工程塑料材质参数设置，表面做细微磨砂纹理处理，框架内侧预留了充足的走线空间，所有驱动线缆均沿黄色支撑管排布，既避免线缆干扰运动关节，也让整体内部走线规整有序。建模过程中对所有铰接转动副都添加了角度限位约束，匹配真实人类面部的活动角度范围，避免出现超生理范围的不合理动作，各传动连杆的长度、铰接点位置都经过反复参数调试，保证驱动舵机转动固定角度时，面部部件的运动幅度与类人表情的动作幅度匹配。整体模型共设置十六个独立运动自由度，可通过对各舵机的动作组合控制，实现多种基础类人面部表情，结构紧凑、传动效率高，为后续仿人服务机器人的头部交互功能开发提供了可靠的机械结构参考，模型在渲染阶段采用工作室冷光光源设置，突出金属传动件的金属质感与塑料结构件的哑光质感，清晰展现内部复杂的传动连接关系。
