连杆机构点运动轨迹分析机械结构

　　这套连杆铰接结构的核心设计目标，是精准复现平面多杆机构在连续运转过程中，不同铰接点位的完整运动路径，在轻工机械、输送设备、自动化执行端的机构选型阶段，这类轨迹分析成果能直接减少样机试错的迭代成本。很多一线结构工程师在做间歇送料、轨迹输出类执行机构设计时，最容易踩的坑就是只关注静态干涉，忽略了运转全周期内各铰接点的运动边界，要么出现杆件运动到极限位置时和设备机架剐蹭，要么输出端的轨迹达不到工艺要求的行程范围，这套结构的轨迹绘制成果，刚好能给同类机构设计提供可直接参考的点位运动边界参考。从结构组成来看，这套多杆机构以两个固定铰接支座作为安装基准，其中一个支座作为主动曲柄的回转中心，主动曲柄做整周回转运动时，

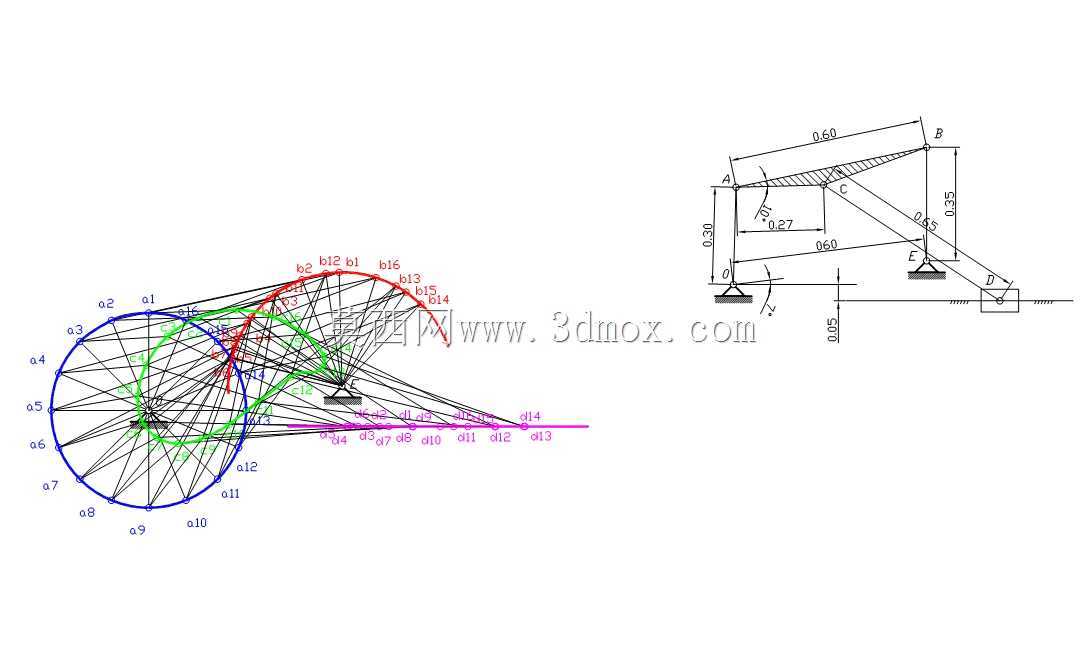

　　通过多组铰接连杆将动力传递到输出端，不同长度的连杆通过铰接点串联，每一个铰接点的运动轨迹都是不同半径、不同曲率的平面曲线，图中绘制的多色轨迹线，就是不同点位在一个完整运动周期内的全部路径，能清晰看到不同点位的运动范围、极限位置、曲率变化规律。在实际设备应用场景中，这类多杆轨迹机构常被用在包装设备的取料送料端、纺织机械的导纱机构、印刷设备的递纸机构上，不同工艺要求的执行端需要匹配特定的运动轨迹，比如取料工位需要执行端在取料位置有短暂的近似停留，送料过程保持平稳直线段，回程阶段快速抬升避让工件，这些动作需求都可以通过调整连杆长度、铰接点位置、固定支座间距来实现，不需要额外增加电控程序就能完成复杂的动作输出，

　　纯机械结构的可靠性远高于多轴联动的电控方案，在高速运转工况下的稳定性优势尤其明显。设计这类连杆机构时，首先要确定固定支座的安装边界，两个固定铰点的中心距是整个机构的安装基准尺寸，直接决定了整套机构的整体占地尺寸，主动曲柄的回转半径决定了机构的输入行程范围，连杆之间的长度配比需要反复校核，既要保证主动件能做整周回转无死点，还要保证输出端的轨迹符合工艺要求，同时要核算每个铰接点的运动包络空间，给杆件的运动预留足够的安全间隙，避免和周边的机架、护罩、管线发生干涉。很多新手工程师在做连杆设计时，只会在三维软件里做简单的位置装配，没有做全周期的运动仿真，往往等到零件加工完成组装试机时才发现，要么机构存在死点卡死，要么运动过程中杆件互相碰撞，

　　要么输出轨迹和设计预期偏差过大，这套轨迹分析结构把每个点位的运动路径都做了完整绘制，能直观看到每个位置的杆件姿态，在设计阶段就能提前预判干涉风险，调整杆件参数。从安装适配角度看，这套机构的固定支座采用底面安装形式，安装孔位的间距可以根据实际设备的机架尺寸做等比例缩放，所有铰接点都采用销轴铰接的连接形式，铰接处的配合间隙需要控制在合理范围，间隙过大会导致运动轨迹出现偏差，间隙过小则会加剧铰接处的磨损，降低机构使用寿命。在高速运转工况下，还需要在铰接位置配置自润滑轴承，减少运转过程中的摩擦阻力，降低维护频次。不同行业应用时，可以根据实际的负载、转速要求调整杆件的截面尺寸和材质，轻载高速工况可以选用铝合金杆件降低运动惯量，重载工况则需要选用合金钢材质保证杆件的结构强度，避免杆件受力变形导致轨迹偏移。这套结构的轨迹分析成果，除了直接用于同类机构的设计参考，还可以作为机械原理教学的演示案例，帮助初学者直观理解平面连杆机构的运动规律，掌握铰接点轨迹和连杆参数之间的对应关系，理解不同杆长配比如何影响最终的输出运动特性。在做机构优化时，工程师可以对照轨迹线的曲率变化，调整对应连杆的长度参数，逐步逼近工艺需要的理想轨迹，不需要从零开始做大量的仿真计算，能大幅缩短机构开发的周期。
