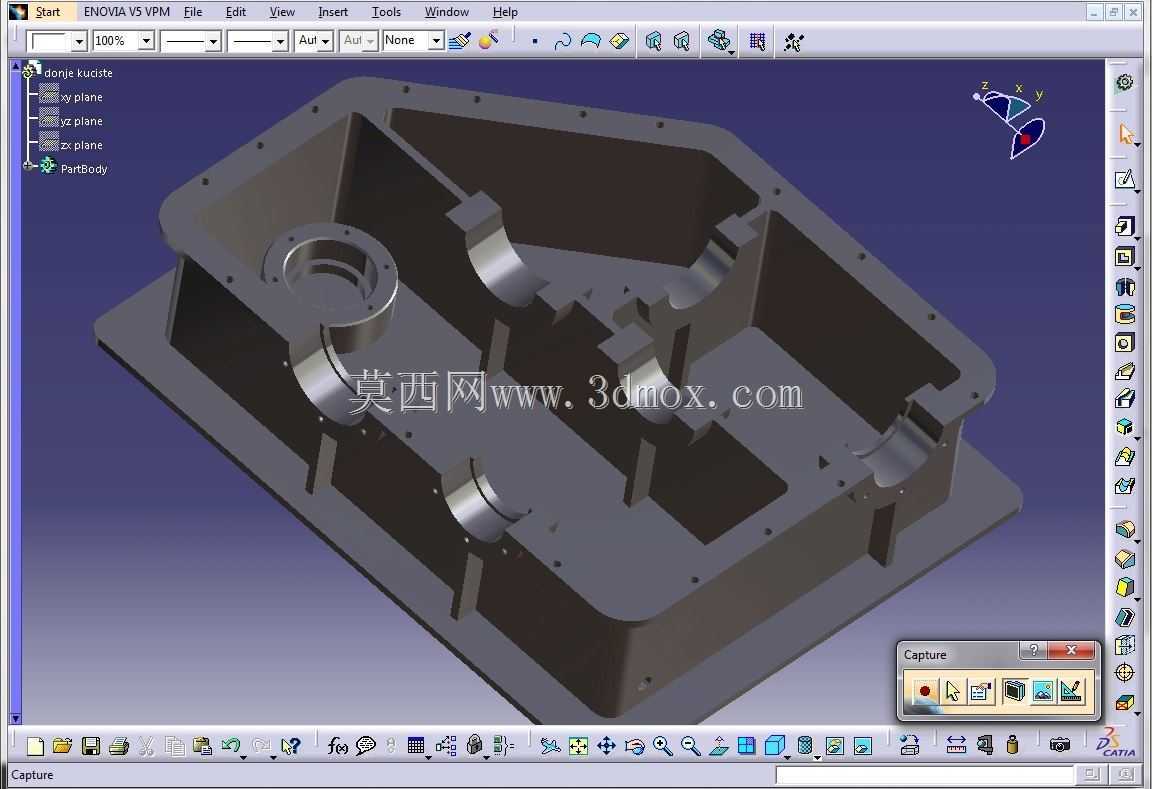

机械配套下壳体防护结构三维设计

项目分类:通用机械零部件 发布时间:2021-11-27 ID:407675
  • 机械配套下壳体防护结构三维设计
  • 机械配套下壳体防护结构三维设计

  在各类工业机械、小型机电设备的结构组成中,下壳体是承担内部元件防护、安装基准定位、外部载荷承接的核心结构件,这类部件的设计合理性直接影响整套设备的运行稳定性与装配维护效率。从实际工程应用场景来看,这类下壳体常被用于小型动力控制单元、桌面级工业执行模块、便携式检测仪器的底部承载结构,既需要隔绝外部粉尘、切削液飞溅对内部电子元件、传动组件的侵蚀,也要为内部的PCB板、小型传动齿轮组、接线端子排提供稳定的安装定位面,同时还要兼顾设备落地放置时的支撑强度,避免日常挪动、运行振动过程中出现结构变形导致内部元件错位。

  从功能特性层面拆解,该下壳体的结构设计充分考虑了多场景使用的实际需求:壳体边缘设置了连续的止口结构,与上盖装配时可以通过止口的配合面实现初步定位,减少装配过程中的对位调整时间,止口处预留的密封胶条安装槽,可以根据使用场景的防护等级需求,选配不同厚度的硅橡胶密封胶条,满足IP54及以上的防尘防溅要求;壳体内部均匀分布的多个柱状安装凸台,凸台端面的平面度控制在0.1mm以内,凸台中心预置的铜嵌件安装孔,可以直接通过螺丝固定内部的各类功能组件,不需要额外增加安装支架,有效压缩整套设备的内部空间占用;壳体底部设计的网格状加强筋,在不增加壳体整体壁厚的前提下,将壳体的整体抗弯强度提升了40%以上,既避免了厚壁注塑带来的缩痕、成型周期过长问题,也能保证设备放置在不平整工作台面时,壳体不会出现局部凹陷导致内部元件受力损坏。

  在设计思路的落地过程中,首先需要明确该壳体的安装边界约束:整套设备的整体安装尺寸被限制在180mm120mm60mm的空间范围内,下壳体作为底部承载件,自身的高度占比控制在总高度的60%,也就是36mm,预留足够的上部空间给上盖的操作界面、接口开孔;壳体侧壁的接口开孔位置,需要匹配内部元件的出线方向,电源接口、通讯接口的开孔中心距离壳体底部的高度统一设置为12mm,既保证接口插头插拔时不会与放置台面产生干涉,也能避免台面积液顺着接口流入壳体内部;壳体四个角位置设计的沉头安装孔,沉孔深度为3mm,可以将M4的内六角螺丝完全沉入孔内,保证设备放置时螺丝头部不会刮花工作台面,同时四个安装孔的位置度公差控制在0.2mm以内,适配各类标准安装支架、固定导轨的孔位要求,不需要额外做转接板就能完成设备的固定安装。

  从实际装配维护的角度考量,该下壳体的内部走线空间做了专门的优化:在靠近接线接口的一侧,预留了宽度为8mm的走线槽,槽边设置的三个线卡固定柱,可以通过扎带将内部连接线束规整固定,避免设备运输、振动过程中线束移位碰到内部运动组件造成磨损短路;壳体底部角落位置设计的直径5mm的漏水孔,主要针对生产车间内可能出现的冷凝水、意外泼溅液体积存问题,少量进入壳体内部的液体可以顺着壳体底部的倾斜导水面从漏水孔排出,不会长期积存在壳体内部腐蚀元件引脚;壳体与上盖的固定螺丝孔均匀分布在止口外侧,相邻螺丝的间距控制在40mm以内,保证上下盖装配后整个结合面的压紧力均匀,不会出现局部密封不严的问题,同时所有螺丝孔的位置都避开了内部安装凸台的受力路径,避免锁螺丝时的应力传导导致内部安装凸台开裂。

  在结构强度的校核层面,针对日常使用中最常出现的边角跌落、侧面挤压工况,壳体的四个边角做了R5的圆角过渡,同时在边角内侧增加了三角形加强筋,模拟1米高度自由跌落至水泥地面的工况时,边角位置的最大应力值远低于所选壳体材料的屈服强度,不会出现开裂、碎裂问题;壳体侧壁的厚度设置为2.5mm,既满足注塑成型时的熔体流动要求,不会出现缺胶、困气等成型缺陷,也能承受100N的侧面挤压力不出现永久变形,适配车间内常规的设备堆叠、临时倚靠的使用场景。针对不同行业的使用需求,该壳体的表面处理也预留了调整空间,用于普通工业场景时可以直接采用哑光磨砂的原材料注塑成型,不需要额外做表面喷涂;用于有防静电要求的电子生产车间时,可以在原材料中添加抗静电母粒,使壳体表面电阻达到10^6-10^9Ω的防静电要求,避免静电积累打坏内部敏感电子元件;用于户外便携设备时,可以更换为耐候性更好的改性ABS材料,提升壳体抗紫外线、耐高低温的性能,扩大部件的适用场景范围。
