涡轮风扇喷气发动机结构三维设计

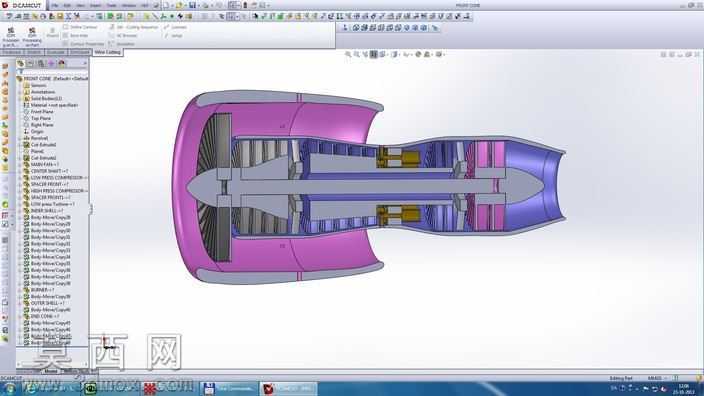

本作品为涡轮风扇喷气动力装置的全参数化三维建模成果，建模过程依托三维设计软件完成整体结构的搭建，采用自顶向下的设计思路，先完成核心机轴线基准、各级安装基准面的构建，再逐步拆分进气道、风扇级、压气机段、燃烧室、涡轮级、尾喷管等核心功能模块，确保各部件同轴度、装配间隙符合航空动力装置的常规设计逻辑。建模过程中对叶片类曲面结构采用曲面放样、阵列驱动的方式完成，保证每一片风扇叶片、压气机叶片、涡轮叶片的翼型曲面顺滑过渡，叶根与轮盘的衔接位置做了圆角过渡处理，避免应力集中的结构缺陷；机匣部分采用薄壁壳体特征构建，区分了外涵道与内涵道的独立流道空间，还原了涡扇发动机双涵道的核心结构特点。材质配置上，针对不同功能部件做了区分设置：进气整流罩、外涵机匣采用亮紫色金属烤漆材质模拟航空发动机外覆防护层，风扇叶片、压气机轮盘、涡轮轴采用银灰色高强度合金材质，燃烧室、涡轮段采用耐高温的蓝紫色特种合金材质，管路与连接件采用黄铜色金属材质区分，整体材质层次清晰，能够直观区分不同功能区域的部件。结构设计上完整还原了涡喷装置的动力传递路径：从前端进气风扇吸入气流，一部分气流经外涵道直接排出产生推力，另一部分气流经多级压气机压缩后进入燃烧室与燃油混合燃烧，高温高压燃气驱动涡轮旋转带动前端风扇与压气机工作，最终燃气从尾喷管高速喷出产生推力，剖面展示状态下可清晰观察到各级叶片的排布、轴系的支撑结构、燃烧室的腔体布局，各部件之间的装配关系完整，无干涉错位问题。整体建模过程注重结构的合理性与展示的直观性，通过半剖面的展示形式，将原本封闭在机匣内部的核心结构完整呈现，可用于航空动力结构的教学演示、原理讲解场景，所有特征均保留参数化编辑属性，可根据设计需求调整各级叶片数量、涵道比、机匣直径等核心参数，适配不同的设计迭代需求。
