航空涡扇发动机涡轮叶片组三维结构设计

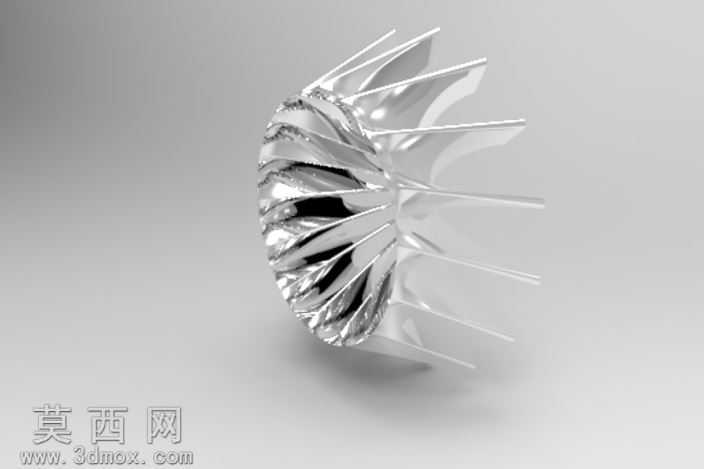

本作品为涡扇发动机核心涡轮叶片组件的三维建模设计，整体围绕航空发动机涡轮段的气动性能与结构可靠性展开设计。建模阶段首先依据涡轮叶片的气动外形参数，通过三维草绘勾勒出单支叶片的叶身型面轮廓，精准控制叶根到叶顶的弦长变化、扭转角度与厚度过渡曲线，确保叶型符合流体力学设计要求，能够在高温高压燃气冲击下实现高效的动能转换。完成单支叶片建模后，采用圆周阵列特征围绕中心轮毂基体进行排布，严格控制每支叶片的安装角度与相邻叶片的叶栅间隙，保证整体叶盘的动平衡性能，避免高速运转时出现偏心振动问题。轮毂部分采用一体化建模思路，设计有与叶片叶根匹配的榫槽安装结构，通过装配约束将叶片与轮毂精准配合，还原真实涡轮组件的装配关系。材质渲染阶段，针对涡轮部件的高温工作特性，为叶片与轮毂赋予高温合金材质效果，调整金属材质的反射率、粗糙度参数，模拟经过精密加工的金属表面质感，同时通过光影渲染突出叶身的曲面弧度与叶片阵列的层次感，清晰展现叶栅通道的气流走向空间。结构设计上充分考虑涡轮组件的实际工作场景，叶身型面做了平滑过渡处理，避免应力集中的尖角结构，叶根部位做了加厚强化设计，匹配榫槽的咬合结构保证连接强度，叶片前缘做了圆弧钝化处理，还原真实航空发动机叶片抗异物冲击的结构设计。整体建模过程严格遵循航空发动机涡轮部件的设计逻辑，从单叶型面构建到整列叶片装配，每一步参数设置都围绕气动效率与结构强度的平衡展开，既还原了涡扇发动机涡轮组件的精密结构特征，也通过渲染效果直观呈现出核心动力部件的工业质感，清晰展现了涡轮叶片组的复杂曲面形态与规整阵列结构，可用于航空动力结构展示、相关原理教学演示等场景。
