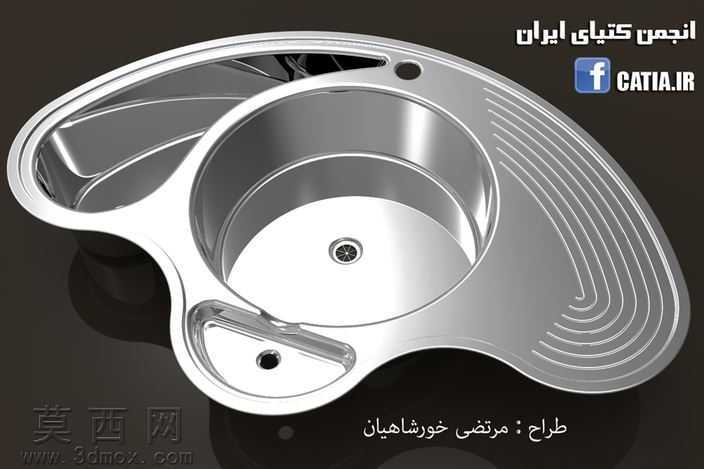

异形一体化不锈钢水槽三维设计作品

本作品为异形一体化不锈钢水槽的三维设计成果，建模阶段依托三维参数化设计软件完成全流程构建，首先基于人体工程学与厨房操作动线规划核心轮廓，打破传统双槽或单槽的规整矩形布局，采用流畅的有机曲面形态划分功能区域：主清洗槽采用大深度圆弧过渡设计，避免直角区域的清洁死角，槽底设置同心圆导水纹路与下水口定位结构，保障排水顺畅无积水；侧边延伸区域设置小型沥水台与附属置物槽，沥水台表面设计平行凹凸导流筋条，可在放置清洗后餐具时快速导走残留积水，附属置物槽预留皂液器安装孔位，兼顾功能集成性。建模过程中对不锈钢板材的冲压成型特性做了充分考量，所有转角位置均设置符合钣金加工工艺的圆角半径，避免出现过小折弯角度导致的加工开裂问题，曲面衔接处采用G2连续曲率过渡，保障后续冲压成型后表面无明显折痕、光影过渡自然。材质渲染阶段采用高反射不锈钢材质参数，精准模拟304不锈钢的镜面反射与细微磨砂质感，通过环境贴图调整反射强度，还原真实不锈钢水槽在厨房光线下的金属光泽，同时对槽体边缘的卷边结构做了精细化建模，还原实际产品的边缘包边工艺，避免使用过程中割手的安全隐患。结构设计上，槽体背部预留标准下水器安装位与溢水孔通道，整体轮廓的异形曲线经过多次曲率调整，既保证外观的设计感，又能适配常规厨房台面的开孔安装需求，侧边的安装挂耳结构也在模型中做了对应预留，可直接用于后续的工程出图与生产加工参考。整个设计将功能实用性与外观造型感结合，通过三维建模的曲面优势实现传统规整水槽无法达到的流畅形态，同时所有结构细节均匹配实际五金加工工艺要求，可作为厨卫五金产品设计的参考方案。
