带配套螺母的军用服务螺栓三维设计

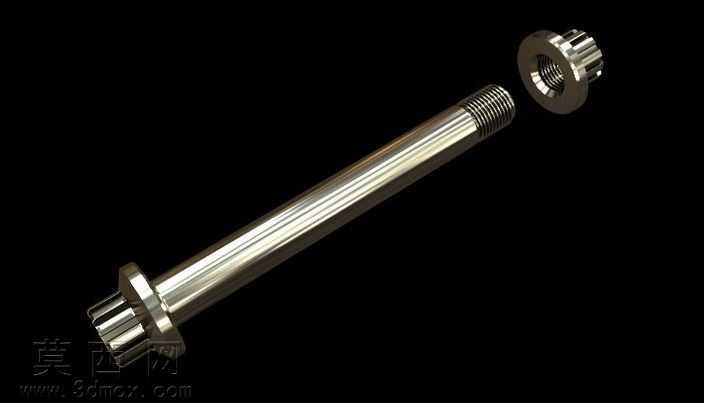

本作品为军用服务类螺栓及配套固有螺母的三维建模设计，建模阶段严格参照MS14181标准的尺寸参数进行1:1还原，首先通过Rhino软件绘制螺栓杆部的基础回转轮廓，精准控制光杆段与外螺纹段的长度比例、杆部直径公差，螺纹部分采用螺旋扫掠命令生成标准牙型，保证螺纹啮合的匹配精度。螺栓头部的十二角法兰结构通过多边形拉伸与布尔运算完成，精准还原法兰盘的定位凸台与头部驱动槽的轮廓细节，避免建模过程中出现面重叠、破面等拓扑错误。配套螺母部分采用回转体基础建模，内螺纹与螺栓外螺纹参数完全匹配，螺母外侧的滚花防滑结构通过环形阵列凸起特征实现，保证外观细节与实物一致。材质与渲染阶段，为螺栓与螺母赋予金属镀铬材质，调整材质的反射率、粗糙度参数，模拟高强度合金钢表面的金属光泽与细微磨砂质感，渲染时采用三点布光方案，主光突出螺栓杆部的金属反光轮廓，辅光弱化阴影区域的死黑问题，补光勾勒螺母与螺栓头部的结构边缘，最终渲染图清晰展现紧固件的装配关系与细节特征。设计过程中充分考虑军用紧固件的使用场景，在结构上保证螺栓杆部的同轴度、头部与杆部的连接强度，法兰盘的承压面做了平整化处理，确保装配时的贴合精度，螺母与螺栓的螺纹配合预留合理的装配间隙，既满足连接紧固的强度要求，也符合实际装配的工艺需求，整体模型结构完整，细节还原度高，可用于机械结构演示、紧固件选型参考、军用设备装配模拟等场景。
