车床配套尾座机械结构三维设计

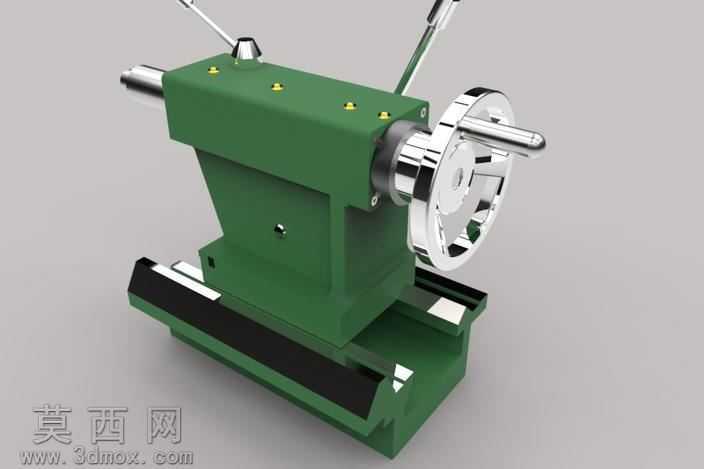

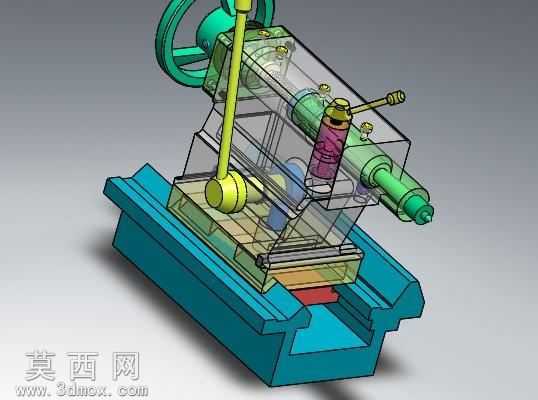

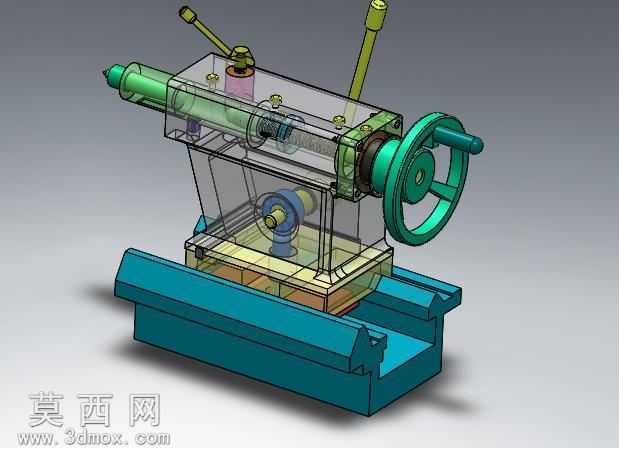

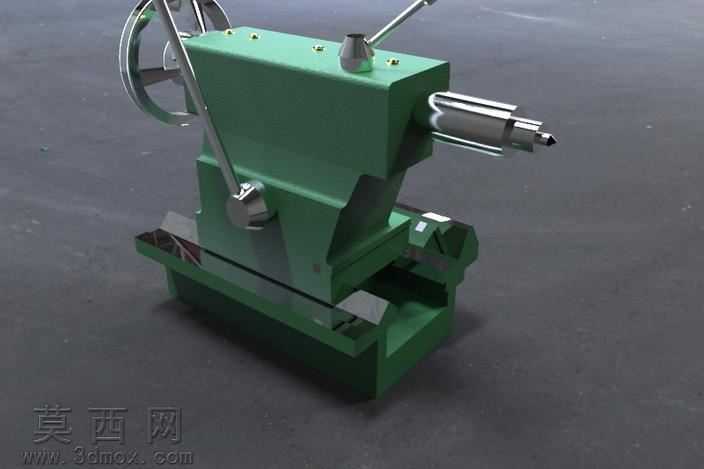

本作品为车床配套使用的尾座三维结构模型，采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计规范，对尾座的各个组成部件进行了1:1等比例还原，完整呈现了普通车床尾座的装配关系与运动逻辑。模型整体以底座为安装基准，底座采用适配车床床身导轨的燕尾槽结构设计，建模时对导轨配合面的公差预留、滑动接触面的结构做了细致还原，保证尾座可沿床身导轨实现轴向滑动与锁紧定位。模型包含完整的手轮传动机构、套筒伸缩组件、顶尖锁紧结构、手柄操纵机构：手轮部分还原了轮辐、轮毂与传动丝杠的连接结构，丝杠与套筒的螺纹传动配合做了真实的螺距参数还原，可模拟转动手轮带动套筒轴向进给的运动过程；套筒内部设计了顶尖安装锥孔，还原了莫氏锥度的配合结构，同时配套了套筒锁紧手柄，可实现套筒进给后的位置锁定；尾座体部分采用半透明渲染材质处理，能够清晰展示内部的传动路径、零件装配层次，方便观察内部的丝杠、螺母、锁紧块等隐藏构件的布局。渲染阶段针对不同部件赋予了差异化的材质属性：铸铁材质的底座与尾座体采用哑光蓝灰色金属漆材质，还原铸件的粗糙质感；传动丝杠、手轮轴等加工件赋予亮面金属材质，体现机加工表面的光洁度；操作手柄、手轮轮缘部分赋予防滑胶木材质，还原真实操作件的触感；透明视窗部分采用高透亚克力材质，既保留结构可视性又不破坏整体装配观感。设计过程中充分考虑了尾座的实际工作场景，还原了尾座偏移调节的结构基础，可支持车床锥度加工的功能模拟，所有零件均建立了独立的参数化特征，可单独导出进行工程图生成、数控加工编程或者运动仿真分析，模型装配过程添加了完整的配合约束，不存在干涉问题，可直接用于机械原理教学、车床结构认知、虚拟装配实训等场景，也可作为车床改造、专用尾座设计的参考基础模型，帮助设计人员快速理解尾座的工作原理，缩短同类产品的开发周期。
