涡轮增压器进气口结构设计方案

　　在车用动力系统的增压进气链路里，涡轮增压器的进气口段是衔接上游进气过滤管路与压气机蜗壳的核心过渡部件，其结构设计的合理性直接影响压气机的进气效率、工作噪声边界以及整机增压压力的稳定输出。日常做动力总成匹配时，很多工程师容易把注意力集中在压气机叶轮、涡轮端的性能调校上，却忽略进气口段的流道设计，实际上这部分的压损控制、气流导向效果，会直接改变压气机入口的气流均匀度，轻则拉低压气机工作效率2到3个百分点，重则在高转速工况下引发压气机喘振，影响动力输出的平顺性。

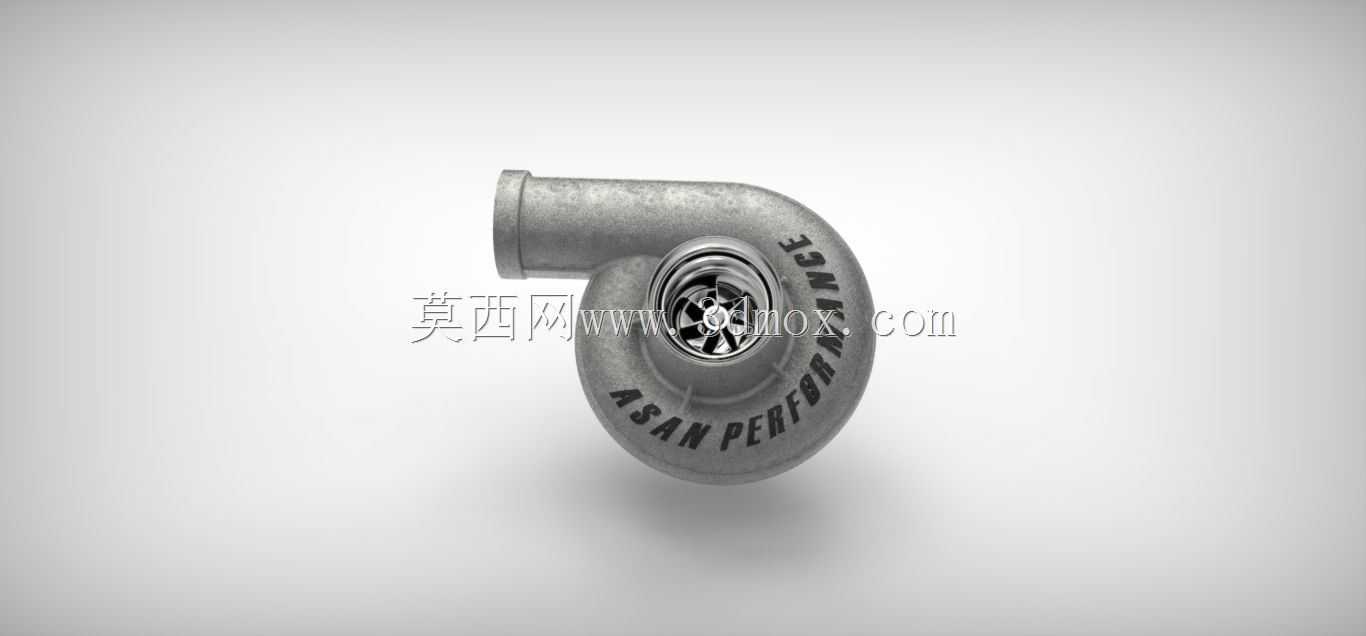

　　这个进气口的整体结构采用变曲率弯管与蜗壳入口一体化的设计思路，弯管段的曲率变化没有采用等半径圆弧过渡，而是顺着压气机叶轮的进气旋向做了渐变曲率处理，目的是让气流在进入压气机叶轮前就形成预旋导向，减少气流直冲叶轮叶片前缘带来的冲击损失。弯管的入口端做了等直径的直段接口，这个直段的长度是按照配套橡胶进气软管的卡箍安装宽度设计的，直段外壁预留了两道环形的卡箍定位槽，安装时卡箍可以卡在槽内，避免车辆运行过程中管路受振动出现松脱、漏气的问题。接口的端面做了15度的倒角处理，一方面方便装配时橡胶管路的套入，另一方面可以避免管口锐边割伤橡胶管内壁，延长进气软管的使用寿命。

　　和压气机蜗壳衔接的部分，进气口的流道截面从圆形入口逐步过渡到蜗壳入口的环形截面，过渡段的内壁做了镜面级的顺滑处理，没有出现截面突变、台阶或者棱角，避免气流在过渡区域产生涡流区。很多售后改装的进气歧管或者进气口段，为了追求视觉效果刻意加大入口直径，却没有做对应的流道顺滑过渡，反而会在流道内形成大面积的紊流区，实际装车后不仅没有提升动力，反而会让低转速区间的扭矩输出出现明显下降，这个设计里特意控制了入口直径与压气机入口直径的比值，把比值控制在1.2到1.4的合理区间内，既保证了高转速工况下的进气流量充足，又不会因为截面突变引发低转速的气流损失。

　　从安装边界来看，这个进气口的弯管转向角度是按照横置动力总成的机舱布局做的适配，弯管的中心高度、出口朝向都匹配主流1.5T到2.0T排量增压发动机的机舱布置要求，安装时不需要额外改动周边的冷却管路、线束走向，周边预留的安全间隙大于15毫米，能够避免车辆运行过程中部件振动产生干涉。进气口与蜗壳的连接采用止口定位加螺栓紧固的结构，止口的配合公差选H7/h6的间隙配合，既保证装配时的同轴度要求，又不会因为公差过紧导致装配困难，结合面处预留了密封胶圈的安装槽，槽的深度和宽度按照O型圈的压缩量25%设计，保证增压工况下的密封可靠性，不会出现漏气泄压的问题。

　　实际工况下，这个进气口段需要承受-40到120摄氏度的工作温度范围，冬季冷启动时管路内会出现冷凝水，高负荷工况下又会承受来自压气机端的热辐射，所以结构设计时在弯管的外侧做了两道加强筋，沿着弯管的曲率方向布置，既可以提升部件的整体刚性，避免气流脉动引发的管路共振，又不会额外增加过多的重量。加强筋的高度没有超过安装边界的轮廓，不会和周边部件产生干涉，筋条与管壁的衔接处做了大圆角过渡，避免应力集中导致部件在长期振动下出现开裂问题。

　　在做三维建模的过程中，这个部件的曲面构建全程采用G2连续的曲面过渡，尤其是流道内壁的曲面，每一段曲率都做了曲率梳检查，保证曲面没有拐点、没有褶皱，后续不管是做铸造模具开发还是CNC样件加工，都可以直接提取曲面数据进行工艺编制，不需要额外做曲面修复。模型的安装孔位、定位止口、卡箍槽这些特征都做了参数化关联，如果后续需要匹配不同排量的压气机规格，只需要调整对应的参数就可以快速衍生出不同规格的型号，不需要重新构建整体曲面，能够大幅缩短后续的变型设计周期。

　　从性能匹配的角度来说，这个进气口的设计还兼顾了进气噪声的控制，弯管段的曲率变化可以打散进气过程中的高频噪声，避免气流直接冲击压气机叶轮产生尖锐的进气啸叫，不需要额外在进气段加装谐振腔就可以满足整车的NVH要求，能够减少进气系统的零件数量，降低整体的成本和装配复杂度。对于售后改装市场来说，这个结构的安装尺寸和原厂部件完全互换，用户替换时不需要改动周边的任何管路和固定点，直接替换就可以获得更顺畅的进气效果，不会出现改装部件与原厂机舱不匹配的问题。
