现代折叠式汽车遥控钥匙结构设计

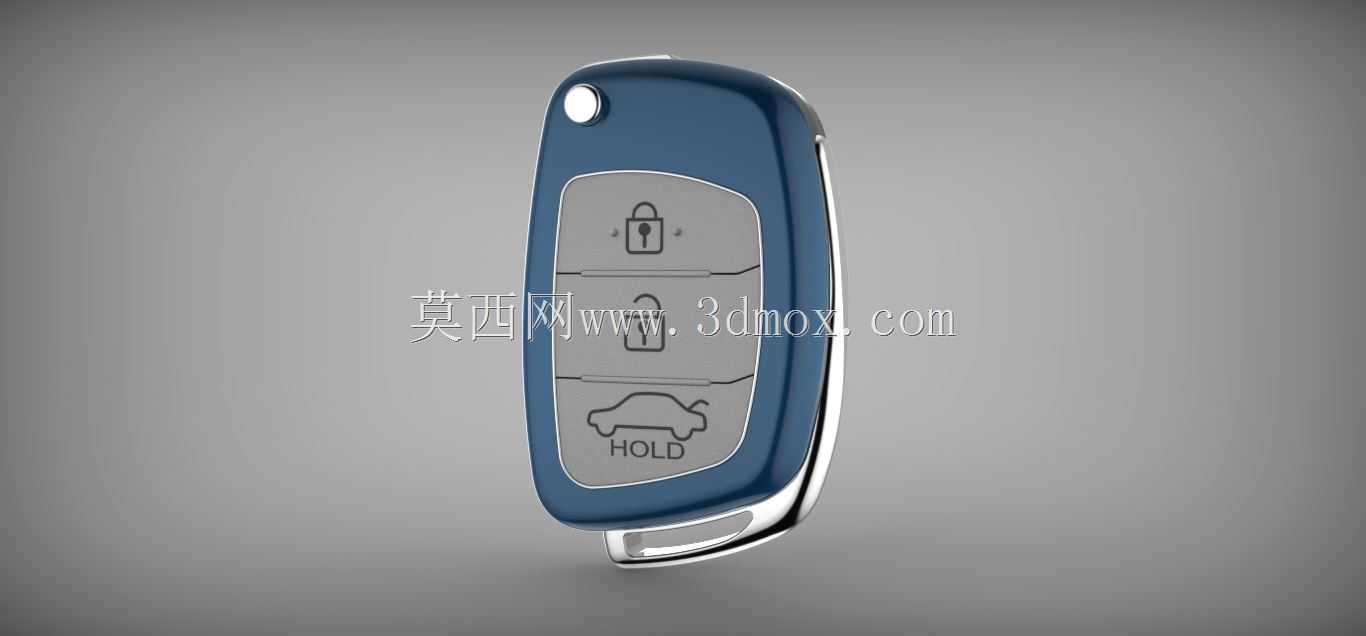

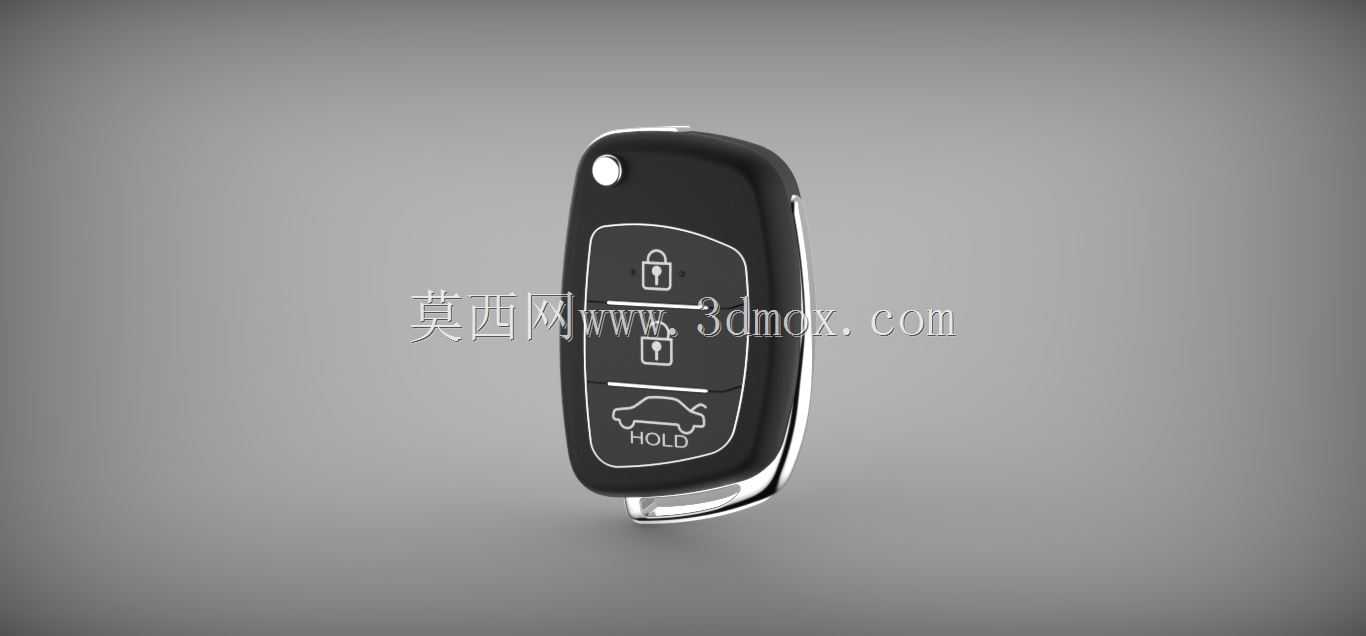

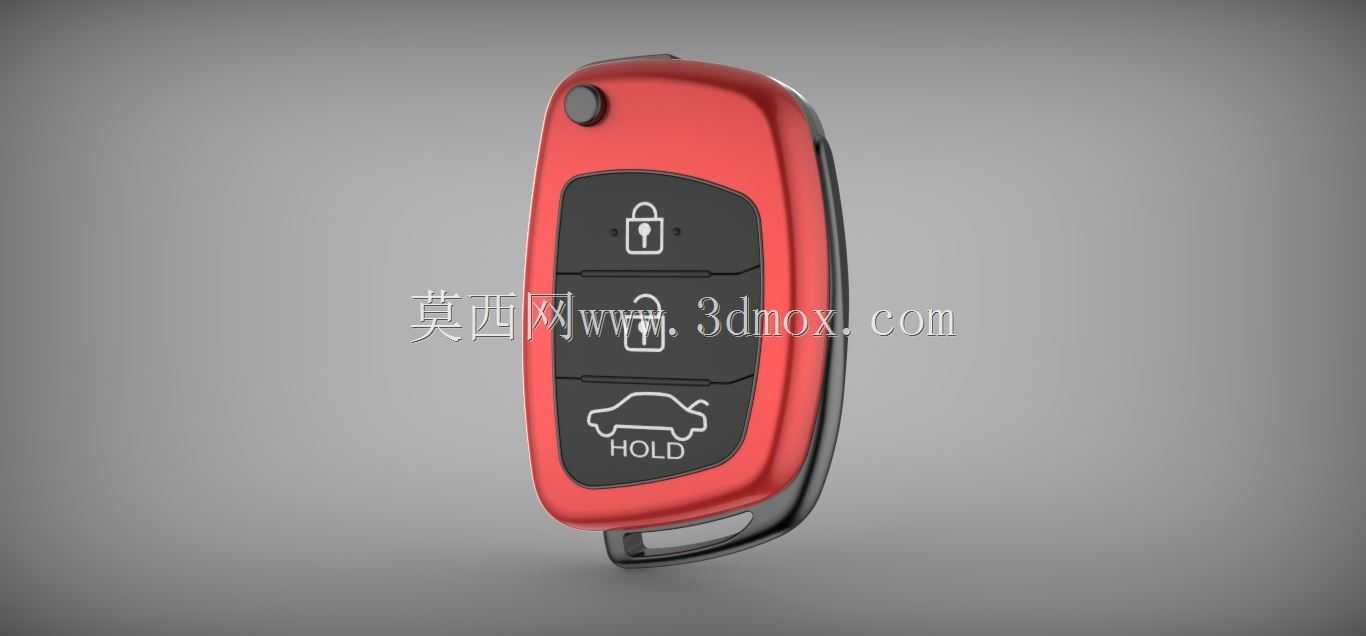

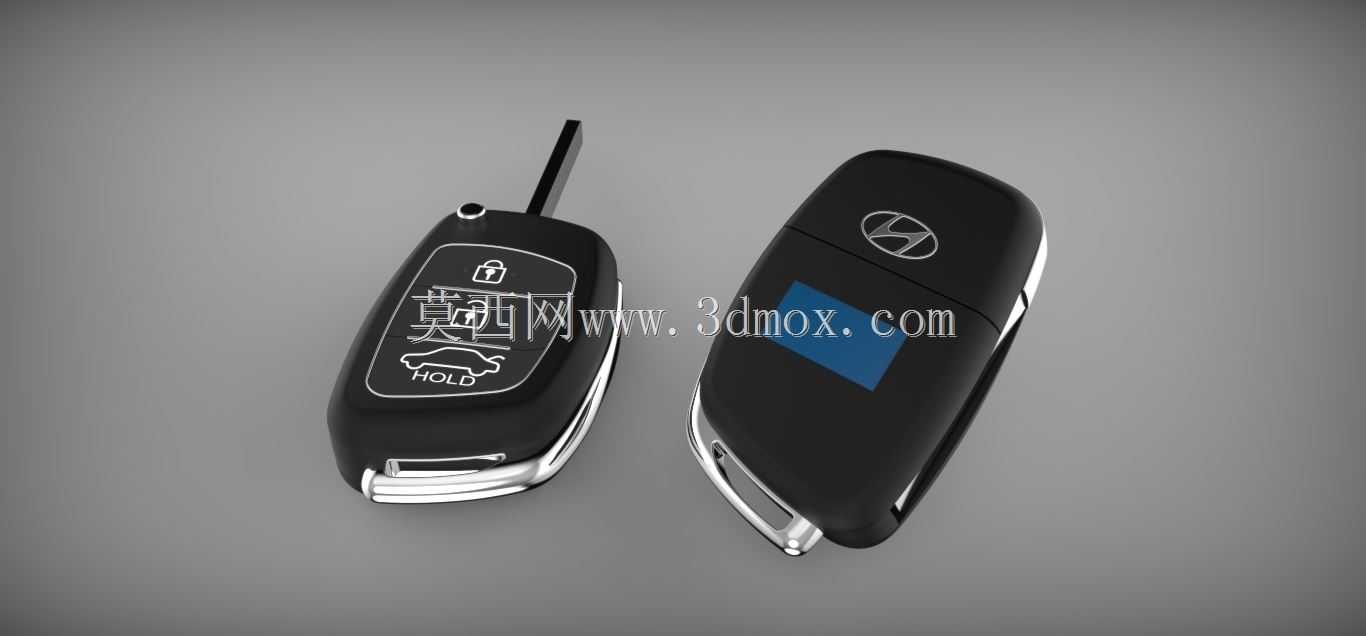

　　这款折叠式汽车遥控钥匙的结构设计，首先要匹配乘用车主驾侧的日常使用场景，作为车主高频接触的车载交互部件，它的使用场景覆盖日常车辆解锁、闭锁、后备箱开启的全流程操作，同时要适配日常携带时的口袋、手包放置环境，避免误触、剐蹭、摔落带来的结构损坏。从功能特性来看，三个按键分别对应锁车、解锁、后备箱开启功能，其中后备箱按键标注HOLD标识，需要设置长按触发的结构反馈，避免日常携带时的误操作触发后备箱开启。按键区域采用下沉式的分区设计，每个按键的按压行程控制在0.8-1.2mm之间，按压反馈力度设置在3-5N，既保证按压时的清晰触感，又不会因为力度过大导致长期使用后按键塌陷。外壳采用双色包覆结构，外侧深蓝色硬质PC层提供主体结构强度，

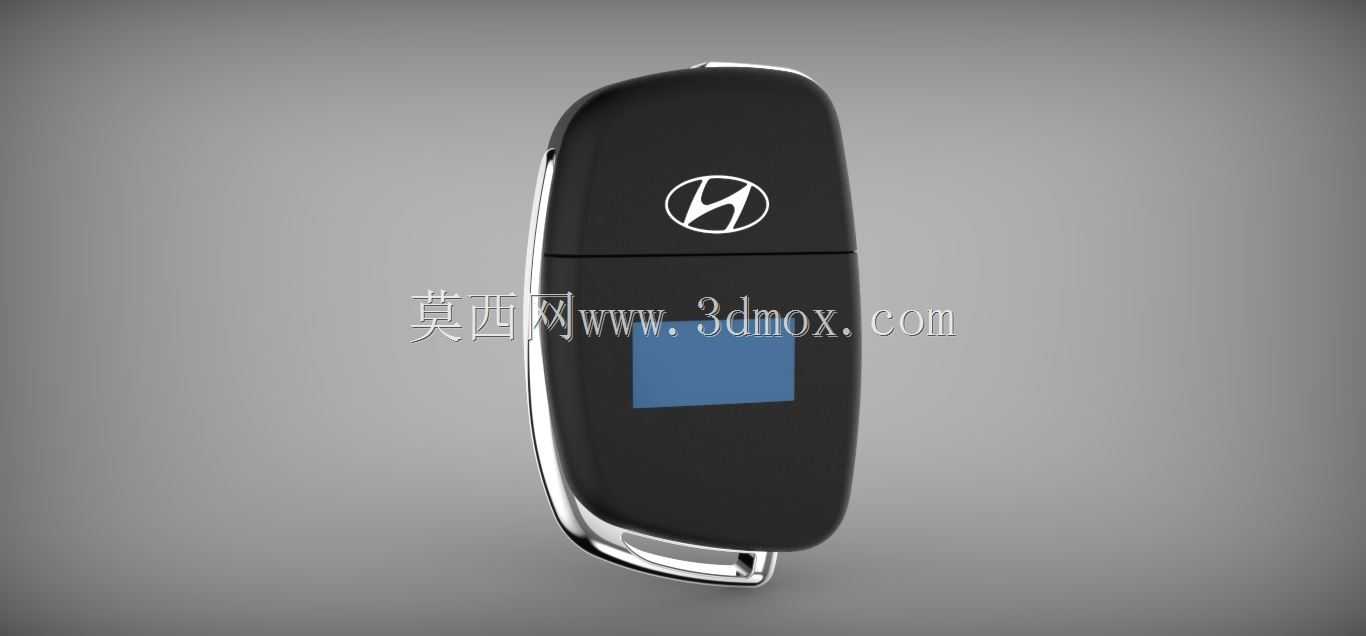

　　边缘的镀铬装饰条兼顾握持时的防滑与视觉辨识度，内侧的灰色软胶按键区域贴合手指按压的曲面弧度，单手握持时拇指可以自然覆盖三个按键的操作区域，不需要调整握持姿势即可完成全部按键操作。设计过程中首先要确定内部的安装边界，折叠钥匙的金属胚体收纳槽位于壳体下半部分，弹出转轴的位置要避开电路板的安装区域，电路板采用FR-4材质，厚度1.2mm，上面集成射频发射模块、纽扣电池座与按键触点，壳体内部设置三个定位柱，电路板装配时直接卡入定位柱，不需要额外打胶即可完成固定，纽扣电池采用CR2032规格，电池仓位于壳体背面，设置独立的卡扣式电池盖，更换电池时不需要拆开整个壳体，用硬币即可撬开电池盖完成更换。外形尺寸方面，整体长度控制在75mm，

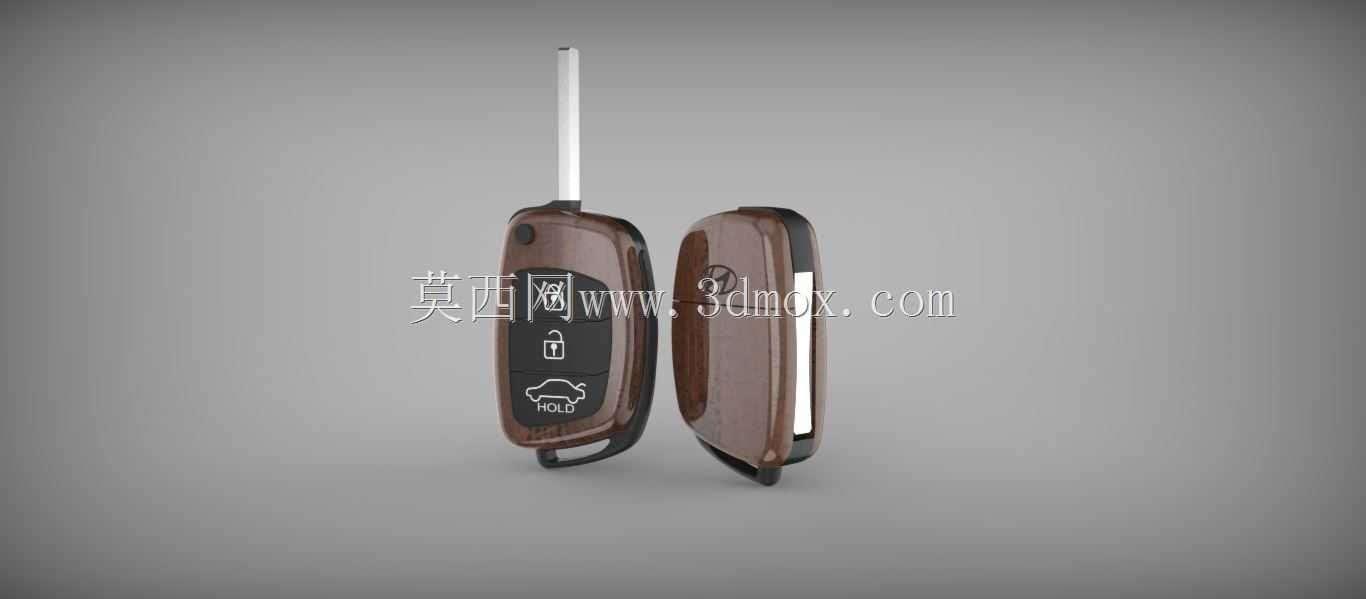

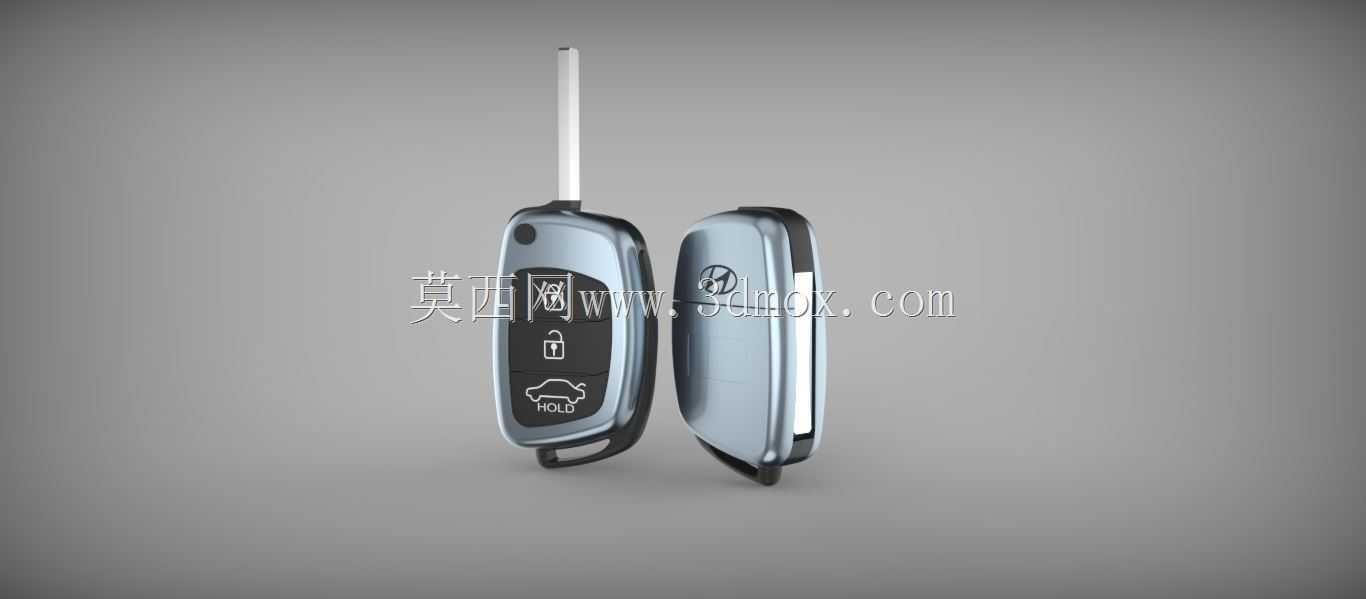

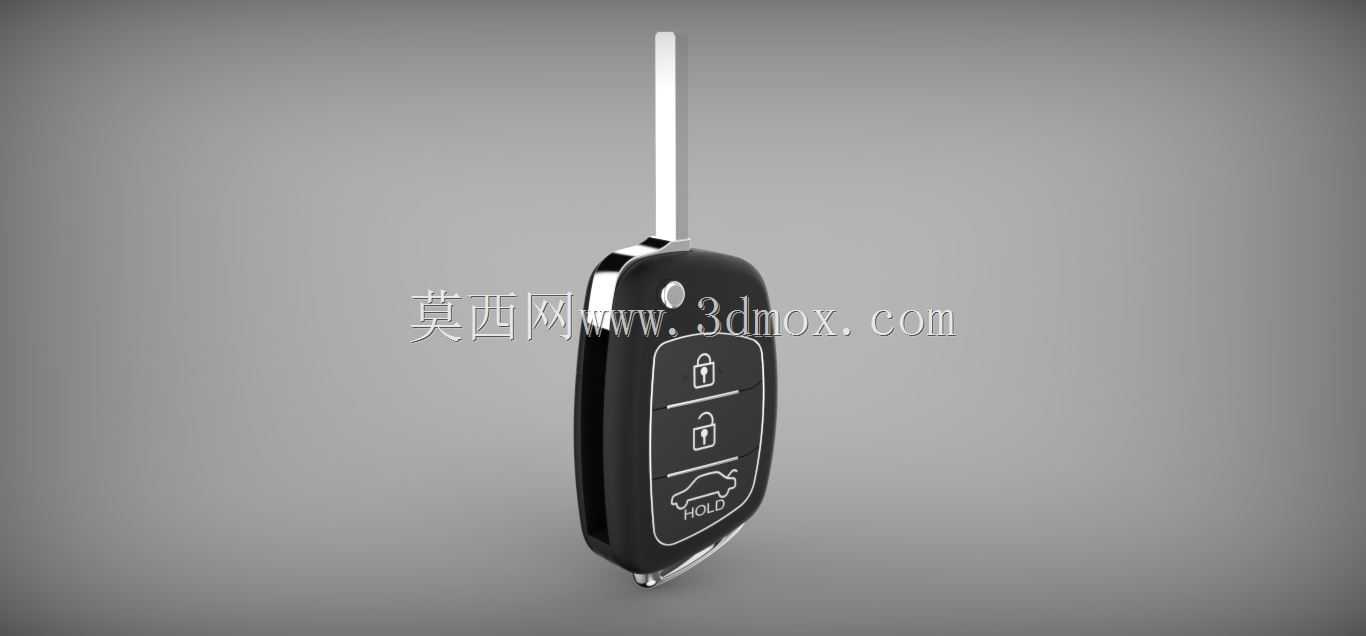

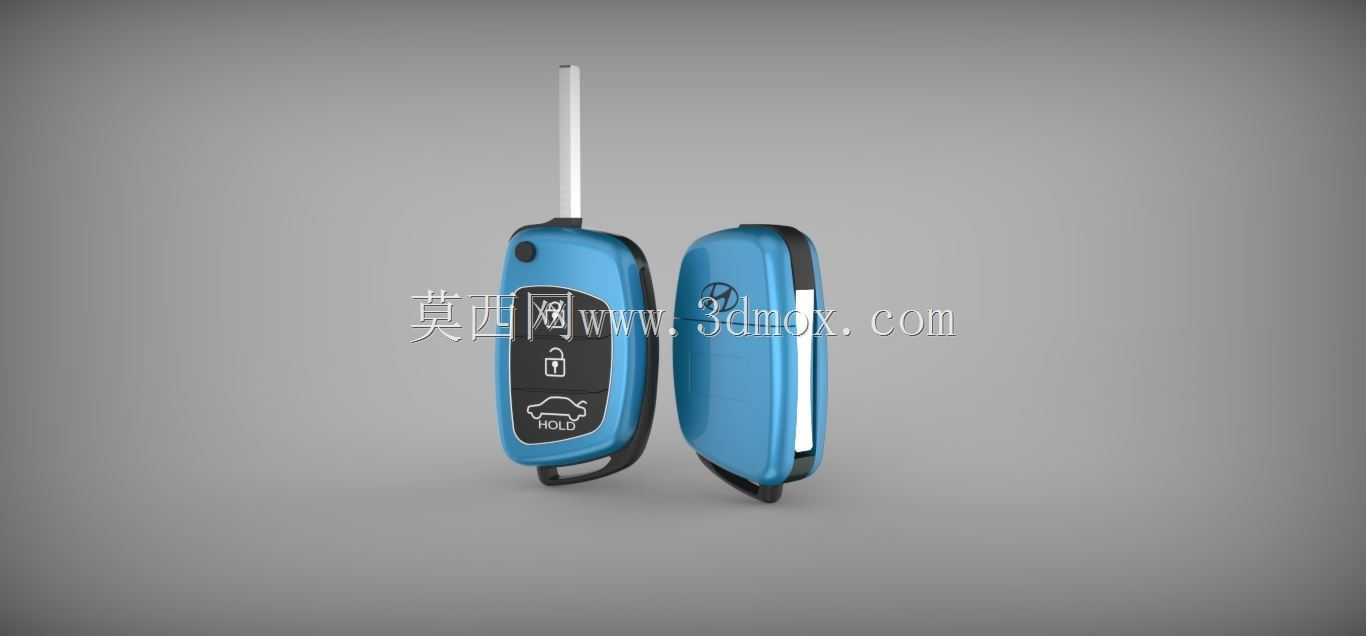

　　宽度35mm，最厚处16mm，这个尺寸刚好适配成年男性的手掌握持宽度，放入牛仔裤口袋时不会因为尺寸过大产生硌腿的异物感，顶部的挂孔直径6mm，可以适配市面上绝大多数的钥匙环、钥匙扣挂接需求，挂孔位置做了2mm的加厚处理，避免长期挂接拉扯导致挂孔开裂。壳体的合模线设置在侧面镀铬条的位置，装配后合模线的缝隙控制在0.1mm以内，既不会积累灰尘，也不会在握持时刮手。折叠钥匙的弹出按钮设置在壳体侧面，按压行程1.5mm，内部设置复位弹簧，金属钥匙胚弹出后可以自动锁止在展开位置，避免使用时钥匙胚晃动，收回时只需要将钥匙胚按回壳体即可自动锁止在收纳位置。按键表面的图标采用激光蚀刻工艺，长期按压不会出现图标磨损脱落的问题，壳体表面做细晒纹处理，

　　握持时不容易留下指纹，同时具备一定的抗刮擦能力，日常和口袋里的硬币、其他钥匙剐蹭不会留下明显划痕。结构设计时还要考虑跌落防护，四个边角做R3的圆角处理，内部电路板的边角和壳体内壁之间预留0.5mm的间隙，填充软胶缓冲垫，从1.5m高度自由跌落到水泥地面时，不会出现壳体开裂、电路板移位、按键失效的问题。防水性能方面，上下壳体的接合处设置一圈0.8mm的密封胶条，按键区域采用一体化的软胶覆盖，日常雨天使用或者不慎溅水时，不会出现水渗入壳体内部导致电路短路的问题，可以满足IPX4级别的防水要求。射频信号的发射窗口设置在壳体顶部挂孔旁边的位置，该位置不做金属镀层处理，保证射频信号可以稳定发射，空旷环境下的遥控距离可以达到30m以上，满足日常停车场找车、远距离解锁的使用需求。
