重型商用车卡车轮辋与轮胎总成结构

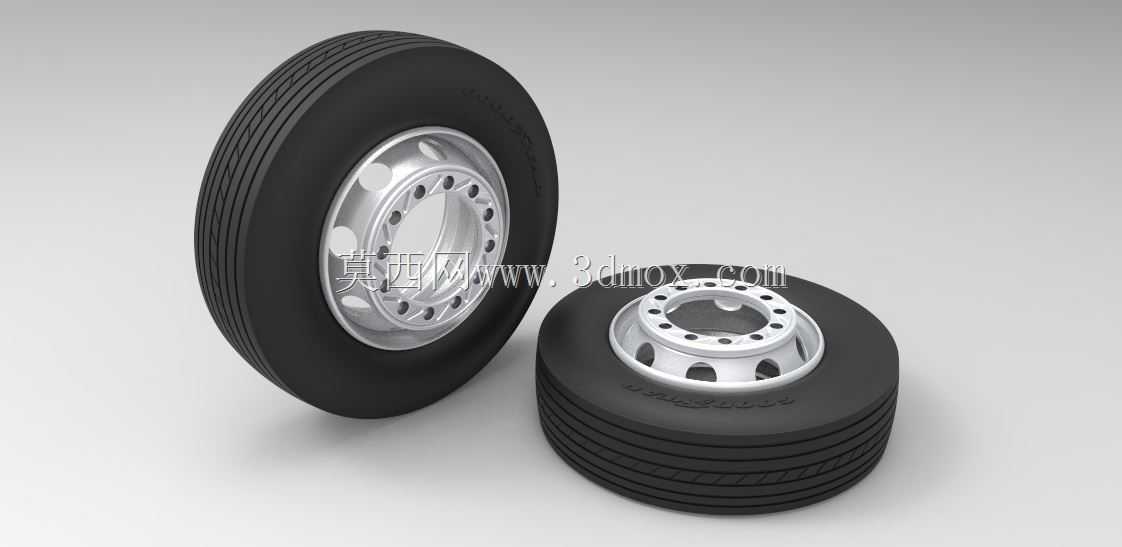

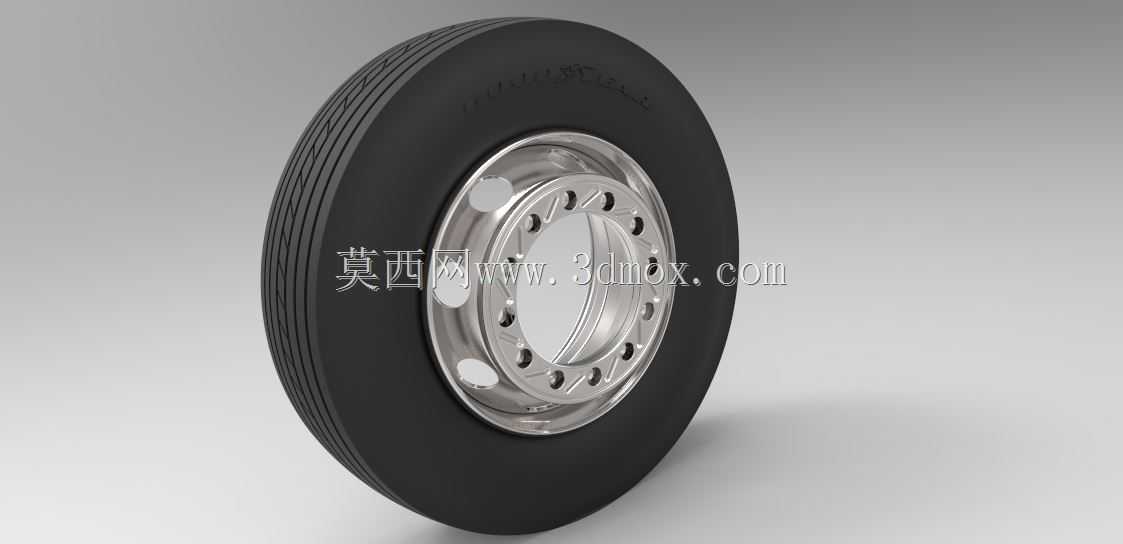

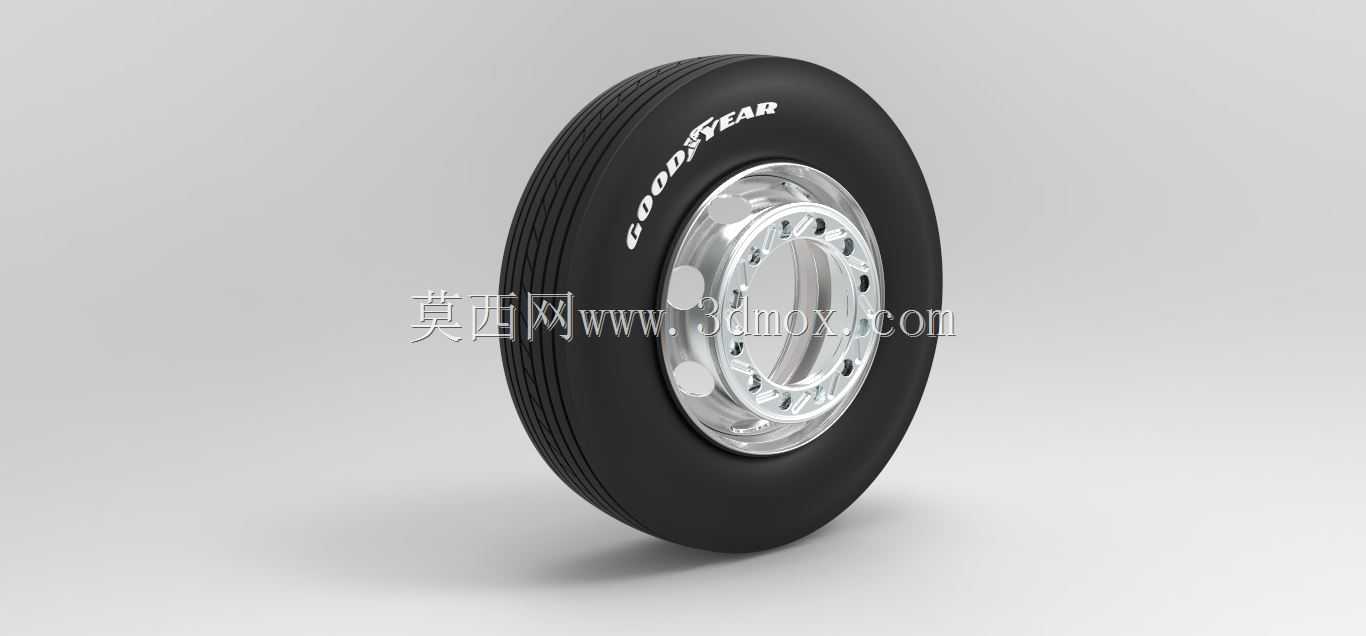

　　在重型商用车的行走系统设计中，车轮总成是直接关联行驶安全、承载性能与运维成本的核心部件，这套轮辋加轮胎的组合结构，主要面向总质量18吨以上的公路货运卡车、工程自卸卡车等重载工况场景，承担整车重量传递、路面冲击缓冲、行驶驱动力与制动力矩输出的核心作用。从实际使用场景来看，这类车轮需要适配高速公路长途定速行驶、非铺装路面颠簸冲击、重载起步急刹的交变载荷等多种复杂工况，设计过程中需要平衡承载冗余量、自身重量、散热性能与拆装维护便利性之间的关系。轮辋部分采用多螺栓孔的钢制辐板式结构，中心定位孔与车桥轮毂的轴头采用过盈配合定位，周向均匀分布的螺栓孔对应轮毂上的双头螺柱，通过球面螺母实现轮辋与轮毂的刚性连接，

　　这种孔位排布方式可以保证大扭矩传递过程中载荷均匀分布在每个连接点上，避免单颗螺栓受力过载出现断裂风险。轮辋的胎圈座位置采用标准15°锥面设计，与轮胎的胎圈部位紧密贴合，在轮胎充气后可以实现可靠的密封效果，同时保证车辆行驶过程中轮胎不会出现周向滑移、径向脱圈的问题。轮辋的轮缘部位做了加厚圆弧过渡处理，能够在轮胎出现低气压行驶、侧向冲击的时候，给胎侧提供足够的支撑，避免胎圈直接与硬质轮缘切割造成轮胎早期损坏。轮胎部分采用纵向为主的胎面花纹设计，花纹沟深度适配重载行驶的磨损需求，连续的中央花纹肋条可以保证高速行驶的直线稳定性，周向分布的花纹块边缘做了倒角处理，能够减少制动、起步过程中的花纹块蠕动变形，降低滚动阻力同时提升抓地力。

　　胎体采用多层钢丝帘线结构，胎圈部位的钢丝圈采用多股缠绕成型，保证与轮辋配合的抱紧力足够，在额定胎压下可以承受单轮数吨的垂直载荷。设计过程中需要严格控制轮辋的安装端面平面度，避免装配后车轮出现端面跳动量超标的问题，否则会引发行驶过程中整车抖动、轮胎偏磨、轴承早期损坏等连锁故障。轮辋的通风孔分布在辐板区域，一方面可以降低轮辋自身重量，另一方面车辆行驶过程中气流可以通过通风孔带走制动鼓、刹车片摩擦产生的热量，避免高温传递到轮胎内部引发胎压异常升高、橡胶老化加速的问题。从安装边界来看，这套车轮总成的偏距参数需要匹配车桥的轮距设计要求，保证轮胎安装后与车架、板簧、转向拉杆等周边部件留有足够的运动间隙，在车轮上下跳动、

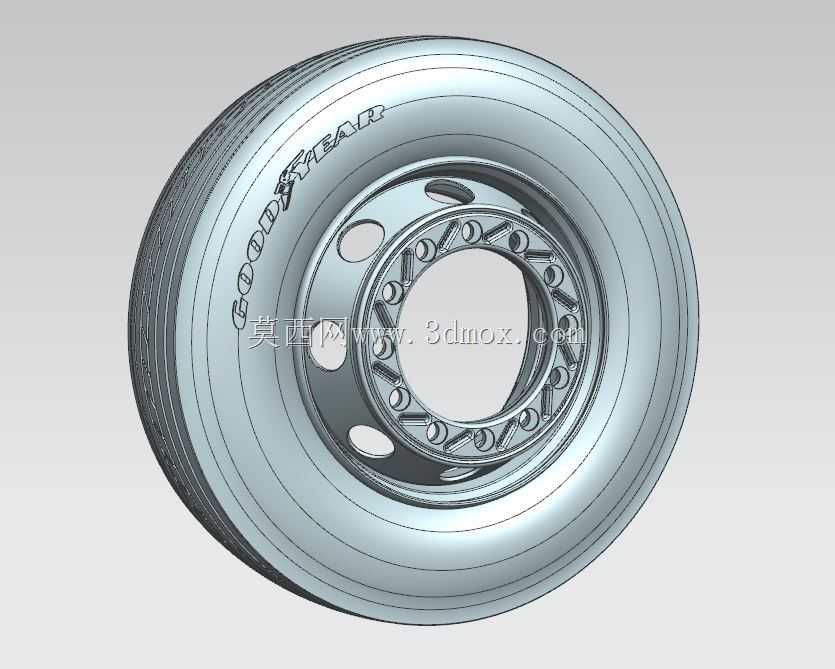

　　最大转向角度的时候不会出现运动干涉。轮胎的断面宽度、外径尺寸需要与车辆的挡泥板、货箱底板高度匹配，避免满载状态下轮胎压缩量过大时与上部部件发生剐蹭。在建模过程中，轮辋的曲面过渡、螺栓孔的位置度、胎面花纹的螺旋走向都需要严格匹配实际产品的工程参数，胎侧的标识区域做了等比例还原，能够直观呈现成品的外观状态。这类模型可以用于商用车底盘总布置的干涉检查、车轮装配工艺的模拟验证、维修拆装流程的可视化演示，也可以作为整车渲染展示的配套部件，帮助设计人员在方案阶段就验证车轮与周边系统的匹配合理性，减少后续物理样机试制阶段的问题整改成本。不同于乘用车的轻量化铝合金车轮，重载卡车轮辋更侧重结构强度冗余，辐板的厚度、材料的屈服强度都需要满足国标对应的重载试验要求，在承受1.5倍额定载荷的冲击试验、径向疲劳试验、弯曲疲劳试验中不能出现裂纹、变形量超标的问题。轮胎的接地比压参数也需要匹配常见的公路、非铺装路面的承载要求，避免在软基路面行驶时出现陷车问题，同时胎面的橡胶配方对应的耐磨里程、抗刺扎性能也是设计阶段需要重点考量的指标，直接影响车辆的全生命周期运维成本。
