商用车牌照照明灯具结构设计

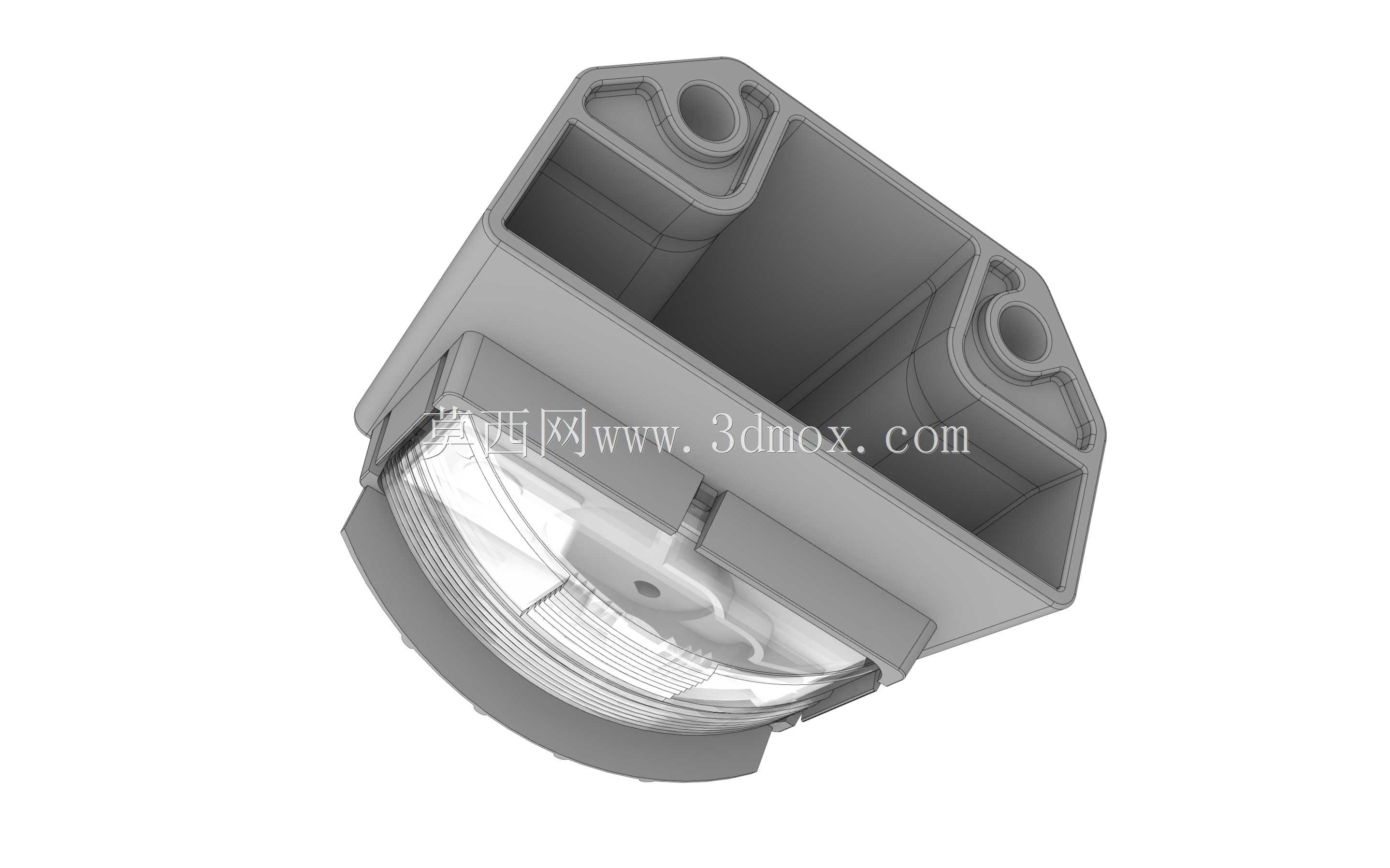

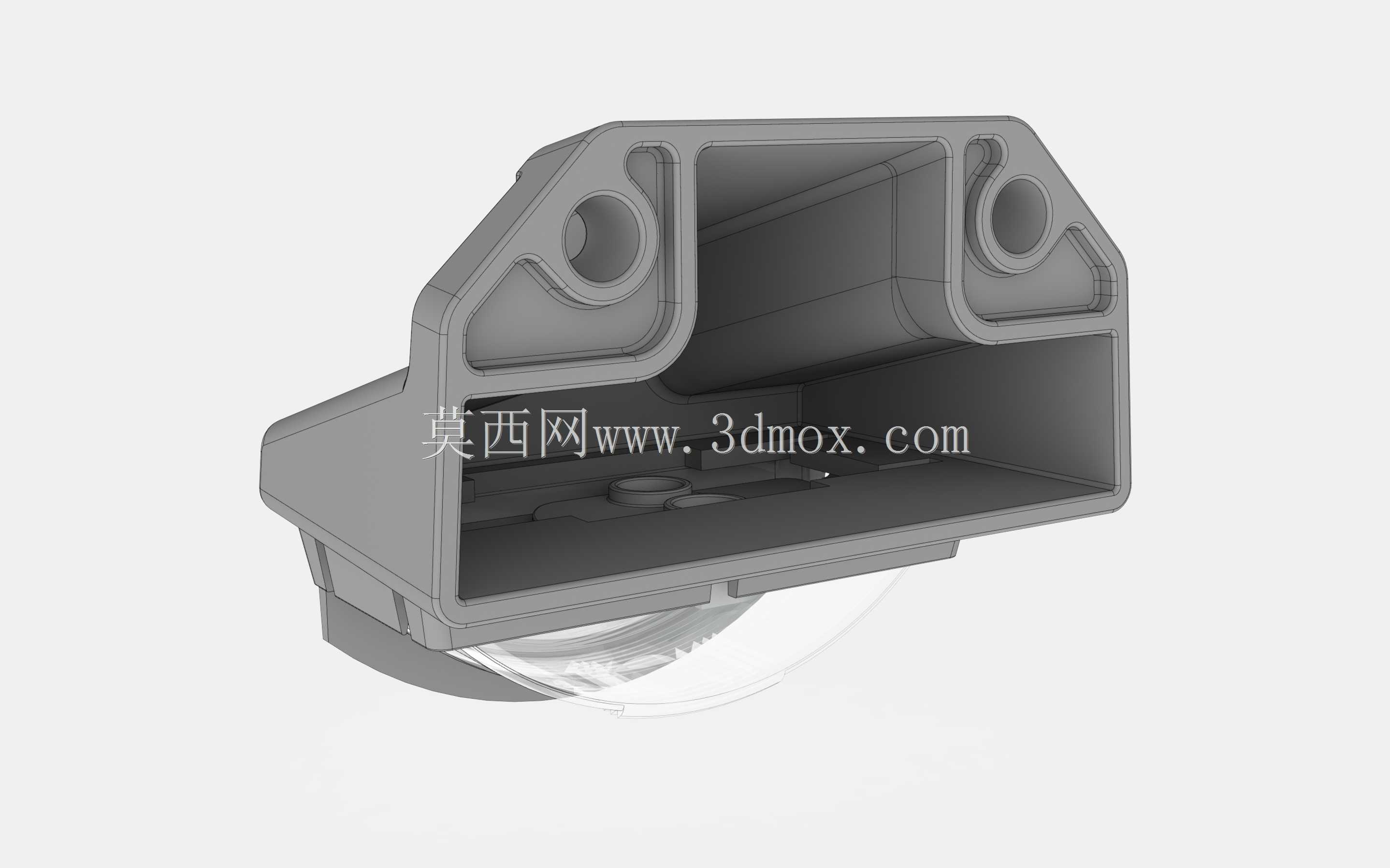

　　这款牌照照明部件主要适配重型商用车、挂车类车型的尾部牌照照明需求，在车辆夜间或低能见度环境行驶时，为尾部号牌提供均匀合规的照明覆盖，满足道路行驶的号牌可视性要求，避免因照明不足导致的号牌识别障碍。从结构设计来看，整体采用一体化壳体加透镜的组合形式，壳体上部设置两个对称的带衬套安装孔位，安装孔位的凸台结构做了加厚处理，能够在车辆行驶过程中承受持续的振动载荷，避免安装位出现应力开裂问题，两个安装孔的中心距匹配商用车尾部牌照安装区域的通用预留孔位，不需要额外做安装支架改制就能直接适配多数主流重卡、挂车的尾部安装面。壳体的型腔部分做了内凹的加强筋布局，筋条沿着壳体侧壁周向分布，在不额外增加壳体壁厚的前提下提升整体结构刚度，

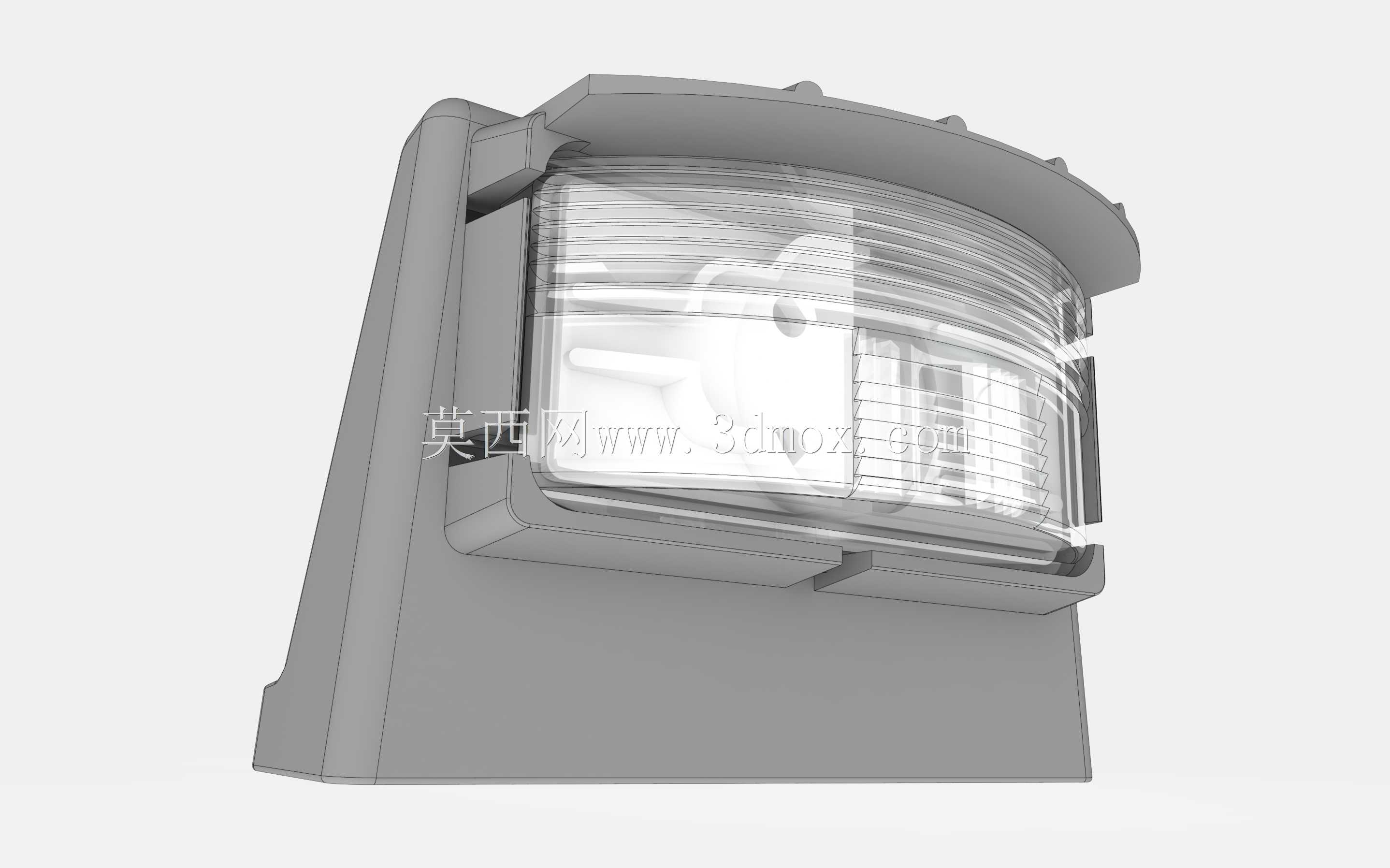

　　减少注塑成型后的缩痕问题，同时也能为内部的光源组件提供稳定的安装定位基准，透镜部分采用曲面聚光设计，出光角度经过校准，能够将光线均匀投射到牌照板面的整个区域，不会出现局部亮斑或者照明暗区，同时透镜边缘和壳体的配合面做了止口结构，装配后能够形成可靠的密封配合，阻挡行车过程中的泥水、灰尘进入壳体内部，避免光源组件被污染影响照明效果。材料选用上，壳体采用耐候性工程塑料，能够适应-40℃到85℃的工作环境温度范围，在长期紫外线照射下不会出现明显的老化脆变问题，透镜部分采用透光率稳定的透明工程材料，表面做了硬化处理，能够抵御行车过程中飞石、泥沙的刮擦，长期使用也不会出现透光率大幅下降的问题。电气接口部分预留了标准的车载接插件安装位，

　　适配商用车通用的14V车载供电系统，接线端的位置做了防水挡边设计，配合接插件本身的密封结构，能够满足高压洗车、雨天行驶的防水要求。在实际装车场景中，这款部件的安装高度匹配牌照板上方的标准安装位置，灯具突出安装面的高度控制在合理范围，不会超出车辆尾部的外廓边界，也不会和尾部的其他外挂部件产生干涉，灯具的整体外形做了圆角过渡处理，没有尖锐的凸起结构，符合车辆外部凸出物的安全要求。设计过程中充分考虑了售后维修的便利性，壳体和透镜的配合采用卡扣加密封胶的固定形式，后期如果需要更换内部光源组件，只需要撬开卡扣就能分离壳体和透镜，不需要整体更换灯具，能够降低后期的维护成本。同时壳体的型腔内部预留了不同规格光源板的安装柱位，

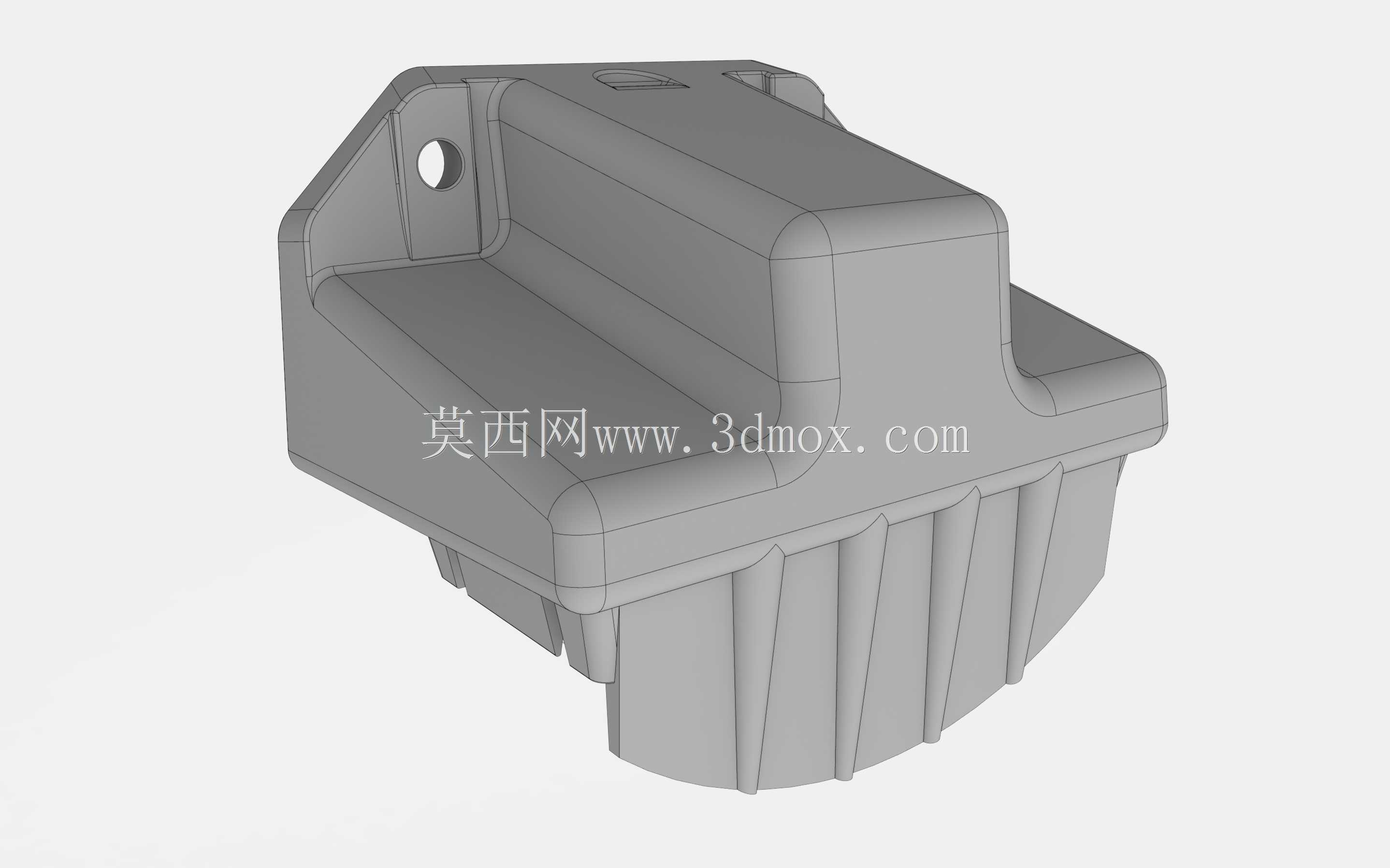

　　能够兼容不同功率的LED光源配置，满足不同地区对照明亮度的法规要求，不需要重新开模就能实现多配置的适配。从安装边界来看，灯具背部的贴合面做了微弧处理，能够适配商用车尾部不同弧度的蒙皮安装面，安装时只需要在贴合面增加一层薄密封垫就能保证贴合紧密，不会出现安装后翘边、缝隙过大的问题，两个安装孔的周边做了沉台设计，装配后螺栓头部不会突出灯具表面，既保证了外观的平整性，也能避免螺栓头部长期暴露出现锈蚀问题。
