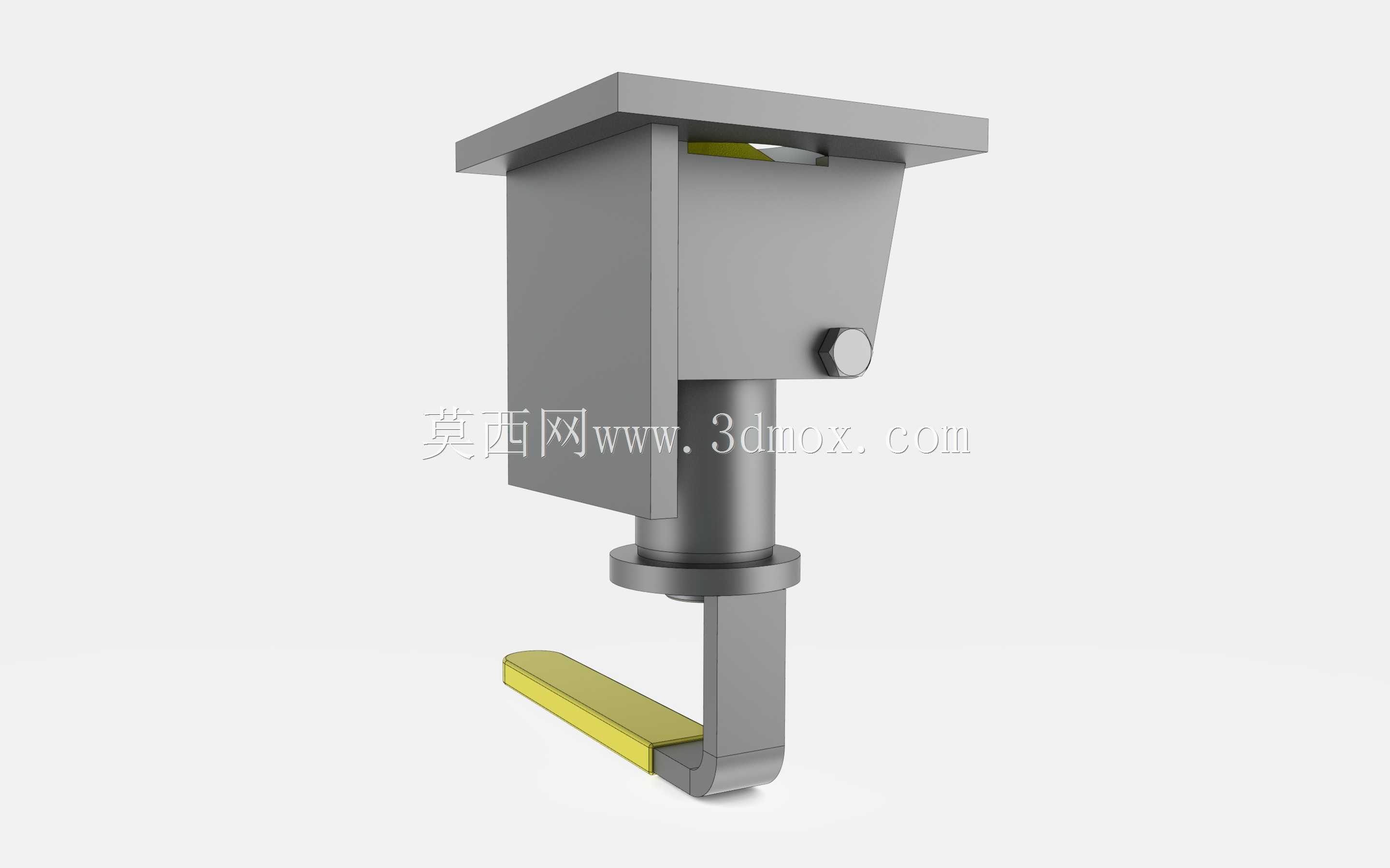

WIHAG重型车辆用杠杆式扭转锁结构

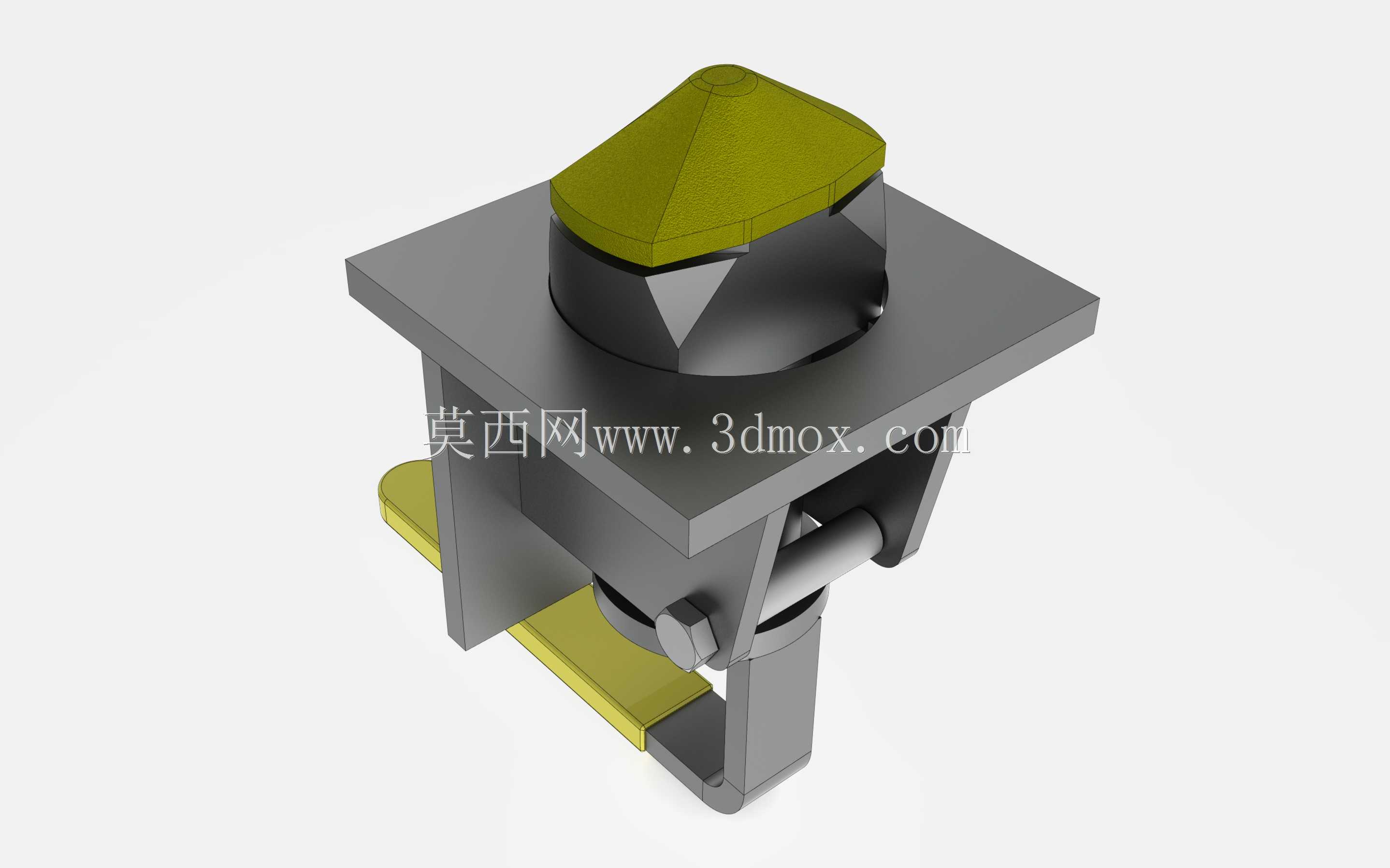

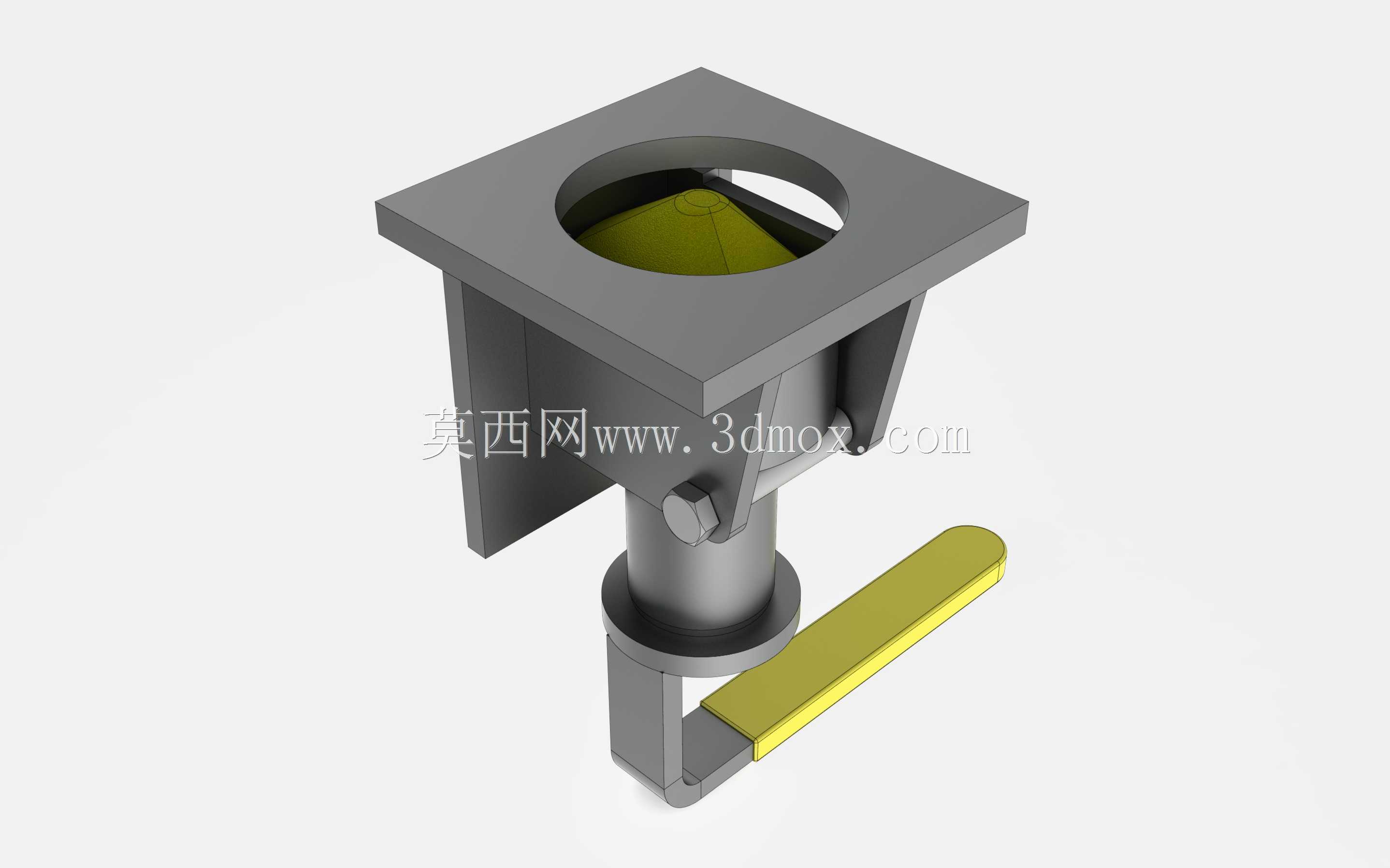

　　这类扭转锁主要应用在重型货运车辆、拖挂车厢、特种作业卡车的可开启舱门、可拆卸栏板以及外挂工具箱的锁止场景中，区别于普通民用锁具，其核心设计目标是承受车辆行驶过程中的持续振动、交变载荷以及户外复杂环境下的腐蚀侵蚀，避免行驶过程中锁具意外松脱导致舱门打开、货物掉落的安全事故。从结构上看，该锁采用顶部锥头导向配合侧面安装法兰的布局，顶部的多面锥状锁头在闭合过程中能够自动适配锁座的对位偏差，即使车辆栏板因为长期装载出现轻微形变，锥面导向结构也能引导锁头顺利卡入锁位，不需要操作人员反复对位调整，适配货运场景下快速开合的操作需求。锁体侧面的安装法兰为平板式结构，法兰上预留的安装孔位可以直接通过螺栓固定在舱门或者栏板的安装基板上，

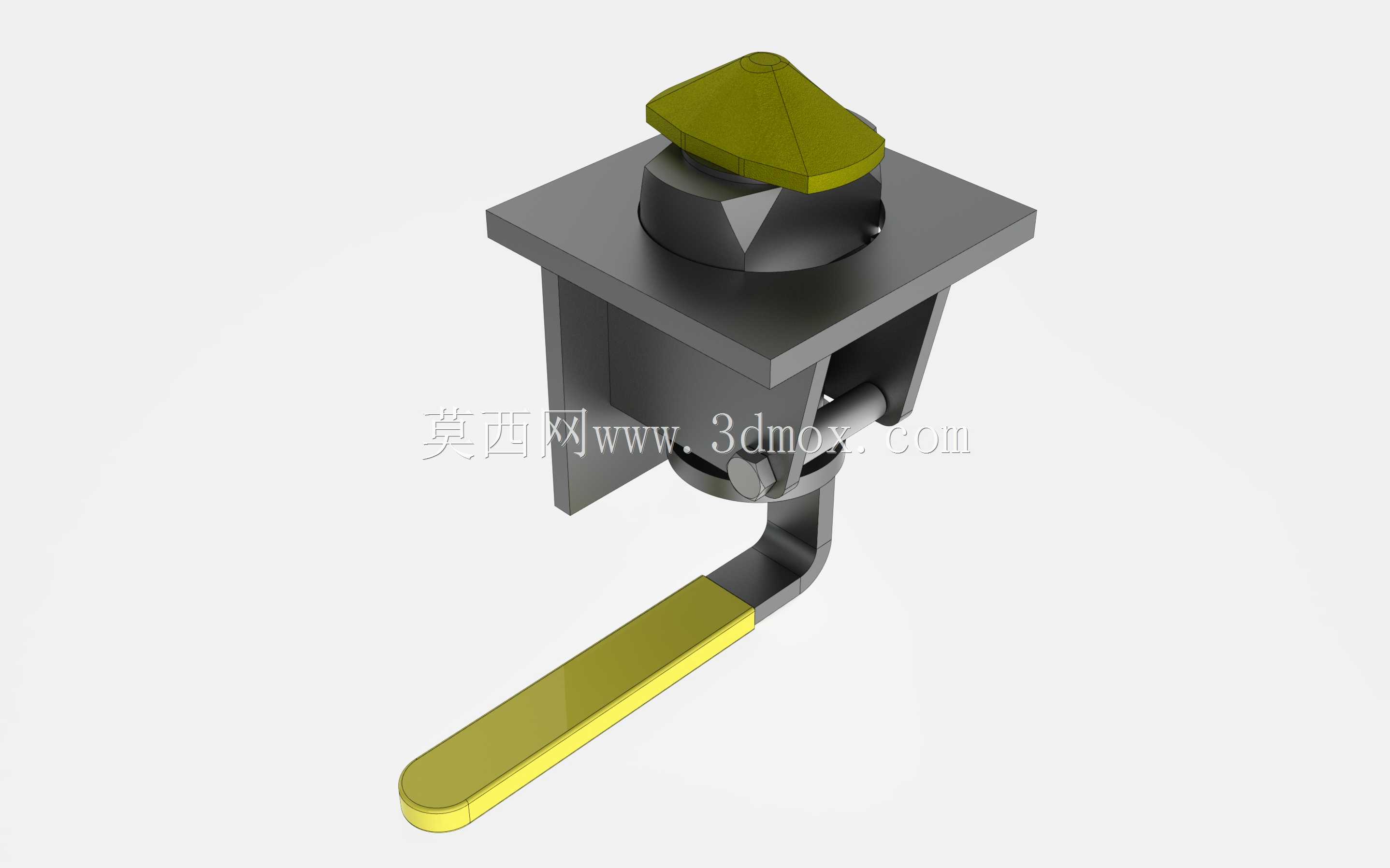

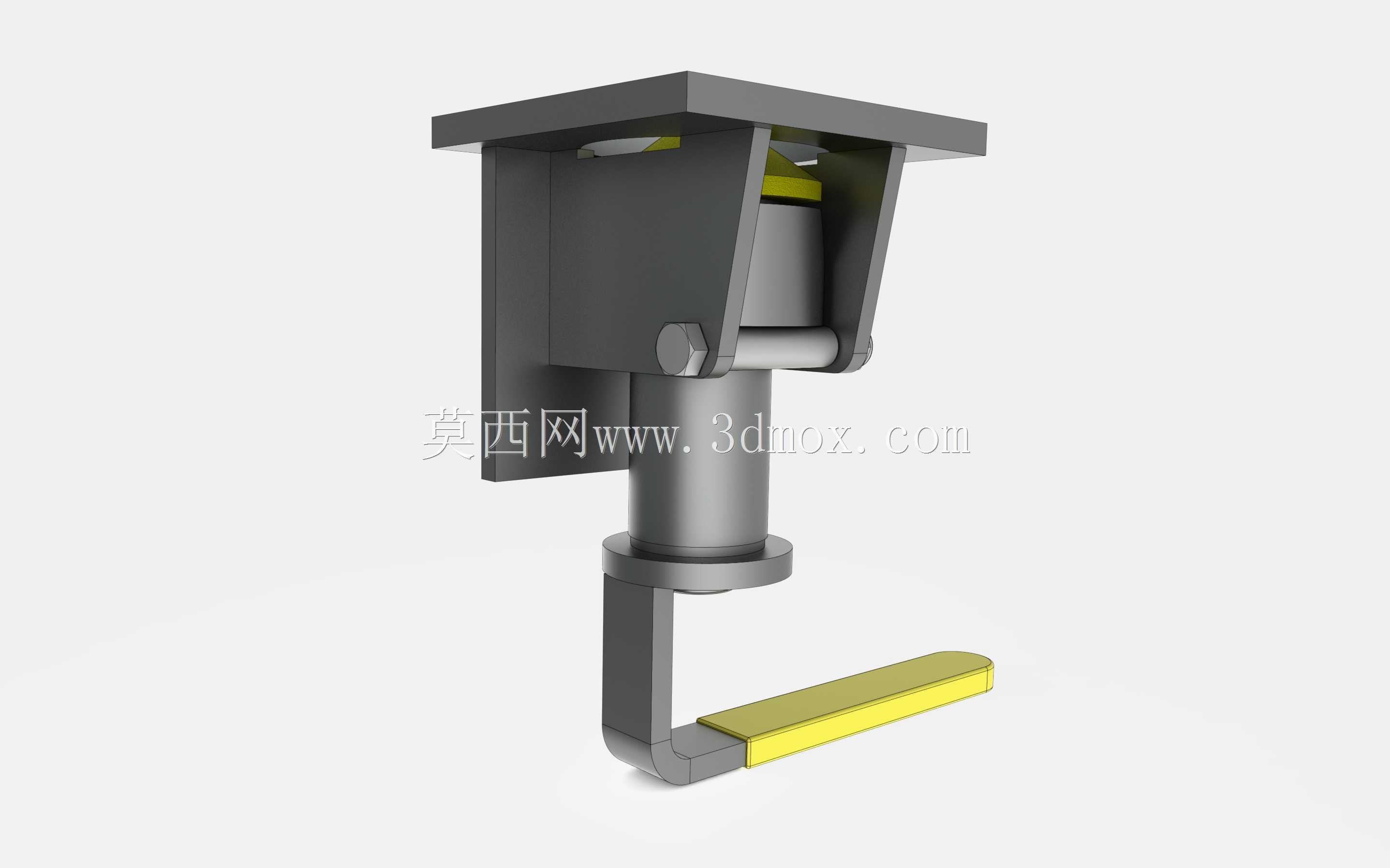

　　安装时只需要在基板上开出对应尺寸的过孔让锁体主体穿过，法兰面贴合基板表面后锁紧固定螺栓即可完成安装，不需要复杂的预埋结构，适配不同厚度的金属板材安装场景，不管是钢制栏板还是铝合金工具箱壁面都能可靠固定。下部的杠杆式操作手柄做了加长设计，手柄表面做了防滑的平面处理，操作人员戴劳保手套也能稳定施力，转动手柄的过程中通过内部的转轴结构带动顶部锁头旋转90度即可完成锁止或者解锁动作，杠杆比的设计经过优化，即使锁具因为长期使用出现轻微锈蚀或者积尘，操作人员也不需要借助额外工具就能手动完成操作，手柄在锁止状态下会自然贴合到安装面侧面，不会突出于车体表面过多，避免车辆行驶过程中手柄被异物刮碰导致意外解锁。锁体的主体承力结构采用一体式铸造的壳体，

　　内部转轴与锁头的连接部位做了加厚处理，能够承受横向以及纵向的冲击载荷，在车辆经过颠簸路面时，锁止状态下的锁头能够牢牢勾住对面的锁座，将舱门与车架主体牢牢拉紧，避免舱门出现晃动、异响。锁头顶端的锥面做了大角度倒角处理，在闭合舱门时即使锁头与锁座存在几毫米的位置偏差，锥面的导向作用也能让锁头顺利滑入锁座的卡槽内，降低操作人员的对位难度，提升装卸货时的操作效率。手柄与转轴的连接部位设置了轴向的限位结构，避免长期转动操作后手柄出现轴向窜动，保证操作手感的一致性，锁体内部的转动配合面预留了合适的间隙，即使在低温环境下出现金属冷缩或者积尘结冰的情况，也不会出现锁具卡死无法操作的问题。从安装边界来看，锁体穿过安装板的主体部分为方形结构，

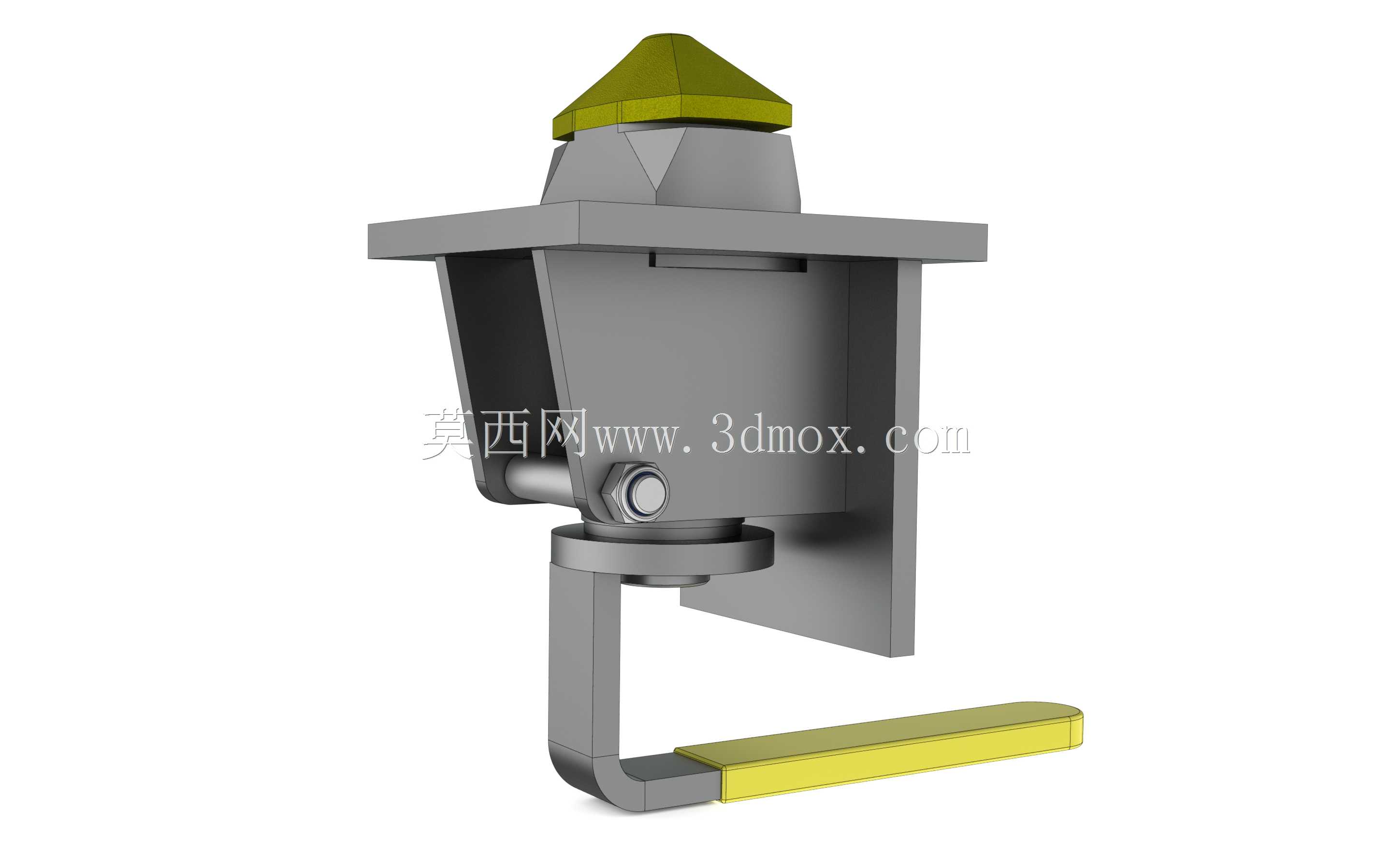

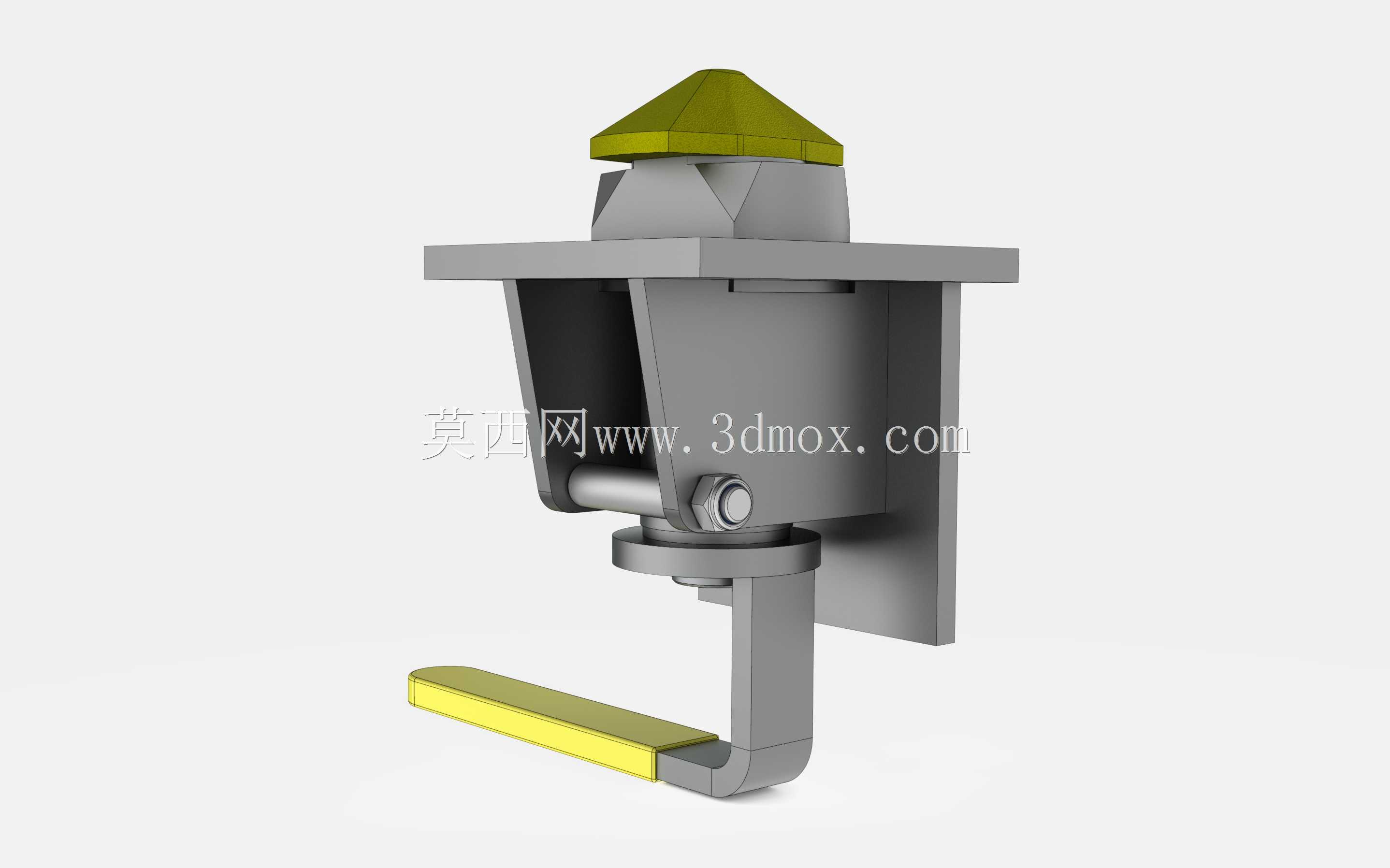

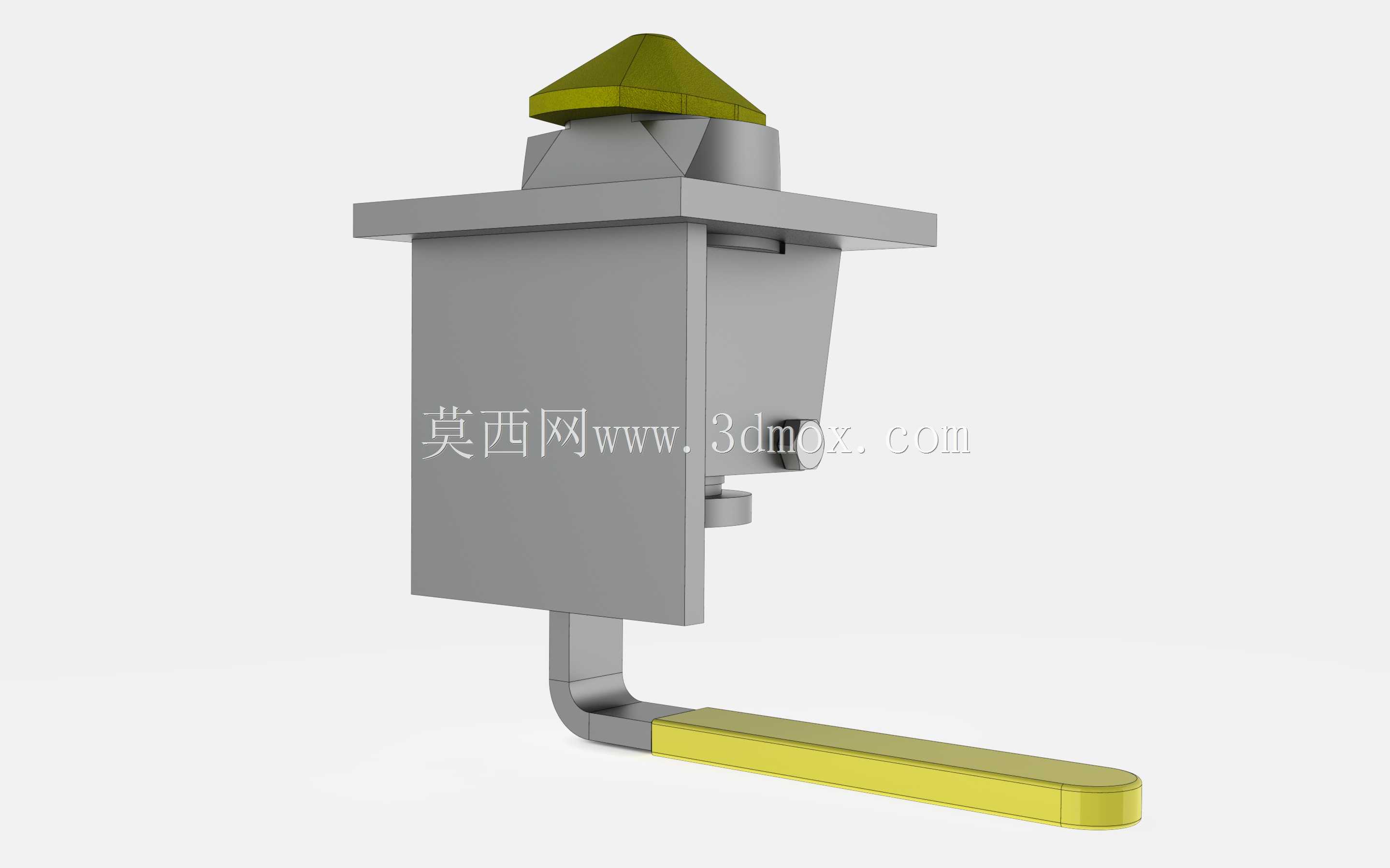

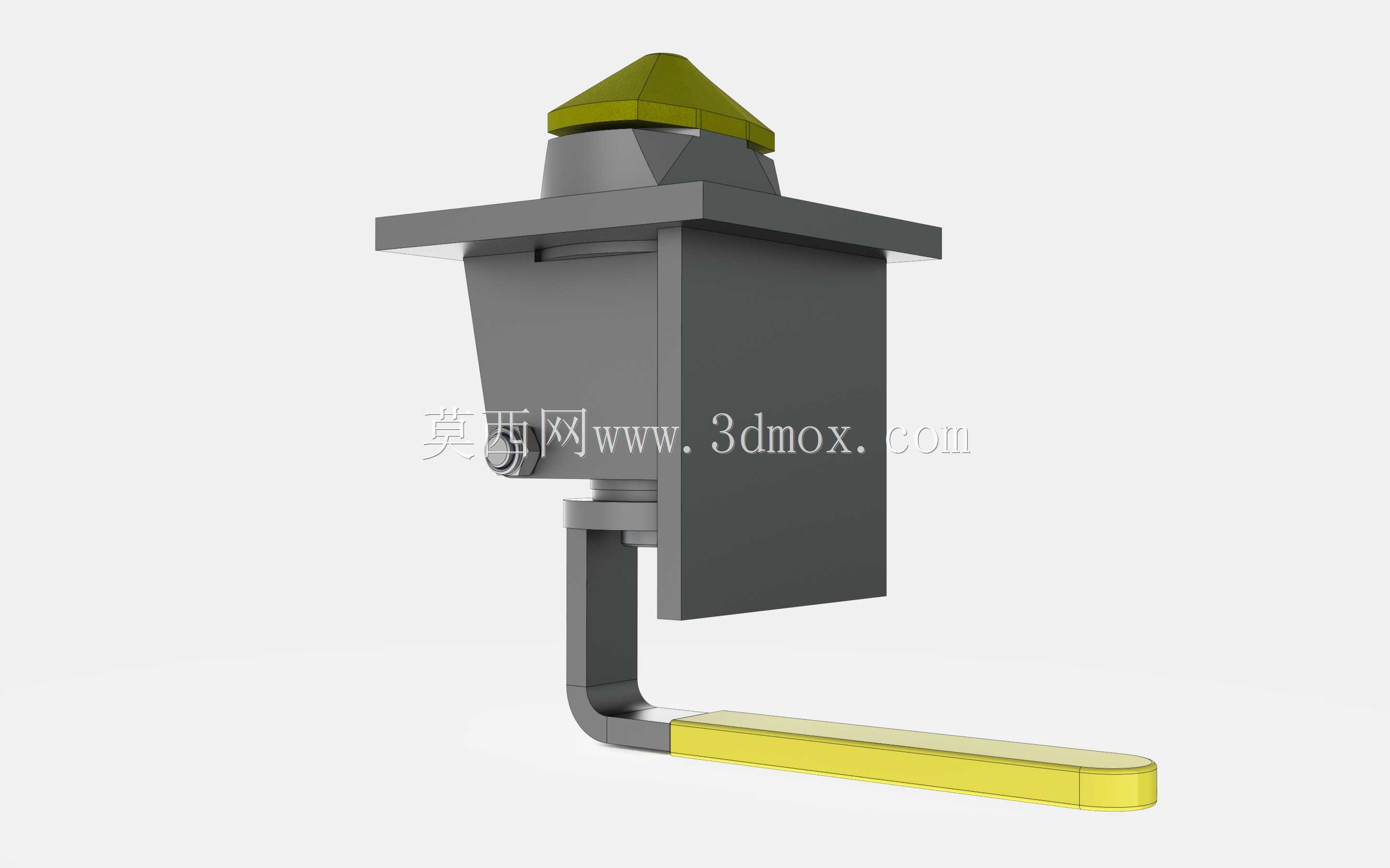

　　能够避免安装后锁体整体出现跟转，不需要额外设置防转销钉，安装法兰的尺寸覆盖了安装孔周边的受力区域，在锁具承受拉力时法兰面能够将载荷均匀分散到安装基板上，避免局部应力集中导致基板变形。锁止状态下手柄的收纳位置与安装面平行，不会占用过多的外部空间，适配车辆侧面狭小的安装空间，不会和车身其他外挂部件产生运动干涉。这类锁具的设计没有多余的装饰结构，所有外形结构都服务于功能需求，顶部锥头的多面结构既满足导向需求，也能在锁止后和锁座形成多个接触面，分散锁止时的接触应力，避免局部压强过大导致锁头或者锁座出现压痕变形，延长锁具的使用寿命。下部的手柄做了折弯处理，在转动到解锁位置时手柄会向外摆出足够的操作空间，方便操作人员抓握，转动到锁止位置时手柄会贴合到锁体侧面的限位凸台上，自动形成锁止位置的限位，不需要额外的定位结构就能保证锁头旋转到准确的锁止角度。
