车载嵌入式U型槽橡胶缓冲垫块结构

　　日常做商用车底盘附件结构匹配时，这类嵌入式U型槽橡胶缓冲件的应用场景覆盖很广，不管是半挂拖车的货厢限位接触面、重卡驾驶室悬置的辅助缓冲位，还是轻型专用车的侧挂部件减震接触点，都能看到同结构逻辑的橡胶件身影。它的核心作用是在金属部件发生相对位移、接触碰撞时，通过橡胶自身的弹性形变吸收冲击能量，避免金属件直接硬接触造成漆面磨损、应力集中开裂，同时能过滤行驶过程中路面传递的细碎振动，降低连接部位的疲劳损耗。

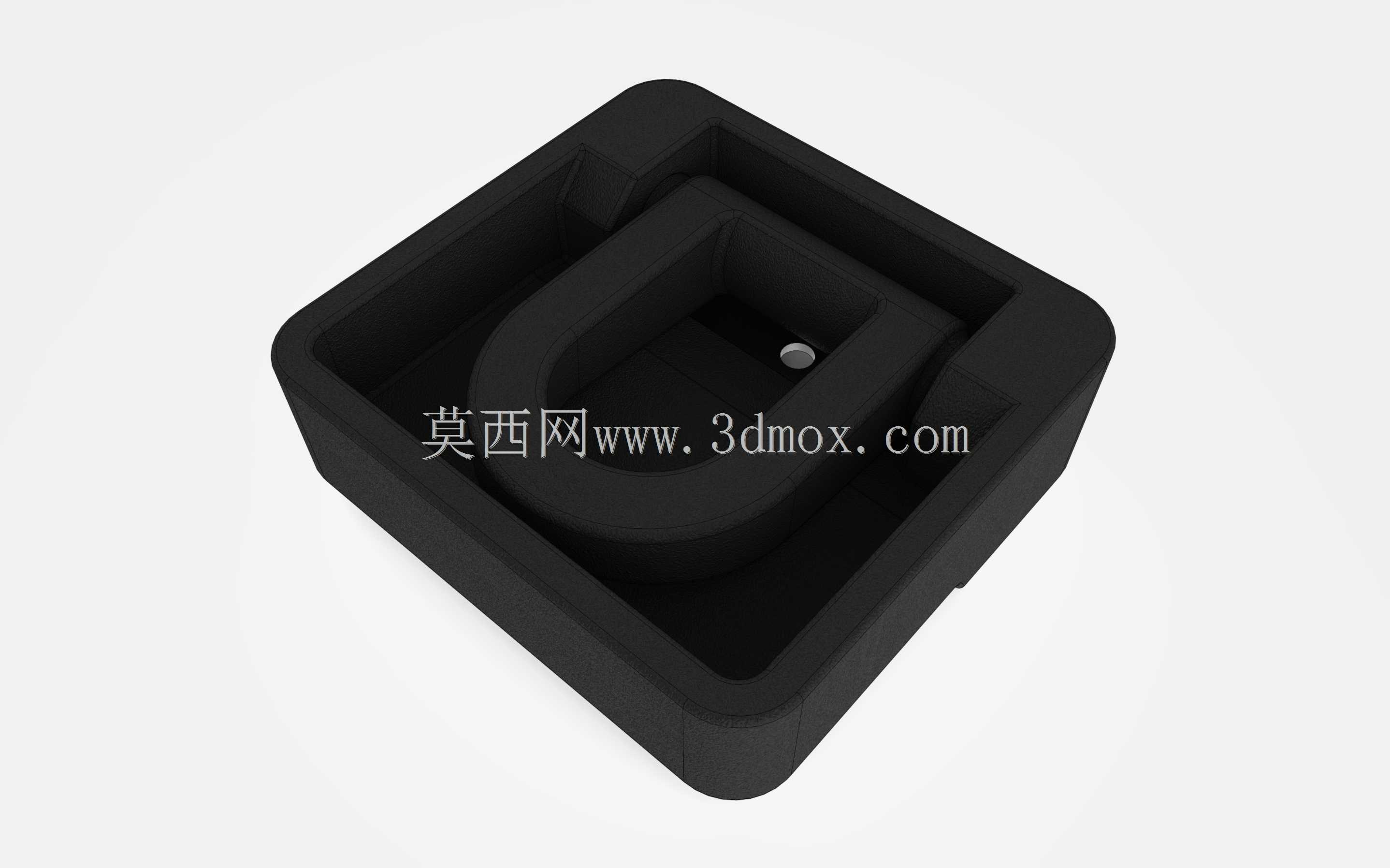

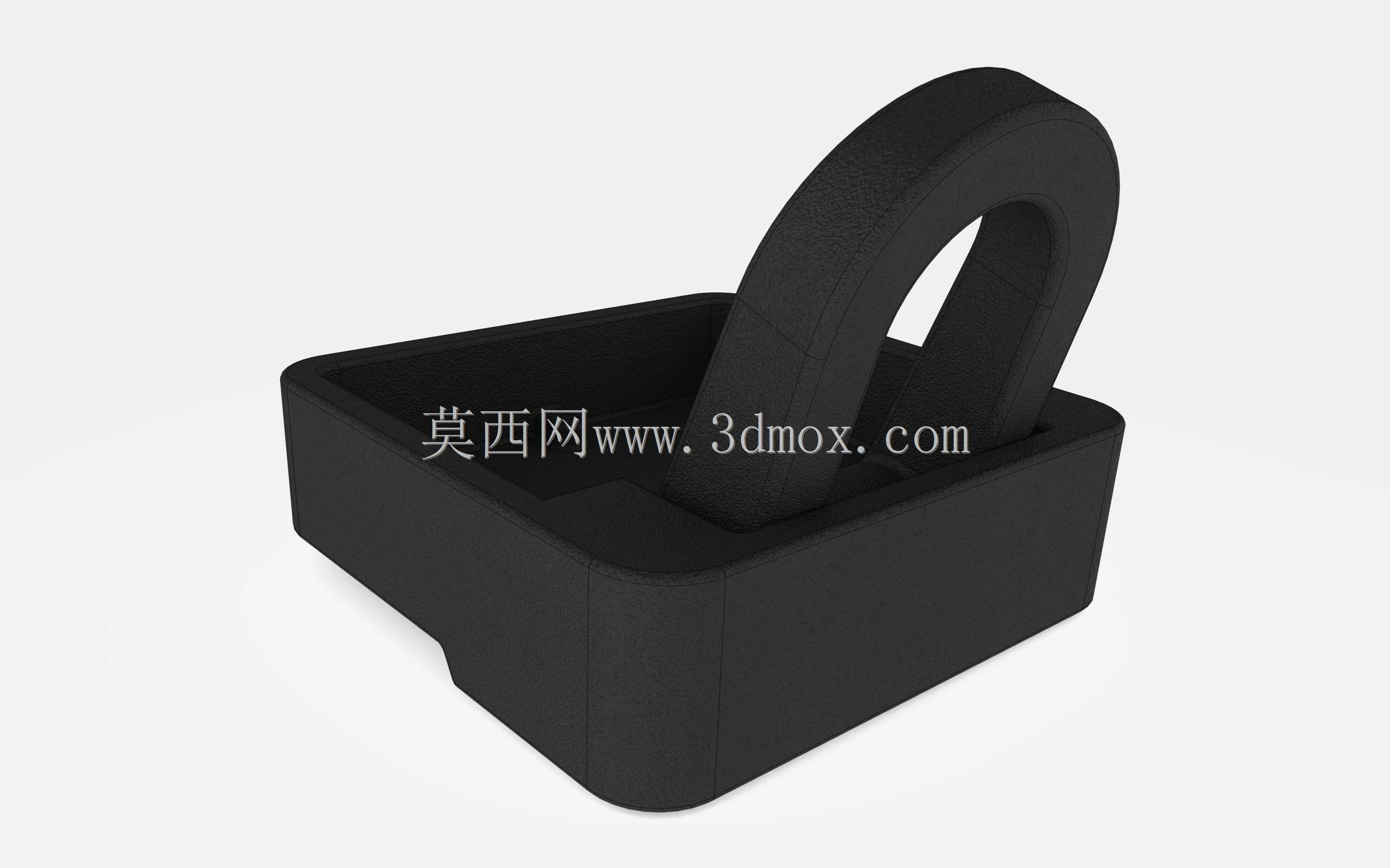

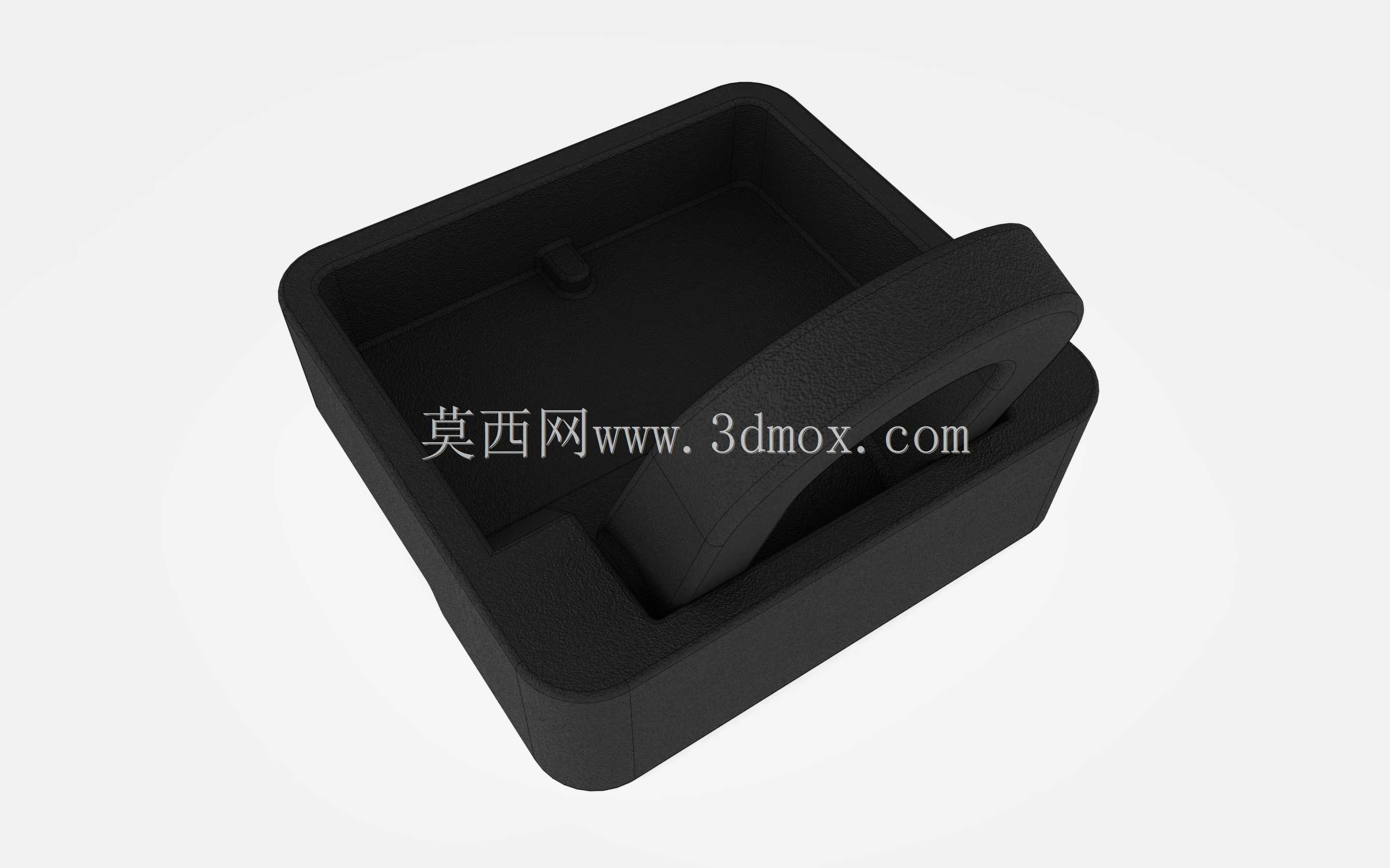

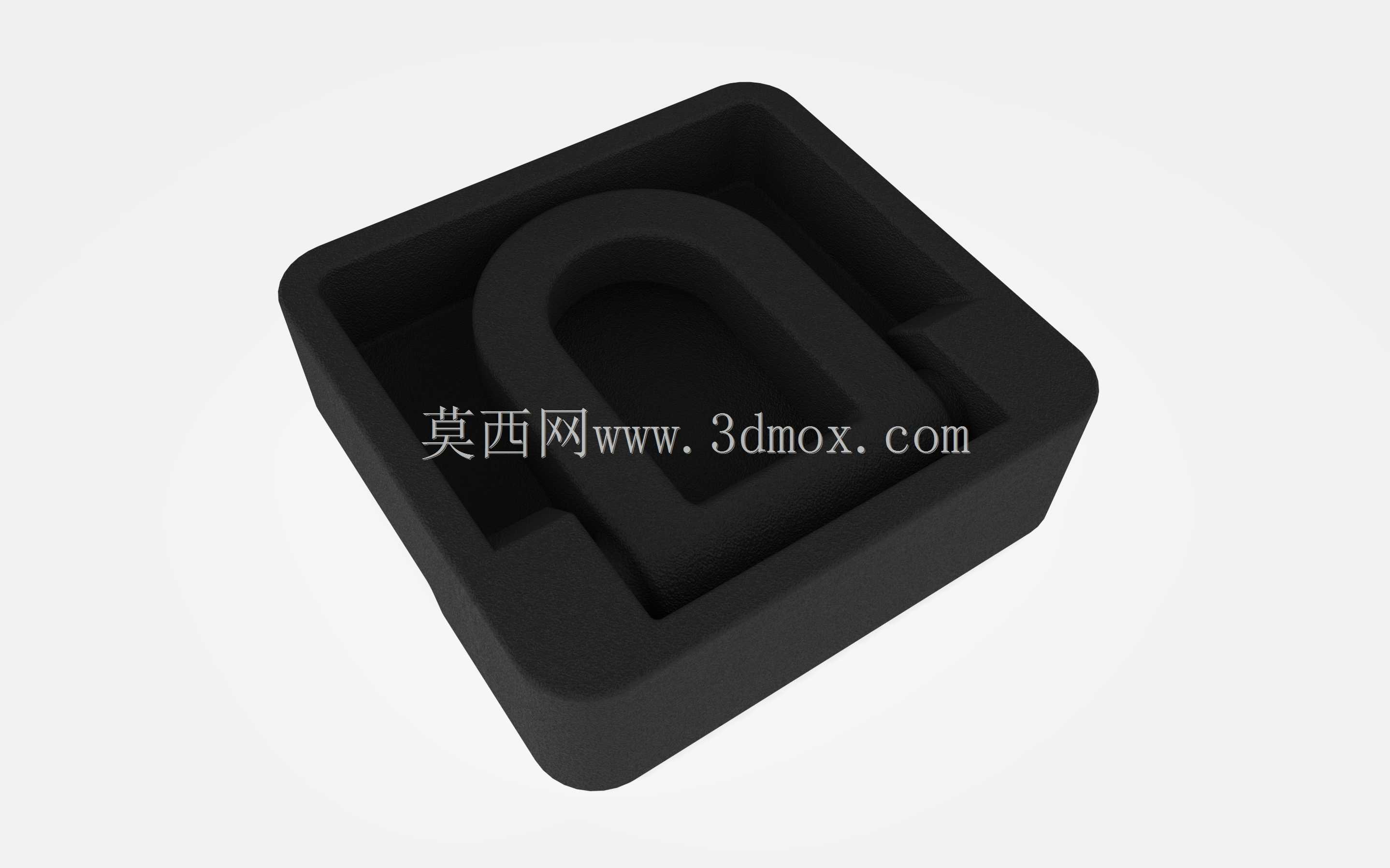

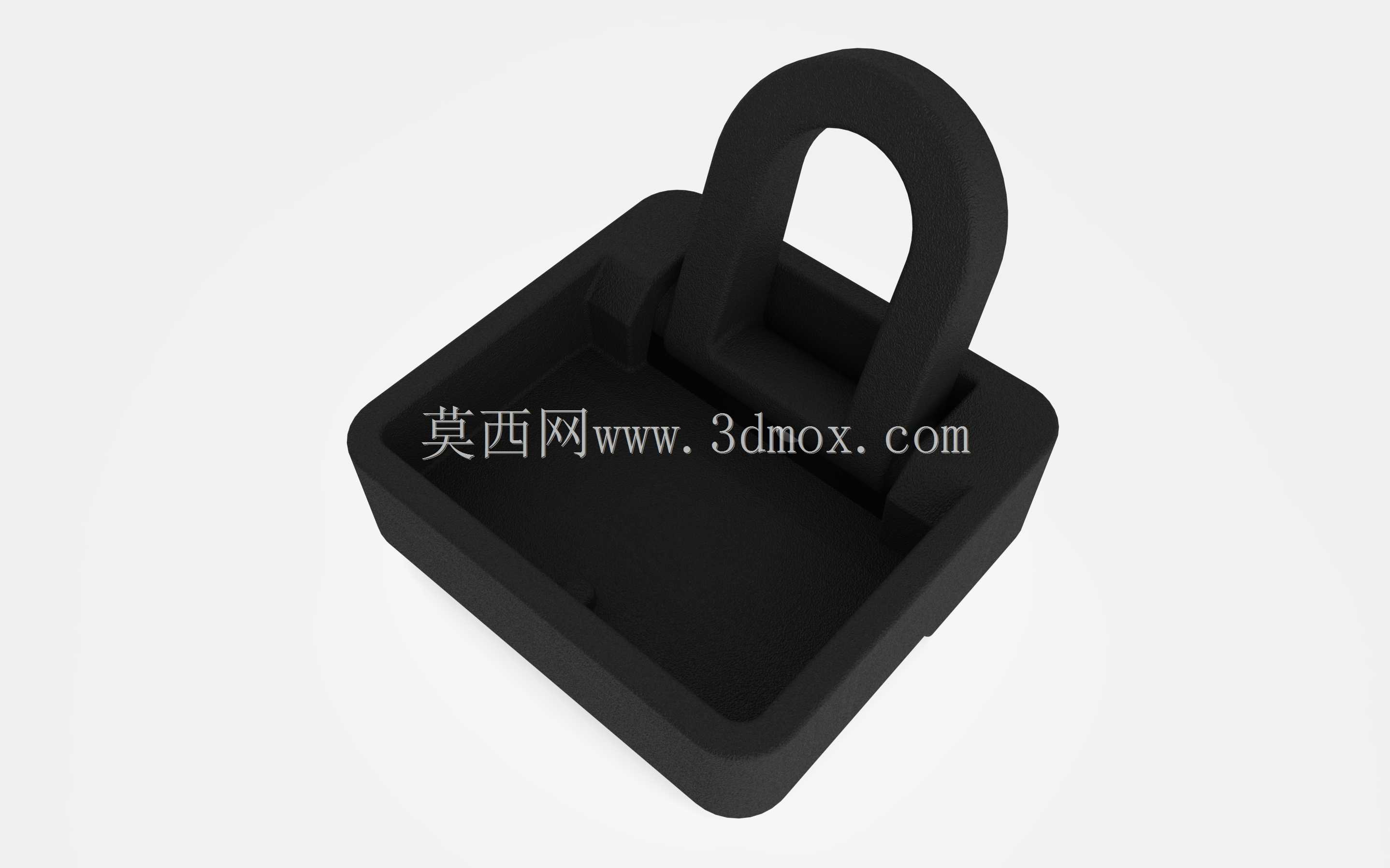

　　从结构设计思路来看，整体采用方形外轮廓的设计，是为了匹配车身或车架上预留的方形安装沉槽，安装时直接将垫块压入沉槽即可，方形的直边结构能防止垫块在长期受挤压、振动的工况下发生周向转动，保证内部U型槽的对位精度始终符合设计要求。外围的方形基座做了小尺寸的圆角过渡，一方面是压装时能起到导向作用，避免尖锐棱边刮伤安装槽的漆面或防腐层，另一方面也能减少橡胶件棱边位置的应力集中，延长反复挤压下的使用寿命。内部的U型凹槽是核心的功能接触面，槽型的弧度、深度都经过匹配计算，刚好对应需要缓冲的金属凸台或杆件的外轮廓，当外部部件压向垫块时，U型槽能先通过槽壁的弹性变形包裹住接触件，再通过整体橡胶的压缩吸收冲击，相比平面橡胶垫，这种U型结构的接触面积更大，单位面积承受的压强更低，缓冲行程也更可控，不会出现受压后橡胶向四周无规则膨出、偏移的问题。槽底预留的小尺寸圆柱凹点，是为了适配接触件端面的小凸点定位结构，避免接触件在缓冲过程中发生横向滑移，保证每次冲击的受力点都落在垫块的中心区域，防止偏载造成的橡胶局部过早老化开裂。

　　从安装边界来看，这类垫块的外轮廓尺寸公差一般控制在±0.2mm以内，压入安装槽后能保持0.1-0.3mm的过盈量，不需要额外的螺栓或粘接固定，依靠橡胶的弹性胀紧力就能牢牢固定在安装位，后期维护更换时直接撬出替换即可，拆装效率很高。设计时需要注意，垫块的整体压缩量不能超过自身厚度的30%，否则橡胶内部的分子链会因为过度拉伸发生不可逆的塑性变形，失去缓冲能力；U型槽的开口宽度要比匹配的接触件直径大0.5-1mm，预留出低温环境下橡胶收缩的余量，避免低温时槽口收窄卡滞接触件的正常位移。另外橡胶材质的邵氏硬度一般选在60-65HA区间，硬度太高缓冲效果差，会把冲击直接传递到金属车架，硬度太低则容易被挤压变形过度，长期使用后出现塌陷。在实际装车验证阶段，要重点检查垫块受压后膨出的边缘是否会和周边的管线、钣金发生干涉，尤其是在满载、极限颠簸的工况下，橡胶膨出的最大轮廓不能超出安装沉槽的边缘2mm，防止长期摩擦周边管线造成管路破损。这类结构看起来简单，但每个尺寸的细节都直接影响使用寿命和缓冲效果，建模时要把圆角、拔模斜度、槽底凹点的位置都做精准，才能保证后续开模生产的件能直接匹配安装位，不需要二次修配。
