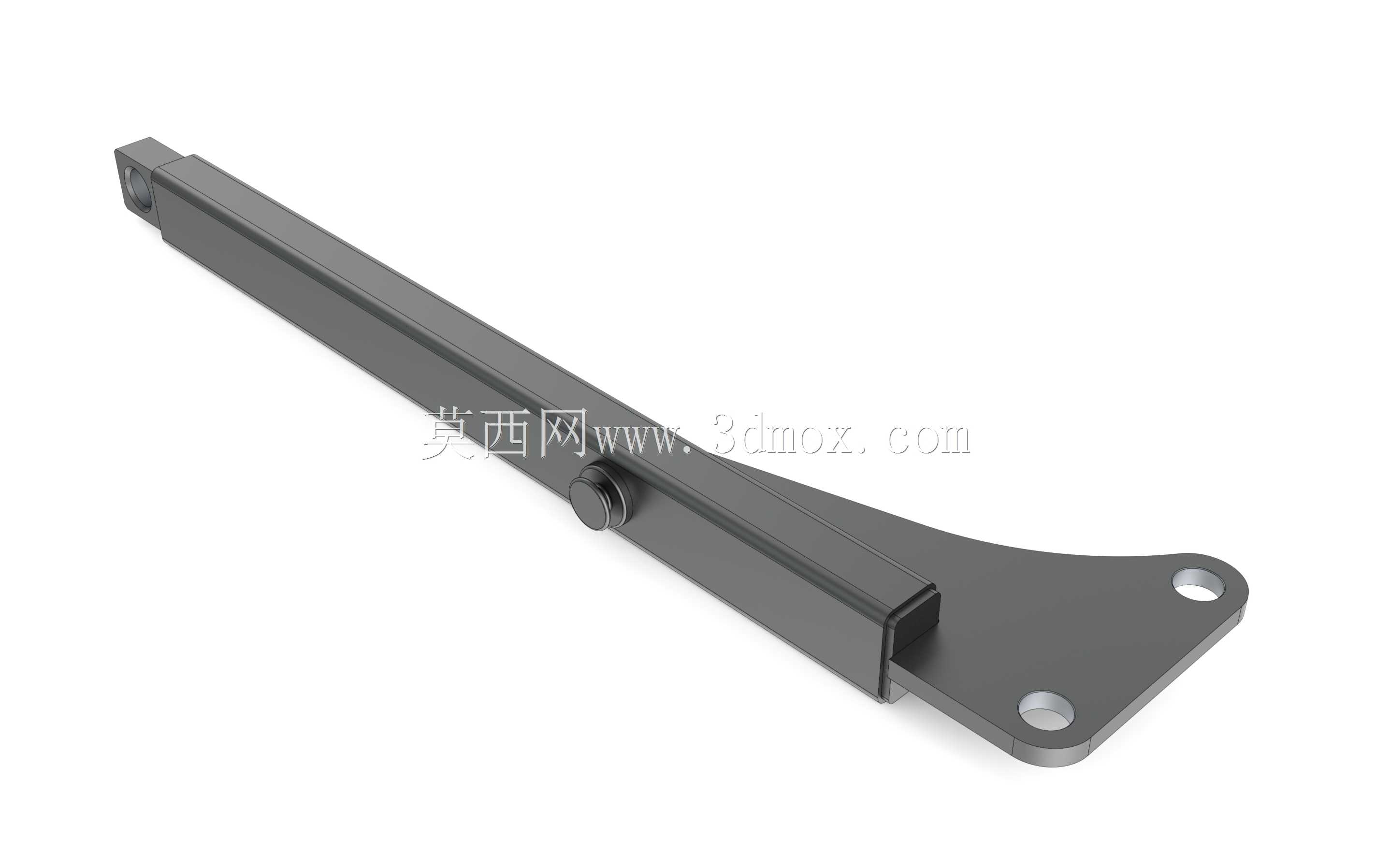

WIHAG系列车辆支撑锁定连杆结构

　　该支撑连杆结构常见于商用拖车、重载卡车的车厢侧门、可翻转检修平台、折叠式爬梯等需要在特定角度保持位置锁定的活动部件上，日常作业中承担着承载活动件载荷、避免部件意外下坠或移位的核心作用，是车辆附属活动结构安全防护体系里的关键受力构件。从结构设计逻辑来看，整体采用长条形杆身搭配三角加强安装座的构型，杆身主体为等截面冷拉型钢加工而成，截面经过抗弯校核，在满足额定承载下的挠度要求的同时尽可能控制自身重量，避免增加车辆不必要的簧下质量。杆身一端设计为单耳铰接结构，铰接孔内预留了衬套安装位，可根据使用场景选配铜基石墨自润滑衬套或者钢套，降低铰接点反复转动带来的磨损，延长构件的维护周期，铰接端的耳部做了加厚处理，

　　避免受侧向力时出现耳部撕裂的失效问题。杆身中部集成了弹性锁止销结构，锁止销采用弹簧顶销设计，当连杆伸展到工作位置时，锁止销会自动卡入对应配合件的定位孔内，实现无额外操作的自动锁止，需要解锁时只需按压销头即可推动连杆收回，操作逻辑适配户外作业人员带防护手套的操作场景，销头做了圆弧过渡处理，避免操作时划伤手部。另一端的三角安装座是整个构件的主要承载连接部位，座体上设置两个同轴安装孔，孔位间距经过匹配对应车型的安装点坐标设计，可直接通过螺栓固定在车厢或者车架的预设安装面上，三角构型的加强筋从杆身端部一直延伸到安装座的两个孔位之间，将杆身传递来的载荷均匀分散到两个安装点上，避免局部应力集中导致安装座开裂，

　　安装座与杆身的连接部位采用满焊焊接工艺，焊脚高度经过计算匹配杆身的截面厚度，焊接后做去应力处理，避免长期受交变载荷出现焊缝开裂的问题。从安装边界来看，构件收回状态下整体轮廓紧凑，不会超出车辆侧部的外廓尺寸，避免车辆行驶过程中剐蹭路边障碍物，伸展状态下的有效支撑长度经过匹配对应活动部件的开启角度设计，当活动部件开启到预设的最大工作角度时，连杆刚好处于锁止位置，此时活动部件的重力载荷沿杆身轴向传递，尽可能降低杆身承受的弯曲力矩，提升整体承载的安全系数。在实际选型适配过程中，需要注意核对铰接端的安装孔距、安装座的孔位坐标与原车安装点的匹配度，同时确认锁止销的弹出行程与配合件定位孔的深度适配，避免出现锁止不到位的情况；

　　安装时铰接点的螺栓需要按照对应扭矩要求紧固，并加装防松垫圈，避免车辆行驶过程中的振动导致螺栓松动脱落；日常维护中需要定期检查锁止销的弹簧弹力，当出现销体弹出卡滞时及时清理销体周边的泥沙、油污，涂抹少量润滑脂保证动作顺畅，同时检查焊缝位置是否出现裂纹、铰接孔衬套的磨损量，当衬套磨损量超过设计阈值时及时更换，避免铰接点出现过大旷量导致连杆受力状态恶化。该结构的设计充分考虑了商用车户外作业的复杂工况，整体没有易损的精密部件，对恶劣环境的耐受能力较强，即使在泥沙、雨雪、高低温交替的环境下也能稳定实现支撑锁止功能，不需要频繁的复杂维护，能够有效降低车辆运营过程中的部件故障概率，保障作业人员操作活动部件时的安全。
