双孔矩形重载连接安装基座结构

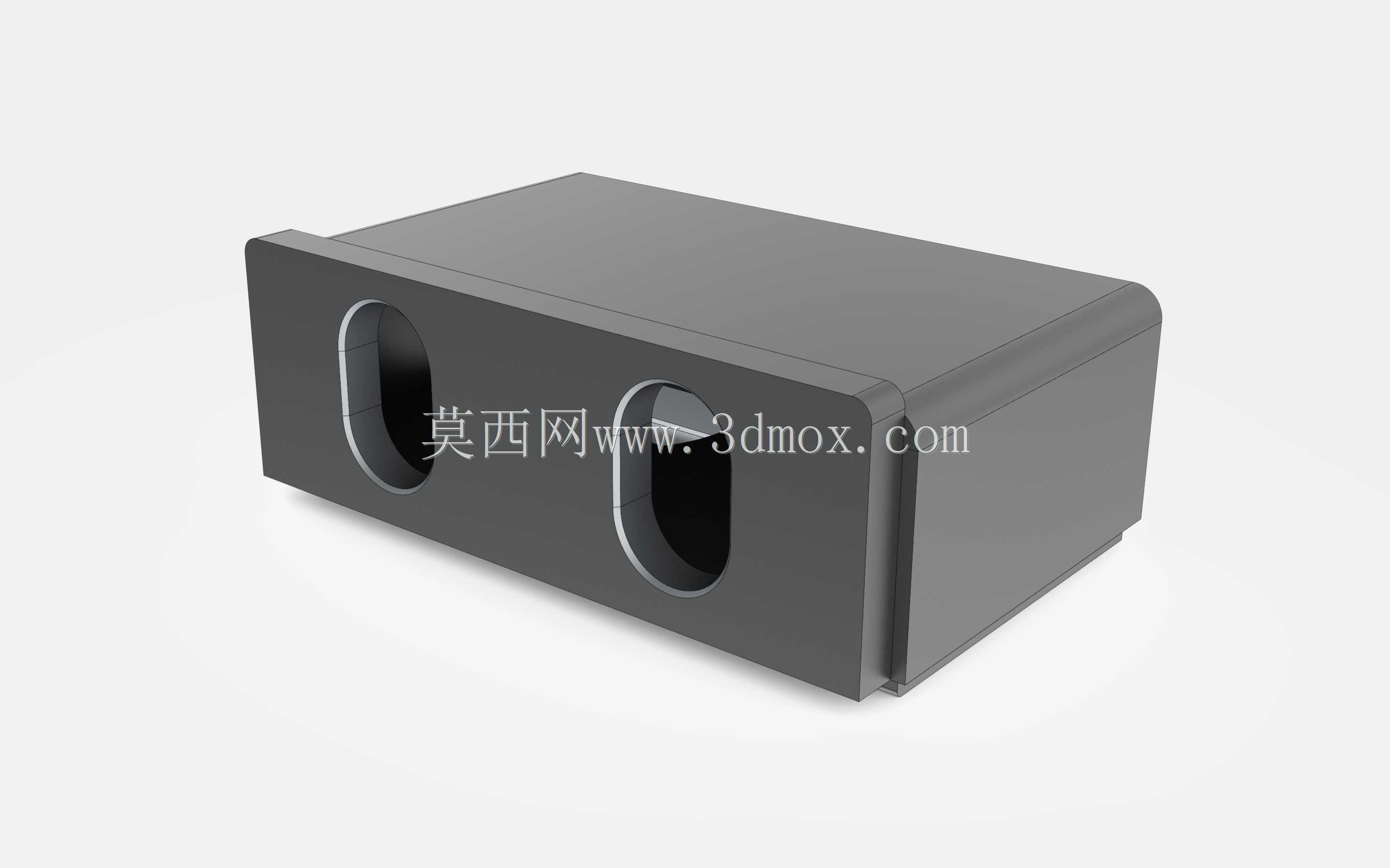

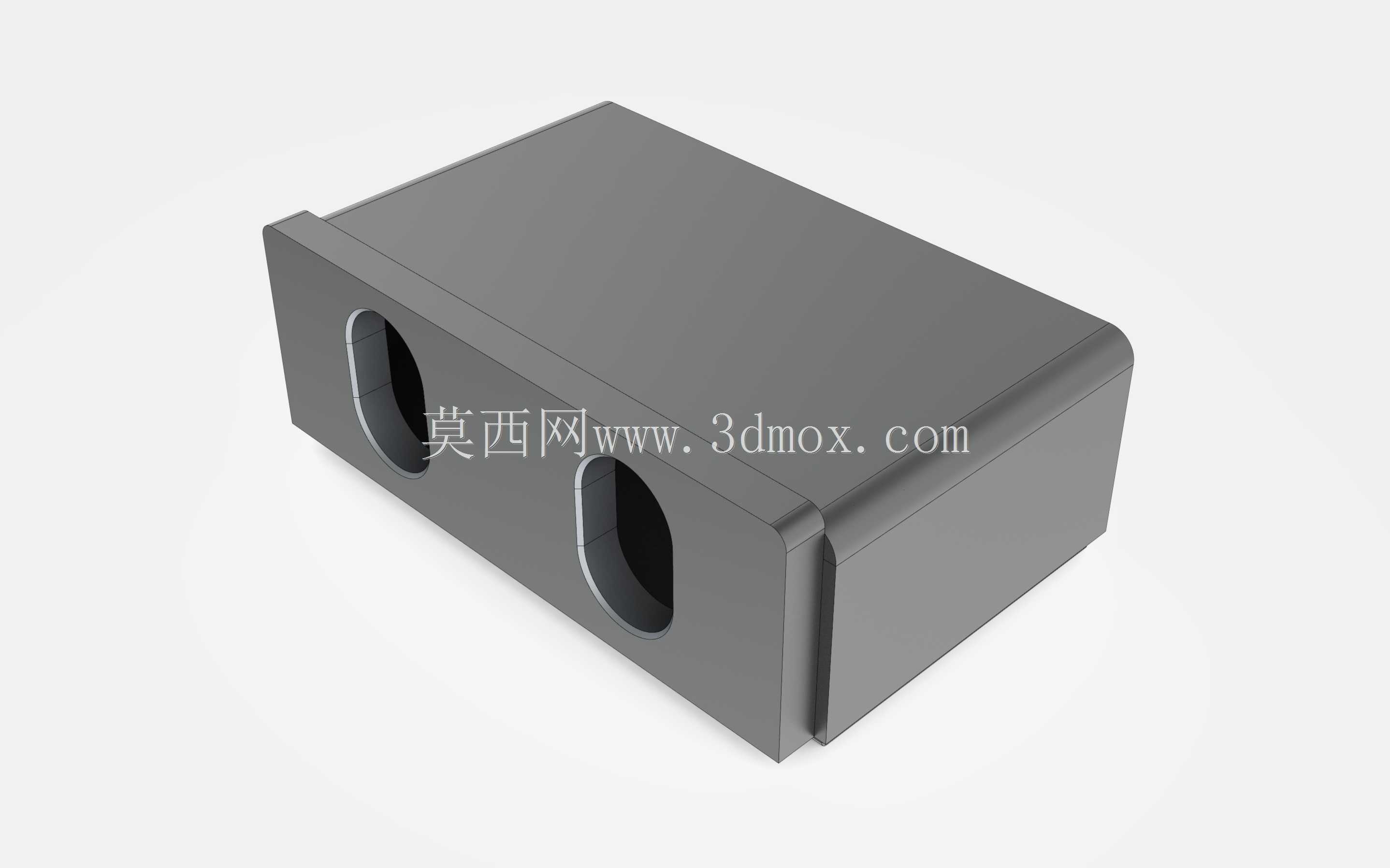

　　该构件为重载场景下的连接安装基座，主体采用一体化矩形盒式结构，在重型商用车挂车、工程作业车辆的气路、电路集成布设场景中，这类基座承担着线路转接、接头防护、模块固定的核心作用，能够在高振动、多扬尘、温差波动大的户外作业环境下，为内部的连接端子、转接模块提供封闭的防护空间，避免外界泥水、粉尘侵入造成的接触不良、线路腐蚀问题。从结构设计逻辑来看，整体采用等壁厚的壳体构型，侧壁与端盖衔接处做了加厚的止口搭接设计，既能够提升壳体整体的抗扭、抗冲击刚度，也能在装配时实现快速定位，不需要额外设计定位销结构即可保证上下壳体的装配同轴度。正面开设的两个椭圆形安装通孔，是为了适配大直径的快插式接头，孔位周边做了一圈凸起的加强翻边，

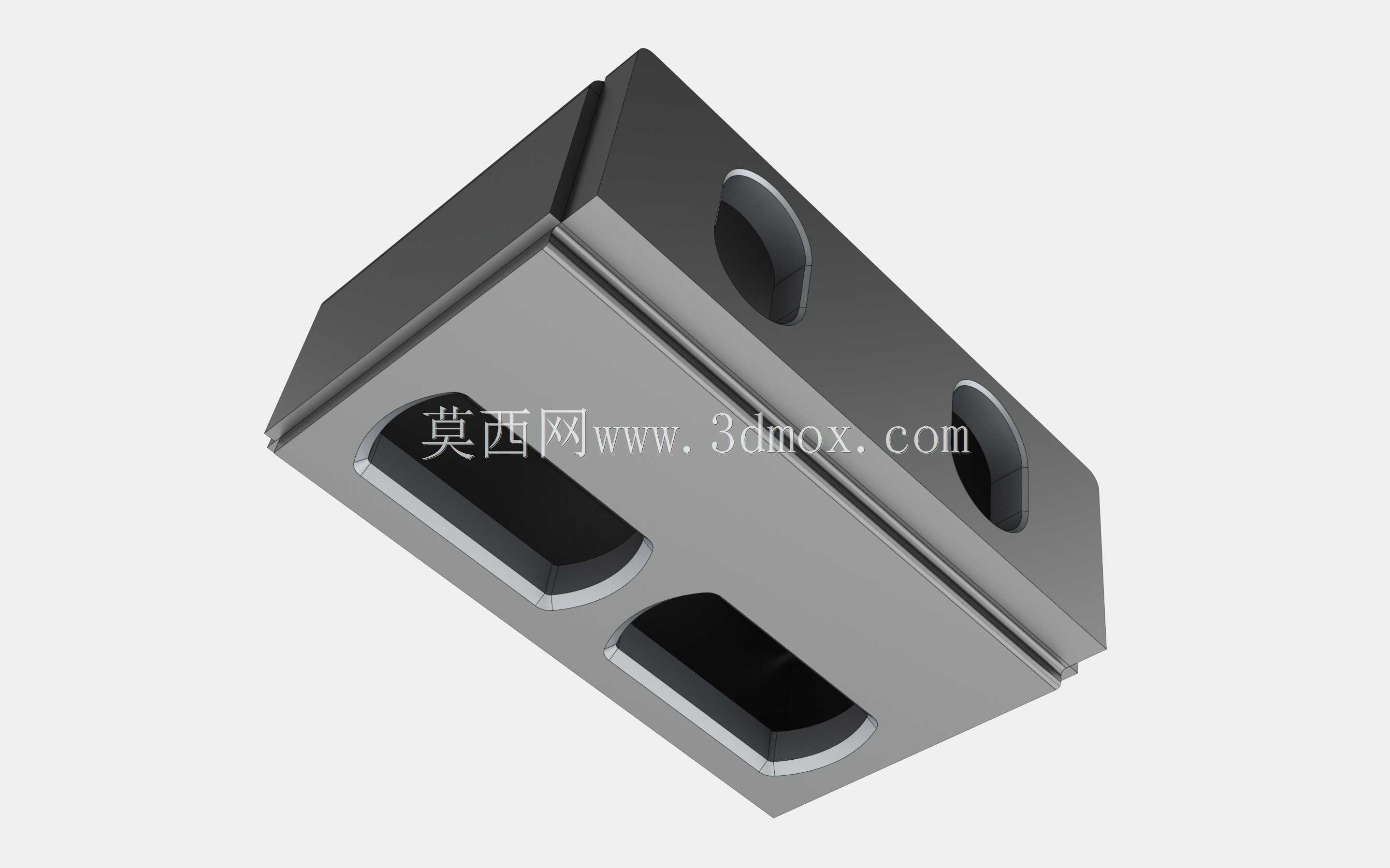

　　能够抵消接头插拔时产生的应力集中，避免长期使用后孔位边缘出现开裂变形，两个孔位的中心距严格匹配行业通用的双回路气路接头间距标准，不需要额外调整安装位置即可直接适配现有成熟的接头配件，降低配套选型的成本。壳体的侧边设计有内凹的卡槽结构，既可以作为线束的走线导向槽，也能够配合扎带实现内部线束的规整固定，避免车辆行驶过程中线束晃动拉扯接头造成的松脱问题。从安装边界来看，壳体背部为全平面结构，预留了四个沉头安装孔位，能够直接通过螺栓固定在车辆底盘的安装梁或者设备舱的安装板上，安装孔的位置公差控制在±0.1mm范围内，能够保证批量安装时的互换性，不需要现场配钻调整。壳体的整体外形做了圆角过渡处理，没有尖锐的棱角，

　　一方面能够避免安装维护时划伤操作人员，另一方面也能减少应力集中点，提升壳体在受冲击载荷时的结构强度。在材料选型的适配性上，这类结构通常采用压铸铝合金或者增强尼龙材料加工，压铸铝合金版本能够满足-40℃到120℃的工作温度范围，适合北方严寒地区或者靠近发动机舱的高温安装场景，增强尼龙版本重量更轻，适合对自重控制要求较高的轻量化车型使用。在实际装配场景中，这类基座内部通常会预留端子排的安装凸台，不需要额外设计安装支架即可直接固定标准尺寸的接线端子，壳体的合盖面预留了密封胶条的安装槽，装配后能够达到IP65的防护等级，完全满足户外作业车辆的防护需求。从建模的细节处理来看，所有的转角处都做了适配压铸或者注塑工艺的拔模斜度，

　　内壁的加强筋位置与外部的安装凸台位置一一对应，既能够保证壳体的结构强度，也能够避免壁厚不均造成的成型缩痕问题，两个安装孔的内壁做了精度适配，能够保证接头安装后与孔壁之间的密封配合，不会出现间隙过大导致的防护失效问题。在实际的设备维护场景中，这种一体化的基座结构能够大幅降低线路故障的排查难度，所有的转接接头都集中在正面的两个孔位处，维护时不需要拆开整个壳体即可完成接头的插拔检查，壳体的侧边预留了开盖的撬口，能够在需要检修内部端子时，用平口螺丝刀即可轻松撬开壳体，不会因为长期使用后胶条粘连导致无法开盖。
