工业型材切割用摆臂式砂轮切割机

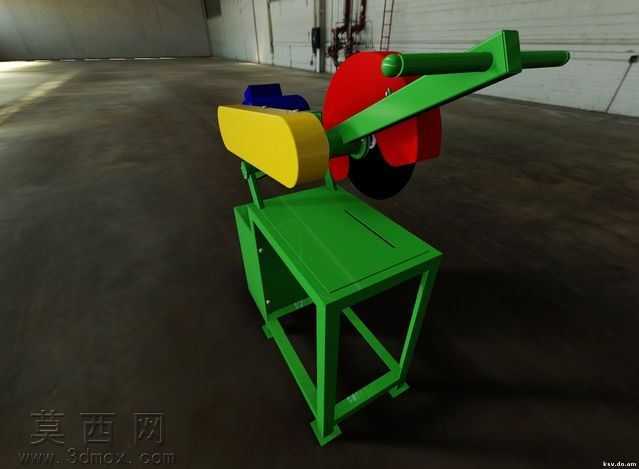

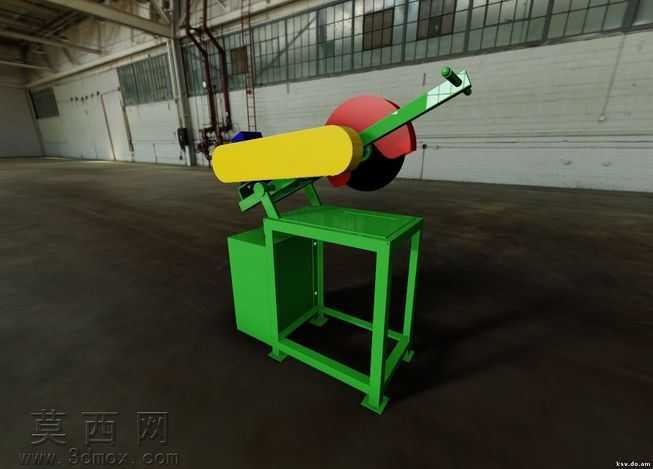

本模型为工业生产场景常用的摆臂式磨料切割机，整体采用三维参数化建模完成，完整还原了设备从机架到操作执行端的全部结构细节。建模过程中首先搭建方管焊接机架的主体框架，采用等边角钢与矩形方管的型材特征建模方式，精准还原机架的斜撑加固结构、底部安装脚位以及台面的开槽设计，台面预留的长槽为切割片下行的让位结构，建模时严格匹配实际切割行程的让位尺寸，保证结构逻辑符合真实设备的使用需求。设备的动力与传动部分，分别建模了驱动电机的防护外壳、传动护罩结构，黄色护罩覆盖皮带传动区域，红色护罩包裹砂轮片的非工作区域，护罩的曲面造型通过曲面拉伸、倒圆角处理完成，还原真实钣金护罩的弯折弧度与安装固定点位。摆臂操作结构是本模型的核心设计部分，建模时还原了摆臂的铰接转轴结构、长操作手柄的握持造型，摆臂与机架的铰接位置设置了合理的转动限位结构，匹配真实切割机下压切割的摆动行程，同时在摆臂对应位置设计了砂轮片的安装法兰、压紧结构，完整呈现切割片的固定方式。渲染阶段采用工业写实材质方案，机架部分赋予饱和度较高的绿色锤纹漆材质，还原工厂设备常用的涂装质感，表面添加细微的颗粒纹理模拟漆面的粗糙触感；电机护罩与传动护罩分别赋予明黄色、大红色的烤漆材质，设置合适的反光度与粗糙度参数，还原金属漆面的光泽效果；操作手柄部分赋予黑色橡胶材质，添加细微的防滑纹理提升真实感；砂轮片部分采用棕刚玉磨料的颗粒质感材质，中心法兰赋予金属镀锌材质，还原切割耗材的真实外观。整体模型的结构设计完全遵循真实磨料切割机的工程逻辑，各部件的装配关系清晰，铰接部位的配合间隙、护罩的安装位置、机架的承重结构均符合实际设备的设计规范，可用于切割设备的结构展示、教学演示以及二次改型设计的参考基础，模型同时还原了设备的配重结构细节，在摆臂末端设置的配重块结构能够平衡摆臂重量，降低操作人员下压操作的力度负荷，符合人体工程学的设计思路。
