福特MK2车型后车轮定位连接垫片

　　轮边连接区域的垫片类零件，在整车底盘装配环节承担着关键的间隙补偿与定位功能，这款适配特定车型后轮位的定位垫片，核心作用是填充车轮轮毂与连接法兰之间的装配间隙，控制轮距的偏移量，避免车轮安装后出现同轴度偏差，保障行车过程中轮组的运转稳定性。从实际装车场景来看，这类垫片多用于售后改装或者原厂装配的公差补偿环节，当轮毂与法兰结合面存在加工公差累积，或者更换不同偏距的轮毂时，通过对应厚度的垫片调整，可以让车轮的安装位置匹配轮拱的设计边界，避免轮胎与轮拱内衬、悬架摆臂发生运动干涉。

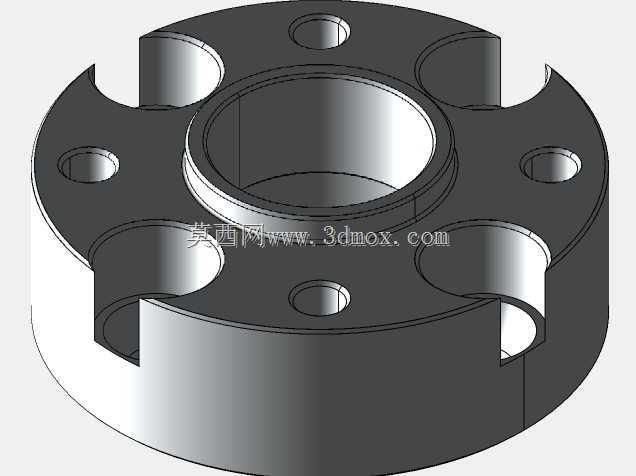

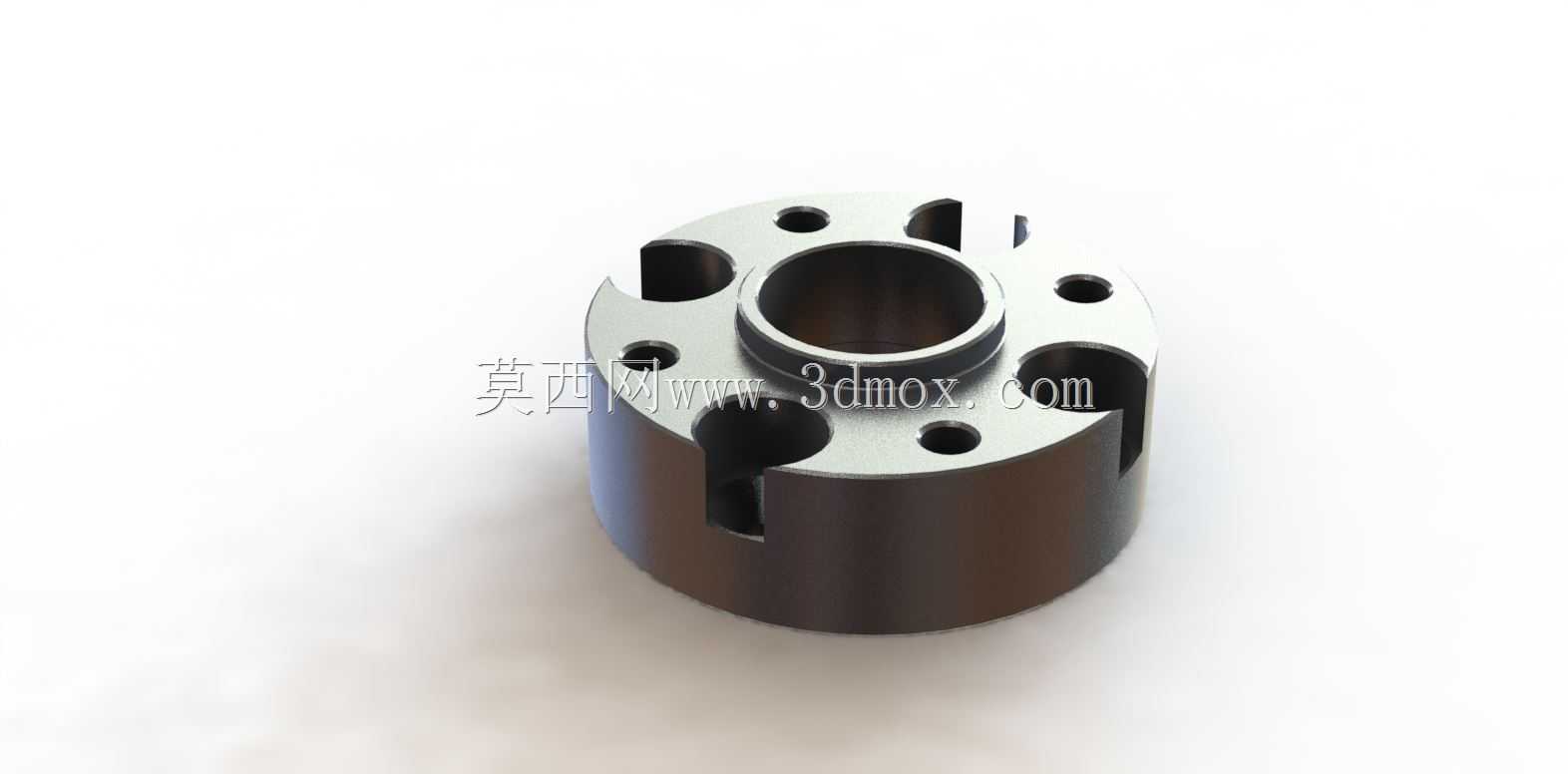

　　这款垫片的主体采用圆柱式结构设计，中心设置贯通的轴孔，用于穿过轮毂固定螺栓的中心定位轴，保证垫片与轮毂、法兰三者的同轴度基准统一。端面上均匀分布的多个通孔，对应法兰端的固定螺栓位置，安装时螺栓穿过这些孔位将垫片夹紧在轮毂与法兰之间，孔位的位置度公差直接决定了装配的顺畅度，设计时需要严格匹配对应车型的螺栓孔分布圆直径，避免出现孔位错位无法安装的问题。垫片本体上设置的多个异形槽位，一方面是为了减轻零件自身重量，降低轮边的非簧载质量，提升悬架的响应速度，另一方面这些槽位也可以作为安装时的对位标记，方便维修人员快速对齐孔位，减少装配对位的时间。

　　从尺寸边界来看，这款垫片的轴向厚度为43mm，这个厚度是经过轮距匹配计算得出的，既能够补偿所需的轮距偏移量，又不会因为厚度过大导致固定螺栓的啮合长度不足，影响连接强度。垫片的外圆直径需要匹配法兰端的结合面尺寸，保证整个结合面的压力分布均匀，避免局部应力集中导致垫片变形或者连接松动。零件的两个端面都需要做精加工处理，保证平面度符合装配要求，避免结合面存在间隙导致紧固后出现应力变形，长期使用下出现螺栓松动的问题。

　　在设计这类轮边定位垫片时，首先要确认对应车型的法兰端螺栓孔分布参数、中心定位轴直径，以及轮毂结合面的尺寸，确保所有安装接口的尺寸完全匹配。其次要根据所需调整的轮距数值确定垫片的厚度，同时校核螺栓的有效啮合长度，保证螺栓拧入法兰的深度符合螺纹连接的强度要求，通常螺栓啮合长度需要不小于螺栓公称直径的1.2倍，避免在车辆行驶过程中受到交变载荷作用出现螺栓断裂的问题。另外，垫片的材质选择需要兼顾强度与韧性，一般采用钢材加工，表面做防锈处理，抵御行车过程中泥水、盐分的侵蚀，延长零件的使用寿命。

　　实际装车验证环节，需要重点检查垫片安装后车轮的端面跳动量，确保跳动值在允许范围内，避免车轮高速运转时出现抖动。同时要检查车轮在全转向行程、悬架全跳动行程下，与周边部件的间隙，确认不存在运动干涉。这类垫片虽然属于底盘上的小型连接件，但直接关系到车轮的安装可靠性，设计和加工过程中任何尺寸偏差都可能影响行车安全，因此每个尺寸参数、形位公差都需要严格匹配整车的装配要求，不能随意更改孔位位置或者厚度参数。
