6毫米孔径膜片式联轴器结构设计

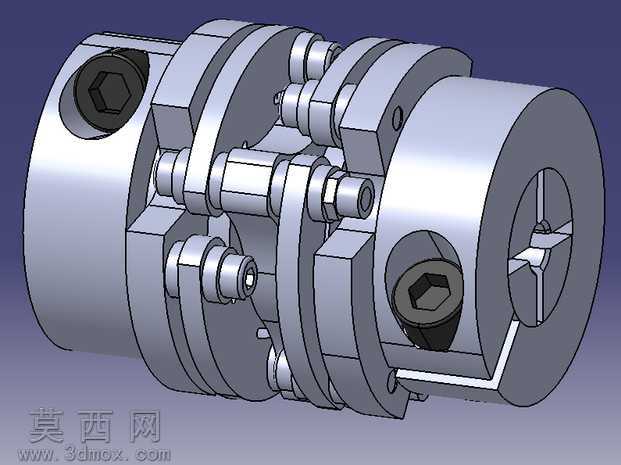

本作品为6毫米孔径的膜片式联轴器三维建模成果，建模过程严格遵循机械传动件的设计规范，以SolidWorks为核心建模工具，采用自底向上的装配建模思路完成整体结构搭建。建模初期先完成各基础零件的参数化绘制：两端的夹紧式轴毂部分，精准绘制了内孔6毫米的轴孔结构、侧面内六角锁紧螺钉的安装沉孔与螺纹孔，轴毂外圆、端面的倒角与圆角细节均按照机械加工工艺要求做了对应处理，保证模型符合实际加工的工艺合理性。中间的膜片组、连接螺栓、间隔衬套等零件，均按照膜片联轴器的标准传动结构比例完成建模，金属膜片的薄型结构、螺栓的六角头与螺纹段、衬套的同轴定位结构都做了精细化还原，所有零件的配合公差在装配阶段按照过渡配合、间隙配合的实际装配要求添加对应配合约束，保证整体装配体无干涉、可实现虚拟运动仿真。材质与渲染阶段，针对不同零件的实际用材赋予对应材质属性：轴毂、螺栓、衬套等结构件赋予45号钢的金属材质，调整金属粗糙度、反射率参数还原调质处理后的金属哑光质感，膜片部分赋予不锈钢薄片材质，适当提高材质反光度体现薄型金属件的质感差异；渲染时采用柔和的工业产品打光方案，主光源从斜上方45度投射，搭配辅助补光消除结构暗部的死黑区域，清晰展现联轴器的层叠装配结构、夹紧螺钉的安装位置、膜片组的叠层细节，让模型的结构层次一目了然。设计思路上，这款联轴器针对小扭矩精密传动场景设计，采用夹紧式锁紧结构无需轴上开键槽，可避免对传动轴造成损伤，双膜片结构可补偿两轴之间的径向、角向与轴向偏差，适用于伺服电机、编码器等精密传动部件的轴连接，建模过程中特意还原了所有装配细节，可直接用于传动结构的虚拟装配验证、产品展示渲染以及工程图纸的导出参考。
