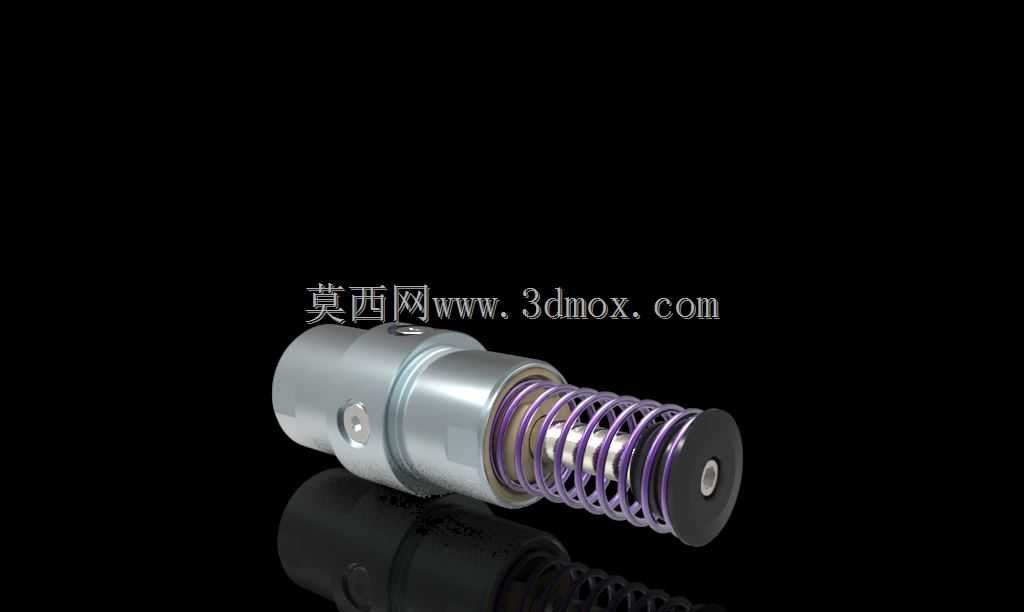

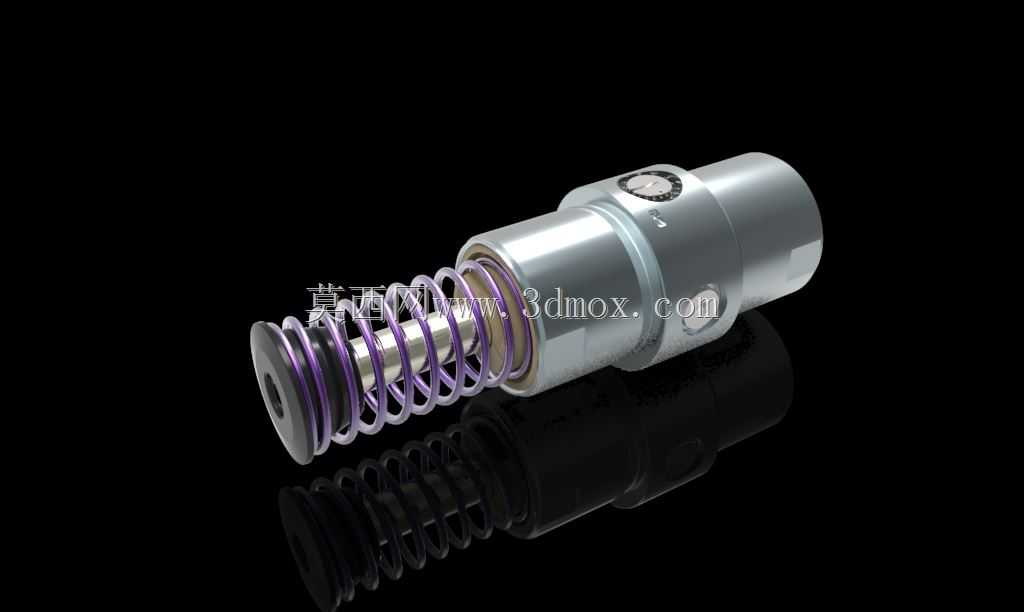

带紫色复位弹簧的小型液压缓冲减震组件

　　做了快十年的机械结构设计，经手的缓冲减震类零件没有一百也有八十，这次建模的这款小型缓冲减震组件，最初是给小型自动化输送线的端位止挡做配套设计的，后来调整了弹簧刚度和阻尼孔参数后，也能适配小型工装夹具的缓冲限位、轻型移动设备的行程末端减震场景。很多刚入行的设计师做缓冲件的时候，总喜欢先堆参数，其实得先从安装边界倒推结构，这款组件的主体缸体采用圆柱形设计，最大外径控制在32mm，整体伸出状态总长度118mm，缩回状态总长度76mm，安装端采用外螺纹配合径向锁紧顶丝的结构，不需要额外做定制安装法兰，直接在安装板上打对应尺寸的光孔或者螺纹孔就能固定，适配市面上多数轻型输送线的铝型材安装槽位，不用额外加工转接件，这点在现场改型的时候特别实用。

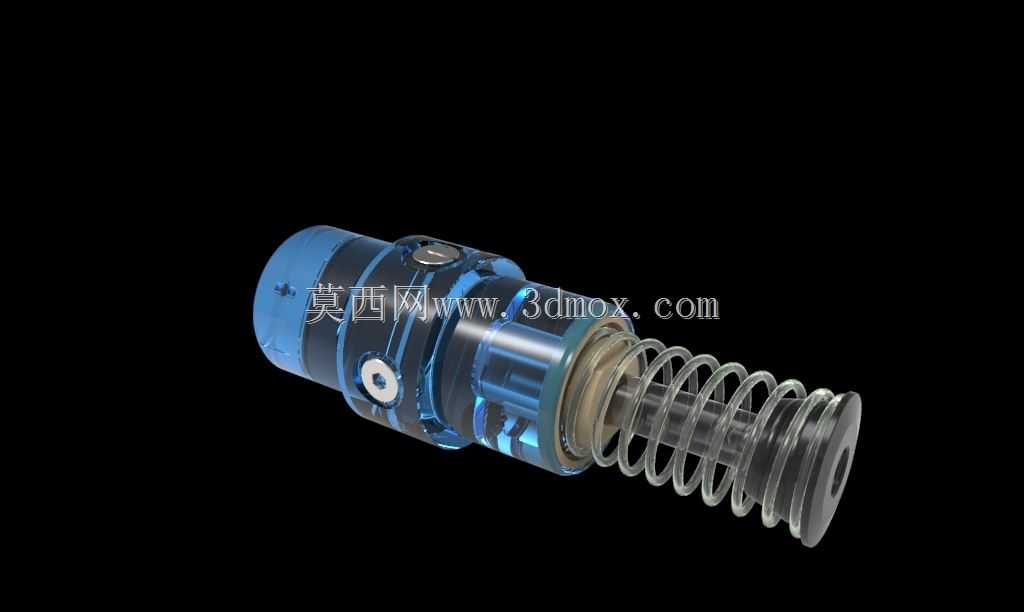

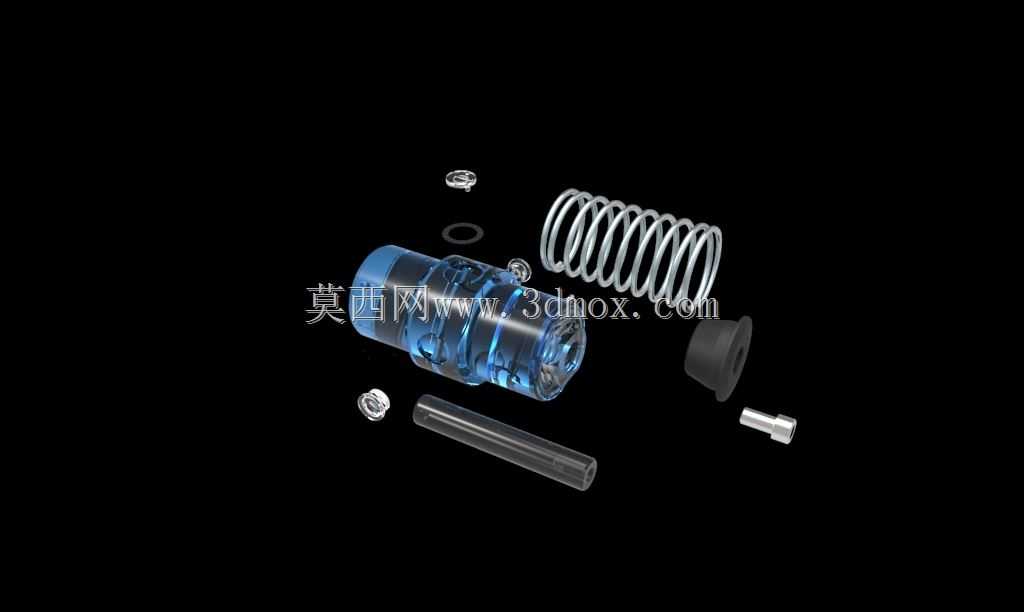

　　从功能逻辑上来说，这款组件靠内置的液压阻尼结构提供缓冲力，外露的紫色复位弹簧负责在外部载荷卸除后把活塞杆推回初始位置，和常见的开放式弹簧减震器不一样，它的阻尼结构是封闭在金属缸体内部的，车间里的切削碎屑、灰尘不会进到阻尼腔里，就算用在机加工工位的旁侧，也不会因为杂质卡滞导致缓冲失效。当初做结构设计的时候，特意把弹簧的导杆和活塞杆做了同轴一体化设计，没有额外的拼接结构，避免了长期往复运动后出现同轴度偏差导致的偏磨问题，很多同类产品用久了会出现活塞杆卡涩、复位不到位的问题，大多是因为弹簧导杆和活塞杆分体装配，累计公差超差导致的。

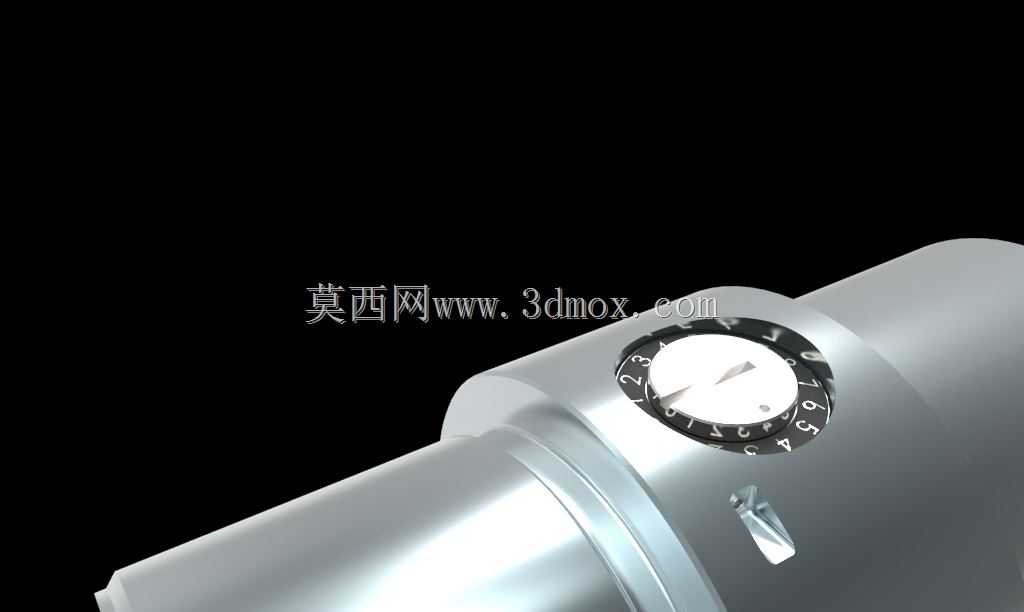

　　设计的时候特意调整了阻尼孔的通径，让缓冲行程的前1/3段阻尼力线性上升，中间段保持恒定阻尼，末端1/5段阻尼力缓慢回落，不会出现硬顶的冲击感，不管是阻挡输送线上2kg以内的工装托盘，还是给小型气动滑台做行程末端缓冲，都不会把工件弹飞，也不会因为瞬间冲击力太大导致传感器误触发。复位弹簧的刚度选的是1.2N/mm，预压缩量设置成8mm，既保证了复位的时候不会因为弹簧力太大把轻量工件顶移位，也不会因为弹簧力太小导致活塞杆复位迟缓，跟不上设备每分钟60次的往复节拍。

　　外形上没有做多余的装饰结构，缸体外壁只做了一圈防滑滚花，方便安装的时候用扳手拧动锁紧，所有外露的金属棱边都做了0.5mm的倒角处理，不会划伤安装人员的手，弹簧的两端都做了并圈磨平处理，和弹簧座的接触面积达到90%以上，长期压缩不会出现弹簧端圈偏移的问题。之前给客户做现场调试的时候，发现很多同类减震组件因为弹簧端圈没磨平，用个两三个月弹簧就歪了，直接磨活塞杆的外壁，没几天密封圈就磨坏漏油，所以在建模的时候特意把弹簧座的定位台阶做了1.5mm高，刚好卡住弹簧的内圈，就算设备有小幅振动，弹簧也不会径向窜动。

　　从安装适配性来说，这款组件的活塞杆伸出端做了8mm直径的平底接触头，接触头表面做了淬火处理，硬度达到HRC45，长期和被缓冲件碰撞也不会出现凹坑，不需要额外加装缓冲垫。如果是用在有腐蚀性的工况场景，只需要把缸体和活塞杆的材质换成304不锈钢，弹簧换不锈钢弹簧丝，密封圈换氟橡胶材质，就能直接适配，核心的结构尺寸不用做任何改动，这点在做系列化衍生设计的时候能省很多重复建模的功夫。很多时候做这类通用缓冲零件，不需要追求多么复杂的结构，把同轴度公差、密封结构、弹簧定位这些细节做扎实，比堆一堆华而不实的功能要实用得多，毕竟车间里用的零件，稳定可靠、安装方便、维护简单才是最核心的要求。
