可调式木工Mitre夹多角度夹持工装

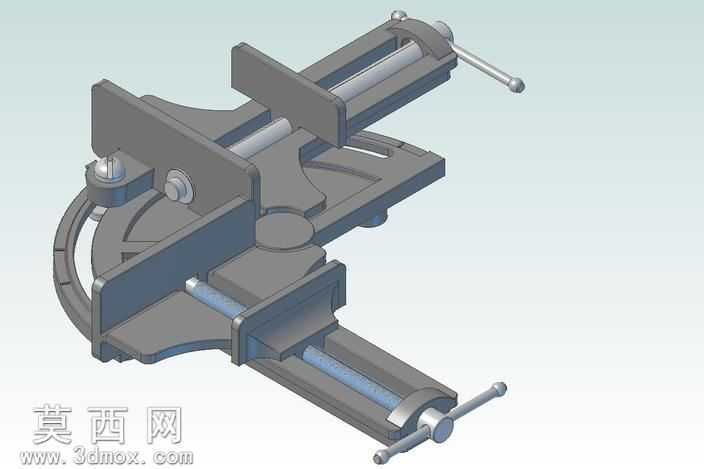

本作品为可调式多角度夹持工装的三维参数化模型，采用Alibre Design软件完成全零件建模与整机装配，建模过程严格遵循机械加工工艺逻辑，对每一个零件的尺寸公差、装配间隙都做了合理设定，确保模型可直接对接生产加工环节。模型整体采用金属灰哑光材质做基础渲染，对丝杆传动部分做了金属亮面质感区分，底座刻度盘做了哑光刻线处理，还原了实物铸铁基座、镀铬丝杆、钢制钳身的材质差异，渲染视角采用45度斜等测视角，可同时展示水平夹持、角度旋转、双丝杆进给三个核心结构特征。结构设计上，模型采用双丝杆独立进给结构，下方长丝杆负责控制水平方向的夹持开合行程，上方短丝杆负责控制待夹工件的角度定位锁紧；底部配备带角度刻度的旋转转盘，可实现0-180度范围内的任意角度调节与锁止，转盘侧边设置快锁拨杆，无需额外工具即可完成角度固定；钳口部分做了平行度优化设计，夹持过程中可始终保持钳口面与工件接触面完全贴合，避免装夹倾斜导致的加工误差。设计思路围绕木工加工、小型零件装配场景的实际需求展开，针对传统固定角度夹具无法适配斜接接头、异形角度工件装夹的痛点，将旋转分度结构与双丝杆虎钳结构做了整合，既保留了普通台虎钳的大行程夹持能力，又增加了角度可调功能，可满足木工45度斜接拼装上胶、小型管路接头对接固定、小零件螺丝锁付定位等多种作业需求。建模过程中对所有活动部件做了运动干涉检查，模拟了丝杆进给、转盘旋转、锁止机构动作的全行程运动，确保各部件运动过程中无卡滞、无干涉，装配关系完全符合实物的装配逻辑，每个零件都保留了完整的建模参数树，可根据实际使用需求调整钳口宽度、夹持行程、转盘分度范围等核心参数，适配不同规格的工件装夹需求。
