无电源手摇式便携照明手电结构设计

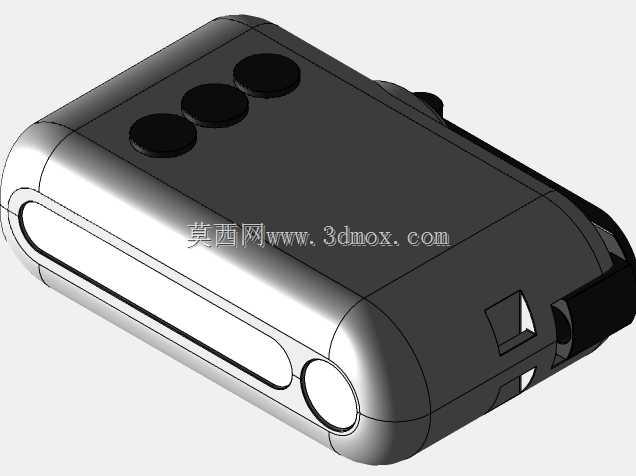

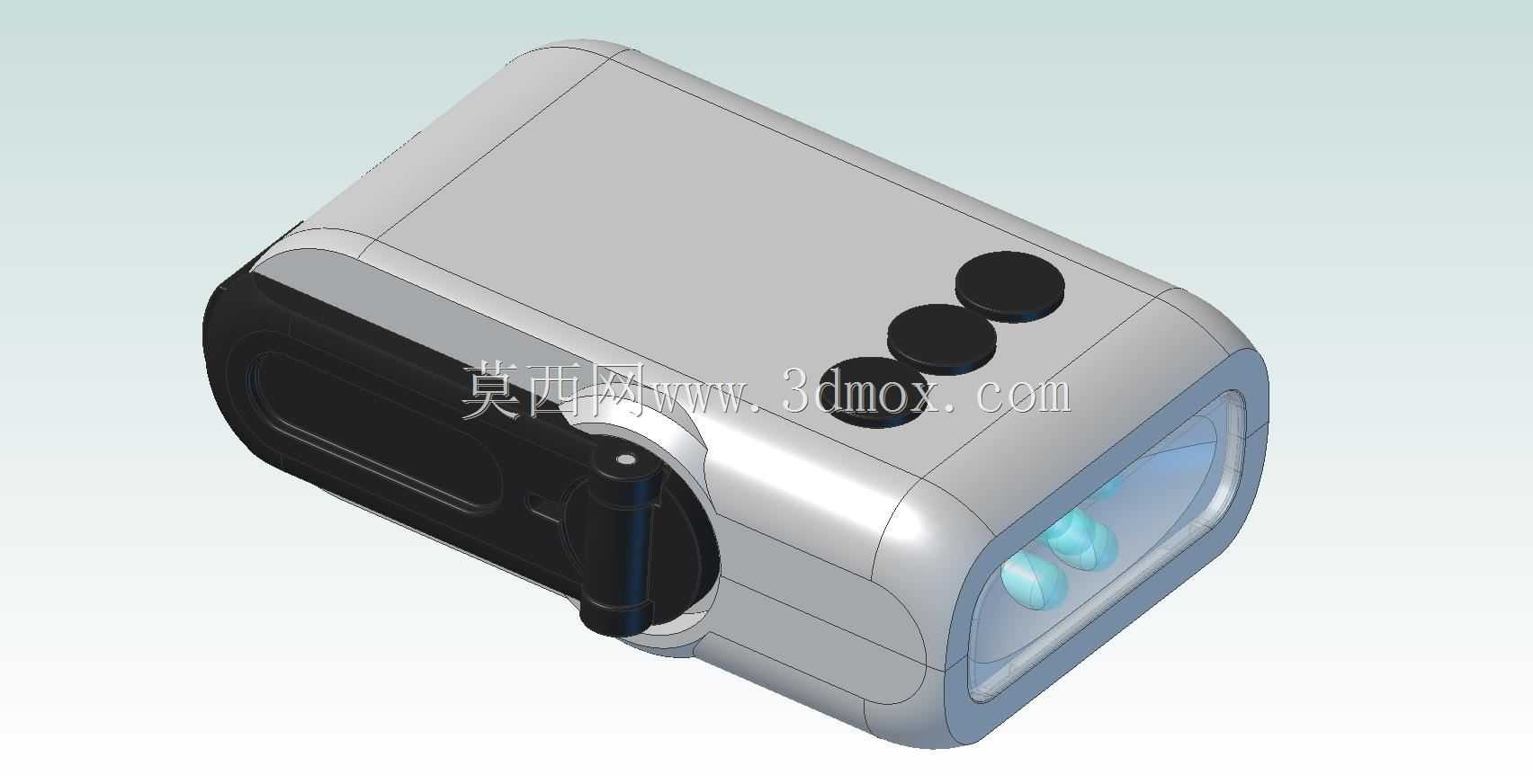

　　这款手摇式便携照明设备的设计初衷，是覆盖户外作业、应急救灾、野外勘探等无外接电源、无备用电池的特殊使用场景，解决常规供电式照明设备在断电环境下无法持续工作的痛点。从结构布局来看，设备整体采用圆角长方体的握持形态，外壳做了大弧度圆角过渡处理，避免尖锐棱角在携带过程中剐蹭衣物或划伤使用者，整体握持尺寸贴合成年男性手掌的自然握持范围，单手握持时手指可自然搭接到设备侧面的三个功能按键区域，无需调整握持姿势即可完成亮度档位切换、照明模式切换的操作，长时间握持也不会产生明显的硌手感。设备前端的照明区域采用内凹式透镜安装结构，透镜边缘与外壳之间预留了1.5mm的防撞台阶，即使设备意外跌落，透镜也不会直接接触碰撞面，

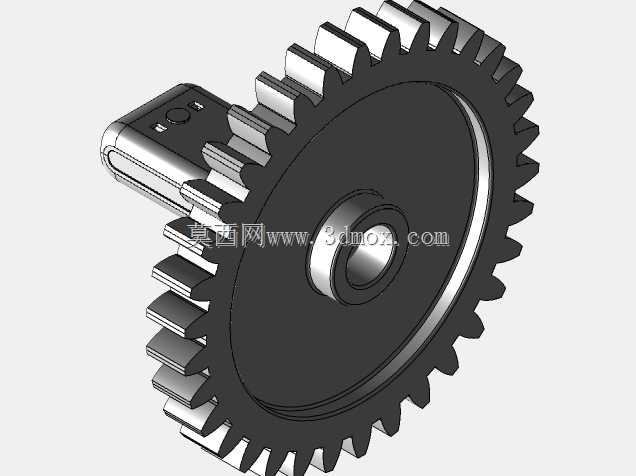

　　大幅降低户外使用过程中透镜碎裂的风险，透镜后方的发光元件采用阵列式排布，可根据使用需求切换聚光远射、泛光近照两种照明模式，聚光模式下有效照射距离可覆盖常规户外夜间探路的需求，泛光模式下可覆盖周边3-5米范围的区域照明，满足临时营地搭建、设备检修等近距离作业的照明需求。设备侧面的手摇收纳结构是整个设计的核心功能模块，摇臂在非使用状态下完全嵌入外壳的预留凹槽内，摇臂表面与外壳曲面保持齐平，不会突出外壳表面影响携带便利性，需要发电时只需抠出摇臂即可转动发电，内部的微型发电模块通过齿轮组与摇臂连接，摇臂转动时的转速通过齿轮组增速后驱动发电元件产生电能，直接供给照明模块工作，多余的电能可存储到内置的微型储能电容中，

　　短暂停止摇动手臂时也能维持照明输出，不会出现摇转就亮、停转就灭的使用断层。三个并排布置的功能按键采用凸起式橡胶材质，按键表面做了防滑凸点处理，佩戴劳保手套操作时也能准确按压，不会出现打滑误触的问题，按键的触发行程设置为2mm，按压力度控制在5N左右，既避免随身携带时的挤压误触发，也不会因为按压力度过大导致操作疲劳。设备的外壳分模线设置在侧面的居中位置，上下壳之间采用卡扣加密封胶条的连接方式，可满足日常户外使用的防泼溅需求，小雨天气或者手部沾水的情况下使用，也不会出现内部电路进水短路的问题。从安装边界来看，设备背部预留了可选配的背夹安装位，用户可根据使用需求加装背夹，夹在腰带、背包肩带位置携带，不需要额外的收纳包即可随身携带，

　　设备整体重量控制在200g以内，长时间放在口袋里携带也不会产生明显的坠重感。在结构可靠性设计上，手摇转轴位置采用了耐磨铜套作为转动支撑，相比普通塑料转轴，铜套的耐磨寿命提升三倍以上，可承受上千小时的反复摇转使用而不会出现松旷问题，发光元件的基板与外壳之间预留了导热间隙，长时间照明时产生的热量可通过外壳直接散出，不会出现内部积热导致元件寿命衰减的问题。设备尾部做了挂绳孔设计，可穿入手腕挂绳，在高空作业、攀爬等场景使用时，可将挂绳套在手腕上，避免设备意外脱手坠落造成损坏或丢失。不同于常规需要更换电池或者充电的手电筒，这款设备完全不依赖外部电源供给，只要通过手动摇转即可持续产生照明所需的电能，特别适合应急救援包配置、偏远无电区域作业配备、户外探险备用照明等场景，即使在长期存放的情况下，也不会因为电池亏电、电池漏液导致设备失效，随时取出即可通过手摇操作实现照明功能。在细节设计上，照明透镜采用防眩光处理，近距离照射时不会产生刺眼的强光，避免夜间使用时对使用者的视力造成短暂影响，按键旁边预留了微小的定位凸点，黑暗环境下无需目视即可通过触摸找到按键位置，完成模式切换操作。
