腕表表带连接销专用拆卸工装结构

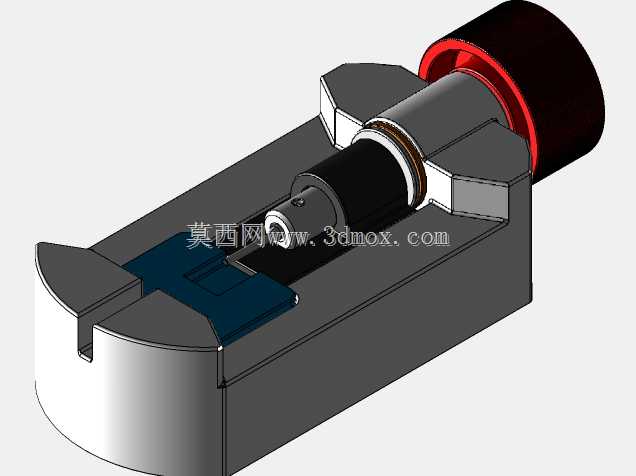

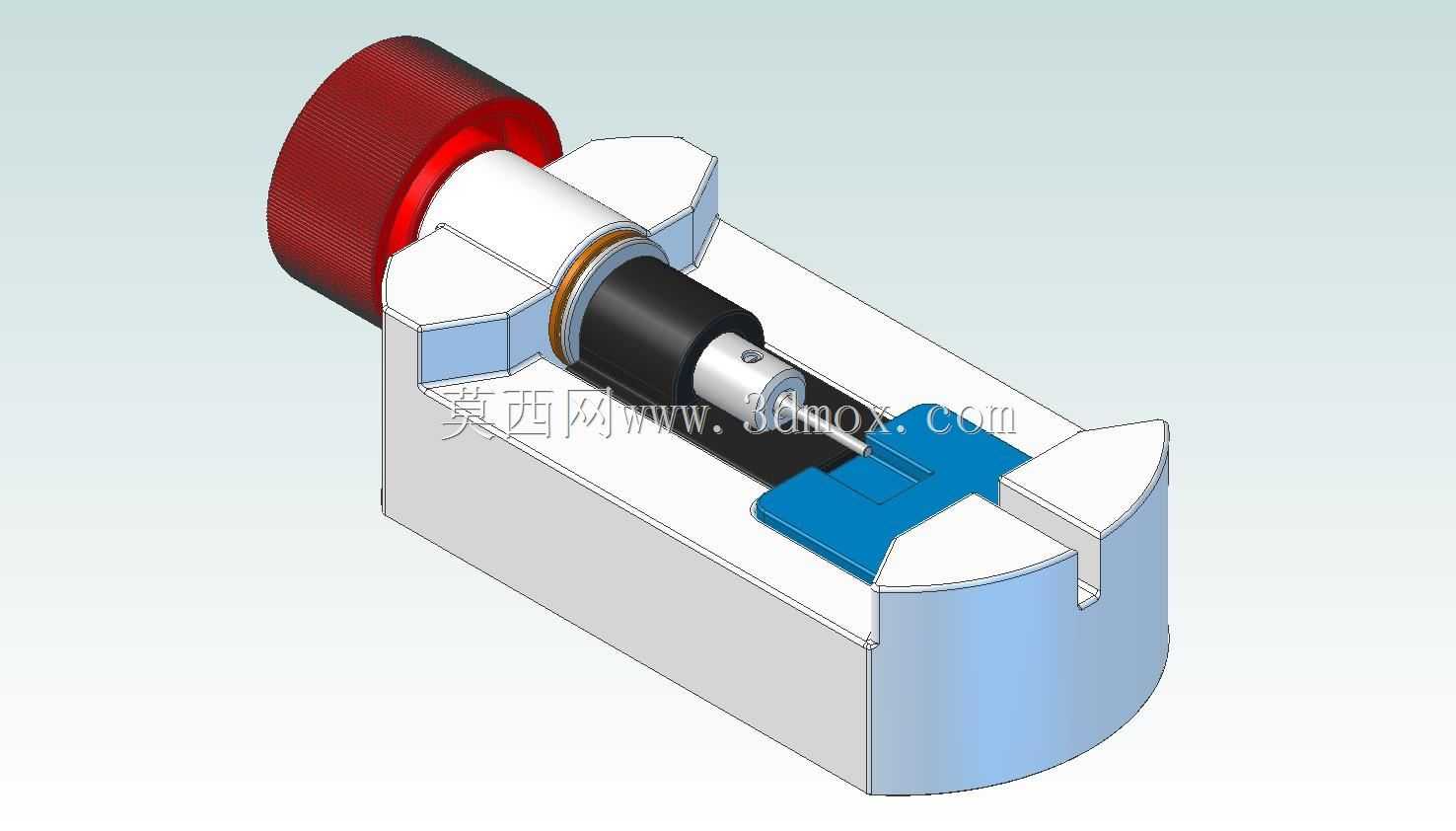

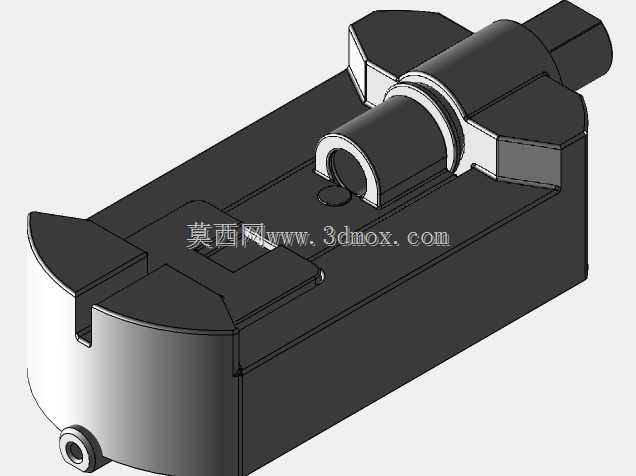

　　在腕表售后维修、表带定制调整的日常作业场景中，表带连接销的拆卸一直是影响作业效率与零件完好率的关键环节，传统的冲子配合手锤的敲击式拆卸方式，不仅容易因为施力偏移刮花表耳、表带表面，对于过盈配合的连接销还容易出现销钉弯曲、表节变形的问题，尤其针对陶瓷、贵金属材质的高端腕表，操作容错率极低，稍有不慎就会造成不可逆的零件损伤。这款拆卸工装的设计，完全围绕表带销拆卸的实际作业痛点展开，整体采用卧式螺杆推进的施力结构，替代传统敲击的冲击施力方式，从根源上避免冲击载荷对腕表零件的损伤。工装主体的基座采用槽型定位结构，前端的开口卡口可适配不同宽度的金属、陶瓷、皮质表带节，卡口内侧做了让位沉槽，能够避开表带表面的凸起装饰与倒角结构，

　　装夹时不会压伤表带外表面；基座中部的导向槽与顶针组件保持严格同轴度，顶针的直径做了系列化适配设计，可对应不同规格的表带连接销，顶针头部做了圆弧过渡，避免顶推销钉时出现销钉端面墩粗的问题。施力端采用滚花旋钮结构，旋钮直径做了加大设计，手动旋转时可获得足够的扭矩输出，无需额外辅助工具即可完成施力，螺杆与基座之间采用铜套滑动配合，长期使用不会出现螺纹磨损导致的同轴度偏移问题，螺杆与顶针之间设置了推力轴承，旋转施力时的阻力更小，作业手感顺滑，不会出现卡顿跳齿的情况。工装的整体外形尺寸控制在掌心可握持的范围，基座底部做了平面处理，既可以手持操作，也可以放置在工作台面借助台钳辅助固定，适配不同作业场景的操作习惯；

　　基座侧面设置了顶针更换的快拆结构，无需拆解整个工装即可快速更换不同直径的顶针，应对不同规格表带的拆卸需求。从结构设计的细节来看，工装的定位卡口深度做了冗余设计，可兼容厚度从2mm到8mm的不同表节，装夹时表节可完全贴合定位面，顶针推进过程中表节不会出现翘曲偏移；顶针的行程设置了限位结构，当销钉被完全顶出表节后，顶针会触发行程限位，避免过度推进顶伤表带另一侧的表耳结构。在实际维修作业中，使用该工装拆卸表带销时，仅需将表带节卡入前端定位卡口，调整位置让连接销的中心与顶针中心对齐，缓慢旋转尾部的滚花旋钮，即可平稳将连接销从表节中顶出，整个过程施力线性可控，即使是新手维修人员也能快速上手，不会出现传统敲击作业的打滑、刮伤问题。

　　工装的所有与表带接触的定位面都做了圆角钝化处理，不会因为硬接触刮花表带的抛光、拉丝表面，对于高端腕表的维修作业场景，这种无损伤的拆卸结构能够大幅降低作业风险，减少维修过程中的零件损耗。从结构可靠性角度来看，该工装的受力部件均采用合金钢材制作，基座做了表面氧化处理，长期使用不会出现锈蚀、变形问题，螺杆的螺距经过优化，每旋转一圈顶针前进1mm，施力精度可控，针对过盈量较大的连接销，也可以通过缓慢加力的方式逐步顶出，不会出现突然发力导致的零件崩飞问题。
