手动式CD/DVD碟片清洁装置结构设计

　　在音像制品维护、影音工作室日常运维、家用光学存储介质保养场景中，碟片表面的浮尘、指纹残留、轻微污渍是导致读碟卡顿、激光头损耗加快的核心诱因，这款手动式碟片清洁装置正是针对这类需求开发的小型民用维护工具，无需外接电源即可完成CD、DVD类标准120mm直径光学碟片的表面清洁作业。

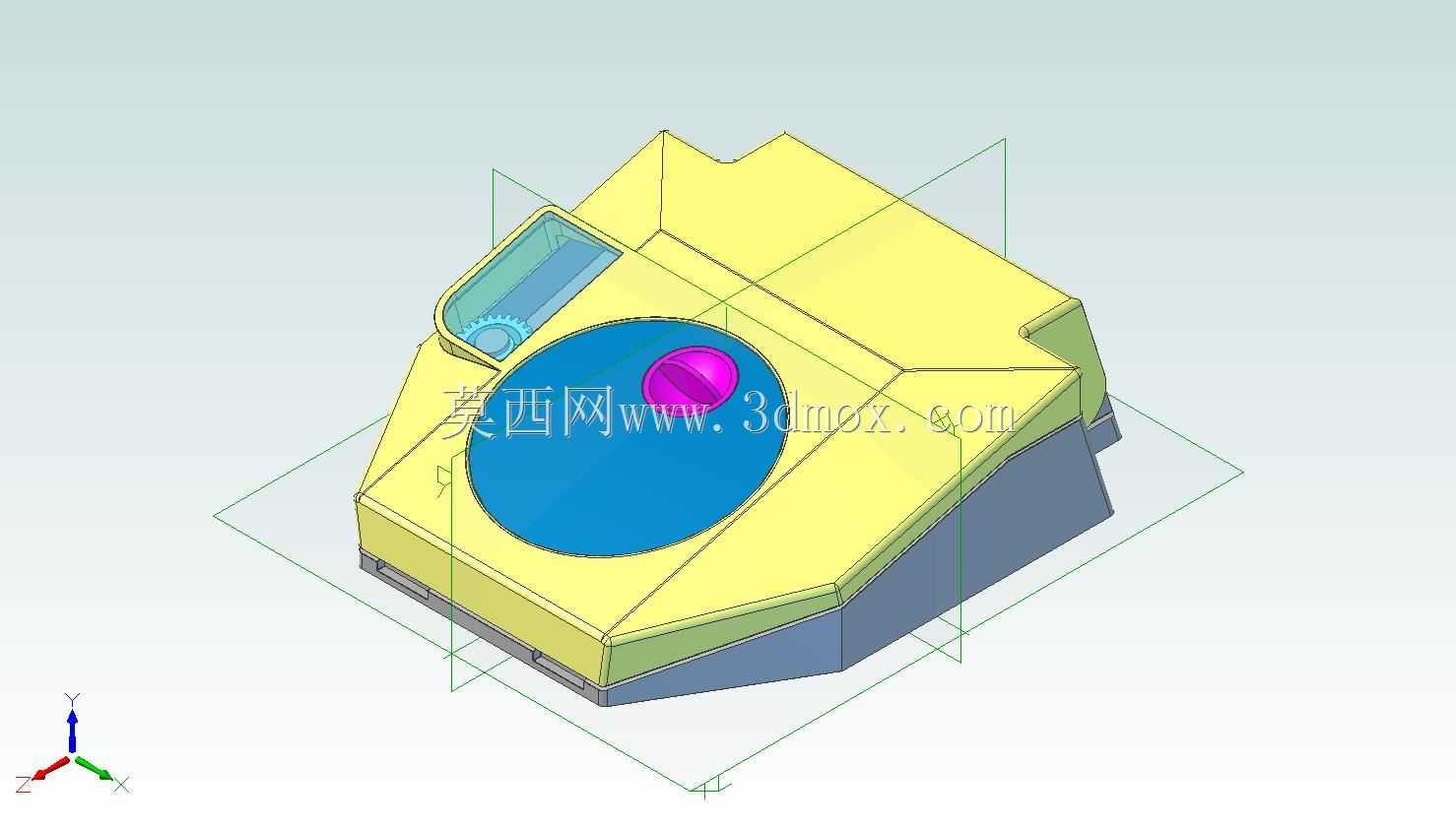

　　从结构设计逻辑来看，整机采用上下扣合的分体式壳体布局，下壳体作为承载基座预留了碟片定位的圆形沉台，沉台直径与标准CD/DVD的中心定位环尺寸匹配，放置碟片时可快速完成同轴定位，避免清洁过程中碟片偏移造成的表面刮伤。上壳体集成了手动驱动的传动结构，侧边设置的拨轮通过内置的小模数齿轮组带动清洁压盘转动，用户只需往复拨动侧边拨轮，即可带动贴合在碟片表面的清洁绒布做圆周擦拭动作，相比手动拿取擦拭布直接擦拭的方式，这种定轴转动的擦拭路径能完全顺着碟片的数据轨道方向施力，极大降低了径向刮花数据层的风险。

　　外形设计上整机采用切角多边形的紧凑轮廓，没有突出的尖锐棱角，放置在桌面时占用空间仅相当于常规CD盒的1.2倍，底部设置的四个浅胶垫预留了0.8mm的安装间隙，既可以直接平放在各类工作台面使用，也可通过双面胶将基座固定在影音柜的专用维护工位上，适配不同使用场景的摆放需求。上壳体表面预留的圆形透明观察窗，可在清洁过程中直接观察碟片表面的污渍清洁状态，无需频繁开盖检查，减少二次污染的概率。侧边的拨轮做了防滑齿纹设计，拨动力矩控制在0.2N·m以内，即使用户单手操作也能顺畅驱动清洁结构转动，不需要额外施加下压力，避免压力过大导致碟片变形。

　　功能细节上，装置内部的清洁绒布采用可替换式的卡扣固定结构，当绒布积尘过多时可直接掀开上壳体的压片更换清洁布，不需要拆解整机螺丝，日常维护门槛极低。定位沉台的深度设置为2.2mm，刚好容纳标准厚度1.2mm的CD/DVD碟片，扣合上盖后清洁绒布与碟片表面的贴合压力控制在15kPa左右，既能保证擦拭时的摩擦力足够带走污渍，又不会因为压力过大磨损碟片表面的反射层。壳体的合模缝处做了错位止口设计，清洁过程中如果使用少量清洁液，也不会从接缝处渗漏到工作台面，避免清洁液污染周边设备。

　　从实际使用的适配性来看，该装置除了适配标准120mm直径的CD、DVD碟片，定位沉台的中心凸台尺寸也兼容80mm直径的小型CD碟片，不需要额外更换定位配件即可覆盖绝大多数民用光学存储介质的清洁需求。整体壳体采用ABS注塑成型，壁厚均匀控制在1.8mm，既保证了结构强度，又将整机重量控制在120g以内，方便用户收纳到抽屉或者影音设备收纳包中携带。传动齿轮组采用POM材质注塑，自润滑特性使得结构转动时没有明显卡顿感，长期使用也不需要额外加注润滑脂，避免润滑脂挥发污染碟片表面。
