摩托车用凸轮式运动相机固定支架结构

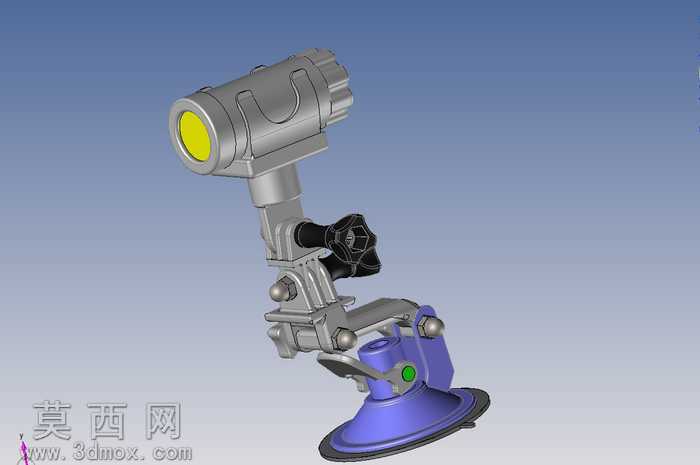

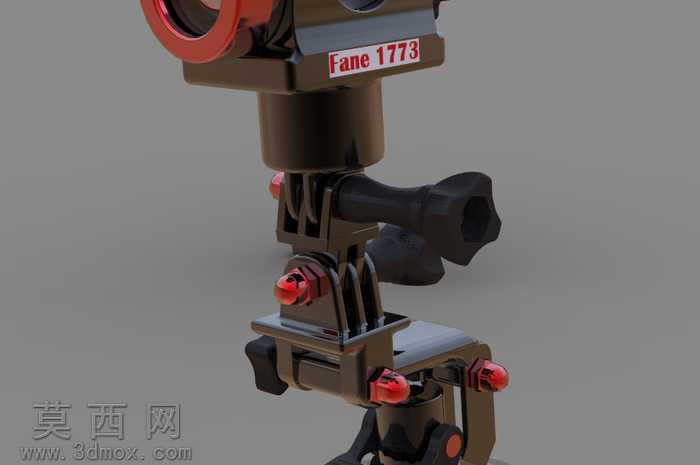

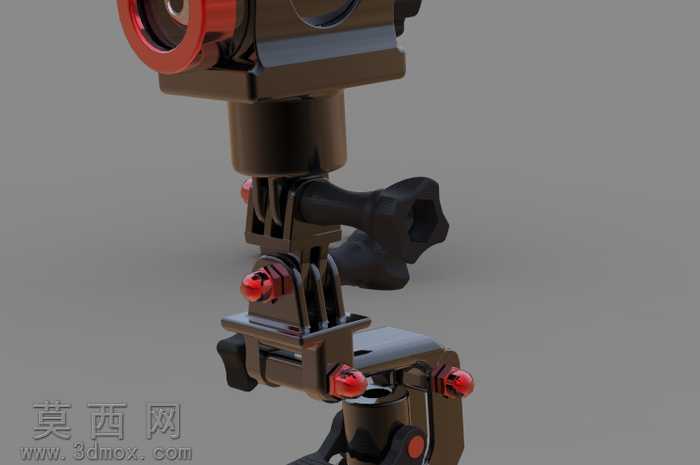

本作品为搭载于摩托车的运动相机固定支架，采用凸轮锁紧式结构实现多维度角度调节与快速锁止，整体通过三维参数化建模完成全结构设计。建模阶段先完成核心凸轮锁紧组件的参数绘制，精准还原凸轮曲面的升程轮廓，保证锁止时的压紧力均匀分布，避免骑行过程中出现松脱移位；随后依次构建多关节连接臂、快装卡座、调节旋钮等附属结构，各部件间的装配间隙严格按照机械公差标准设定，确保转动调节时顺滑无卡滞，锁止后无旷量。材质渲染阶段，主体金属结构件采用哑光黑硬质阳极氧化铝合金材质表现，调节旋钮与锁紧压块采用亮红色阳极氧化铝合金材质，通过材质色彩区分操作部件，提升使用时的辨识度；关节处的阻尼垫片采用黑色耐磨橡胶材质，表面添加细微磨砂纹理增强摩擦力，固定基座部分采用高强度工程塑料材质，还原注塑件的细微脱模纹理与哑光质感，整体渲染通过光影调整突出金属部件的边缘高光与材质层次，还原真实工业产品的视觉效果。结构设计上采用多段式铰接布局，搭配凸轮快锁结构，可实现水平360度旋转、俯仰180度调节的大范围角度调整，无需额外工具即可完成角度锁定与相机拆装；基座端设计有适配摩托车车把的环抱式安装结构，可适配不同直径的车把管材，锁紧螺栓隐藏于结构内部，兼顾外观整体性与使用可靠性；各铰接点内置阻尼结构，调节时具备清晰的段落感，避免相机在车辆行驶振动下出现角度偏移。设计思路围绕摩托车骑行场景的使用需求展开，重点解决运动相机在户外振动环境下的固定可靠性与角度快速调节问题，凸轮锁紧结构相比传统螺纹锁紧操作更便捷，单指即可完成锁止与释放操作，多关节布局可满足不同骑行视角的拍摄需求，整体结构紧凑无突出棱角，降低骑行过程中的风阻与磕碰风险，所有受力部件均通过结构强度校核，保证在复杂路况下的使用稳定性。
