钣金折弯U型金属安装固定支架结构

项目分类:通用五金配件 发布时间:2021-11-27 ID:409529
  • 钣金折弯U型金属安装固定支架结构
  • 钣金折弯U型金属安装固定支架结构

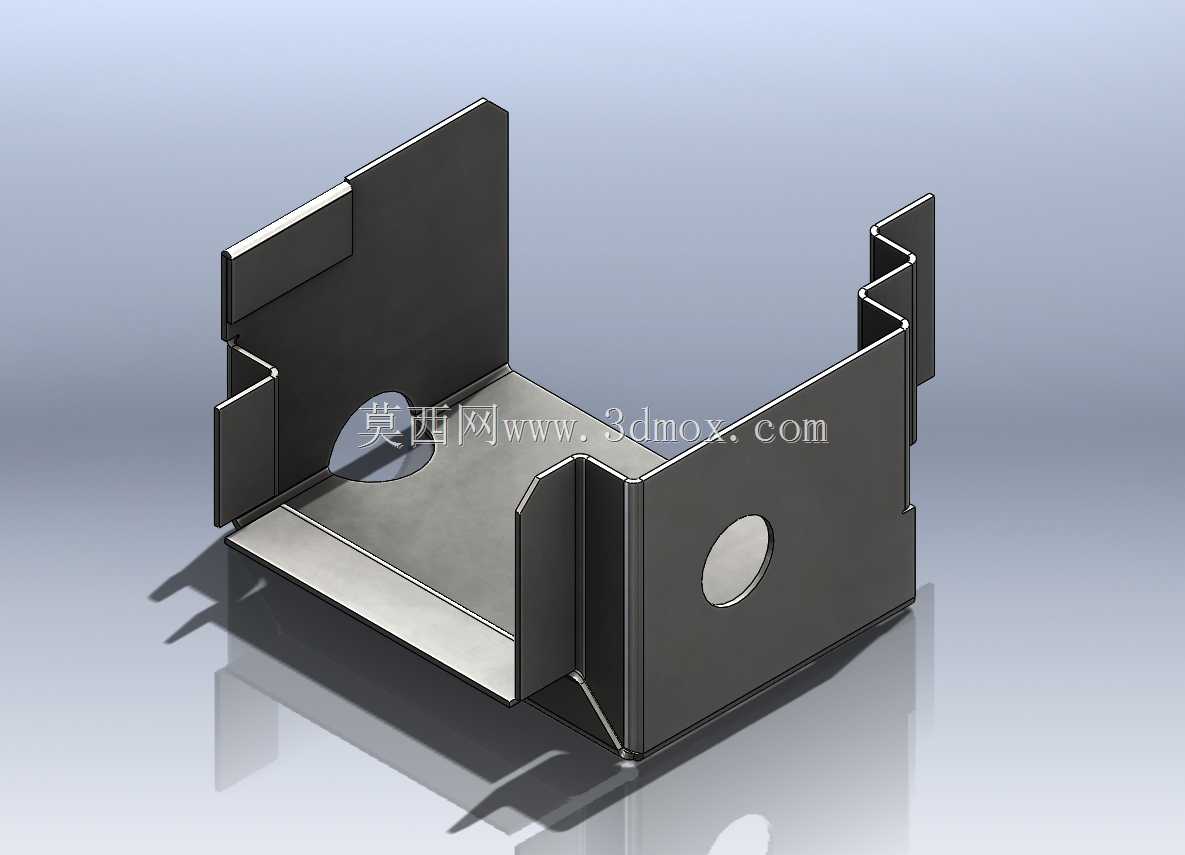

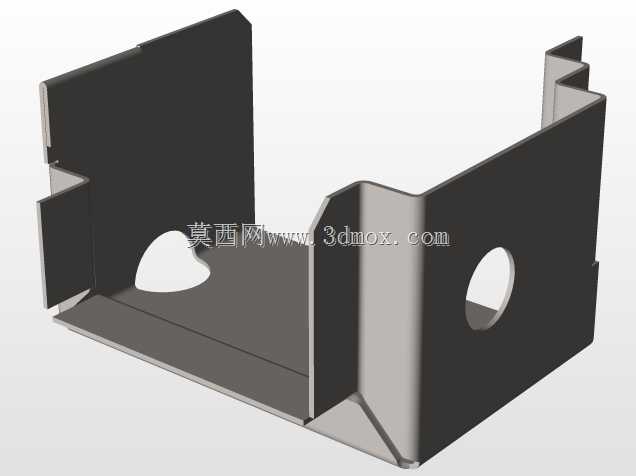

  这类U型折弯钣金支架在工业装配场景里的应用覆盖面极广,小到工控机箱内部的板卡承托、电气柜内的元件安装支座,大到小型输送线侧边的传感器固定座、自动化设备外围的护板连接构件,都能见到同结构类型的零件身影。它的核心作用是通过自身的折弯构型形成三面围合的限位空间,既可以为被固定的零部件提供稳定的承托基准,也能借助侧边的折边结构抵消设备运行过程中产生的横向窜动,相比平板式的固定片,抗侧向载荷的能力提升至少40%,在存在持续振动的设备工位上,能大幅降低紧固件松脱的概率。

  从结构设计逻辑来看,这个零件采用等厚冷轧钢板一体冲压折弯成型,没有额外的焊接拼接工序,所有折边的折弯内R角统一匹配板材厚度设置,避免折弯处出现应力集中导致的开裂隐患。零件底板作为主安装基准面,平面度公差控制在0.1mm以内,保证和安装基面贴合时不会出现翘曲间隙,底板上预留的圆形过孔用于穿装固定螺栓,孔位边缘做了去毛刺处理,防止装配时刮伤螺栓螺纹或者安装基面的防护涂层。两侧向上折弯的立边并非完全等宽设计,其中一侧立边预留了缺口式的卡槽结构,这个结构是为了适配相邻构件的快速卡装定位,装配时不需要额外的对位工装,就能让相邻零件顺着卡槽滑入预定位置,能有效缩减现场装配的对位时间,在批量装配的产线场景里,这种细节设计能带来很明显的效率提升。另一侧立边同样开设了圆形通孔,这个孔位既可以作为侧装紧固件的过孔,也能作为走线孔位,给固定在支架上的小型电气元件提供走线通道,避免线缆直接搭在设备棱角处出现绝缘层磨损的问题。立边顶部的小尺寸折弯翻边,一方面是为了消除钣金件的锋利切口,防止装配维护人员被割伤,另一方面也能提升立边的整体结构刚度,减少立边受侧向力时出现的形变量。

  在安装边界的尺寸设计上,这类支架的整体围合宽度是根据被承托零件的外形尺寸预留0.2-0.3mm的装配间隙,既不会因为间隙过大导致被固定件出现晃动,也不会因为间隙过小造成装配卡滞。折弯边的高度根据被固定件的限位需求设定,当需要完全限制被固定件的横向位移时,折边高度会覆盖被固定件侧面至少三分之二的接触高度;如果仅需要辅助定位,折边高度会适当降低,减少板材的用量同时控制零件整体重量。零件所有的折弯角度严格控制在90°±0.5°的公差范围内,保证两侧立边和底板的垂直度,避免出现立边外张或者内倾导致的装配干涉。在表面处理的适配性上,这类钣金件可以根据使用场景选择电镀锌、喷塑或者钝化处理,在普通室内工控场景下采用电镀锌处理就能满足基础防锈需求,在存在潮湿或者弱腐蚀的工况下,可以更换为喷塑处理提升防护等级。

  从建模实现的角度来说,这类零件的建模需要优先确认板材的厚度、折弯扣除值,所有的切口特征都要在折弯工序之前的平板状态下完成冲压,避免折弯后再进行二次加工带来的精度误差。建模过程中需要同步校验折弯工序的可行性,确认所有折边的折弯顺序不会出现刀具干涉,对于立边上的缺口特征,要保证缺口边缘距离折弯线的距离不小于板材厚度的1.5倍,防止折弯时缺口处出现撕裂变形。在实际选型替换时,只需要确认安装基面的螺栓孔位间距、被承托零件的外形宽度、所需的限位高度这三个核心参数,就能快速调整模型参数生成适配的衍生零件,不需要重新进行整体结构的设计迭代,能大幅缩短同类型零件的设计周期。这类支架在实际使用中通常不需要承受大吨位的重载,更多是承担定位、承托、小型元件固定的功能,所以在板材厚度的选择上不需要盲目追求厚板,根据实际承载需求选择0.8-2mm厚度的板材即可,兼顾结构强度和零件自重的平衡。
