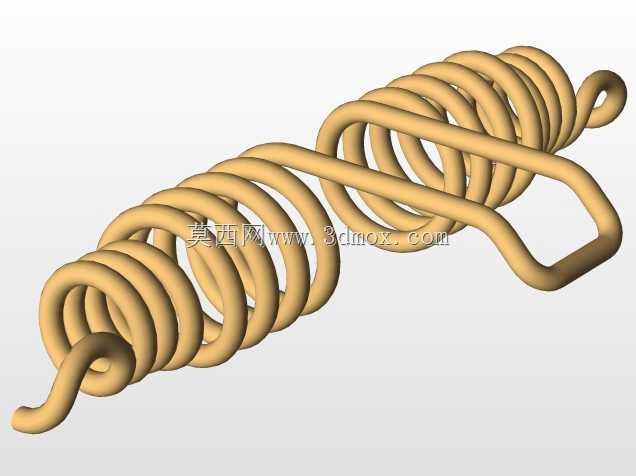

异形扭转复位弹簧三维结构设计

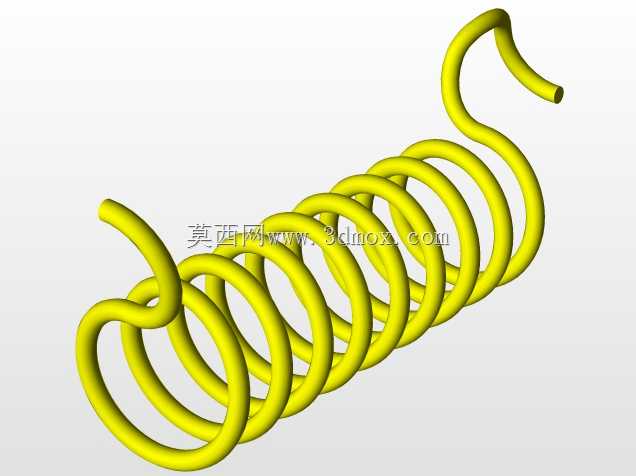

　　这类异形扭转弹簧常被应用在需要提供周向复位力矩、同时兼顾特定安装空间避让的机械结构中，不同于常规圆柱螺旋扭转弹簧的直臂结构，这款弹簧的两端伸出臂做了弯折成型处理，能够适配安装位周边存在凸起结构、无法容纳直臂弹簧的紧凑装配场景，常见于小型家电的翻盖复位结构、园林工具的操作手柄回位机构、工业夹具的锁止复位组件中，在需要提供恒定扭转复位力、同时对安装空间有严格限制的工位上，这类定制化弯折臂的弹簧比标准件适配性更强。从功能特性来看，这款弹簧依靠螺旋段的簧丝扭转变形存储弹性势能，当两端伸出臂受到绕簧体中心轴线的周向作用力时，簧丝截面产生切应力，外力撤销后即可带动相连的结构件回到初始位置，相比拉伸弹簧和压缩弹簧，

　　扭转弹簧的力臂长度可以通过伸出臂的弯折角度、延伸长度灵活调整，能够在相同簧丝直径、相同圈数的参数下，获得不同范围的输出力矩，适配不同负载的复位需求。设计这类弹簧的时候，首先要确认安装边界的尺寸限制，先测量安装位内可容纳的簧体外径最大值、簧体的轴向安装长度，避免弹簧装配后和周边结构件产生运动干涉，尤其是两端伸出臂的运动轨迹，需要在建模阶段就做运动仿真校核，确认弹簧在最大扭转角度下，伸出臂不会触碰周边的壳体、相邻传动件，同时要确认弹簧的初始预扭角度，保证装配完成后弹簧就能提供足够的初始预紧力，避免机构出现松旷、复位不到位的问题。簧丝直径的选择需要匹配所需的最大工作力矩，同时要兼顾簧丝的许用切应力，

　　避免长期在最大扭转角度下工作出现塑性变形，导致弹簧弹力衰减失效，这款弹簧的螺旋段采用等节距设计，簧圈之间留有微小间隙，避免扭转过程中相邻簧圈互相摩擦产生额外阻力，同时也能减少磨损，延长弹簧的使用寿命。两端的伸出臂弯折处做了圆弧过渡处理，避免弯折位置出现应力集中，在长期反复扭转的工况下，应力集中位置很容易出现簧丝断裂的问题，圆弧过渡的弯折结构能够有效分散应力，提升弹簧的疲劳寿命。安装的时候，簧体中心通常会配套定位销轴，销轴的直径需要和簧体内径保留合理的配合间隙，间隙过小会导致弹簧扭转时和销轴摩擦卡滞，间隙过大则会导致弹簧工作时出现偏摆，加剧簧丝的不规则磨损，伸出臂的末端通常会卡在对应结构件的定位槽或者定位孔内，

　　需要保证接触位置的受力方向沿弹簧的切线方向，避免伸出臂受到额外的侧向弯折力，长期受侧向力的伸出臂很容易在根部位置出现断裂。在实际选型替换的时候，不能只参考弹簧的外径、长度参数，必须同时核对有效圈数、簧丝直径、伸出臂的弯折角度和长度、以及工作力矩范围，哪怕是外形尺寸接近的弹簧，如果力臂长度不同，相同扭转角度下输出的力矩会有明显差异，装配后会出现复位力不足或者复位力过大导致操作手感过重、甚至损坏相连塑料件的问题。建模过程中需要重点还原簧丝的螺旋扫掠路径，以及两端伸出臂的弯折空间角度，保证模型和实物的安装尺寸完全一致，方便后续做装配干涉检查、以及机构的运动仿真，提前预判装配后可能出现的运动干涉问题，减少实物打样后的调整次数。
